Name: Siemens 3RA2417-8XH31-2BB4 zvezdasto-trikotna kombinacija 3 zapiralo 11 kW 690 V/AC Primerno za znamko (rele): Siemens 1
Brand: Siemens
SKU: 1748738
Availability: BackOrder

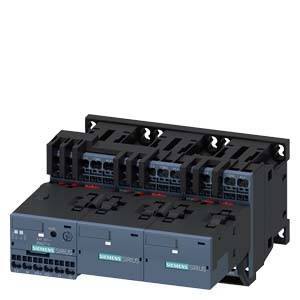

Električni element podjetja Siemens z več priključnimi sponkami, primeren za krmiljenje ali distribucijo električnih signalov.

Oseba vodi leseno desko skozi krožno žago, pri čemer žaganje leti v zrak.

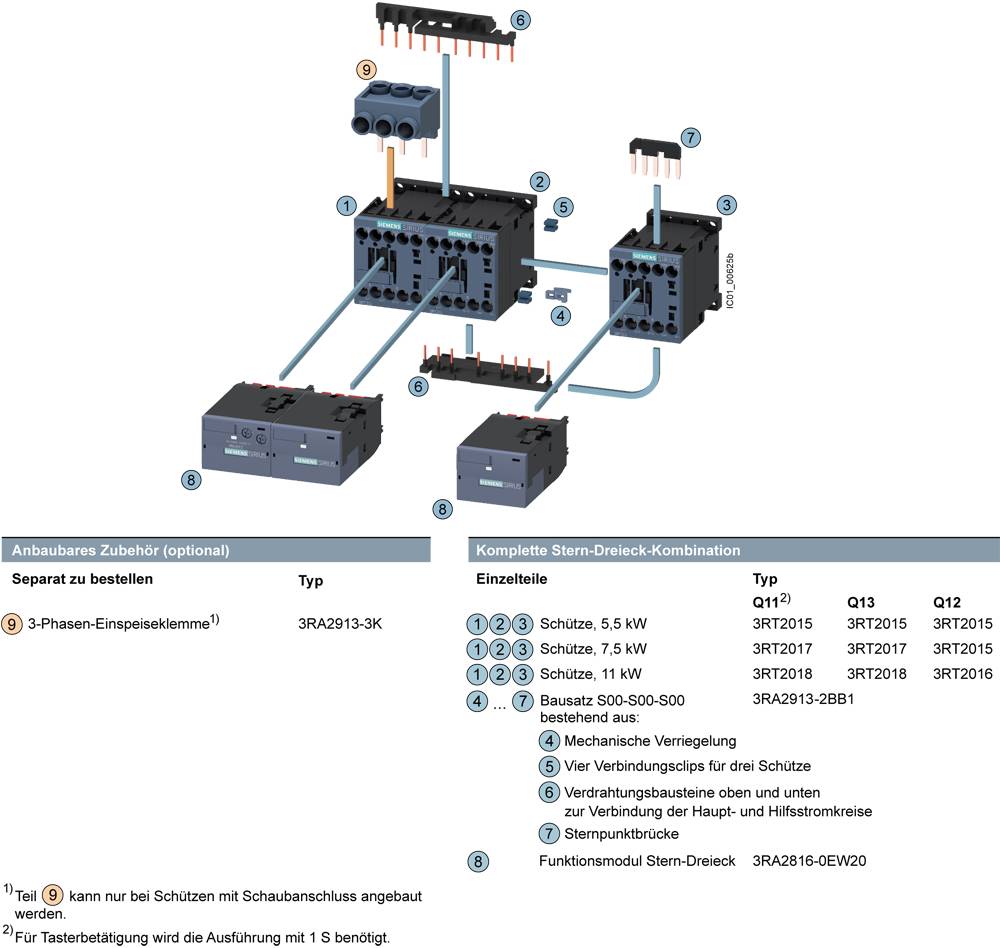

Shematski načrt za kombinacijo trikotnik-električno omrežje: prikazuje priključke in položaje kontaktorjev, varovalnih elementov in dodatne opreme. Popolna vezava je prikazana.

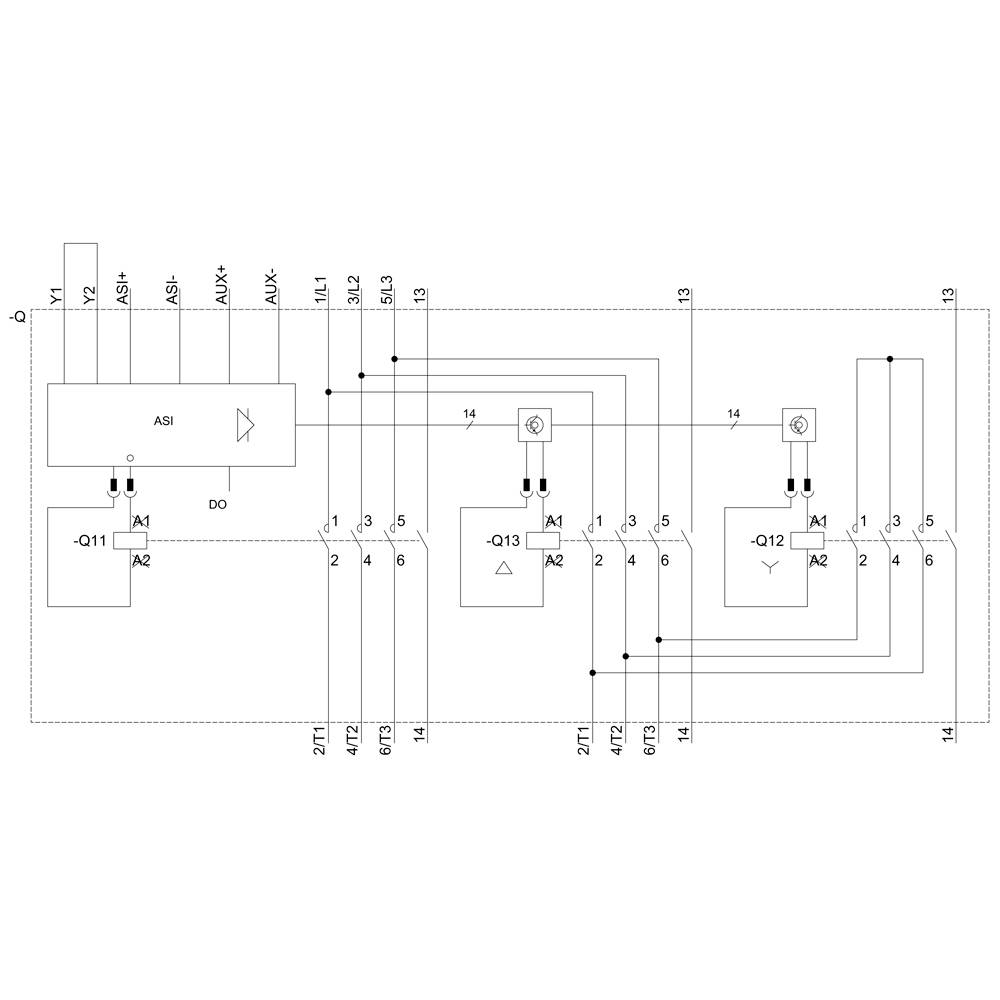

'Električna shema krmilnega sistema z releji Q11, Q12 in Q13. Povezave prikazujejo vstopne in izstopne točke.'

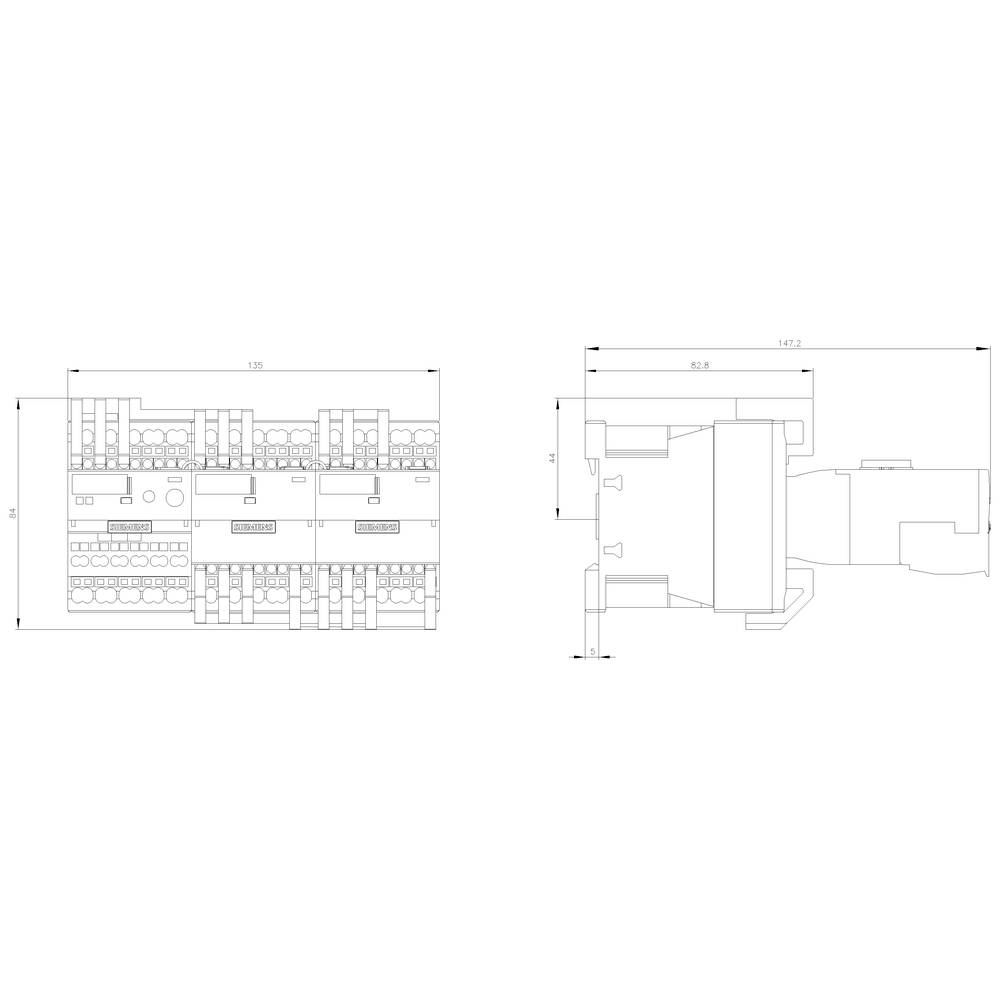

Tehnična risba elektronskega modula s prednjim in stranskim pogledom. Mere so podane v milimetrih.

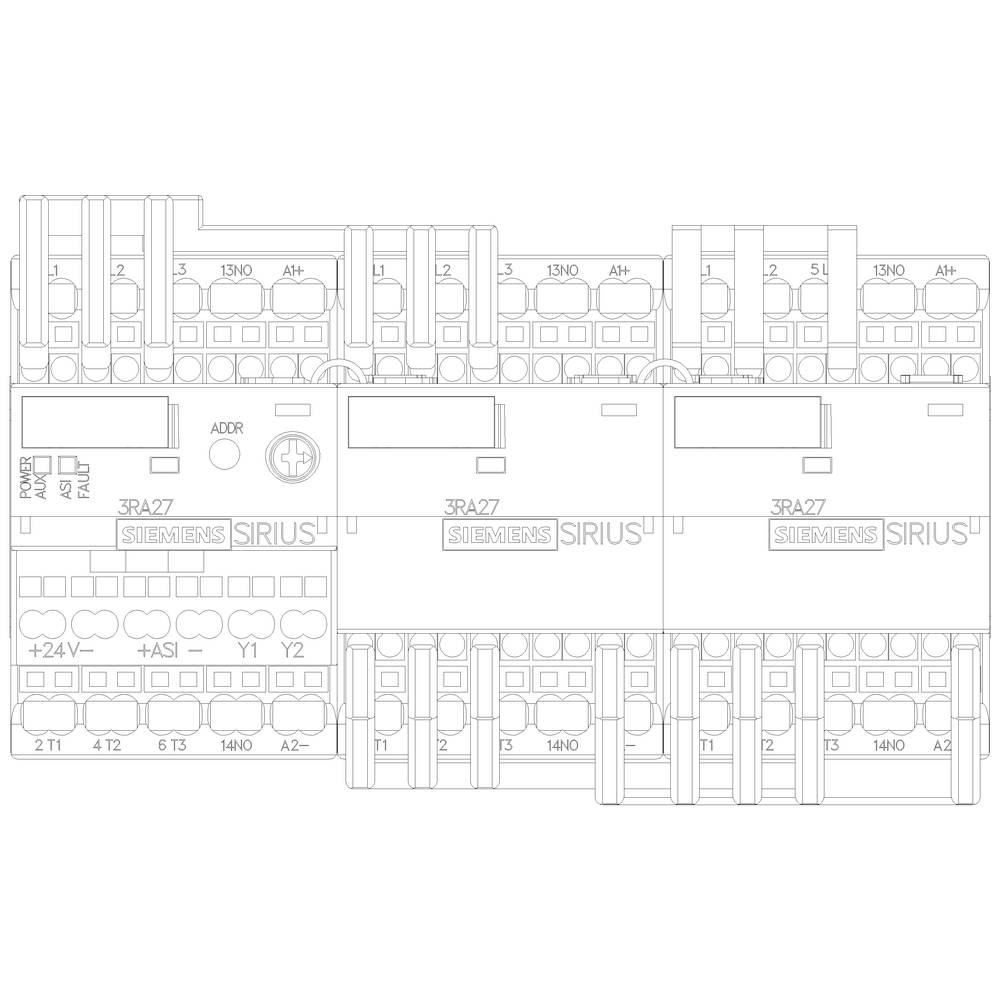

Risba električnega stikalnega modula z večimi priključki in oznakami. Glavna komponenta je označena z '3RA27'.

1/6

Slika je simbolična

Vrsta izdelka

zvezdasto-trikotna kombinacija

Število polov

3-polni

Nazivna napetost

690 V/AC

Moč

11 kW

Priključek

vzmetna sponka

Podatkovni list izdelka (PDF)

Dostava pet.,27.11.

Število

kos - zaloga Nemčija

Skupaj (629,00 € / Kos)

665,00 €

-5 %

629,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Siemens 3RA2417-8XH31-2BB4 zvezdasto-trikotna kombinacija 3 zapiralo 11 kW 690 V/AC Primerno za znamko (rele): Siemens 1 kos

Dodatne informacije

Tehnične specifikacije

Vrsta napetosti: enosmerna napetost
Enožični ali večžični prerez prevodnika: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zvezdasto-trikotna kombinacija

Vrsta: 3RA2417-8XH31-2BB4

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 3 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 V/DC (max)

Preklopna napetost (maks.): 690 V/AC

: 11 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 135 mm

Višina: 84 mm

Globina: 145 mm

Mere: (Š x V x G) 135 x 84 x 145 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Star-delta contactor

: 11 kW

: 3

: 0

: 25 A

: IP20

: Spring clamp connection

: DC

: Other

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Moč

Število polov

Vrsta izdelka

Nazivna napetost

Bremenski tok

Siemens 3RA2315-8XB30-1AB0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744500

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1704758

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744501

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzirna zaščitna kombinacija 3 zapiralo 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1699327

Dostava čet.,12.11.

Conrad Electronic

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1702108

Dostava tor.,10.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1699328

Dostava tor.,10.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

129,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1699329

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

129,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzirna zaščitna kombinacija 3 zapiralo 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744502

Dostava čet.,12.11.

Conrad Electronic

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzirna zaščitna kombinacija 3 zapiralo 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744503

Dostava čet.,12.11.

Conrad Electronic

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744504

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1748738 Siemens 3RA2417-8XH31-2BB4 zvezdasto-trikotna kombinacija 3 zapiralo 11 kW 690 V/AC Primerno za znamko (rele): Siemens 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1748738 Siemens 3RA2417-8XH31-2BB4 zvezdasto-trikotna kombinacija 3 zapiralo 11 kW 690 V/AC Primerno za znamko (rele): Siemens 1

Opis

Star-delta kombinacija AS-i AC-3, 11 kW / 400 V, DC 24 V 3-polna, velikost S00 Vzmetna povezava Električno in mehansko zapiranje 3 S integrirana kombinacija Star-delta SIRIUS 3RA24 za nežen zagon trifaznih asinhronih motorjev. Kombinacija zvezda-delta 3RA24 je preskušena in tovarniška vnaprej sestavljena kombinacija treh 3RT2 kontaktorjev, ki so že v celoti ožičeni in mehansko in električno zapahnjeni. Dodatno vključeni funkcijski modul z vgrajeno kontrolno logiko in časovno nastavitvijo nadomešča celotno ožičenje v krmilnem vezju. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Kombinacije zvezd starih trikov 3RA24 so na voljo z AC in DC delovanjem v velikostih S00 do S3. Na voljo so v vijačni in vzmetni priključni tehniki za pritrditev na DIN vodilo ali pritrditev vijakov. Poleg tega so na voljo različice za povezavo do IO-Link ali AS-Interface. Pribor kontaktorjev 3RT2 je enakomeren za vse velikosti in se lahko uporablja tudi za kombinacije kontaktorjev. Kombinacije zvezd in delta 3RA24 nadomeščajo dokazano serijo 3RA14. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
