Siemens 3RH2344-2BB40 kontaktor rele 4 zapiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Električni kontaktor z večimi priključki, del Siemensove serije SIRIUS, uporabljen v stikalnih napravah za krmiljenje motorjev.

Slika je simbolična

Odprt električni razdelilnik z več vrstami električnih komponent in kablov. Ključni element v industrijskih obratih.

'Diagram različnih kontaktorjev in adapterjev z barvno legendo. Prikazuje možnosti kabelskih povezav in priključke za pomožne in povezovalne kontaktorje.'

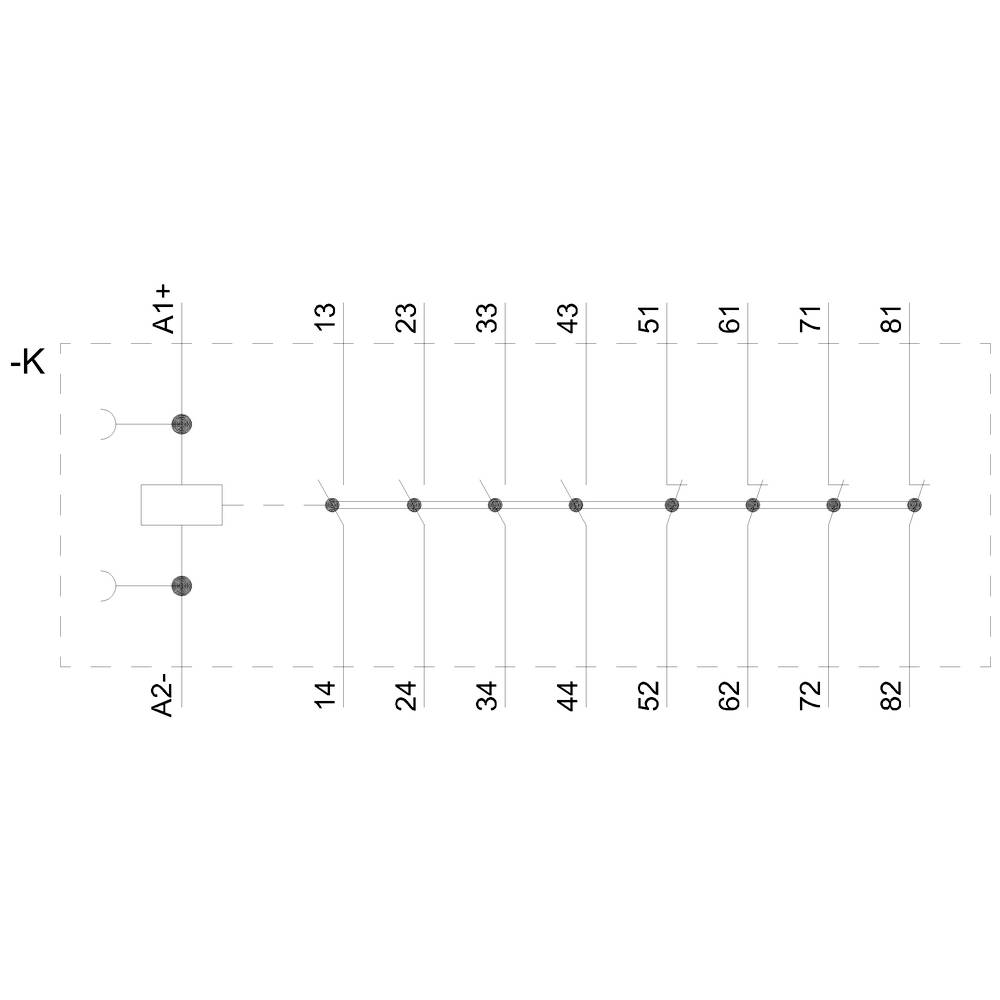

Shema priključkov električne naprave s številčenjem od 13 do 14 do 82, povezavami in simbolom električne sheme A1+ in A2-.

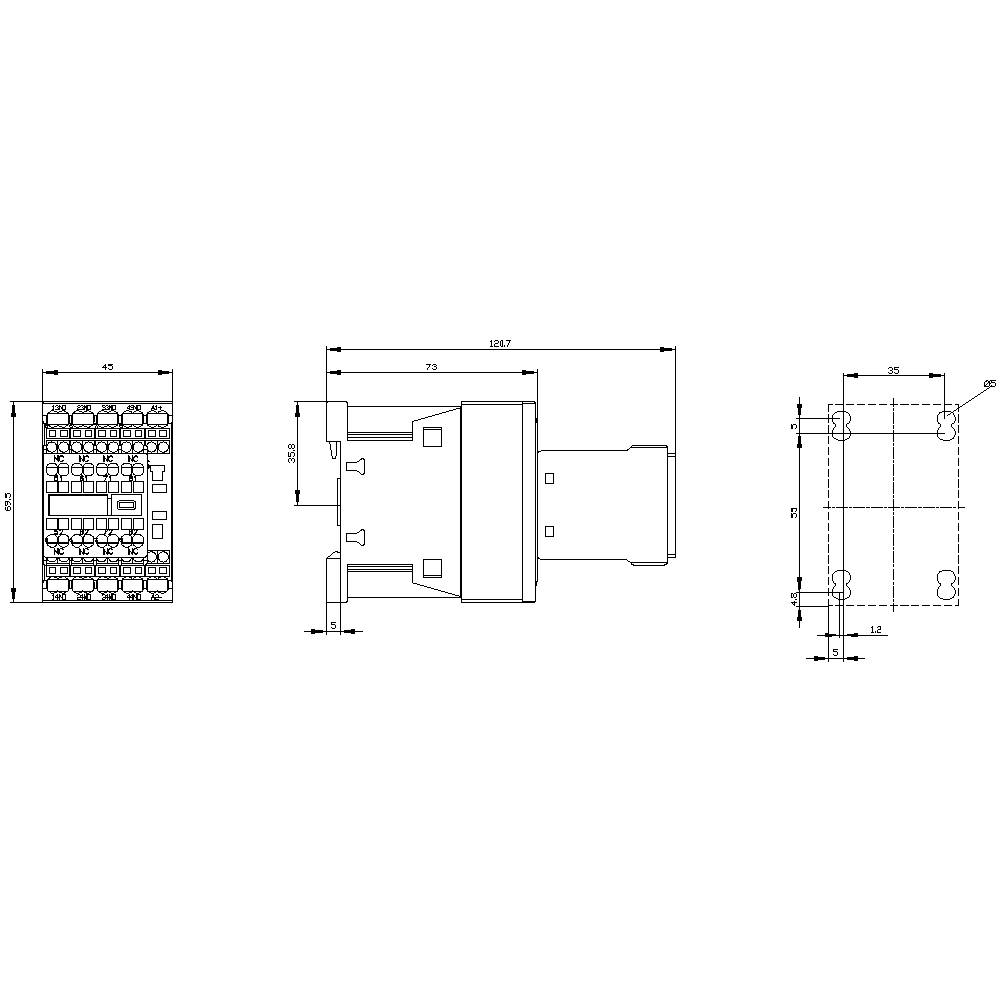

Tehnična risba elektronske komponente s tremi pogledi: sprednji pogled prikazuje električni vezje, stranski in tlorisni pogled pa prikazujeta mere.

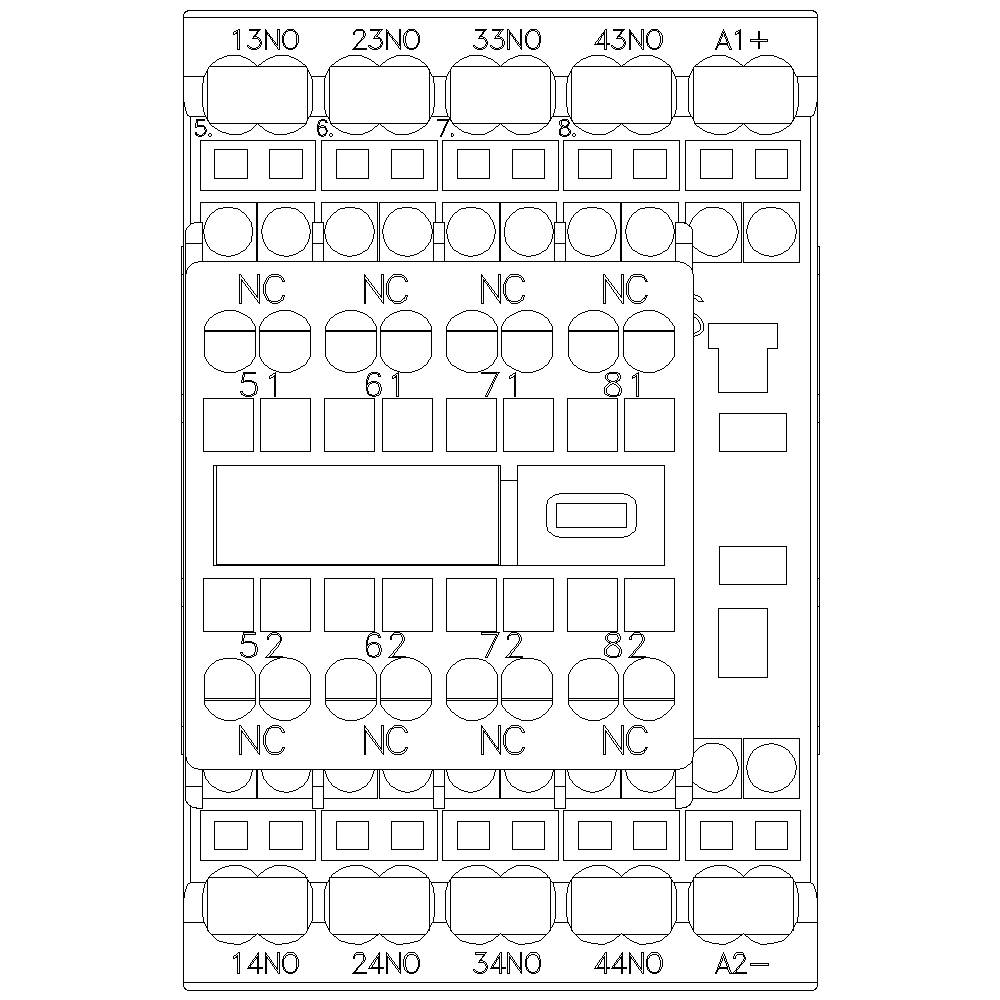

Električno stikalno relejevsko stikalo z več priključki, oštevilčenimi od 13 do 83 in označenimi kot 'NO' in 'NC'.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2344-2BB40

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (71,99 € / Kos)

71,99 €

z DDV

Samo 5,50 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2344-2BB40

Velikost: S00

Število polov: 4-polni

Kontakt: 4 zapiralo

Vrsta pomožnega kontakta: 4 odpiralo
4 zapiralo

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 121 mm

Mere: (Š x V x G) 45 x 70 x 121 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 4

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742404 Siemens 3RH2344-2BB40 kontaktor rele 4 zapiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742404 Siemens 3RH2344-2BB40 kontaktor rele 4 zapiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, 4 S + 4 O, 24 V DC, velikost S00, vzmetni priključek, kontaktni rele s pomožnim kontaktom SIRIUS 3RH2 za preklop krmilnih signalov v krmilno vezje. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
