Siemens 3RH2431-1AP00 kontaktor rele 3 zapiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Dva modra električna kontaktorja znamke Siemens, model SIRIUS, z osmimi vidnimi priključki. Nameščena sta drug ob drugem.

Slika je simbolična

Odprta električna omara z različnimi električnimi komponentami in kabli, ki so natančno urejeni v več nivojih.

'Diagram prikazuje funkcionalne module za pomožnega strelca, adapter za ožičenje in dodatne komponente s puščicami za namestitev.'

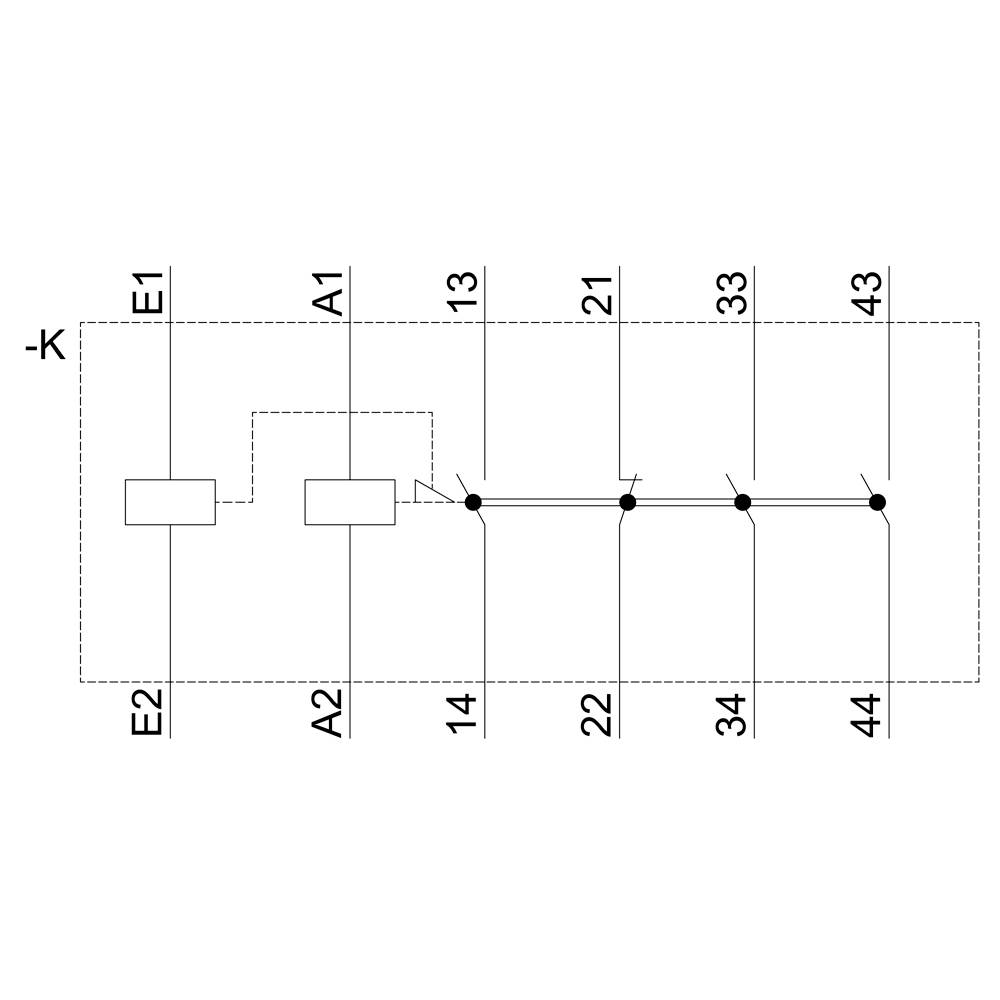

Stikalni simbol za krmilno enoto. Levo rele (-K) s priključkoma E1 in E2. Desno štirje vertikalni izhodi (13, 21, 33, 43), povezani s pikami.

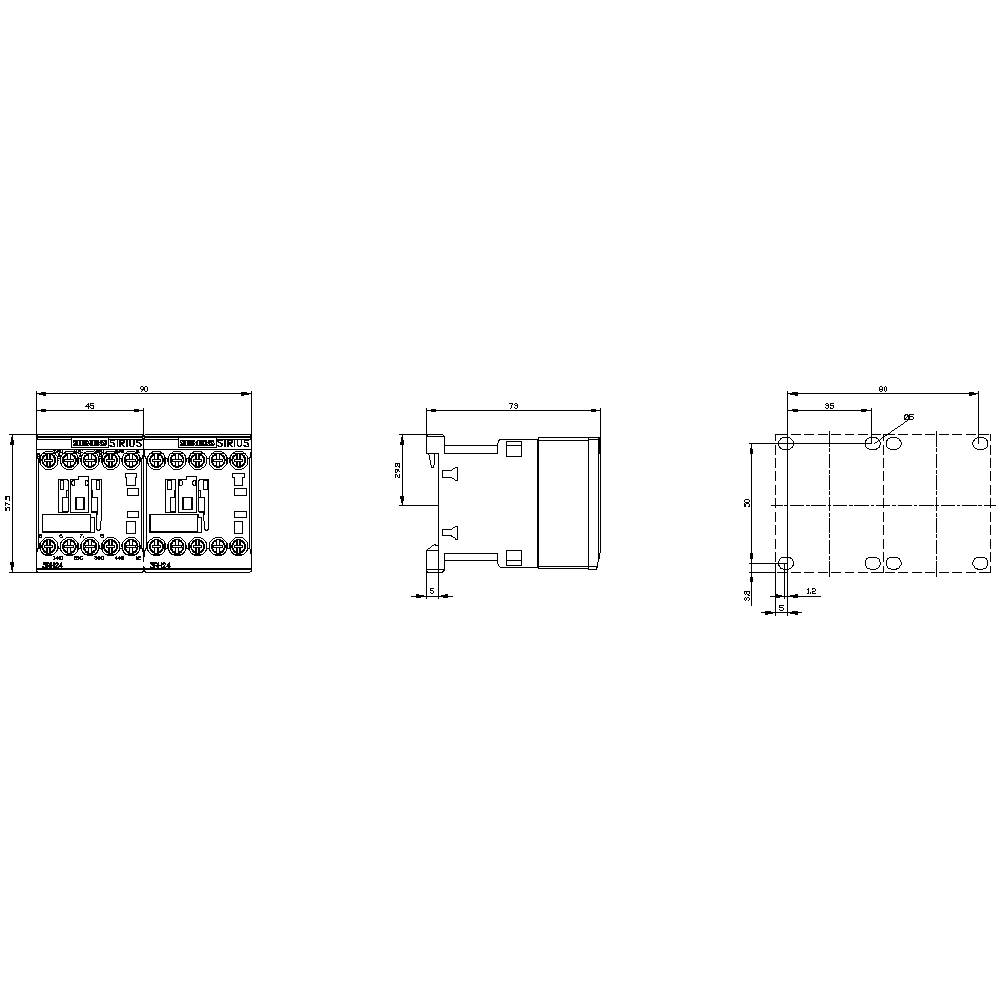

Tehnična risba elektromehanične komponente s podrobnimi merami v treh pogledih: sprednji pogled, stranski pogled in pogled od zgoraj.

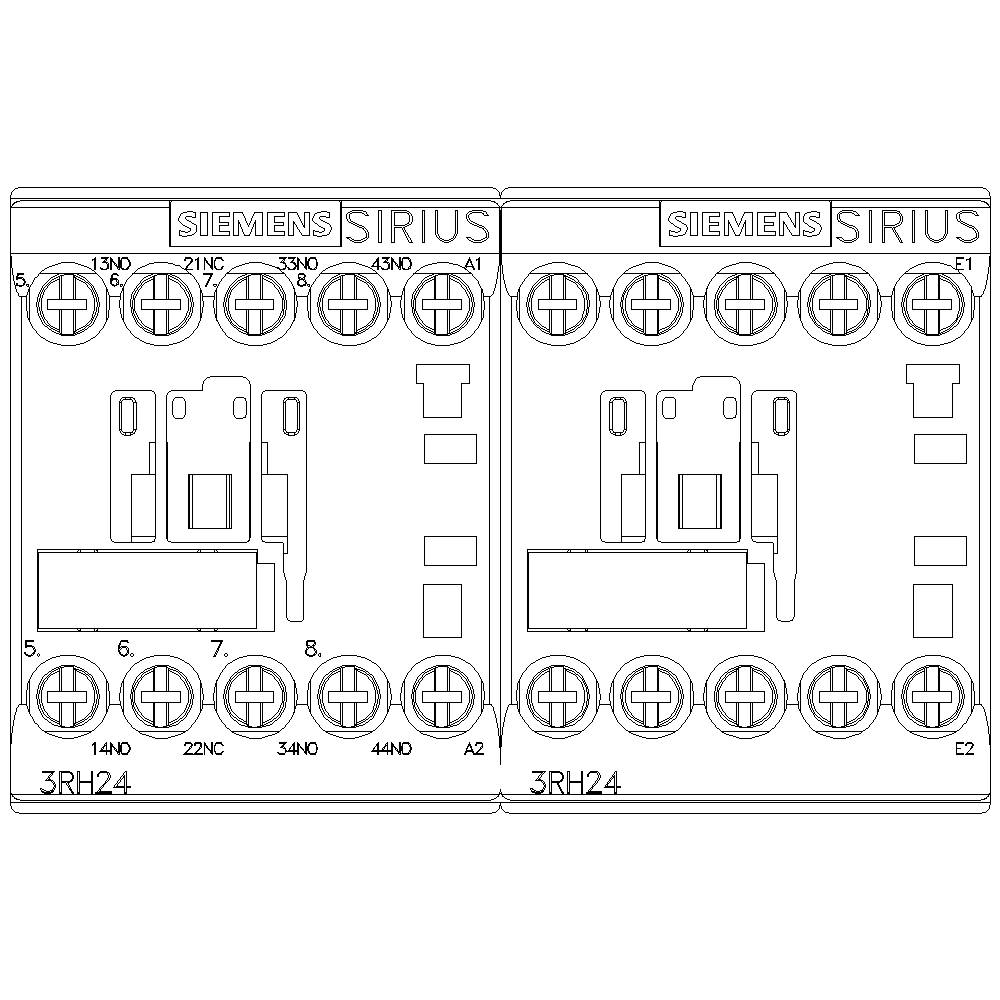

Električne sheme dveh Siemens SIRIUS rele modulov 3RH24 s številčenimi priključnimi sponkami, ki prikazujejo električne povezave in kontakte.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2431-1AP00

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (179,99 € / Kos)

179,99 €

z DDV

Samo 16,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2431-1AP00

Velikost: S00

Število polov: 4-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (maks.): 230 V/AC

Območje krmilne napetosti: 230 V/AC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 5000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 90 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 90 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742608 Siemens 3RH2431-1AP00 kontaktor rele 3 zapiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742608 Siemens 3RH2431-1AP00 kontaktor rele 3 zapiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, zapahnjen, 3 S + 1 NC, AC 230 V, 50/60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
