Name: Siemens 3RT2016-1UB42 kontaktor 1 odpiralo 22 kW 690 V 9 A z varistorjem Piece 1 kos
Brand: Siemens
SKU: 2863549
Availability: BackOrder

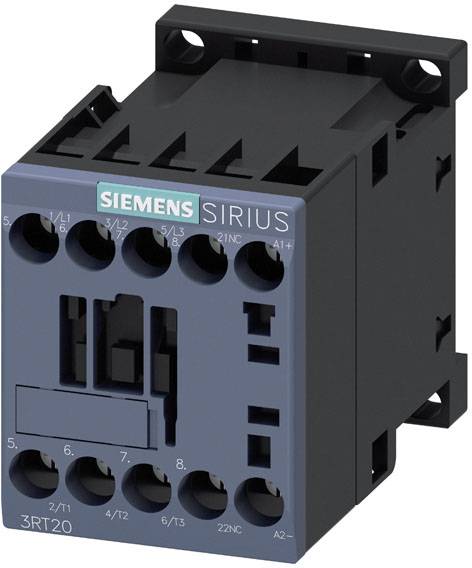

Siemensov Sirius kontaktor, model 3RT20, za krmiljenje električnih motorjev, na črnem ohišju z modro sprednjo ploščo.

Električna razdelilna omara z odprtimi vrati prikazuje zapleteno ožičenje in stikala. V ozadju dežuje na okno.

Shematski načrt prikazuje več kontaktorjev, električno napeljavo in podrobnosti priključkov za električno omarico. Komponente in povezave so označene z oznakami.

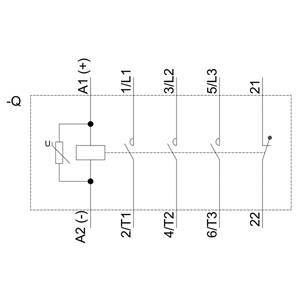

Shematski načrt električnega relejev s šestimi kontakti: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 in 22.

Tehnična risba električnega stikalnega releja s stranskim, čelnim in tlorysnim pogledom. Mere so navedene v milimetrih.

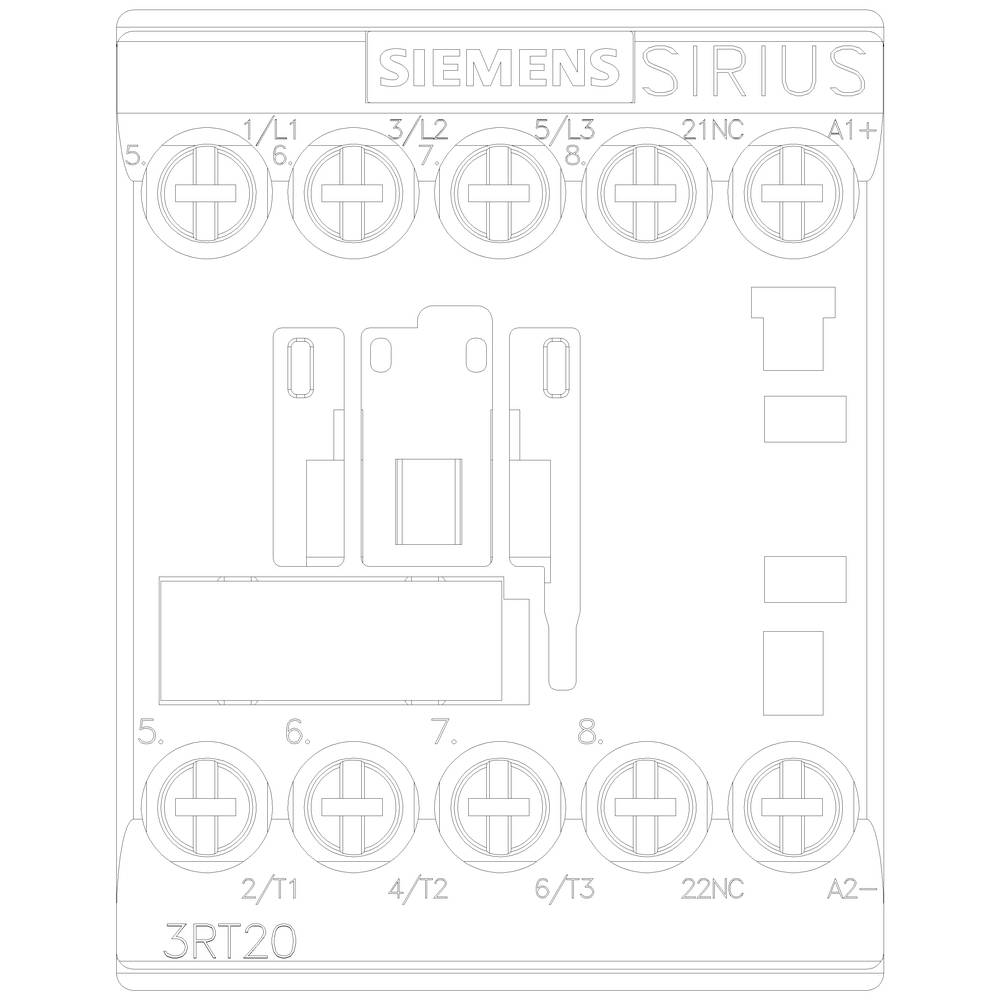

'Shematski prikaz Siemensovega SIRIUS kontaktorja serije 3RT20 z oznakami priključnih sponk in postavitvijo za električne inštalacije.'

1/6

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

690 V

Bremenski tok

9 A

Moč

22 kW

Podatkovni list izdelka (PDF)

Dostava čet.,12.11.

Število

Set (i) - zaloga Nemčija

Skupaj (59,99 € / Kos)

59,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število vzpostavljenih kontaktov / za glavne kontakte: 3
Število NC kontaktov / za pomožne kontakte / trenutni preklop: 1
Obratovalni tok pri AC-1 / pri 400 V / pri temperaturi okolja 40 °C: 22 A
Obratovalni tok pri AC-3 / pri 400 V: 9 A
Vzgonska moč magnetne tuljave pri DC: 4 W
Tip prereza priključnega vodnika / za AWG linije / za glavne kontakte: 2x (20 ... 16), 2x (18... 14), 2 x 12
Tip preseka povezljivih vodnikov / za AWG linije / za pomožne kontakte: 2x (20 ... 16), 2x (18... 14), 2 x 12
Nadmorska višina namestitve / največ: 2000 m
Serijska namestitev: da
Zaščita pred dotikom spredaj: varna za prste pri navpičnem dotiku s sprednje strani
Zrcalni stik: da
Prenapetostna napetost glavnega tokokroga: 6 kV
Najvišja dovoljena napetost za varno ločitev / med tuljavo in glavnimi kontakti: 400 V
Razširitev izdelka / pomožno stikalo: da

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor

Vrsta: 3RT2016-1UB42

Velikost: S00

Število polov: 3-polni

Kontakt: 1 odpiralo

Vrsta pomožnega kontakta: 1 odpiralo

Nazivna napetost: 690 V

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 22 A

Bremenski tok: 9 A

: 22 kW

Značilnosti: z varistorjem

Namestitev: vijačna pritrditev
zaskočna pritrditev
din-letev

Priključek: vijačni

Mehanska življenjska doba: 30000000

Čas odziva: 13 ms

Čas padanja: 100 ms

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 58 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 58 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Moč

Število polov

Nazivna napetost

Siemens 3RT1355-6AE36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863517

Dostava pet.,27.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1355-6AF36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863519

Dostava pon.,7.12.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1355-6AP36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863521

Dostava tor.,17.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

965,00 €^*

Siemens 3RT1355-6AR36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863523

Dostava pon.,7.12.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1363-6AE36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863524

Dostava pet.,27.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1363-6AF36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863525

Dostava pon.,7.12.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1363-6AP36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863526

Dostava tor.,17.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1363-6AR36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863527

Dostava pet.,27.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1364-6AE36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863528

Dostava pon.,9.11.

121 Set (i) - zaloga NemčijaConrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2105,00 €^*

Siemens 3RT1364-6AF36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863529

Dostava pon.,7.12.

Conrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2105,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2863549 Siemens 3RT2016-1UB42 kontaktor 1 odpiralo 22 kW 690 V 9 A z varistorjem Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2863549 Siemens 3RT2016-1UB42 kontaktor 1 odpiralo 22 kW 690 V 9 A z varistorjem Piece 1 kos

Opis

Močnostni kontaktor, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polni, 24 V DC, z integriranim varistorjem, pomožni kontakti: 1 NC, vijačni priključek SIRIUS 3RT2 močnostni kontaktor za preklapljanje motorjev.
Kontaktorji 3RT2 so del modularnega sistema SIRIUS s svojimi popolnoma usklajenimi izdelki. Navdušujejo s svojo visoko zmogljivostjo v kombinaciji s kompaktno zasnovo in visoko kontaktno zanesljivostjo. Na različne načine jih je mogoče kombinirati z drugimi komponentami v podajalniku. Številne kombinacije naprav so testirane v tovarni. Kontaktorji nudijo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Integrirana pomožna stikala zmanjšajo kompleksnost vaše strukture. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so odporni na podnebje, odobreni po vsem svetu (npr. IEC in UL/CSA) in pripravljeni za IE3/IE4.
Na voljo so v različnih velikostih in v velikem razponu moči z AC in DC delovanjem. Poleg tehnologije vijačnih povezav so naprave dosledno na voljo tudi z vzmetnimi priključki za hitro povezavo brez vzdrževanja in odpornost na tresljaje.
Obsežna ponudba dodatne opreme, kot so pomožna stikala, pomožne sprostitve itd., je enaka za vse velikosti. Razpoložljivi povezovalni moduli, funkcijski moduli in napajalni sistem SIRIUS 3RV29 bistveno zmanjšajo napor ožičenja.
Močnostni kontaktorji 3RT2 nadomeščajo preverjeno serijo 3RT1 (do 55 kW).
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
