Name: Siemens 3RT2016-2UB41 kontaktor 1 zapiralo 22 kW 690 V 9 A z varistorjem Primerno za znamko (rele): Siemens 1 kos
Brand: Siemens
SKU: 2863552
Availability: BackOrder

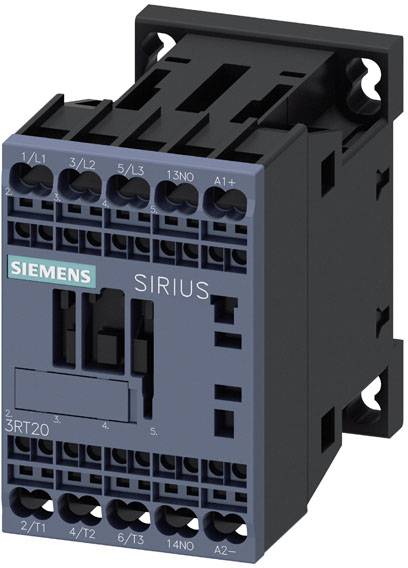

Siemensov SIRIUS kontaktor, mehanska stikalna naprava, črno-modre barve, namenjena električni krmiljenju in preklapljanju obremenitev.

Notranjost električne omarice z električnimi komponentami in oknom, skozi katerega dežne kaplje padajo na industrijsko napravo.

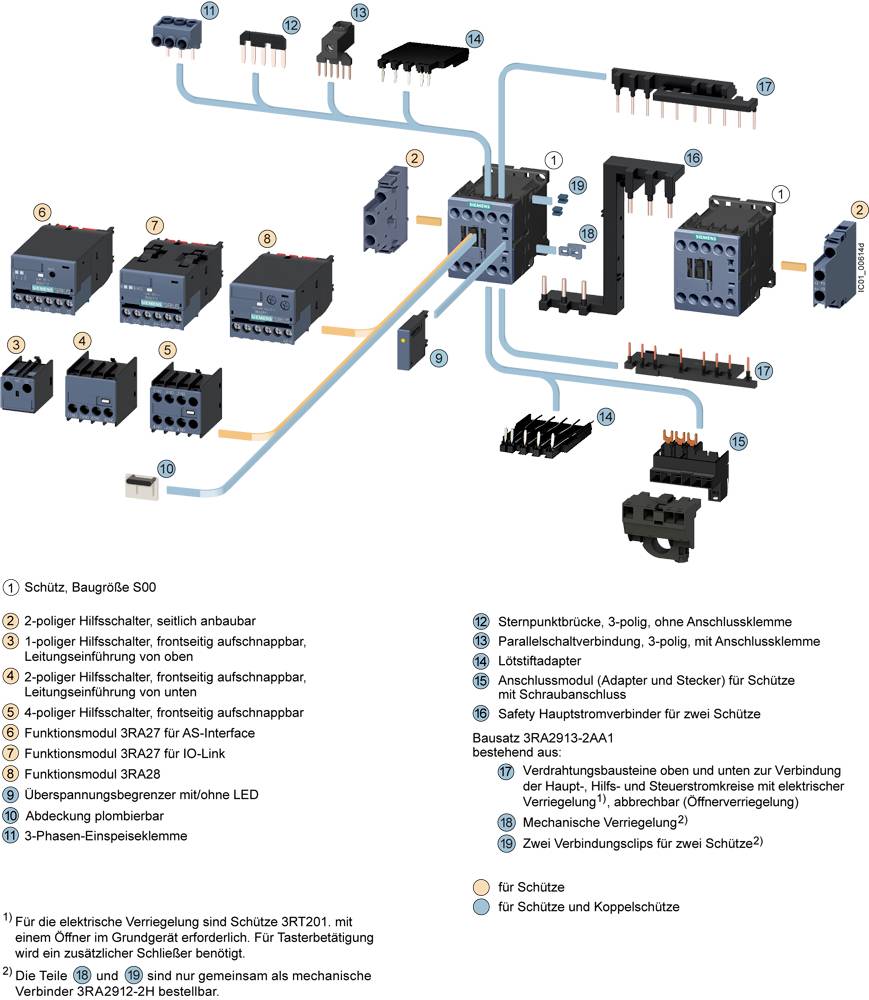

Diagram prikazuje navodila za ožičenje kontaktorja in dodatnih modulov. Oštevilčeni koraki in puščice ponazarjajo priključitev in integracijo.

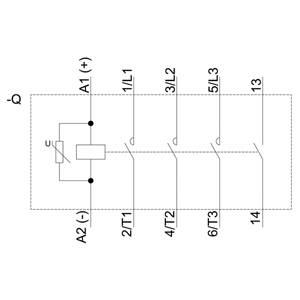

'Zaščitni simbol: A1 (+), A2 (-) s tuljavo U, električni tokokrogi 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, tehnično-električni diagramski komponenti.'

Tehnična risba električnega komponenta s tremi pogledi: čelni pogled, stranski pogled in pogled z vrha z natančnimi merami.

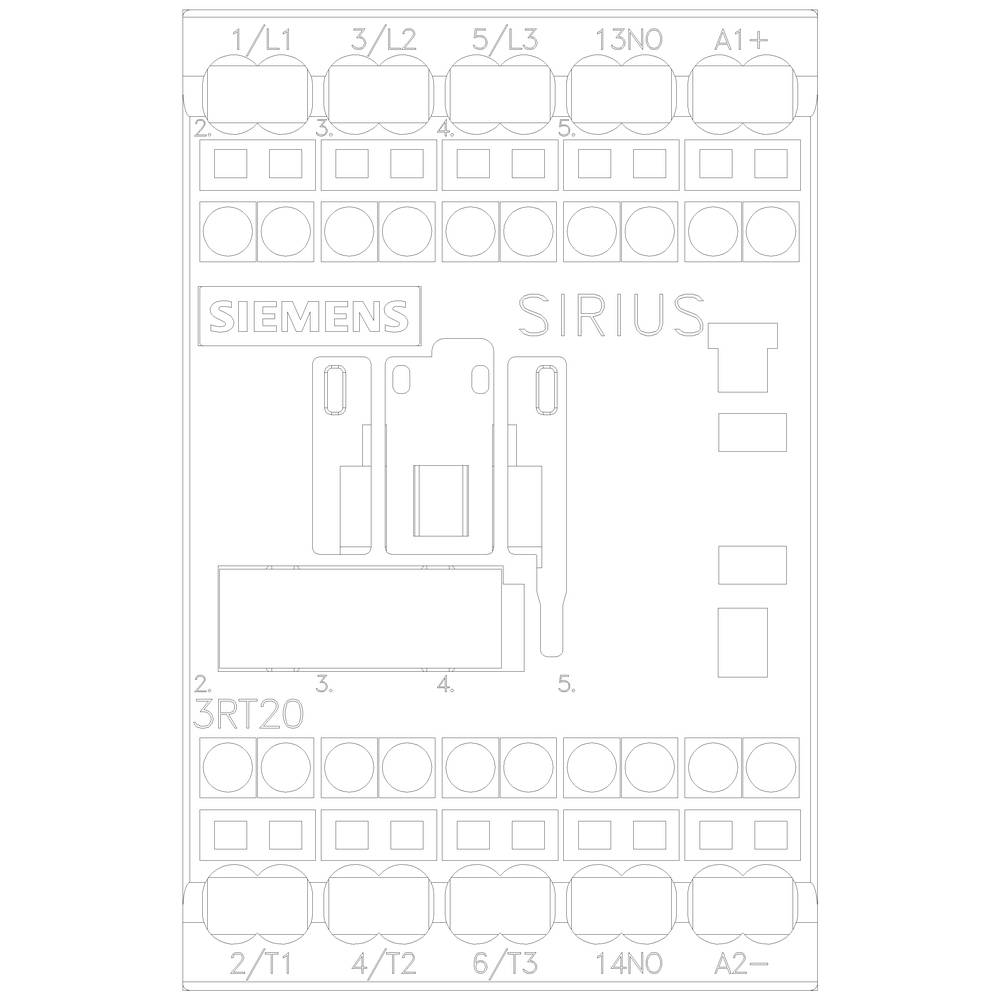

Prikaz Siemensovega stikalna naprava SIRIUS, model 3RT20. Prikazuje priključke in konfiguracijo za električne aplikacije.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

690 V

Bremenski tok

9 A

Moč

22 kW

Podatkovni list izdelka (PDF)

Dostava čet.,12.11.

Število

Set (i) - zaloga Nemčija

Skupaj (59,99 € / Kos)

59,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število vzpostavljenih kontaktov / za glavne kontakte: 3
Število NO kontaktov / za pomožne kontakte / trenutni preklop: 1
Obratovalni tok pri AC-1 / pri 400 V / pri temperaturi okolja 40 °C: 22 A
Delovni tok pri AC-3 / pri 400 V: 9 A
Vzgonska moč magnetne tuljave pri DC: 4 W
Tip prereza priključnega vodnika / za AWG linije / za glavne kontakte: 2x (20 ... 12)
Tip preseka povezljivih vodnikov / za AWG linije / za pomožne kontakte: 2x (20 ... 12)
Nadmorska višina namestitve / največ: 2000 m
Serijska namestitev: da
Zaščita pred dotikom na sprednji strani: varna za prste pri navpičnem dotiku s sprednje strani
Prenapetostna napetost glavnega tokokroga: 6 kV
Najvišja dovoljena napetost za varno ločitev / med tuljavo in glavnimi kontakti: 400 V
Razširitev izdelka / pomožno stikalo: da

Vrsta izdelka: kontaktor

Vrsta: 3RT2016-2UB41

Velikost: S00

Število polov: 3-polni

Kontakt: 1 zapiralo

Vrsta pomožnega kontakta: 1 zapiralo

Nazivna napetost: 690 V

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 V/DC (max)

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 22 A

Bremenski tok: 9 A

: 22 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z varistorjem

Namestitev: vijačna pritrditev
zaskočna pritrditev
din-letev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

Čas odziva: 13 ms

Čas padanja: 100 ms

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno
