Siemens 3RT2018-2XB42-2LA2 kontaktor za progo 1 odpiralo 13 kW 690 V 14 A z varistorjem Primerno za znamko (rele): Sieme

Ean:
Koda proizvajalca:
Št. izdelka:
Siemensov SIRIUS kontaktor z več priključnimi sponkami, primeren za krmiljenje električnih sistemov v industrijskih apliciranih okoljih.
Industrijski obrat z odprtimi električnimi vezji na levi, zaščita pred vodnim škropljenjem na desni. Okolje strojnega dela, z dežjem mokra okna.

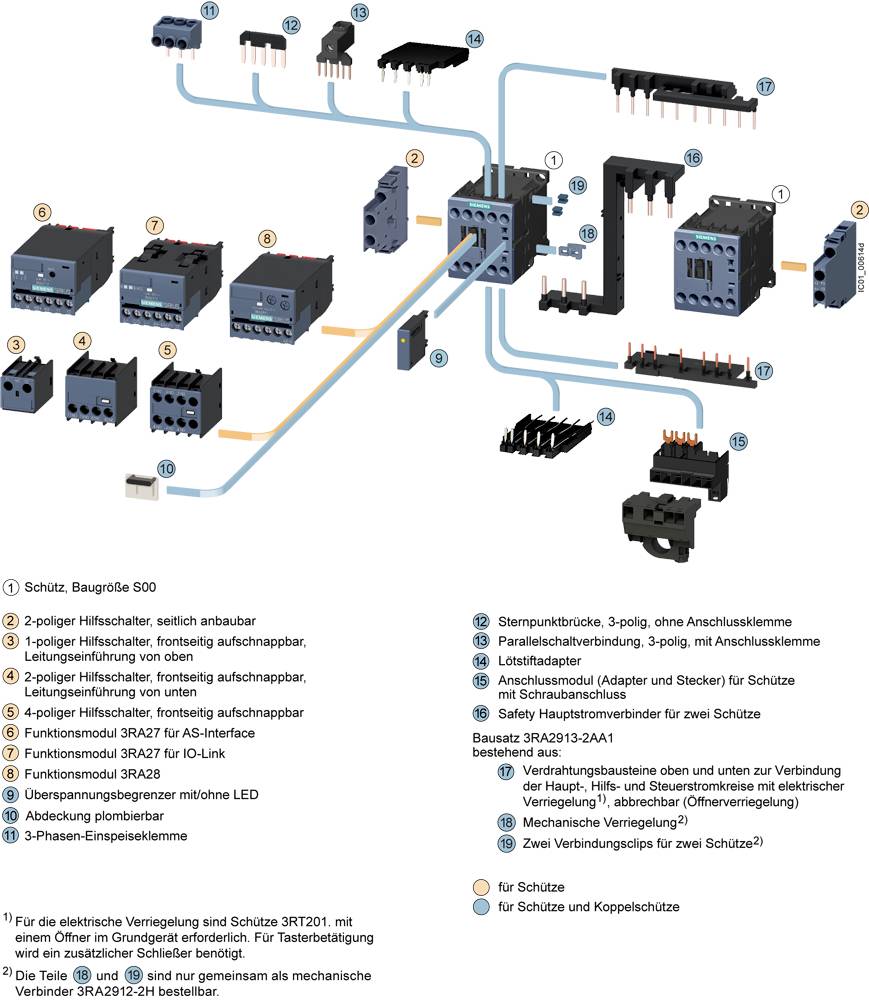

Shematski prikaz strelcev z oznakami delov in povezav. Prikazuje različne stikale, kontakte, module in njihove funkcije.
Tehnična risba naprave s podrobnimi pogledi spredaj, s strani in zgoraj. Mere so navedene v milimetrih.

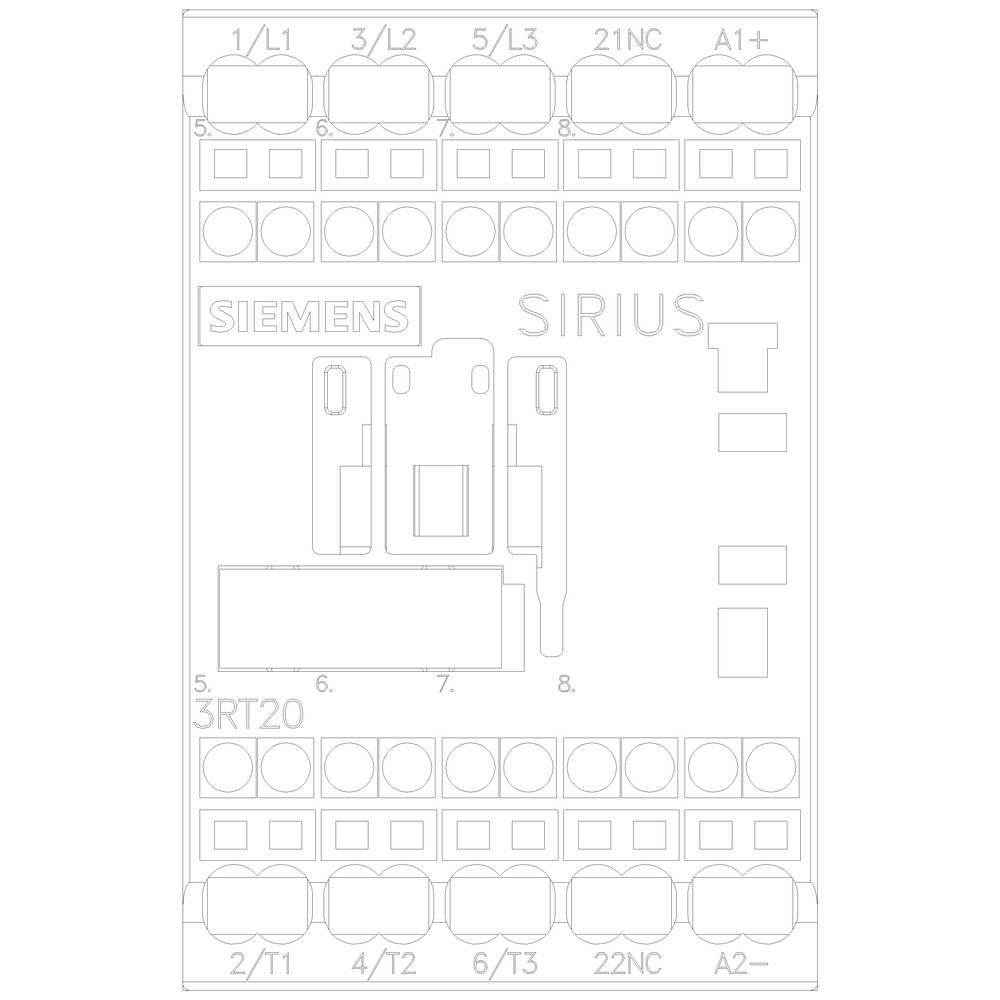

Shematski načrt Siemensove SIRIUS naprave s oštevilčenimi priključki (L1, L2, L3, 21NC, A1+, 3RT20). Označena območja za osnovno ožičenje in oznake.
1/5
Slika je simbolična
Vrsta izdelka
kontaktor za progo
Število polov
3-polni
Nazivna napetost
690 V
Bremenski tok
14 A
Moč
13 kW
Podatkovni list izdelka (PDF)
Dostava čet.,12.11.
Število
Skupaj (124,99 € / Kos)
124,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Število vzpostavljenih kontaktov / za glavne kontakte: 3
  • Število prekinitvenih kontaktov / na kontaktorju / za pomožne kontakte: 1
  • Število prekinitvenih kontaktov / za pomožne kontakte: 1
  • Število NC kontaktov / za pomožne kontakte / trenutni preklop: 1
  • Obratovalni tok pri AC-1 / pri 400 V / pri temperaturi okolja 40 °C: 22 A
  • Delovni tok pri AC-3 / pri 400 V: 16 A
  • Vzgonska moč magnetne tuljave pri DC: 4 W
  • Tip prereza priključnega vodnika / za AWG linije / za glavne kontakte: 2x (20 ... 12)
  • Tip preseka povezljivih vodnikov / za AWG linije / za pomožne kontakte: 2x (20 ... 12)
  • Nadmorska višina namestitve / največ: 2000 m
  • Serijska namestitev: da
  • Zaščita pred dotikom spredaj: varna za prste pri navpičnem dotiku s sprednje strani
  • Izolacijska napetost glavnega tokokroga s stopnjo onesnaženosti 3: 690 V
  • Mehanska življenjska doba (preklopni cikli) kontaktorja s priključenim blokom pomožnega stikala, združljivega z elektroniko / tipično: 5.000.000
  • Mehanska življenjska doba (preklopni cikli) kontaktorja s pritrjenim pomožnim stikalnim blokom / tipično: 10000000
  • Zrcalni stik: da
  • Prenapetostna napetost glavnega tokokroga: 6 kV
  • Najvišja dovoljena napetost za varno ločitev / med tuljavo in glavnimi kontakti: 400 V
  • Razširitev izdelka / pomožno stikalo: da
Vrsta izdelka

kontaktor za progo

Vrsta

3RT2018-2XB42-2LA2

Velikost

S00

Število polov

3-polni

Kontakt

1 odpiralo

Vrsta pomožnega kontakta

1 odpiralo

Nazivna napetost

690 V

Krmilna napetost (min).

24 V/DC

Krmilna napetost (maks.)

34 V/DC

Območje krmilne napetosti

24 - 34 V/DC

Stalni tok (maks.)

16 A

Bremenski tok

14 A

13 kW

Primerno za znamko

Siemens

Primerno za serijo

Siemens serija Sirius

Značilnosti

z varistorjem

Namestitev

vijačna pritrditev

zaskočna pritrditev

din-letev

Priključek

vzmetna sponka

Mehanska življenjska doba

30000000

Čas odziva

45 ms

Čas padanja

70 ms

IP20

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

45 mm

Višina

70 mm

Globina

73 mm

Mere

(Š x V x G) 45 x 70 x 73 mm

Vsebina

1 kos

Skladnost z RoHS

Ja

UKCA

ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2863565 Siemens 3RT2018-2XB42-2LA2 kontaktor za progo 1 odpiralo 13 kW 690 V 14 A z varistorjem Primerno za znamko (rele): Sieme

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2863565 Siemens 3RT2018-2XB42-2LA2 kontaktor za progo 1 odpiralo 13 kW 690 V 14 A z varistorjem Primerno za znamko (rele): Sieme

Opis

Železniški kontaktor, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3-polni, DC 24-34 V, 0,7-1,25* US, elektronski krmilni mehanizem, z integriranim varistorjem, pomožni kontakti: 1 NC, vzmetna povezava, zgornji položaj vgradnje SIRIUS 3RT2 močnostni kontaktor za preklapljanje motorjev v ekstremnih pogojih, npr. za uporabo na železnici.
Kontaktorji 3RT2 so del modularnega sistema SIRIUS s svojimi popolnoma usklajenimi izdelki. Navdušujejo s svojo visoko zmogljivostjo v kombinaciji s kompaktno zasnovo in visoko kontaktno zanesljivostjo. Na različne načine jih je mogoče kombinirati z drugimi komponentami v podajalniku. Številne kombinacije naprav so testirane v tovarni. Kontaktorji nudijo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Integrirana pomožna stikala zmanjšajo kompleksnost vaše strukture. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so odporni na podnebje, odobreni po vsem svetu (npr. IEC in UL/CSA) in pripravljeni za IE3/IE4. Za to različico je značilno razširjeno delovno in temperaturno območje za težje okoljske pogoje.
Na voljo so v različnih velikostih in v velikem razponu moči z AC in DC delovanjem. Poleg tehnologije vijačnih povezav so naprave dosledno na voljo tudi z vzmetnimi priključki za hitro povezavo brez vzdrževanja in odpornost na tresljaje.
Obsežna ponudba dodatne opreme, kot so pomožna stikala, pomožne sprostitve itd., je enaka za vse velikosti. Razpoložljivi povezovalni moduli, funkcijski moduli in napajalni sistem SIRIUS 3RV29 bistveno zmanjšajo napor ožičenja.
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
