Name: Siemens 3RT2045-3NF30 kontaktor 1 zapiralo, 1 odpiralo 142 kW 1000 V 77 A z varistorjem Primerno za znamko (rele): Sieme
Brand: Siemens
SKU: 2863597
Availability: BackOrder

Slika prikazuje električni kontaktor znamke Siemens, model Sirius, z več priključnimi sponkami na zgornji strani.

Odprta električna omarica na levi strani, prekrita s kapljicami dežja na desni stekleni pregradi. V ozadju zabrisane stroje.

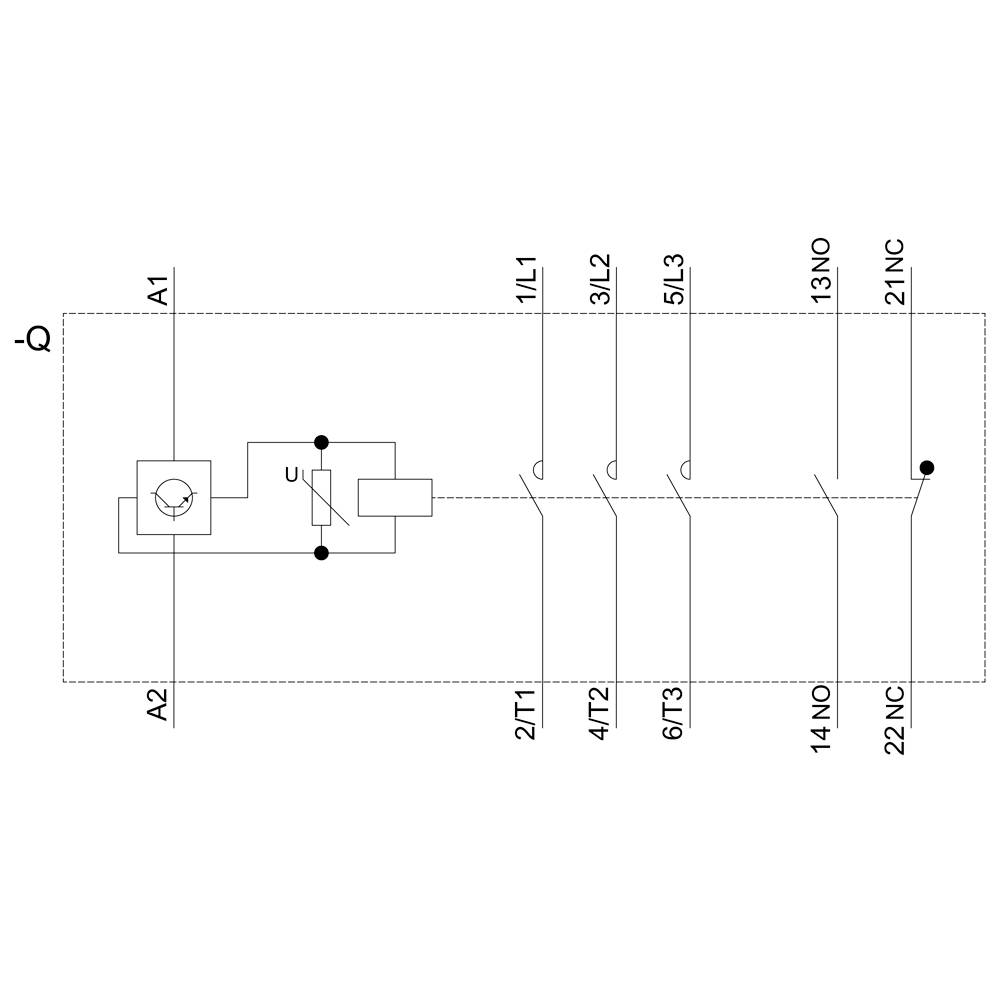

Shematski prikaz električnega vezja z več stikalnimi kontakti: 1/L1, 3/L2, 5/L3, 13 NO, 21 NC. Z relejem in tuljavo.

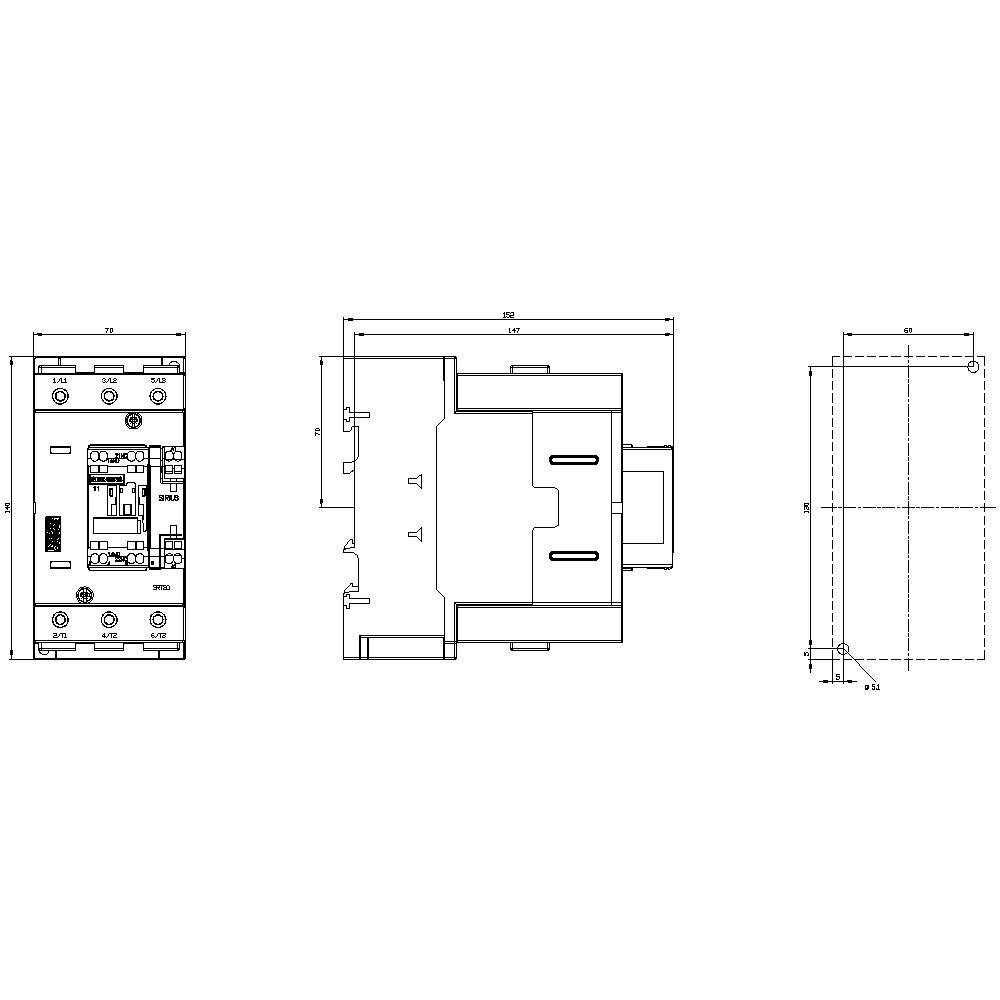

'Tehnična risba električnega naprave z merami in pogledi komponent od zgoraj, spredaj in s strani.'

1/4

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

1000 V

Bremenski tok

77 A

Moč

142 kW

Podatkovni list izdelka (PDF)

Dostava pon.,16.11.

Število

Set (i) - zaloga Nemčija

Skupaj (489,00 € / Kos)

489,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število vzpostavljenih kontaktov / za glavne kontakte: 3
Število NO kontaktov / za pomožne kontakte / trenutni preklop: 1
Število NC kontaktov / za pomožne kontakte / trenutni preklop: 1
Obratovalni tok pri AC-1 / pri 400 V / pri temperaturi okolja 40 °C: 125 A
Delovni tok pri AC-3 / pri 400 V: 80 A
Vzgonska moč magnetne tuljave pri DC: 76 W
Tip prereza priključnega vodnika / za AWG linije / za glavne kontakte: 2x (10 ... 1/0), 1x (10 ... 2)
Tip preseka povezljivih vodnikov / za AWG linije / za pomožne kontakte: 2x (20 ... 16)
Nadmorska višina namestitve / največ: 2000 m
Serijska namestitev: da
Zaščita pred dotikom spredaj: varna za prste pri navpičnem dotiku s sprednje strani
Mehanska življenjska doba (preklopni cikli) kontaktorja s priključenim blokom pomožnega stikala, združljivega z elektroniko / tipično: 5.000.000
Mehanska življenjska doba (preklopni cikli) kontaktorja s pritrjenim pomožnim stikalnim blokom / tipično: 10000000
Zrcalni stik: da
Prenapetostna napetost glavnega tokokroga: 8 kV
Najvišja dovoljena napetost za varno ločitev / med tuljavo in glavnimi kontakti: 690 V
Razširitev izdelka / pomožno stikalo: da

Vrsta izdelka: kontaktor

Vrsta: 3RT2045-3NF30

Velikost: S3

Število polov: 3-polni

Kontakt: 1 zapiralo
1 odpiralo

Vrsta pomožnega kontakta: 1 zapiralo

Nazivna napetost: 1000 V

Krmilna napetost (min).: 83 V/AC
83 V/DC

Krmilna napetost (maks.): 155 V/AC
155 V/DC

Območje krmilne napetosti: 83, 83 - 155, 155 V/AC, V/DC

Stalni tok (maks.): 125 A

Bremenski tok: 77 A

: 142 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z varistorjem

Namestitev: vijačna pritrditev
zaskočna pritrditev
din-letev

Priključek: vzmetna sponka
vijačni

Mehanska življenjska doba: 10000000

Čas odziva: 57 ms

Čas padanja: 70 ms

: IP00
IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 70 mm

Višina: 140 mm

Globina: 152 mm

Mere: (Š x V x G) 70 x 140 x 152 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Moč

Število polov

Nazivna napetost

Siemens 3RT1355-6AE36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863517

Dostava sre.,25.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1355-6AF36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863519

Dostava pon.,7.12.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1355-6AP36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863521

Dostava pon.,16.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

965,00 €^*

Siemens 3RT1355-6AR36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863523

Dostava pon.,7.12.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1363-6AE36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863524

Dostava sre.,25.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1363-6AF36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863525

Dostava pon.,7.12.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1363-6AP36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863526

Dostava pon.,16.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1363-6AR36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863527

Dostava sre.,25.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1415,00 €^*

Siemens 3RT1364-6AE36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863528

Dostava pet.,6.11.

70 Set (i) - zaloga NemčijaConrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2105,00 €^*

Siemens 3RT1364-6AF36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863529

Dostava pon.,7.12.

Conrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2105,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2863597 Siemens 3RT2045-3NF30 kontaktor 1 zapiralo, 1 odpiralo 142 kW 1000 V 77 A z varistorjem Primerno za znamko (rele): Sieme

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2863597 Siemens 3RT2045-3NF30 kontaktor 1 zapiralo, 1 odpiralo 142 kW 1000 V 77 A z varistorjem Primerno za znamko (rele): Sieme

Opis

močnostni kontaktor, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-polni, AC/DC 83-155 V, 50/60 Hz, z integriranim varistorjem, pomožni kontakti: 1 NO + 1 NC, glavni tokokrog: vijačni priključek, krmilni in pomožni tokokrog: vzmetni priključek SIRIUS 3RT2 močnostni kontaktor za preklapljanje motorjev.
Kontaktorji 3RT2 so del modularnega sistema SIRIUS s svojimi popolnoma usklajenimi izdelki. Navdušujejo s svojo visoko zmogljivostjo v kombinaciji s kompaktno zasnovo in visoko kontaktno zanesljivostjo. Na različne načine jih je mogoče kombinirati z drugimi komponentami v podajalniku. Številne kombinacije naprav so testirane v tovarni. Kontaktorji nudijo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Integrirana pomožna stikala zmanjšajo kompleksnost vaše strukture. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so odporni na podnebje, odobreni po vsem svetu (npr. IEC in UL/CSA) in pripravljeni za IE3/IE4.
Na voljo so v različnih velikostih in v velikem razponu moči z AC in DC delovanjem. Poleg tehnologije vijačnih povezav so naprave dosledno na voljo tudi z vzmetnimi priključki za hitro povezavo brez vzdrževanja in odpornost na tresljaje.
Obsežna ponudba dodatne opreme, kot so pomožna stikala, pomožne sprostitve itd., je enaka za vse velikosti. Razpoložljivi povezovalni moduli, funkcijski moduli in napajalni sistem SIRIUS 3RV29 bistveno zmanjšajo napor ožičenja.
Močnostni kontaktorji 3RT2 nadomeščajo preverjeno serijo 3RT1 (do 55 kW).
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
