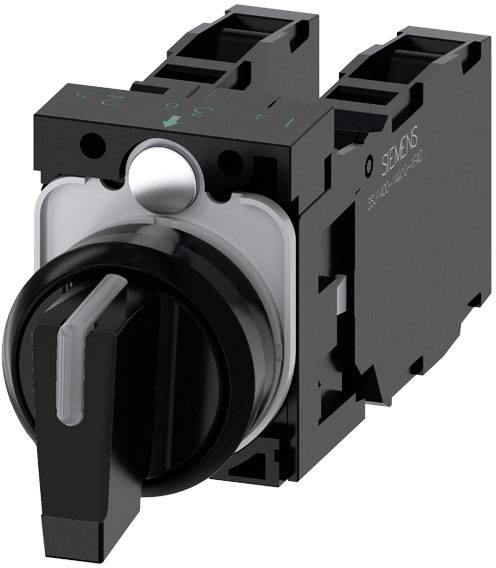

Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 preklopno stikalo prednji obroč iz umetne mase, osvetljeno zatič črna 2 x 45
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Siemens 3SU1100-2BL10-1NA0 preklopno stikalo prednji obroč iz umetne mase, osvetljeno zatič črna 2 x 45 ° 1 kos
Dodatne informacije
Tehnične specifikacije
- Število ukaznih točk: 1
- Število preklopnih položajev: 3
- Izvedba sprožilnega elementa: preklopna, kratka
- Vgradna širina: 32,3 mm
- Vgradna višina: 28,8 mm
- Material / upravljalni element: plastika
- Sestavni del izdelka / sprednji obroč: da
- Razširitev izdelka / neobvezno / žarnice: da
- Pritezni moment / vijakov v držalu / največ: 1,2 Nm
- Oblika sprednjega obroča: standardna
- Vgradna globina: 71,7 mm
- Oblika / vgradne odprtine: okrogla
- Material / nosilec: plastika
- Preklopna frekvenca / največ [1/h]: 1800
- Stopnja zaščite IP / priključne sponke: IP20, sponka privita
- Odpornost na vibracije: 10 ... 500Hz: 5g
- Zaščitni razred opreme: II
- Toleranca pozitivnega vgradnega premera: 0,4 mm
- Funkcija izdelka / prisilno odpiranje: da
- Prerez priključnega vodnika / poln / z obdelavo konca jedra / največ: 0,75 mm²
- Prerez priključnega vodnika / poln / z obdelavo konca jedra / najmanj: 0,5 mm²
- Prerez priključnega vodnika / poln / brez obdelave konca žile / največ: 1,5 mm²
- Prerez priključnega vodnika / poln / brez obdelave konca žice / minimalno: 1 mm²
- Prerez povezljivega vodnika / fino vijačen / z obdelavo konca jedra / največ: 1,5 mm²
- Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra / najmanj: 0,5 mm²
- Prerez priključnega vodnika / fino vijačen / brez obdelave konca jedra / največ: 1,5 mm²
- Prerez priključnega vodnika / fino pleten / brez obdelave konca žice / najmanj: 1 mm²
- Število kontaktnih modulov: 2
- Pritezni moment / z vijačno povezavo / največ: 0,9 Nm
- Pritezni moment / z vijačno povezavo / najmanj: 0,8 Nm
- Pritezni moment / vijakov v držalu / najmanj: 1 Nm
- Tip preseka povezljivih vodnikov / za AWG linije: 2x (18 ... 14)
- Tip prereza povezljivega vodnika / polno / z obdelavo konca jedra: 2x (0,5 ... 0,75 mm²)
- Tip prereza priključnega vodnika / polno / brez obdelave koncev žice: 2x (1,0 ... 1,5 mm²)
- Tip preseka povezljivega vodnika / fino vijačen / z obdelavo konca jedra: 2x (0,5 ... 1,5 mm²)
- Tip preseka povezljivega vodnika / fino pleten / brez obdelave konca žice: 2x (1,0 ... 1,5 mm²)
- Zaključek kontaktnih/pomožnih kontaktov: srebrna zlitina
- Številka AWG / kot kodiran presek priključnega vodnika / največ: 14
- Številka AWG / kot kodiran presek priključnega vodnika / najmanj: 18
- Vrsta montaže / modulov in dodatkov: Montaža na sprednjo ploščo
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri DC / nazivna vrednost / največ: 500 V
- Delovna napetost / pri DC / nazivna vrednost / najmanj: 5 V
- Trajni tok / C-karakteristika odklopnika [A]: 10
- Izolacijska napetost / nazivna vrednost: 500 V
- Sestavni del izdelka/osvetlitev: št
- Vrsta napetosti / delovna napetost: AC/DC
- Prenapetostna odpornost / nazivna vrednost: 6 kV
- Toplotni tok: 10A
- Stopnja onesnaženosti: 3
- Vrsta izdelka
preklopno stikalo
- Značilnosti stikal/tipk
prednji obroč iz umetne mase
osvetljeno
- Vrsta osvetlitve
brez
- Aktivacija - vrsta
zatič
- Barva svetlobe
bela
- Barva
črna
- Barva ohišja
črna
- Gumb-Ø
32.3 mm
- Motiv za tisk
oznaka s puščico
- Priključek
vijačni
- Oblika
Okrogla
- Izrez čelne plošče
22 mm
- Funkcije
zaskočno/0/zaskočno
- Kontakt
2 zapiralo
2 odpiralo
- Mehanska življenjska doba
1000000
- Električna življenjska doba
10000000
- Vgradnja - premer
22.3 mm
- Izvedba
kompletna naprava
IP66
IP67
IP69/IP69K
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Preklopni kot
2 x 45 °
- Preklopni položaji
1 x vklop/izklop/vklop
- Širina
32.3 mm
- Višina
40 mm
- Vsebina
1 kos

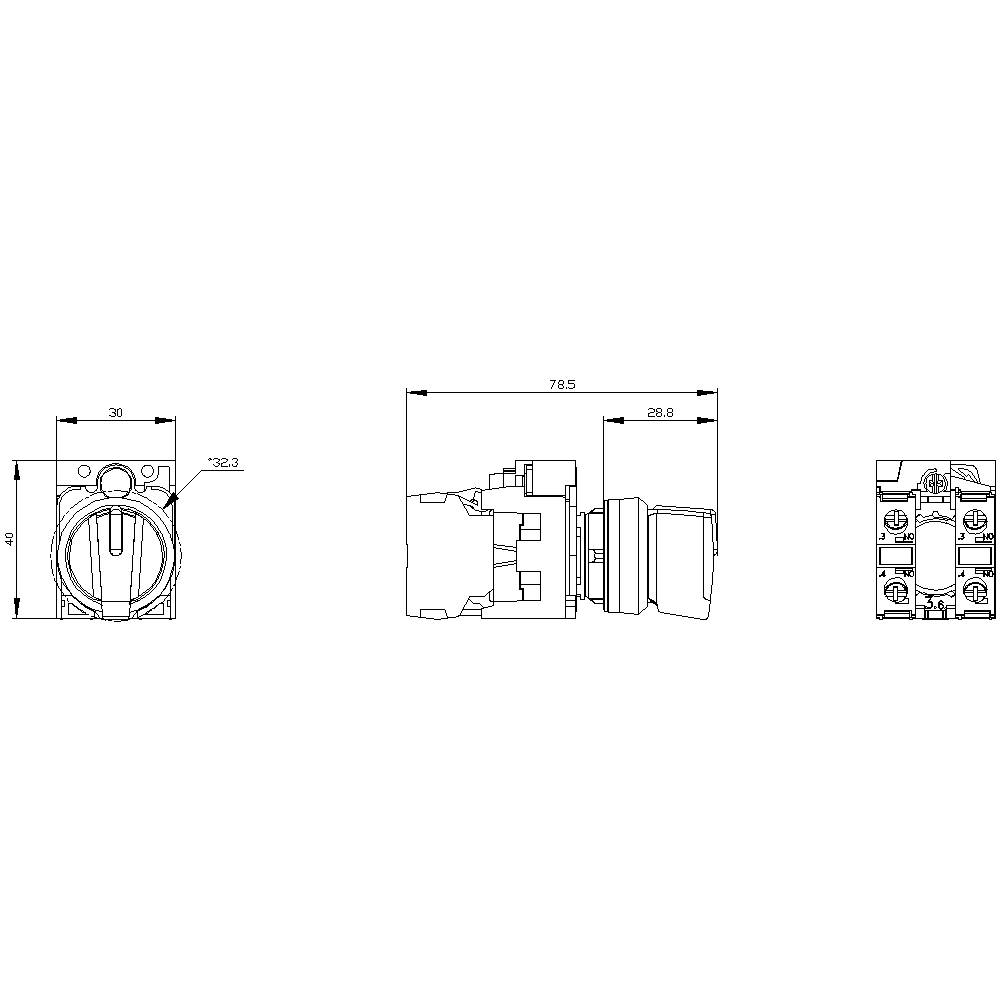

- Mere
(Š x V x G) 32.3 x 40 x 71.7 mm
- Skladnost z RoHS
Ja
- Globina
71.7 mm
- Vrsta
3SU1100-2BL10-1NA0
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 preklopno stikalo prednji obroč iz umetne mase, osvetljeno zatič črna 2 x 45
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 preklopno stikalo prednji obroč iz umetne mase, osvetljeno zatič črna 2 x 45
Opis
Izbirno stikalo, osvetljeno, 22 mm, okroglo, plastično, črno, izbirno stikalo, kratko, 3 preklopne pozicije IO-II, zaskočno, 10:30/12/13:30 ure, z držalom, 1NO, 1NO, vijačni priključek Izbirno stikalo SIRIUS ACT za vklapljanje in krmiljenje porabnika električne energije.
Siemens pod blagovno znamko SIRIUS ACT ponuja edinstven portfelj krmilnih in signalnih naprav z globalnimi odobritvami izdelkov v treh sodobnih oblikovalskih serijah iz robustne prave kovine in visokokakovostne plastike.
Inovativni koncept vpetja poenostavi montažo do te mere, da je potrebna samo ena roka in brez posebnih orodij. Kot pritrdilne luknje zadostujejo luknje brez utorov, saj je 100-odstotna zaščita proti zvijanju že vgrajena.

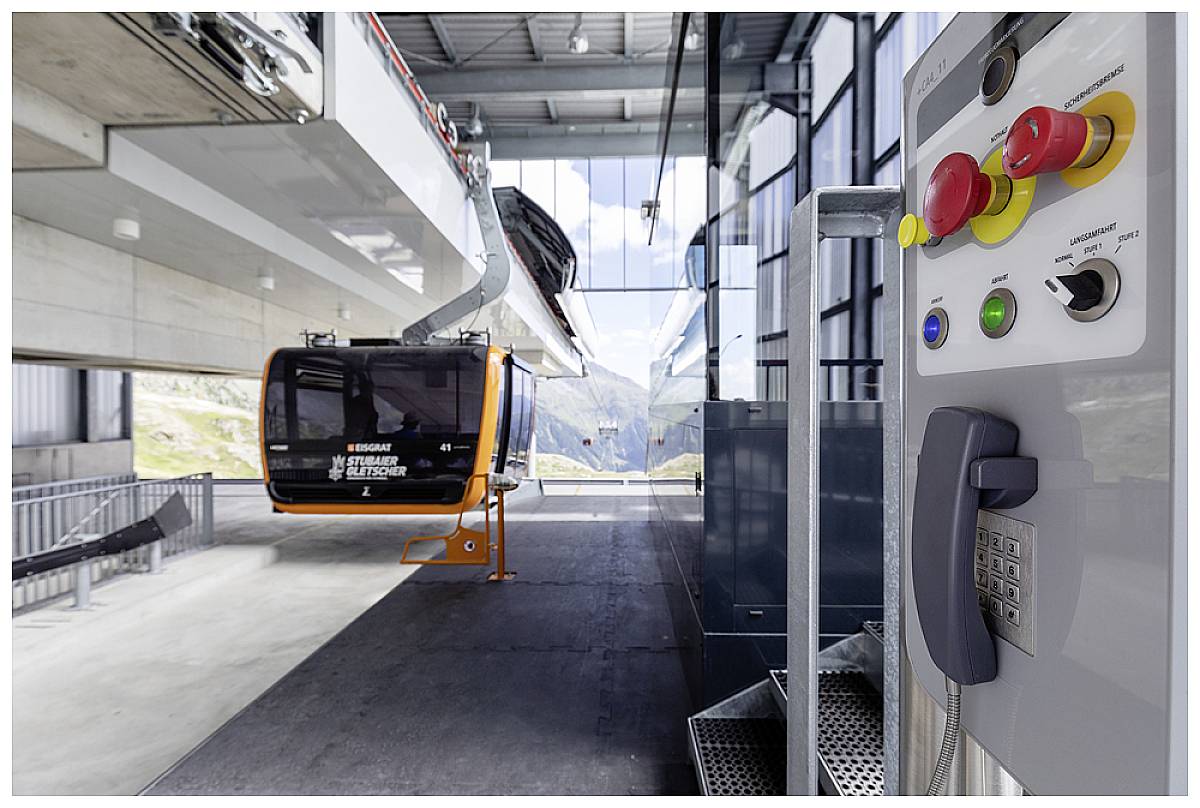

Zaradi konstantno visoke stopnje zaščite so robustne naprave primerne za industrijsko uporabo in uporabo na prostem. Možno je tudi čiščenje z visokotlačnim curkom. Niti prah, olje niti agresivne alkalije ne morejo ovirati zanesljivega delovanja.
Poleg standardnega ožičenja lahko večino naprav na krmilnik povežemo tudi preko PROFINET-a, AS-Interface ali IO-Link. To zmanjša vaš napor pri ožičenju, zmanjša vire napak in vam daje večjo prilagodljivost.
Grafični spletni konfigurator nudi priročno podporo pri izbiri in naročanju posameznih naprav, ohišij in nalepk. Na voljo je obsežna dokumentacija (npr. priročnik, 3D podatki, povezovalni diagram).
Razpoložljive izvedbe: več barv, 2-4 položaji preklopa, kratek/dolg preklopni ali vrtljivi gumb, osvetljen/neosvetljen (osvetlitev je možna tudi naknadno), zaskočni/trenutni vklop.
Opomba: Celotna naprava, dobava vključno z držalom in moduli.
SIRIUS ACT - Zmogljivost v akciji pri poveljevanju in poročanju. Preprosto sestavljen, preprosto močan, preprosto popoln.
Besedilo je strojno prevedeno.
Siemens pod blagovno znamko SIRIUS ACT ponuja edinstven portfelj krmilnih in signalnih naprav z globalnimi odobritvami izdelkov v treh sodobnih oblikovalskih serijah iz robustne prave kovine in visokokakovostne plastike.
Inovativni koncept vpetja poenostavi montažo do te mere, da je potrebna samo ena roka in brez posebnih orodij. Kot pritrdilne luknje zadostujejo luknje brez utorov, saj je 100-odstotna zaščita proti zvijanju že vgrajena.
Zaradi konstantno visoke stopnje zaščite so robustne naprave primerne za industrijsko uporabo in uporabo na prostem. Možno je tudi čiščenje z visokotlačnim curkom. Niti prah, olje niti agresivne alkalije ne morejo ovirati zanesljivega delovanja.
Poleg standardnega ožičenja lahko večino naprav na krmilnik povežemo tudi preko PROFINET-a, AS-Interface ali IO-Link. To zmanjša vaš napor pri ožičenju, zmanjša vire napak in vam daje večjo prilagodljivost.
Grafični spletni konfigurator nudi priročno podporo pri izbiri in naročanju posameznih naprav, ohišij in nalepk. Na voljo je obsežna dokumentacija (npr. priročnik, 3D podatki, povezovalni diagram).
Razpoložljive izvedbe: več barv, 2-4 položaji preklopa, kratek/dolg preklopni ali vrtljivi gumb, osvetljen/neosvetljen (osvetlitev je možna tudi naknadno), zaskočni/trenutni vklop.
Opomba: Celotna naprava, dobava vključno z držalom in moduli.
SIRIUS ACT - Zmogljivost v akciji pri poveljevanju in poročanju. Preprosto sestavljen, preprosto močan, preprosto popoln.
Besedilo je strojno prevedeno.
Namigi
Prosimo, da žarnico naročite posebej.
