Name: Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 gobasto pritisno tipkalo za ustavitev v sili za zaustavitev v sili gumb rdeč
Brand: Siemens
SKU: 2863879
Availability: BackOrder

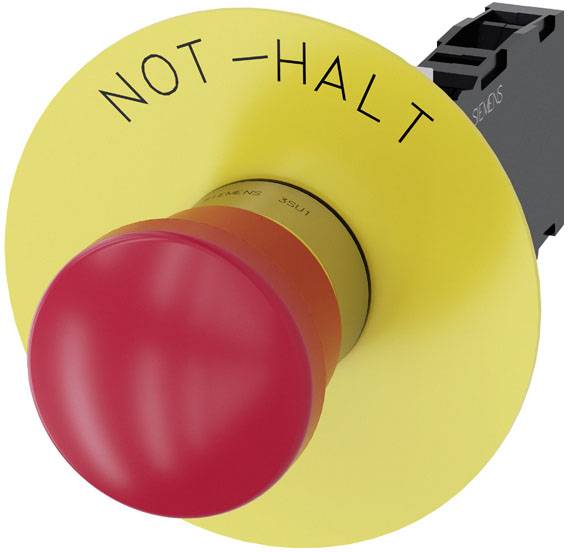

Rdeč in rumen gumb za zaustavitev v sili z napisom 'NOT-HALT'. Uporablja se za nujno zaustavitev strojev.

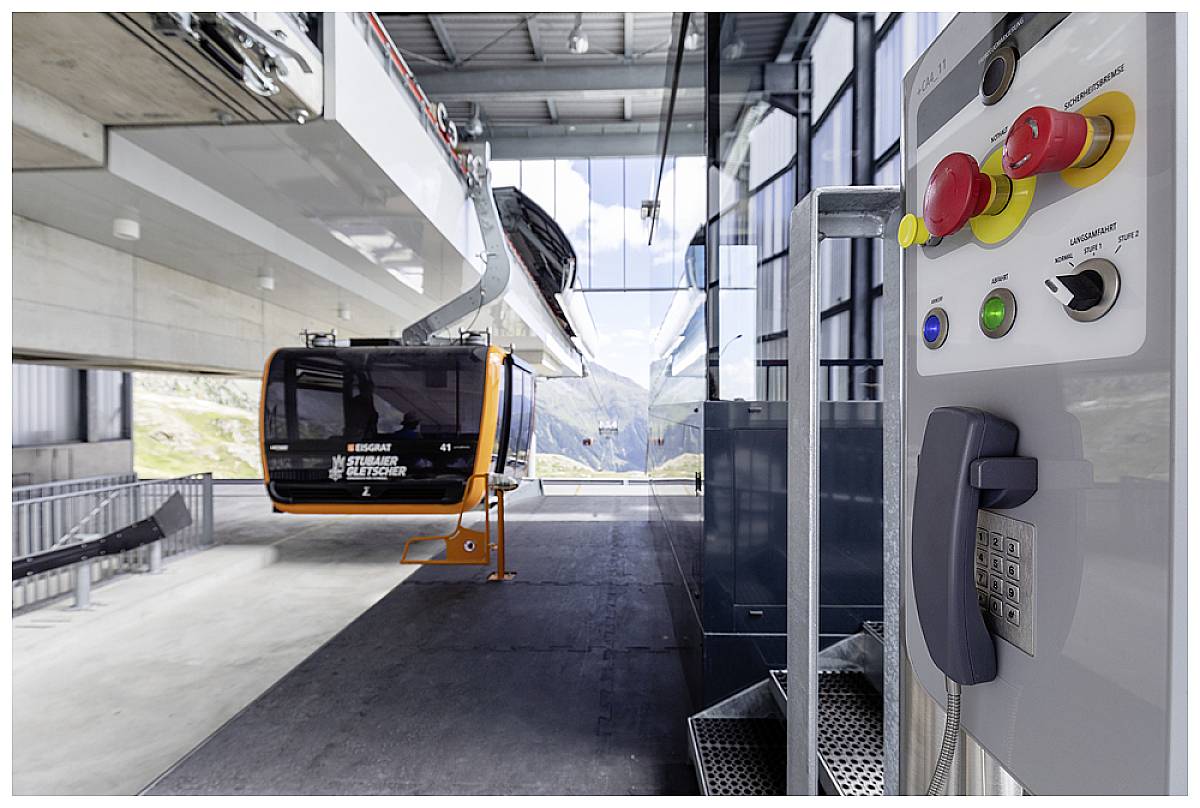

Žičniška postaja z oranžno gondolo v Alpah; levo hladilnica in desno krmilni panel. Zunaj vidna gorska pokrajina.

Elektrotehniška shema stikala z oznakami '1 NC', '2 NC', '3 NO', '4 NO' na priključkih.

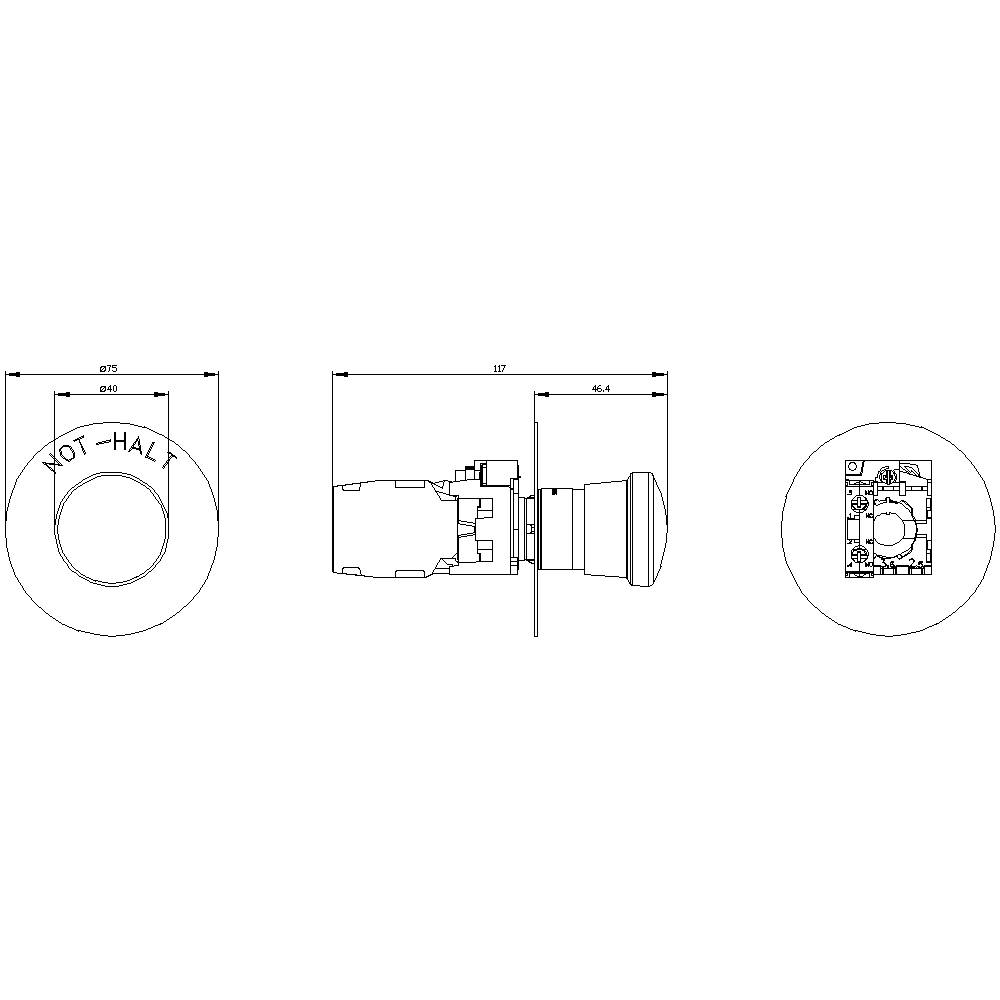

Tehnična risba zaustavitvenega stikala z merami. Pogled od spredaj, s strani in od zgoraj.

1/4

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

Set (i) - zaloga Nemčija

Skupaj (79,99 € / Kos)

79,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta montaže: montaža na sprednjo ploščo
Število ukaznih točk: 1
Izvedba prožilnega elementa: pozitivni zaskok
Vgradna širina: 75 mm
Vgradna višina: 46,4 mm
Material / upravljalni element: plastika
Funkcija izdelka / funkcija IZKLOP V SILI: da
Pritezni moment / vijakov v držalu / največ: 1,2 Nm
Vgradna globina: 70,6 mm
Oblika / vgradne odprtine: okrogla
Material / nosilec: kovina
Funkcija izdelka / funkcija IZKLOP V SILI: da
Preklopna frekvenca / največ [1/h]: 600
Stopnja zaščite IP / priključne sponke: IP20, sponka privita
Odpornost na vibracije: 10 ... 500Hz: 5g
Zaščitni razred opreme: I
Toleranca pozitivnega vgradnega premera: 0,4 mm
Funkcija izdelka / prisilno odpiranje: da
Prerez priključnega vodnika / poln / z obdelavo konca jedra / največ: 0,75 mm²
Prerez priključnega vodnika / poln / z obdelavo konca jedra / najmanj: 0,5 mm²
Prerez priključnega vodnika / poln / brez obdelave konca jedra / največ: 1,5 mm²
Prerez priključnega vodnika / poln / brez obdelave konca žice / minimalno: 1 mm²
Prerez povezljivega vodnika / fino vijačen / z obdelavo konca jedra / največ: 1,5 mm²
Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra / najmanj: 0,5 mm²
Prerez priključnega vodnika / fino vijačen / brez obdelave konca jedra / največ: 1,5 mm²
Prerez priključnega vodnika / fino pleten / brez obdelave konca žice / najmanj: 1 mm²
Število kontaktnih modulov: 1
Pritezni moment / vijakov v držalu / najmanj: 1 Nm
Tip preseka povezljivih vodnikov / za AWG linije: 2x (18 ... 14)
Tip prereza povezljivega vodnika / polno / z obdelavo konca jedra: 2x (0,5 ... 0,75 mm²)
Tip prereza priključnega vodnika / polno / brez obdelave koncev žice: 2x (1,0 ... 1,5 mm²)
Tip preseka povezljivega vodnika / fino vijačen / z obdelavo konca jedra: 2x (0,5 ... 1,5 mm²)
Tip preseka povezljivega vodnika / fino pleten / brez obdelave konca žice: 2x (1,0 ... 1,5 mm²)
Zaključek kontaktnih/pomožnih kontaktov: srebrna zlitina
Številka AWG / kot kodiran presek priključnega vodnika / največ: 14
Številka AWG / kot kodiran presek priključnega vodnika / najmanj: 18
Vrsta montaže / modulov in dodatkov: Montaža na sprednjo ploščo
Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / največ: 500 V
Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / najmanj: 5 V
Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / največ: 500 V
Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / najmanj: 5 V
Delovna napetost / pri DC / nazivna vrednost / največ: 500 V
Delovna napetost / pri DC / nazivna vrednost / najmanj: 5 V
Trajni tok / C-karakteristika odklopnika [A]: 10
Izolacijska napetost / nazivna vrednost: 500 V
Sestavni del izdelka/osvetlitev: št
Vrsta napetosti / delovna napetost: AC/DC
Prenapetostna odpornost / nazivna vrednost: 6 kV
Toplotni tok: 10A
Stopnja onesnaženosti: 3
Število podpornih plošč: 1
Pritezni moment / za pomožne kontakte / z vijačno povezavo / največ: 0,9 Nm
Pritezni moment / za pomožne kontakte / z vijačno povezavo / najmanj: 0,8 Nm

Vrsta embalaže: Piece

Vrsta izdelka: gobasto pritisno tipkalo za ustavitev v sili

Značilnosti stikal/tipk: za zaustavitev v sili

Vrsta osvetlitve: brez

Aktivacija - vrsta: gumb

Barva: rdeča
rumena

Barva ohišja: rdeča

Gumb-Ø: 40 mm

Motiv za tisk: stop v sili

Priključek: vijačni

Vrsta odklepanja: odklepanje na poteg

Oblika: Okrogla

Čelna plošča (maks.): 75 x 46.4 mm

Funkcije: zaskočno

Kontakt: 1 zapiralo
1 odpiralo

Mehanska življenjska doba: 300000

Električna življenjska doba: 300000

Vgradnja - premer: 22.3 mm

Izvedba: kompletna naprava

: IP66
IP67
IP69/IP69K

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Preklopni položaji: 1 x izklop/vklop

Širina: 30 mm

Višina: 40 mm

Premer: 40 mm

Vsebina: 1 kos

Mere: (Ø x V) 40 mm x 40 mm

Skladnost z RoHS: Ja

Globina: 70.6 mm

Vrsta: 3SU1150-1HA20-1FH0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 gobasto pritisno tipkalo za ustavitev v sili za zaustavitev v sili gumb rdeč

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 gobasto pritisno tipkalo za ustavitev v sili za zaustavitev v sili gumb rdeč

Opis

Tipka ZA IZKLOP V SILI, gobasta, 22 mm, okrogla, kovinska, sijajna, rdeča, 40 mm, pozitivni zaskok, po DIN EN ISO 13850, sprostitev na poteg, z rumeno podložno ploščico, napis: ZASILA, z držalom, 1NO+1NC, EMERGENCY vijačni priključek -Gobna tipka STOP SIRIUS ACT po DIN EN ISO 13850 za krmiljenje varnostnih aplikacij z zaščito pred posegi.
Pod blagovno znamko SIRIUS ACT ponuja Siemens edinstven portfelj krmilnih in signalnih naprav z globalnimi odobritvami izdelkov v treh sodobnih oblikovalskih serijah iz robustne prave kovine in visokokakovostne plastike.
Inovativni koncept vpetja poenostavi montažo do te mere, da je potrebna samo ena roka in brez posebnih orodij. Kot pritrdilne luknje zadostujejo luknje brez utorov, saj je 100-odstotna zaščita proti zvijanju že vgrajena.
Zaradi konstantno visoke stopnje zaščite so robustne naprave primerne za industrijsko uporabo in uporabo na prostem. Možno je tudi čiščenje z visokotlačnim curkom. Niti prah, olje niti agresivne alkalije ne morejo ovirati zanesljivega delovanja.
Poleg standardnega ožičenja lahko večino naprav na krmilnik povežemo tudi preko PROFINET-a, AS-Interface ali IO-Link. To zmanjša vaš napor pri ožičenju, zmanjša vire napak in vam daje večjo prilagodljivost.
Grafični spletni konfigurator nudi priročno podporo pri izbiri in naročanju posameznih naprav, ohišij in nalepk. Na voljo je obsežna dokumentacija (npr. priročnik, 3D podatki, povezovalni diagram).
Razpoložljive različice: premer gobe 30/40/60 mm, osvetljena/neosvetljena, potegnite/obrnite/zaklenite.
Opomba: Celotna naprava, dobava vključno z držalom in moduli.
SIRIUS ACT - Zmogljivost v akciji pri poveljevanju in poročanju. Preprosto sestavljen, preprosto močan, preprosto popoln.
