Slika je simbolična
Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 osvetljeno pritisno tipkalo kovinski prednji obroč, visoko sijajno gumb sreb
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (48,99 € / Kos)
48,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta montaže: montaža na sprednjo ploščo
- Število ukaznih točk: 1
- Izvedba aktuatorja: tipka, ploščata
- Vgradna širina: 29,5 mm
- Vgradna višina: 11 mm
- Material / upravljalni element: plastika
- Sestavni del izdelka / sprednji obroč: da
- Razširitev izdelka / neobvezno / žarnice: da
- Pritezni moment / vijakov v držalu / največ: 1,2 Nm
- Oblika sprednjega obroča: standardna
- Vgradna globina: 49,7 mm
- Oblika / vgradne odprtine: okrogla
- Material / nosilec: kovina
- Preklopna frekvenca / največ [1/h]: 3600
- Stopnja zaščite IP / priključne sponke: IP20
- Odpornost na vibracije: 10 ... 500Hz: 5g
- Zaščitni razred opreme: I
- Toleranca pozitivnega vgradnega premera: 0,4 mm
- Prerez priključnega vodnika / poln / z obdelavo konca jedra / največ: 0,75 mm²
- Prerez priključnega vodnika / poln / z obdelavo konca jedra / najmanj: 0,5 mm²
- Prerez priključnega vodnika / poln / brez obdelave konca žile / največ: 1,5 mm²
- Prerez priključnega vodnika / poln / brez obdelave konca žice / minimalno: 1 mm²
- Prerez povezljivega vodnika / fino vijačen / z obdelavo konca jedra / največ: 1,5 mm²
- Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra / najmanj: 0,5 mm²
- Prerez povezljivega vodnika / fino pleten / brez obdelave konca jedra / največ: 1,5 mm²
- Prerez priključnega vodnika / fino pleten / brez obdelave konca žice / najmanj: 1 mm²
- Prerez priključnega vodnika / za pomožne kontakte / polno ali vijačno / največ: 1,5 mm²
- Število kontaktnih modulov: 1
- Število LED modulov: 1
- Pritezni moment / z vijačno povezavo / največ: 0,9 Nm
- Pritezni moment / z vijačno povezavo / najmanj: 0,8 Nm
- Pritezni moment / vijakov v držalu / najmanj: 1 Nm
- Tip prereza povezljivih vodnikov / za AWG linije: 2x (18 ... 14)
- Tip prereza povezljivega vodnika / polno / z obdelavo konca jedra: 2x (0,5 ... 0,75 mm²)
- Tip prereza priključnega vodnika / polno / brez obdelave koncev žice: 2x (1,0 ... 1,5 mm²)
- Tip prereza povezljivega vodnika / fino vijačni / z obdelavo konca jedra: 2x (0,5 ... 1,5 mm²)
- Tip preseka povezljivega vodnika / fino pleten / brez obdelave konca žice: 2x (1,0 ... 1,5 mm²)
- Zaključek kontaktnih/pomožnih kontaktov: srebrna zlitina
- Številka AWG / kot kodiran presek priključnega vodnika / največ: 14
- Številka AWG / kot kodiran presek priključnega vodnika / najmanj: 18
- Vrsta montaže / modulov in dodatkov: Montaža na sprednjo ploščo
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri DC / nazivna vrednost / največ: 500 V
- Delovna napetost / pri DC / nazivna vrednost / najmanj: 5 V
- Trajni tok / C-karakteristika odklopnika [A]: 10
- Vzgonski tok / LED modula / največ: 2 A
- Izolacijska napetost / nazivna vrednost: 320 V
- Svetlobna jakost / največja: 1400 mcd
- Svetlobna jakost / najmanj: 900 mcd
- Sestavni del izdelka/svetilo: da
- Vrsta napetosti / delovna napetost: AC/DC
- Vrsta napetosti / napajalna napetost / svetilka: AC/DC
- Prenapetostna odpornost / nazivna vrednost: 4 kV
- Toplotni tok: 10A
- Stopnja onesnaženosti: 3
- Napajalna napetost / 1 / sijalke / pri AC / pri 50 Hz / nazivna vrednost: 24 V
- Napajalna napetost / 1 / sijalke / pri AC / pri 60 Hz / nazivna vrednost: 24 V
- Napajalna napetost / 1 / sijalke / pri DC / nazivna vrednost: 24 V
- Vrsta izdelka
osvetljeno pritisno tipkalo
- Značilnosti stikal/tipk
kovinski prednji obroč
visoko sijajno
- Vrsta osvetlitve
LED
- Vrsta
LED
- Aktivacija - vrsta
gumb
- Barva svetlobe
rumena
- Barva
srebrna
rumena
- Barva ohišja
rumena
- Gumb-Ø
29.45 mm
- Motiv za tisk
brez
- Priključek
vijačni
- Oblika
Okrogla
- Izrez čelne plošče
22 mm. rund mm
- Funkcije
tipkalno
- Kontakt
1 zapiralo
- Mehanska življenjska doba
3000000
- Električna življenjska doba
10000000
- Vgradnja - premer
22.3 mm
- Izvedba
kompletna naprava
IP66
IP67
IP69/IP69K
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Preklopna napetost
24 V/DC
24 V/AC
- Preklopni položaji
1 x izklop/(vklop)

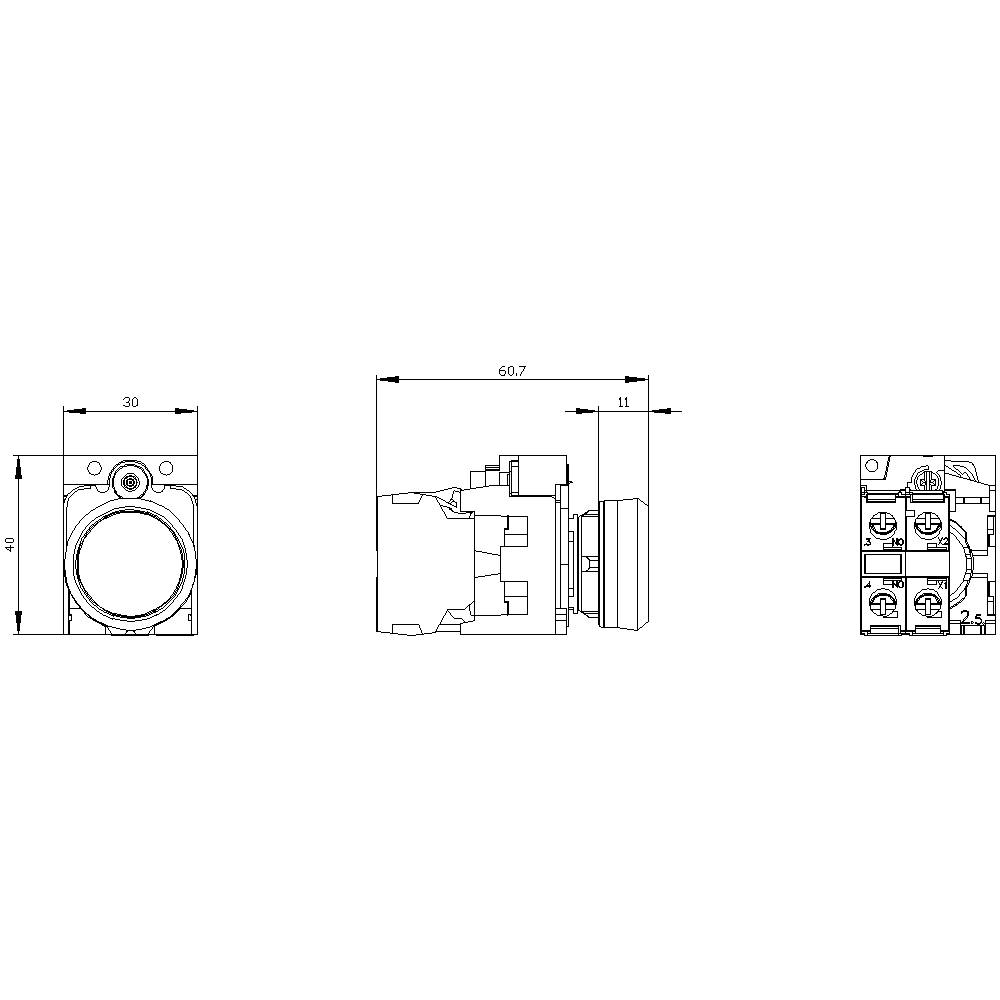

- Širina
30 mm
- Višina
40 mm
- Premer
22 mm
- Vsebina
1 kos
- Mere
(Ø x V) 22 mm x 40 mm
- Skladnost z RoHS
Ja
- Teža
0.0803 kg
- Globina
49.7 mm
- Vrsta
3SU1152-0AB30-1BA0
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 osvetljeno pritisno tipkalo kovinski prednji obroč, visoko sijajno gumb sreb
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 osvetljeno pritisno tipkalo kovinski prednji obroč, visoko sijajno gumb sreb
Opis

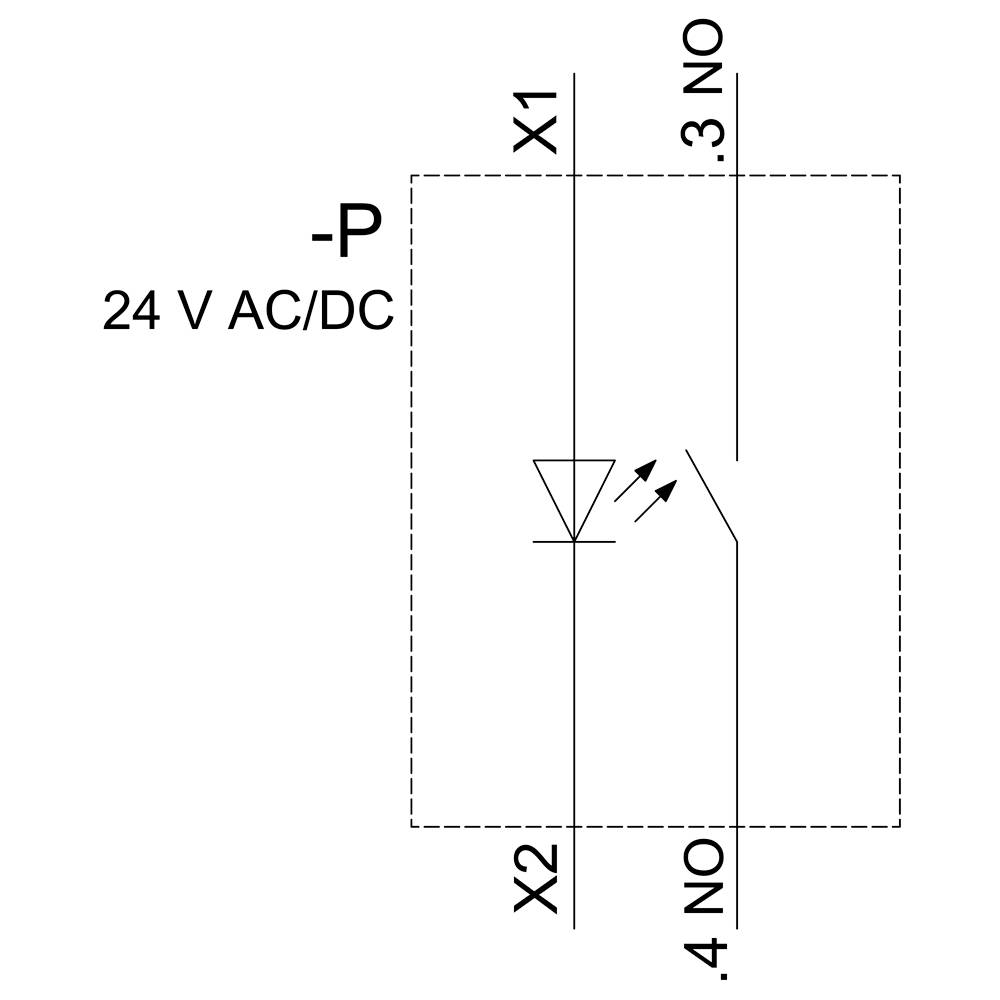

Osvetljena tipka, 22 mm, okrogla, kovinska, visoki sijaj, rumena, tipka, ploščata, trenutni kontakt, z držalom, 1 NO, LED modul z vgrajeno LED AC/DC 24V, vijačni priključek SIRIUS ACT osvetljena tipka za preklop in krmiljenje el. potrošniki.
Siemens pod blagovno znamko SIRIUS ACT ponuja edinstven portfelj krmilnih in signalnih naprav z globalnimi odobritvami izdelkov v treh sodobnih oblikovalskih serijah iz robustne prave kovine in visokokakovostne plastike.
Inovativni koncept vpetja poenostavi montažo do te mere, da je potrebna samo ena roka in brez posebnih orodij. Kot pritrdilne luknje zadostujejo luknje brez utorov, saj je 100-odstotna zaščita proti zvijanju že vgrajena.

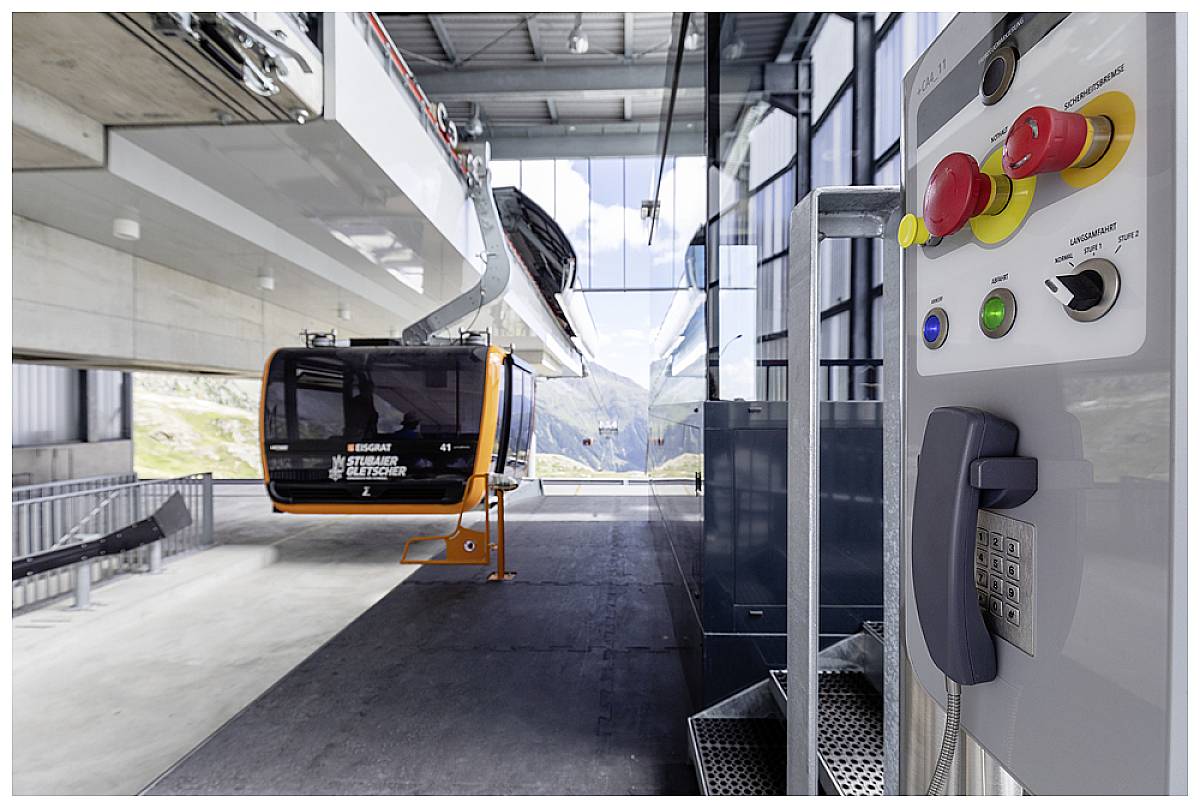

Zaradi konstantno visoke stopnje zaščite so robustne naprave primerne za industrijsko uporabo in uporabo na prostem. Možno je tudi čiščenje z visokotlačnim curkom. Niti prah, olje niti agresivne alkalije ne morejo ovirati zanesljivega delovanja.
Poleg standardnega ožičenja lahko večino naprav na krmilnik povežemo tudi preko PROFINET-a, AS-Interface ali IO-Link. To zmanjša vaš napor pri ožičenju, zmanjša vire napak in vam daje večjo prilagodljivost.
Grafični spletni konfigurator nudi priročno podporo pri izbiri in naročanju posameznih naprav, ohišij in nalepk. Na voljo je obsežna dokumentacija (npr. priročnik, 3D podatki, povezovalni diagram).
Dobavljive izvedbe: večbarvne, osvetljene/neosvetljene, z/brez napisa, zaskočenje/trenutna aktivacija, različne višine tipk in sprednjega obroča.
Opomba: Celotna naprava, dobava vključno z držalom in moduli.
SIRIUS ACT - Zmogljivost v akciji pri poveljevanju in poročanju. Preprosto sestavljen, preprosto močan, preprosto popoln.
Besedilo je strojno prevedeno.
Siemens pod blagovno znamko SIRIUS ACT ponuja edinstven portfelj krmilnih in signalnih naprav z globalnimi odobritvami izdelkov v treh sodobnih oblikovalskih serijah iz robustne prave kovine in visokokakovostne plastike.
Inovativni koncept vpetja poenostavi montažo do te mere, da je potrebna samo ena roka in brez posebnih orodij. Kot pritrdilne luknje zadostujejo luknje brez utorov, saj je 100-odstotna zaščita proti zvijanju že vgrajena.
Zaradi konstantno visoke stopnje zaščite so robustne naprave primerne za industrijsko uporabo in uporabo na prostem. Možno je tudi čiščenje z visokotlačnim curkom. Niti prah, olje niti agresivne alkalije ne morejo ovirati zanesljivega delovanja.
Poleg standardnega ožičenja lahko večino naprav na krmilnik povežemo tudi preko PROFINET-a, AS-Interface ali IO-Link. To zmanjša vaš napor pri ožičenju, zmanjša vire napak in vam daje večjo prilagodljivost.
Grafični spletni konfigurator nudi priročno podporo pri izbiri in naročanju posameznih naprav, ohišij in nalepk. Na voljo je obsežna dokumentacija (npr. priročnik, 3D podatki, povezovalni diagram).
Dobavljive izvedbe: večbarvne, osvetljene/neosvetljene, z/brez napisa, zaskočenje/trenutna aktivacija, različne višine tipk in sprednjega obroča.
Opomba: Celotna naprava, dobava vključno z držalom in moduli.
SIRIUS ACT - Zmogljivost v akciji pri poveljevanju in poročanju. Preprosto sestavljen, preprosto močan, preprosto popoln.
Besedilo je strojno prevedeno.
