Siemens 3UG4583-1CW31 3UG45831CW31 nadzorni rele Število relejnih izhodov: 2

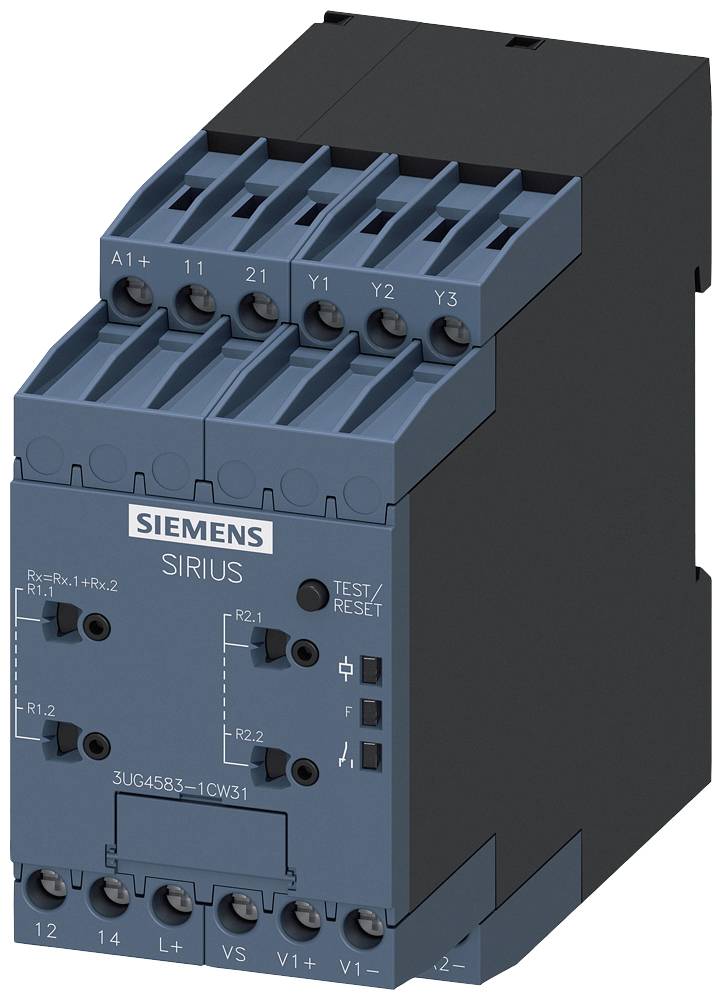

Modra Siemensova SIRIUS naprava, model 3UG4583-1CW31, prikazuje različne priključke in stikala za krmiljenje ali nadzor.

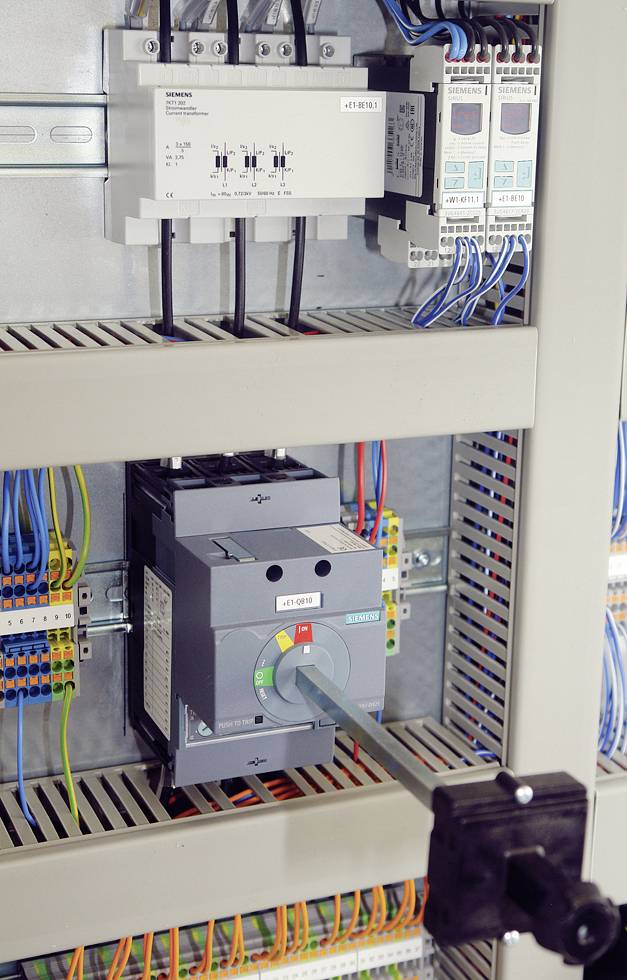

Električna omara z glavnim stikalom na sredini. Več kablov je povezanih s komponentami.

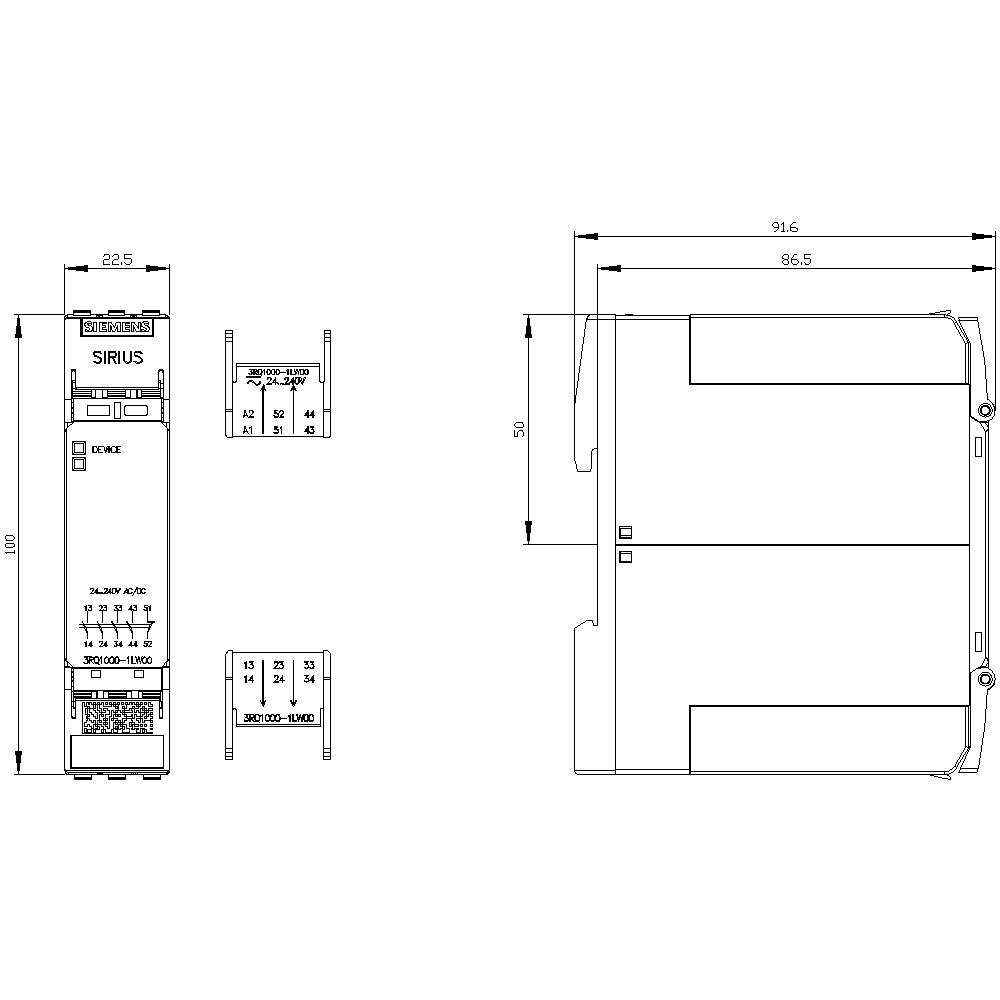

Tehnična risba SIRIUS modula. Prikazuje mere in priključke. Levo: pogled sprednjo, desno: stranski pogled. Mere v mm.

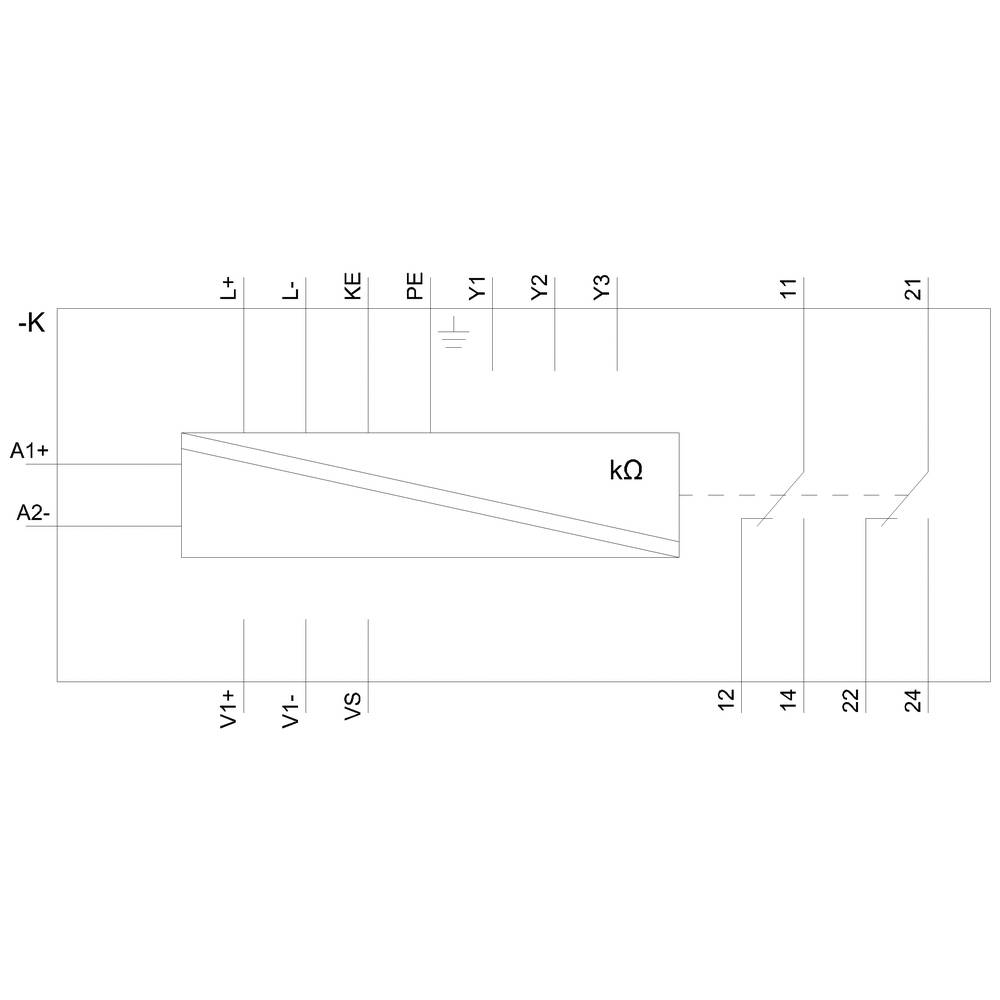

Diagram električnega vezja s povezavami: A1+, A2-, priključki L+, L−, KE, PE, Y1 do Y4; prikazan upor v kΩ.
1/4
Slika je simbolična
Vrsta izdelka
nadzorni rele
Število relejnih izhodov
2
Vrsta
3UG4583-1CW31
Merilni vhodi
1-100 / 2-200 kOhm
Širina
45 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Ni na voljo
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta

3UG4583-1CW31

Vrsta izdelka

nadzorni rele

Število relejnih izhodov

2

Merilni vhodi

1-100 / 2-200 kOhm

Širina

45 mm

45

For three-phase supply system

78 mm

100 mm

20 µF

Screw connection

AC/DC

0

0

2

UKCA

ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2872033 Siemens 3UG4583-1CW31 3UG45831CW31 nadzorni rele Število relejnih izhodov: 2

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2872033 Siemens 3UG4583-1CW31 3UG45831CW31 nadzorni rele Število relejnih izhodov: 2

Opis

Rele za nadzor izolacije za neozemljena (IT) omrežja do 400 V AC, 15-400 Hz in do 600 V DC merilno območje 1-100 / 2-200 kOhm napajalne napetosti. 24-240V AC/DC Širina 45 mm 1 + 1 ali 2 preklopna kontakta Vijačna povezava Rele za nadzor izolacije SIRIUS 3UG4 z analogno nastavitvijo za nadzor neozemljenih (IT) omrežij za izolacijske napake, npr. B. v sistemih z visokimi zahtevami po razpoložljivosti (kemična industrija, avtomobilski inženiring, tiskarne), v ladijskem in železniškem sektorju ali v zasilnih virih napajanja.
Uporaba po vsem svetu zaradi široke napetosti in mednarodnih certifikatov. Nov prediktivni merilni princip omogoča najhitrejše reakcijske čase. Rele omogoča stalen samonadzor in ročno testiranje. Zanesljiva sistemska diagnostika zahvaljujoč jasnim sporočilom o napakah in preklopljivemu pomnilniku napak.
Poleg naprav za nadzor izolacije neozemljenih omrežij z izmenično napetostjo obstajajo tudi naprave za nadzor neozemljenih omrežij z enosmerno in izmenično napetostjo, vsaka z vijačnimi in vzmetnimi sponkami.
Navzgornji modul za razširitev merilnega območja je na voljo kot dodatna oprema.
Rele SIRIUS - program za vse primere.

Besedilo je strojno prevedeno.
