Name: Siemens 5SU16566KK10 FID stikalo/inštalacijski odklopnik 10 A
Brand: Siemens
SKU: 2864141
Availability: BackOrder

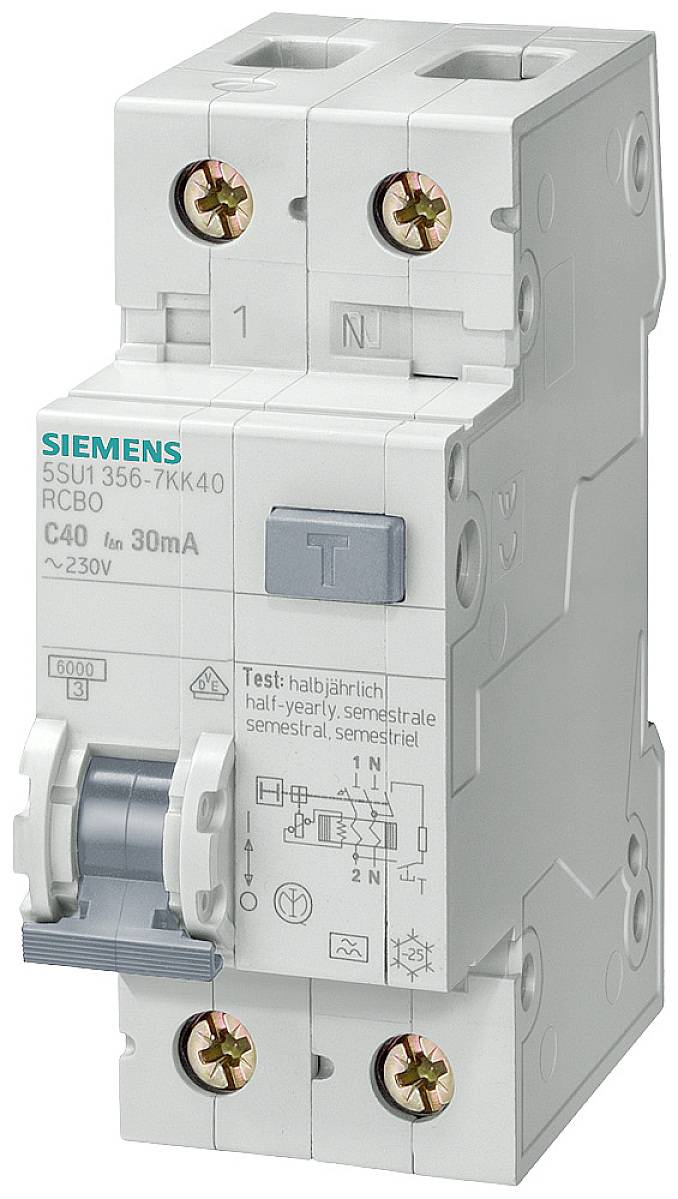

Varnostni odklopnik Siemens, model 5SU1356-7KK40, s tehničnimi specifikacijami za C40, 30mA, 230V.

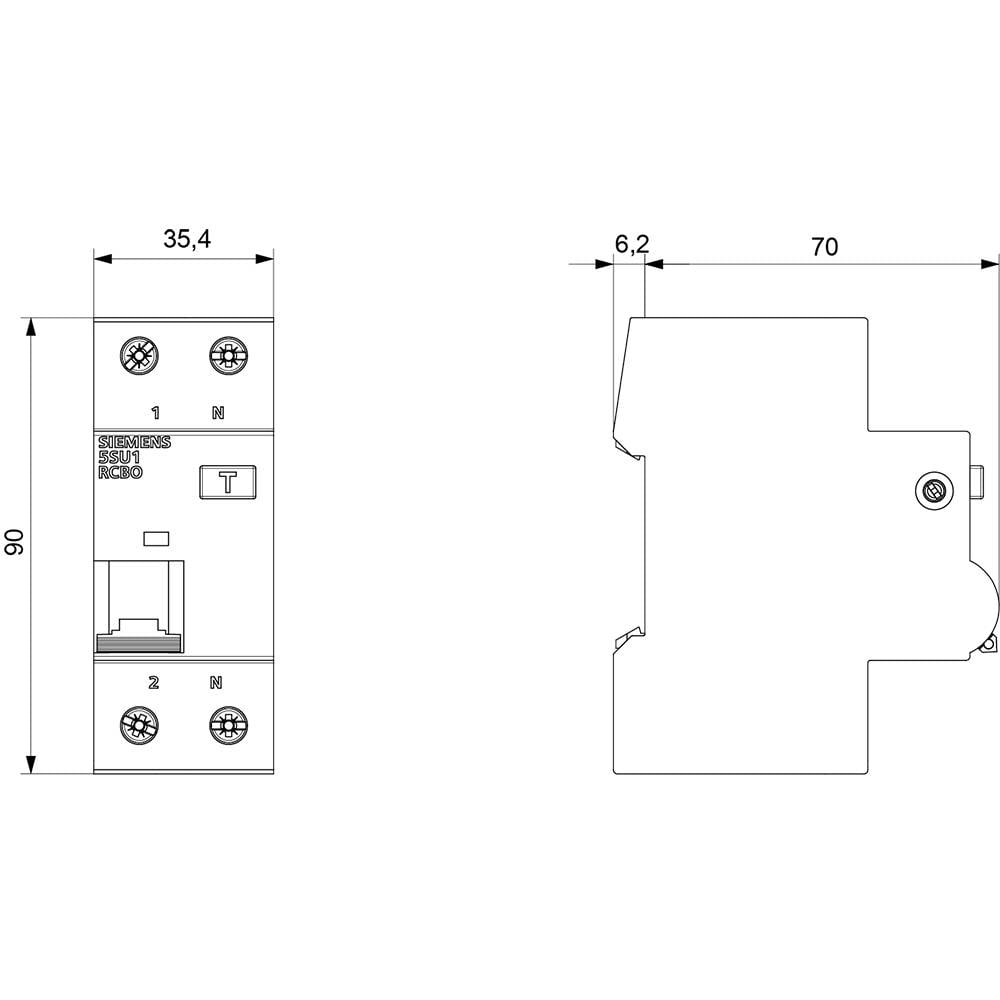

'Tehnična risba električnega naprave z dimenzijami: širina 35,4 mm, globina 70 mm, višina 90 mm.'

1/2

Slika je simbolična

Vrsta izdelka

FID stikalo/inštalacijski odklopnik

Število pinov

Značilnost sprožitve

Nazivni tok - zaokrožen

10 A

Zaviralna kapaciteta

6 kA

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,1.12.

Število

Set (i) - zaloga Nemčija

Skupaj (97,99 € / Kos)

97,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število širinskih delilnih enot: 2
Število testnih ciklov / za okoljsko testiranje: 28
Pritezni moment / z vijačno povezavo / najmanj: 2,5 Nm
Pritezni moment / z vijačno povezavo / največ: 3 Nm
Različica osnovnega tipa: 5SU1
Položaj vgradnje: poljuben
Vgradna globina: 70 mm
Mehanska življenjska doba (preklopni cikli) / tipično: 10000
Število polov / opomba: 1P+N
Število polov / z varovalko: 1
Položaj / napajalnega kabla: zgoraj ali spodaj
Lastnosti izdelka / zaščita pred nenamernim dotikom: da
Lastnost izdelka / brez halogenov: da
Lastnosti izdelka / možnost tesnjenja: da
Lastnost izdelka / brez silikona: da
Funkcija izdelka / preklapljanje nevtralnega vodnika: da
Preklopna zmogljivost (Icu+): 20 kA
Preklopna moč toka / po EN 60898: 6 kA
Tok preklopne zmogljivosti / po IEC 60947-2: 15 kA
Stopnja zaščite IP: IP20, z vgradnjo razdelilnika, s priključenimi vodniki
Temperatura okolice / med delovanjem / najmanj: -25 °C
Temperatura okolja / med delovanjem / največ: +55 °C
Izguba moči / pri nazivnem toku / pri izmeničnem toku / v ogretem delovnem stanju / na pol: 1,8 W
Izguba moči / največ: 3,6 W
Stopnja onesnaženosti: 2
Frekvenca napajalne napetosti: 50 Hz
Delovna frekvenca / Opomba: 50 Hz
Prenapetostna kategorija: III
Izklopna karakteristika: trenutna
Izklopni tok napake: 300 mA
Primernost za integracijo / podometno montažo: da
Izolacijska napetost: 264V
Zaščitna funkcija / lažno proženje: da
Napajalna napetost / za testno opremo / najmanj: 100 V
Prerez povezljivega vodnika / polno: 0,75 mm² - 35 mm²
Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra: 0,75 mm² - 25 mm²
Prerez priključnega vodnika / vijačni: 0,75 mm² - 35 mm²

Izvedba: brez odlašanja

Nazivna napetost (podrobnosti): 230/240 V/AC

Vrsta izdelka: FID stikalo/inštalacijski odklopnik

Število pinov: 2

Obratovalni razred: 3

Značilnost sprožitve: B

Skladnost z RoHS: Ja

Mere: (Š x V x G) 36 x 90 x 77 mm

Vsebina: 1 kos

Nazivni tok: 10 A

Nazivni tok - zaokrožen: 10 A

Zaviralna kapaciteta: 6 kA

Širina: 36 mm

Višina: 90 mm

Globina: 77 mm

: AC

: 70 mm

: 10 A

: 230 V

: B

: 264 V

: 0.3 A

: 3

: 2

: 2

: 2

: 1

: TRUE

: 0.75-35 mm²

: 0.75-35 mm²

: TRUE

: 2

: 4

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864141 Siemens 5SU16566KK10 FID stikalo/inštalacijski odklopnik 10 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864141 Siemens 5SU16566KK10 FID stikalo/inštalacijski odklopnik 10 A

Opis

Zaščitni preklopnik, 6 kA, 1P+N, tip A, 300 mA, B-Char, In: 10 A, Un AC: 230 V SENTRON 5SU1 Zaščitni preklopnik za kombinirano zaščito pred preobremenitvijo, kratkim stikom in okvarnim tokom
Naši RCBO (RCBO) so VDE testirani in certificirani v skladu z DIN EN 61009-1, DIN EN 61009-2-1. S svojimi dvokomornimi sponkami je tudi zelo enostavno povezati vodnike z različnimi prerezi. Dodatne zaščitne stikalne naprave Siemens SENTRON lahko hitro in enostavno priključite na 5ST3 pin zbiralke. Koda Datamatrix na napravi vam omogoča hiter dostop do vseh tehničnih podatkov v aplikaciji Siemens Industry Online Support.
Zaščitne stikalne naprave SENTRON je mogoče razširiti na številne funkcije z univerzalnim priborom iz modularnega sistema.
Optimalna tehnologija za vašo varnost - samo Siemens.
