Siemens 5SV33163 5SV3316-3 FID stikalo F 63 A 0.03 A 230 V

Dvopolni varnostni odklopnik Siemens z oznako '40 A'. Predvsem se uporablja v električnih tokokrogih za zaščito pred preobremenitvijo.

Slika je simbolična

Shematski simbol kontaktorja z glavnimi kontakti in simbolom tuljave. Prikazane so povezave in oznake kontaktov 1, 2, N.

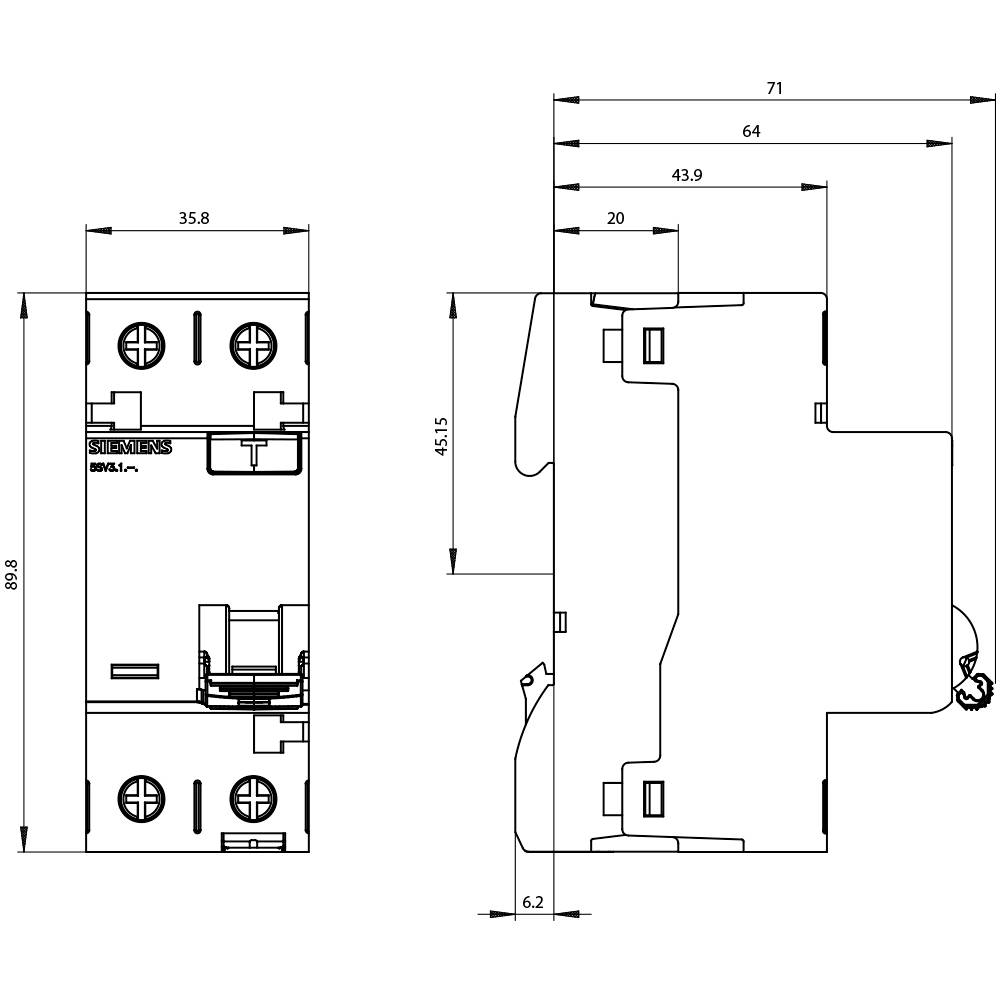

Tehnična risba električnega stikala z merami: višina 89,8 mm, širina 35,8 mm in globina 71 mm. Stranske projekcije in podrobne mere so prikazane.

1/3

Slika je simbolična

Vrsta izdelka

FID stikalo

Število pinov

Značilnost sprožitve

Nazivni-diferenčni tok

0.03 A

Nazivni tok - zaokrožen

63 A

Podatkovni list izdelka (PDF)

Dostava tor, 10.11.

Število

kos - zaloga Nemčija

Skupaj (389,00 € / Kos)

389,00 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

mehanska življenjska doba (preklopni cikli): 10000 IP20, z vgradnjo razdelilne plošče, s priključenimi vodniki

Vrsta izdelka: FID stikalo

Število pinov: 2

Značilnost sprožitve: F

Nazivni-diferenčni tok: 0.03 A

Nazivni tok: 63 A

Nazivni tok - zaokrožen: 63 A

Mere: (Š x V x G) 36 x 90 x 70 mm

Zaviralna kapaciteta: 0.8 kA

Vsebina: 1 kos

Nazivna napetost: 230 V

Širina: 36 mm

Višina: 90 mm

Globina: 70 mm

Skladnost z RoHS: Ja

: DIN rail

: AC

: 70 mm

: 63 A

: 230 V

: 2000 V

: 2

: 0.03 A

: F

: FALSE

: 10 kA

: 3 kA

: 1

: 2

: 2

: TRUE

: 7035

: 5.3 W

: 50 Hz

: IP20

: TRUE

: TRUE

: 6

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1731786 Siemens 5SV33163 5SV3316-3 FID stikalo F 63 A 0.03 A 230 V

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1731786 Siemens 5SV33163 5SV3316-3 FID stikalo F 63 A 0.03 A 230 V

Opis

Odklopnik FI, 2-polni, tip F, kratkočasovna zakasnitev, In: 63 A, 30 mA, Un AC: 230 V Odklopnik FI je zaščitna naprava na diferenčni tok za zaščito pred nenamernim dotikom Patentirane zaščitne naprave na diferenčni tok podjetja Siemens so pomemben del zaščitnih komponent SENTRON za električno napeljavo, saj preprečujejo življenjsko nevarne električne nesreče z varnim izklopom nevarnih diferenčnih tokov na zemljo. Požare, ki jih povzroči elektrika, je mogoče preprečiti takoj, ko nastanejo. Bodisi z neposrednim dotikom delov pod napetostjo med delovanjem ali s posrednim dotikom opreme - zaščita je dosežena predvsem s hitrim izklopom. Glavne značilnosti Siemensovih RCCB 5SV so: 1. Celovita zaščita ljudi in premoženja pred električnim udarom. 2. Naj gre za sinusne AC diferenčne tokove ali gladke enosmerne diferenčne tokove – Siemens ponuja pravi tip in posebne izvedbe za vse zahteve. 3. Zanesljiva varnost med namestitvijo zahvaljujoč standardno vključeni oprijemu in zaščiti pred dotikom. 4 Odstranitev brez orodja z vodilne tirnice ali s sklopa zbiralke zahvaljujoč priročnemu drsnemu ročnemu upravljanju. 5. Podatkovna matrična koda na sprednji strani naprave hitro in enostavno zagotavlja vse informacije o odklopniku na diferenčni tok. 6. Bodite zaščiteni v skladu s standardi: zaščitna stikala na diferenčni tok ustrezajo določilom DIN VDE. 7. Optimalna tehnologija za vašo varnost - samo od Siemensa.

Besedilo je strojno prevedeno.
