Name: Siemens 5TY13503MF10 5TY1350-3MF10 elektronska zaščitna stikalna naprava 1-fazni F 2-polni 0.03 A 230 V
Brand: Siemens
SKU: 3123487
Availability: SoldOut

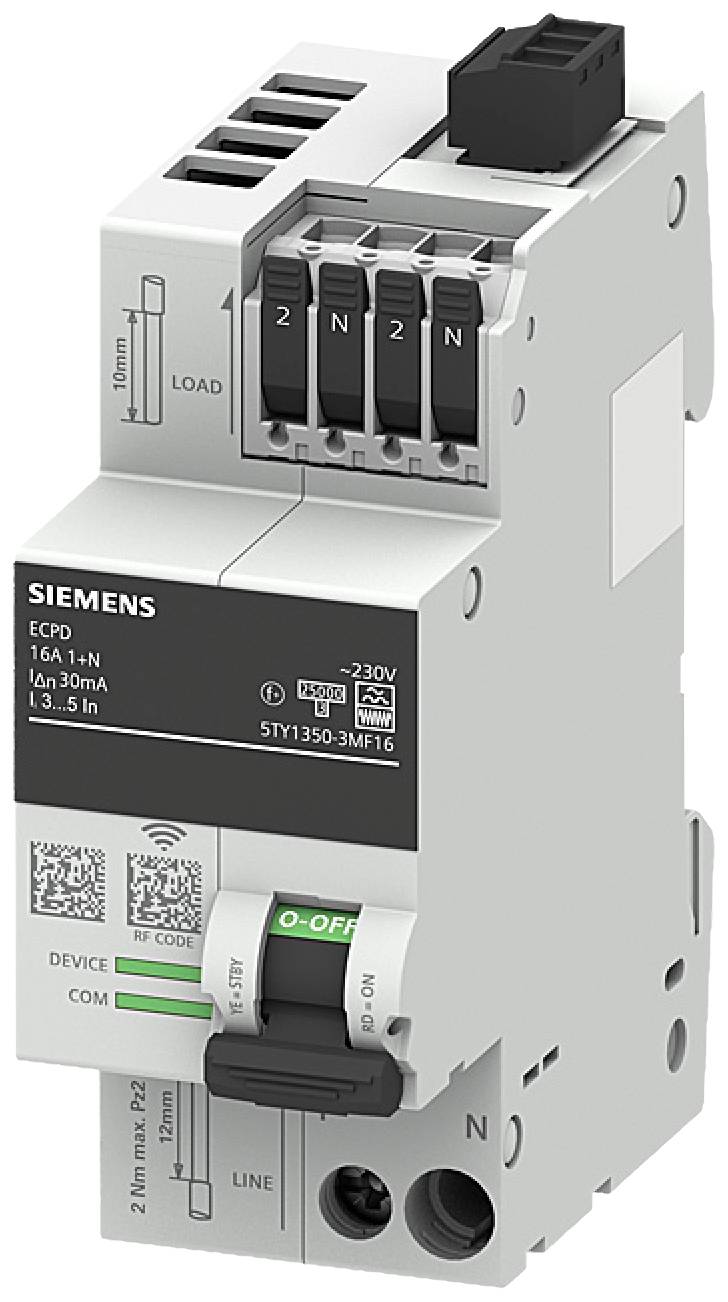

Dvopolni odklopnik Siemens z zeleno pozicijo stikala 'I-OFF', s tehničnimi podatki, natisnjenimi na napravi.

Diagram prikazuje energetski distribucijski sistem z glavno, podrejeno in namestitveno distribucijo, povezano z e-poštnim strežnikom in oblakom.

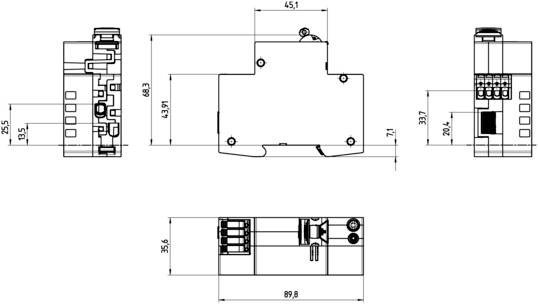

'Tehnična risba električnega komponenta z merami: 89,8 mm x 36,6 mm x 68,3 mm. Pogled sprednjo, zgoraj in s strani.'

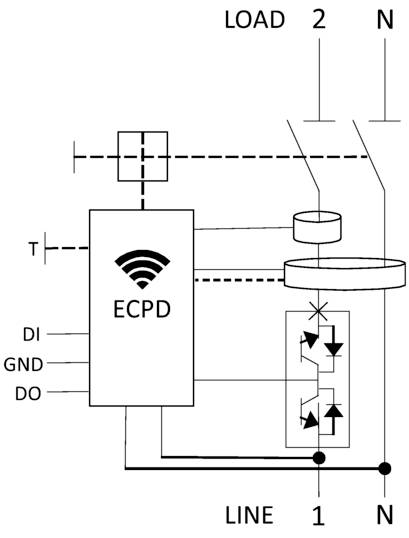

Električna shema prikazuje ECPD modul s povezavami do različnih vodnikov. Oznake: 'LOAD', 'LINE', '2', '1', 'N', 'T', 'DI', 'GND', 'DO'.

1/4

Vrsta izdelka

elektronska zaščitna stikalna naprava

Število pinov

Značilnost sprožitve

Nazivni-diferenčni tok

0.03 A

Mere

(Š x V x G) 36 x 90 x 70 mm

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Ni na voljo

Skupaj (615,00 € / Kos)

615,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izvedba električnega priključka (omrežna stran / napajalna stran): vijačni priključek
Izvedba električnega priključka (obremenitvena stran): priključek brez orodja
Prerez povezljivega vodnika na strani napajanja/omrežja
enožilni najmanj: 0,75 mm 2
največja enožična: 16 mm 2
najmanjši navoj: 0,75 mm 2
največja vpletenost: 16 mm 2
fino vrv z jedrom največ: 10 mm 2
fino vrv z najmanjšo obdelavo jedra: 0,75 mm 2
Tok preklopne zmogljivosti po EN 60898-1 Nazivna vrednost: 75 kA
Zaščita dotika pred električnim udarom v skladu z EN 50274: varna za prste in hrbtišče
Mehanska življenjska doba (preklopni cikli) tipično: 10.000
Razred lastnosti spotikanja: temelji na B (takojšnje sprožanje na območju
3 ... 5 * In / zakasnjeno proženje v območju 1,05 - 1,13 * In)
Neto teža: 164 g

Vrsta izdelka: elektronska zaščitna stikalna naprava

Število pinov: 2

Značilnost sprožitve: F

Nazivni-diferenčni tok: 0.03 A

Mere: (Š x V x G) 36 x 90 x 70 mm

Izvedba: 1-fazni

Izvedba: ECPD 1+N

Zaviralna kapaciteta: 10 A

Vsebina: 1 kos

Nazivna napetost: 230 V

Širina: 36 mm

Višina: 90 mm

Globina: 70 mm

Vrsta: 5TY1

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 elektronska zaščitna stikalna naprava 1-fazni F 2-polni 0.03 A 230 V

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 elektronska zaščitna stikalna naprava 1-fazni F 2-polni 0.03 A 230 V

Opis

Zahvaljujoč svojemu inovativnemu konceptu elektronske zaščitne stikalne naprave 5TY1 COM združujejo zaščitne in udobne funkcije, ki so zdaj znane na način, kot ga še niste videli. Z izjemo osnovnih funkcij se lahko funkcije aktivno vklapljajo in izklapljajo ter parametrirajo tako, da jih je mogoče prilagoditi posamezni aplikaciji. Te naprave so podprte v Powercenter 1000 z različico vdelane programske opreme 3.0 ali novejšo.

Poleg že znanih merilnih funkcij je zdaj dodana možnost spreminjanja varovanih parametrov, kar pomeni, da je zdaj mogoče individualno prilagoditi, kako se naprava obnaša glede na vzrok sprožitve (npr. kratek stik / preobremenitev). V napravi je novo stanje, imenovano stanje pripravljenosti (STBY). To omogoča na primer preklapljanje z uporabo močnostnih polprevodnikov med ON (prevodni tok, kot so današnje zaščitne preklopne naprave) in STBY (neprevodni / visoko uporni). B. za izklop nezaželenih izgub pri porabnikih v pripravljenosti ali za njihov ponovni vklop po izklopu zaradi preobremenitve.

Z drugim zaščitenim parametrom se lahko občutljivost sprožitve RCD spremeni iz standardne (22,5 mA) v občutljivo (18,0 mA) ali robustno (27,0 mA), da ustreza posamezni aplikaciji.

Poleg tega ima naprava vgrajen samotest, ki ciklično spremlja napravo glede nepravilnosti in po potrebi izklopi napravo, da doseže varno stanje.

Obstajajo različice z različnimi jakostmi toka, ki jih je možno tudi individualno prilagoditi.

Nazivna napetost je 230 V AC, vendar naprava deluje v območju od 85 do 255 V. Poleg tega je mogoče aktivirati integrirano funkcijo POP (Power Overvoltage Protection) (privzeto = aktivno) za zaščito priključenih porabnikov pred prenapetostmi.
