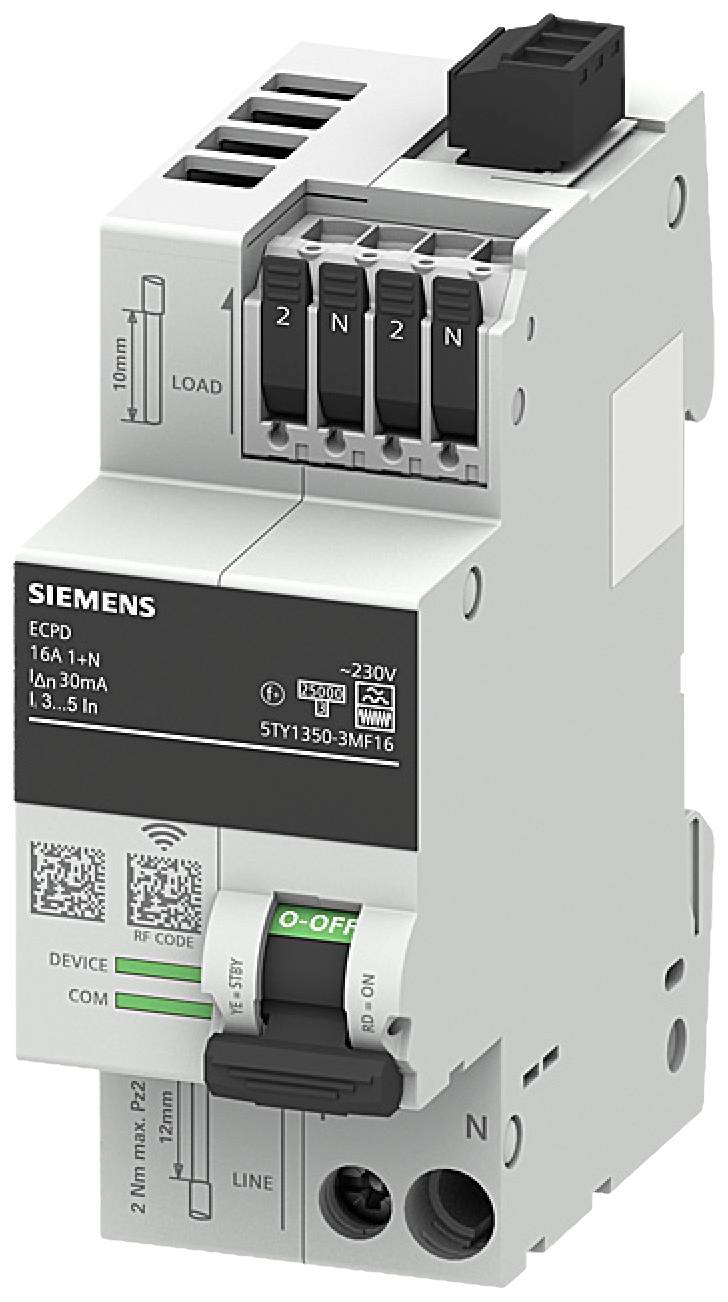

Siemens 5TY13503MF16 5TY1350-3MF16 elektronska zaščitna stikalna naprava 1-fazni F 2-polni 0.03 A 230 V

Zaščitne stikalne naprave s komunikacijskimi in merilnimi funkcijami
Zaščitne stikalne naprave s komunikacijskimi in merilnimi funkcijami so bistvena komponenta digitalizacijskih rešitev SENTRON.
Razpoložljivost rastlin se poveča z zgodnjim odzivom na opozorilna sporočila. Zaščitne funkcije še naprej zagotavljajo varno in zanesljivo zaščito v končnem tokokrogu. Funkcija komunikacije in merjenja pa olajša iskanje vzroka napak s poročanjem o sprožilnem razlogu, kar omogoča sklepanje o napakah opreme. Dodatno prednost zagotavljajo integrirani števci obratovalnih ur in sprožilcev, ki prispevajo k boljšemu načrtovanju vzdrževanja. Poleg tega zaščitne stikalne naprave z merilnimi in komunikacijskimi funkcijami beležijo električne parametre, kot so energija, aktivna moč, tok, napetost, omrežna frekvenca in temperatura. To poveča preglednost in omogoča razčlenitev porabe energije v končnih tokokrogih. Z nastavitvijo pragov alarma in dodatnim merjenjem diferencialnih tokov v več frekvenčnih območjih je mogoče natančno lokalizirati vzroke napak.
Zaradi svoje kompaktne zasnove so zaščitne stikalne naprave idealne tako za predelavo kot za novogradnje. Sistem je mogoče enostavno zagnati s programsko opremo SENTRON Powerconfig za računalnik ali aplikacijo SENTRON Powerconfig mobile za mobilne naprave.

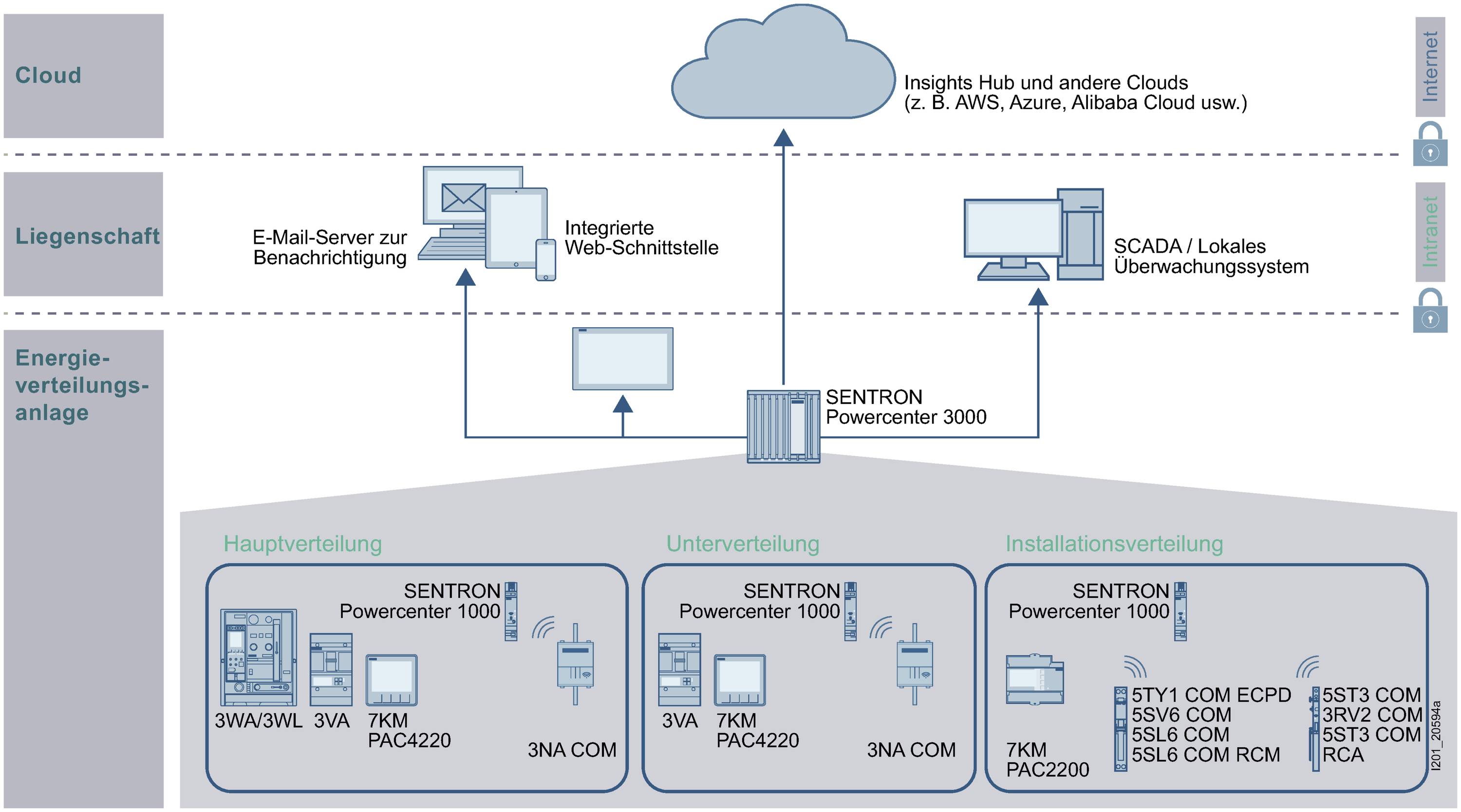

Podatkovni oddajnik-sprejemnik SENTRON Powercenter 1000 je srce sistema komunikacijsko zmožnih zaščitnih stikalnih naprav. Ta zbira izmerjene vrednosti iz povezanih zaščitnih stikalnih naprav in jih prenaša v sisteme višje ravni. Izmerjene vrednosti iz do 24 komunikacijsko sposobnih naprav SENTRON se brezžično prenašajo v SENTRON Powercenter 1000, ki izbrane podatke shranjuje do 30 dni. Višji sistemi lahko dostopajo do podatkov prek vmesnikov oddajnika-sprejemnika podatkov. Bodisi lokalno prek Bluetooth® ali prek Etherneta v lokalnem omrežju. Uporablja se protokol Modbus TCP, ki ga je mogoče enostavno integrirati v druge sisteme.

Zahvaljujoč inovativnemu konceptu elektronska stikala 5TY1 COM združujejo danes znane zaščitne in priročne funkcije na način, ki ga še nismo videli. Funkcije – razen osnovnih funkcij – je mogoče aktivno vklopiti in izklopiti ter parametrizirati, tako da je mogoča prilagoditev posamezni aplikaciji. Te naprave so podprte v Powercenterju 1000 od različice vdelane programske opreme 3.0 naprej.

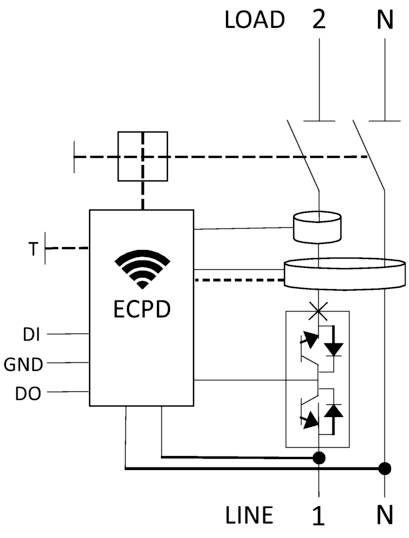

Poleg že znanih merilnih funkcij je zdaj na voljo možnost spreminjanja zaščitenih parametrov, kar pomeni, da je mogoče glede na vzrok sprožitve (npr. kratek stik / preobremenitev) obnašanje naprave individualno prilagoditi. V napravi je novo stanje, imenovano stanje pripravljenosti (STBY). To omogoča preklapljanje med VKLOPOM (prevodnim, kot so današnje zaščitne stikalne naprave) in STBY (neprevodnim/visokoupornim) s pomočjo močnostnih polprevodnikov, na primer za izklop neželenih izgub pri porabnikih v stanju pripravljenosti ali za njihov ponovni vklop po preobremenitvi.
Drug zaščiten parameter omogoča spreminjanje občutljivosti sprožitve RCD iz standardne (22,5 mA) v občutljivo (18,0 mA) ali robustno (27,0 mA), da ustreza posamezni aplikaciji.
Poleg tega ima naprava vgrajen samodejni test, ki ciklično spremlja napravo glede nepravilnosti in jo po potrebi izklopi, da doseže varno stanje.
Obstajajo različice z različnimi jakostmi toka, ki jih je mogoče tudi individualno nastaviti.
Nazivna napetost je 230 V AC, vendar naprava deluje v območju od 85 do 255 V. Poleg tega je mogoče aktivirati integrirano funkcijo POP (zaščita pred prenapetostjo) (privzeto = aktivno), da zaščiti priključene porabnike pred prenapetostjo.

Besedilo je strojno prevedeno.
