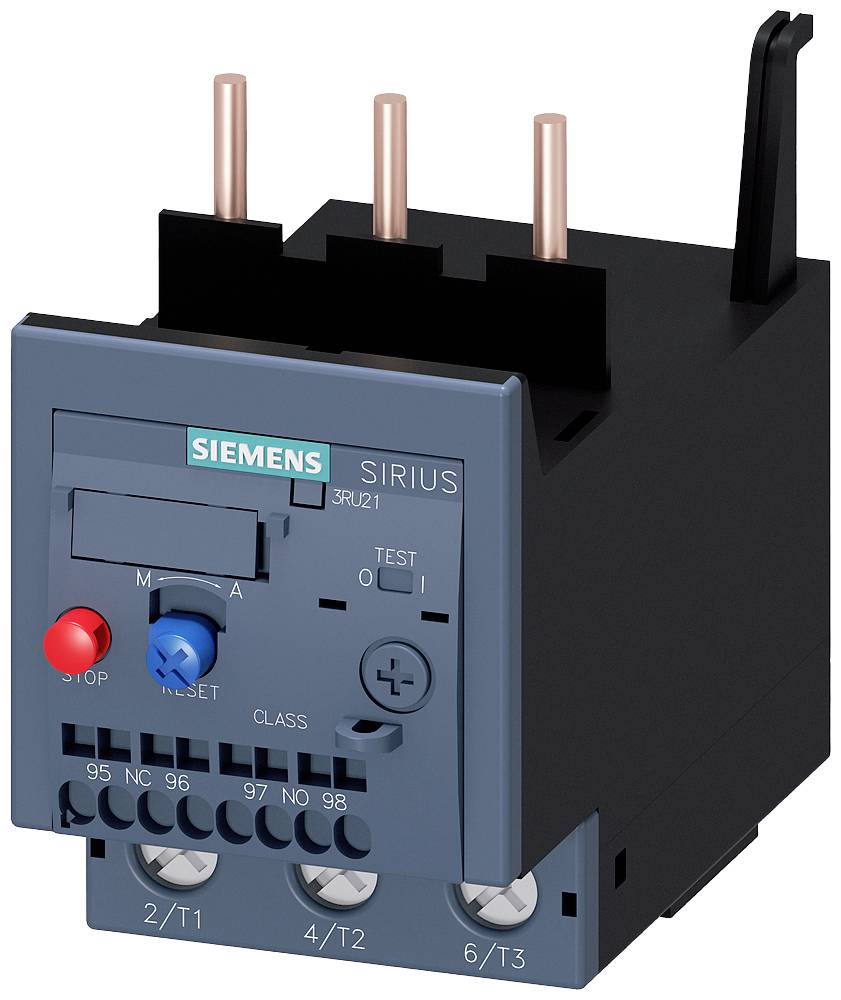

Siemens rele za preobremenitev 690 V/AC 1 odpiralo, 1 zapiralo 1 kos 3RU2136-1JD0 preobremenitev
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
rele za preobremenitev
Funkcije
preobremenitev
Maks. obratovalna napetost
690 V/AC
Kontakt
1 odpiralo
1 zapiralo
Preklopna napetost (maks.)
690 V/AC
Podatkovni list izdelka (PDF)
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
95,99 €
3
3% = 2,66 €
93,33 €
5
4% = 3,72 €
92,27 €
10
5% = 4,43 €
91,56 €
25
5% = 5,23 €
90,76 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (95,99 € / Kos)
95,99 €
z DDV
Tehnične specifikacije
- Vrsta montaže: Montaža na kontaktor
- Tip preseka povezljivih vodnikov / za AWG linije / za glavne kontakte: 2x (18 ... 2), 1x (18... 1)
- Tip preseka povezljivih vodnikov / za AWG linije / za pomožne kontakte: 2x (20 ... 14)
- Vrsta preseka povezljivega vodnika / za glavne kontakte / fino vijačni / z obdelavo konca jedra: 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
- Vrsta preseka priključnega vodnika / za pomožne kontakte / fino vijačni / z obdelavo konca jedra: 2x (0,5 ... 1,5 mm²)
- Tip preseka povezljivega vodnika / za pomožne kontakte / finožilni / brez obdelave koncev žice: 2x (0,5 ... 2,5 mm²)
- Tip prereza priključnega vodnika / za glavne kontakte / polnožilni ali vijačni: 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
- Vrsta preseka povezljivega vodnika / za pomožne kontakte / polna ali vijačna: 2x (0,5 ... 2,5 mm²)
- Nadmorska višina namestitve / nad morsko gladino / največ: 2000 m
- Izvedba vložka varovalke / za zaščito pred kratkim stikom pomožnega stikala / potrebno: gG varovalka: 6 A, hitro delujoča: 10 A
- Razred spotikanja: RAZRED 10
- Velikost kontaktorja / združljiva / specifična za podjetje: S2
- Velikost preobremenitvenega releja: S2
- Zaščita pred električnim udarom: varna za prste pri navpičnem dotiku s sprednje strani
- Obratovalni tok / pri AC-3 / pri 400 V: 10 A
- Položaj vgradnje: poljuben
- Nastavljiva tokovna odzivna vrednost / od toka odvisna preobremenitvena sprostitev / začetna vrednost: 7 A
- Nastavljiva odzivna vrednost toka / od toka odvisne preobremenitvene sprostitve / končna vrednost: 10 A
- Izolacijska napetost / s stopnjo onesnaženosti 3: 690 V/AC
- Prenapetostna napetost: 6000V
- Razporeditev električnega priključka / za glavni tokokrog: zgoraj in spodaj
- Število normalno odprtih kontaktov / za pomožne kontakte / opomba: za sporočilo "sproženi".
- Število NC kontaktov / za pomožne kontakte / Opomba: za odklop kontaktorja
- Pritezni moment / za glavne kontakte / z vijačno povezavo / največ: 4,5 Nm
- Izvedba prikazovalnika / za preklapljanje stanja: drsnik
- Izvedba navoja / priključni vijak / za glavne kontakte: M6
- Izvedba pomožnega stikala: integrirano
- Izvedba odklopnika / za zaščito pred kratkim stikom pomožnega stikala / potrebno: 6A (Ik manj ali enako 0,5 kA; U manj kot ali enako 260V)
- Različica stebla izvijača: premer 5 ... 6 mm
- Različica preobremenitvenega sproščanja: toplotna
- Delovna frekvenca: 50 - 60 Hz
- Velikost konice izvijača: Pozidriv Gr. 2
- Najvišja dovoljena napetost za varno ločitev / v omrežjih z ozemljenim zvezdiščem / med pomožnim in pomožnim tokokrogom: 415 V
- Najvišja dovoljena napetost za varno ločitev / v omrežjih z neozemljenim zvezdiščem / med pomožnim in pomožnim tokokrogom: 415 V
- Komponenta izdelka/indikator izklopa: da
- Sestavni del izdelka/pomožno stikalo: da
- Sestavni del izdelka / gumb RESET: da
- Sestavni del izdelka / gumb STOP: da
- Funkcija izdelka / samodejna ponastavitev: da
- Funkcija izdelka/zaznavanje izpada faze: da
- Funkcija izdelka / zaščita pred preobremenitvijo: da
- Izguba moči / pri nazivnem toku / pri izmeničnem toku / v ogretem delovnem stanju: 7,5 W
- Izguba moči / pri nazivnem toku / pri izmeničnem toku / v ogretem delovnem stanju / na pol: 2,5 W
- Tok polne obremenitve (FLA) / za 3-fazni AC motor / pri 600 V: 10 A
- Čas obnovitve / po izklopu zaradi preobremenitve / s samodejnim ponastavitvijo / običajno: 10 min
- Čas obnovitve / po sprožitvi zaradi preobremenitve / z daljinskim ponastavitvijo: 10 min
- Čas obnovitve / po izklopu zaradi preobremenitve / z ročnim ponastavitvijo: 10 min
- Vrsta izdelka
rele za preobremenitev
- Vrsta
3RU2136-1JD0
- Funkcije
preobremenitev
- Delovna napetost
690 V/AC
- Maks. obratovalna napetost
690 V/AC
- Obratovalna napetost
690 V/AC (max)
- Značilnosti
samodejno/ročno stikalo

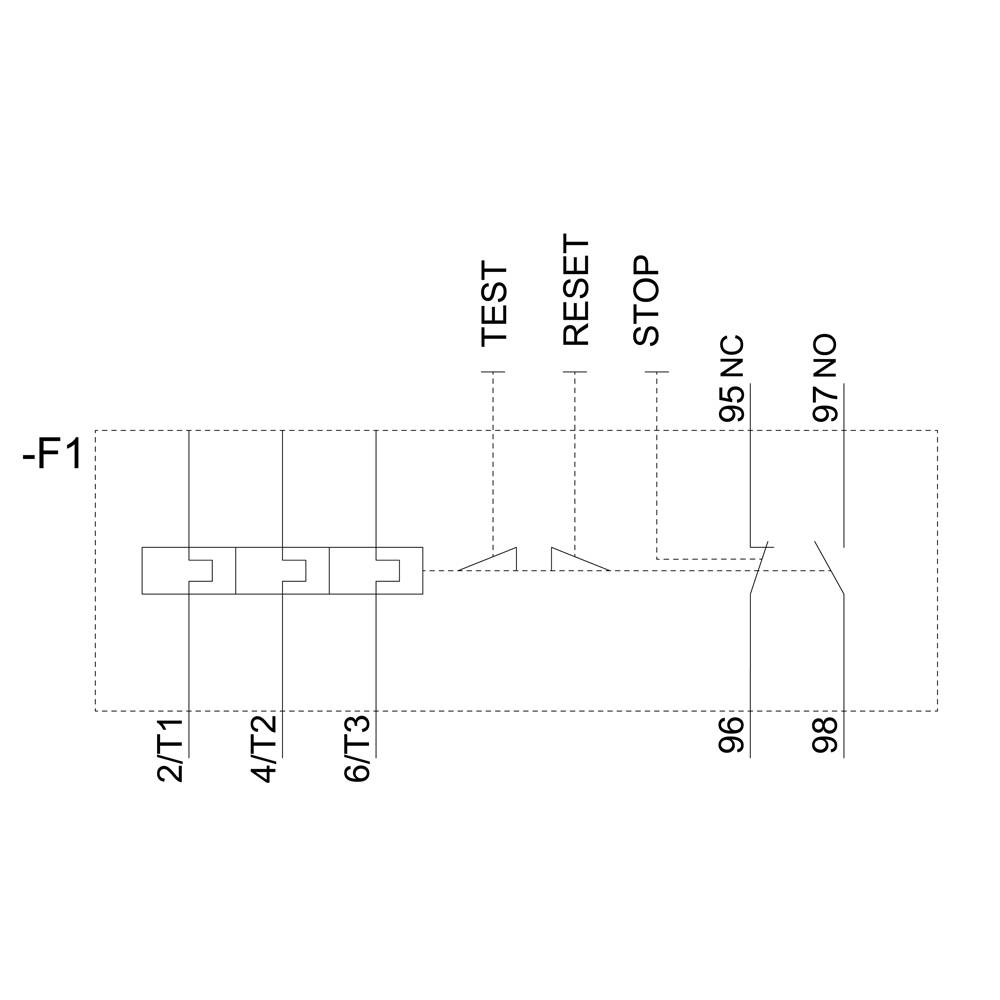

- Kontakt
1 odpiralo
1 zapiralo
- Preklopna napetost (maks.)
690 V/AC
- Priključek
vijačni
vzmetna sponka
- Min. temperatura
-40 °C
- Maks. temperatura
+70 °C
IP00
IP20

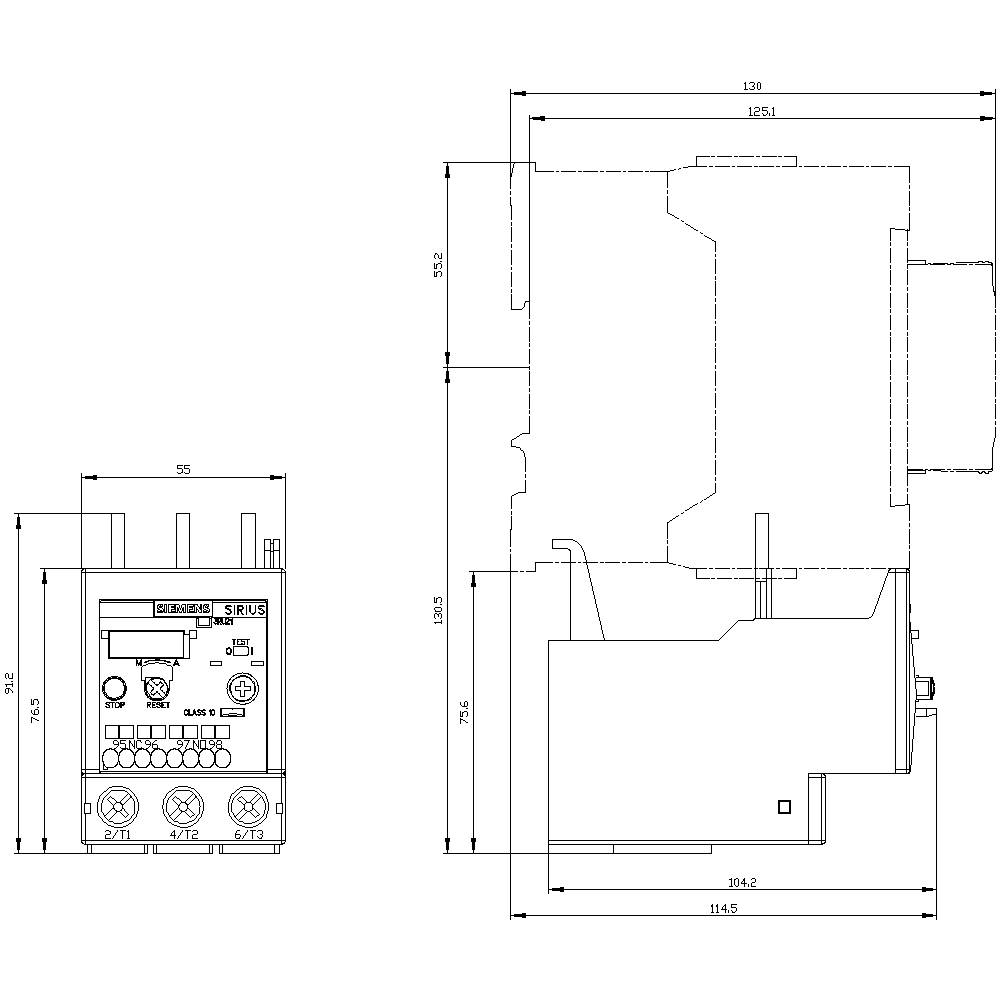

- Širina
55 mm
- Višina
90 mm
- Globina
105 mm
- Mere
(Š x V x G) 55 x 90 x 105 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2863491 Siemens rele za preobremenitev 690 V/AC 1 odpiralo, 1 zapiralo 1 kos 3RU2136-1JD0 preobremenitev
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2863491 Siemens rele za preobremenitev 690 V/AC 1 odpiralo, 1 zapiralo 1 kos 3RU2136-1JD0 preobremenitev
Opis
Termični preobremenitveni rele 7...10 A za zaščito motorja Velikost S2 RAZRED 10 Glavno vezje priključka kontaktorja: vijačni priključek. Pomožni tokokrog: vzmetna sponka, ročni/avtomatski RESET SIRIUS 3RU2 termični preobremenitveni rele za tokovno odvisno zaščito bremen z normalnim zagonom pred nedopustno visokim segrevanjem kot posledica preobremenitve ali izpada faze.
Ta serija je posebej prilagodljiva in stroškovno učinkovita. Svetovne odobritve (npr. IEC in UL/CSA) in uporabe v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so samoumevne.
Na voljo z različnimi območji nastavitve sprožilca preobremenitve. Na voljo so z vijačnimi ali vzmetnimi priključki za hitro povezavo, ki ne potrebuje vzdrževanja in je odporna na tresljaje, ter za posamezno namestitev.

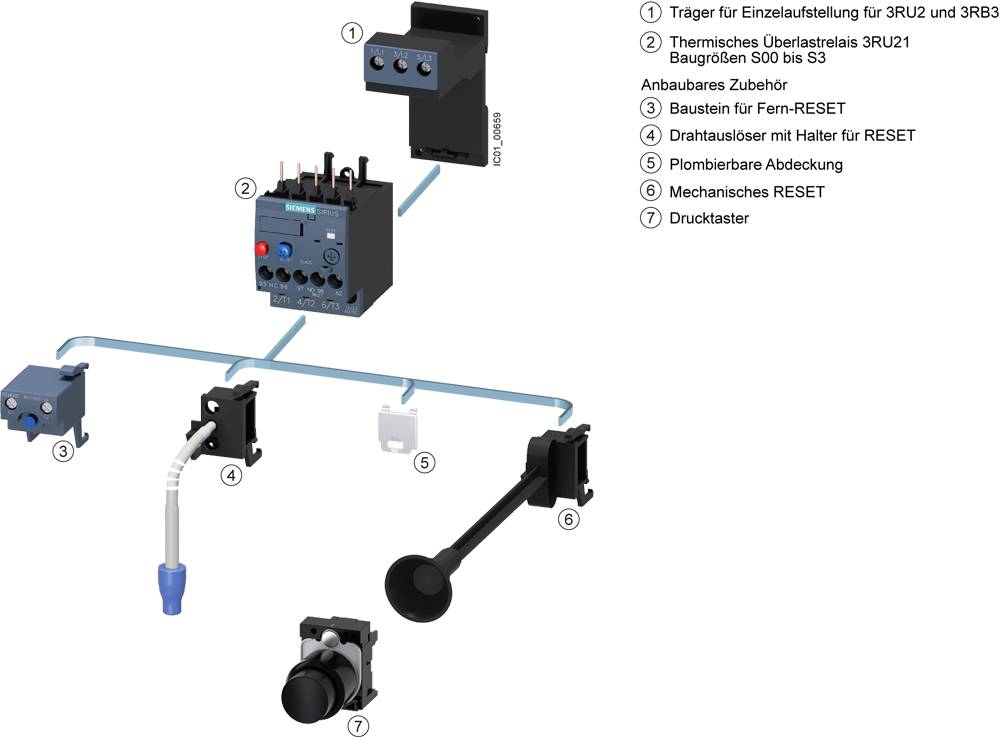

Dodatki dosledno ustrezajo vsem velikostim od S00 do S3.
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.
