Name: Siemens spremljanje obremenitve 1 odpiralo, 1 zapiralo, 1 menjalo 1 kos 3RF2950-0GA16 zakasnjen delovni vklop
Brand: Siemens
SKU: 2863508
Availability: BackOrder

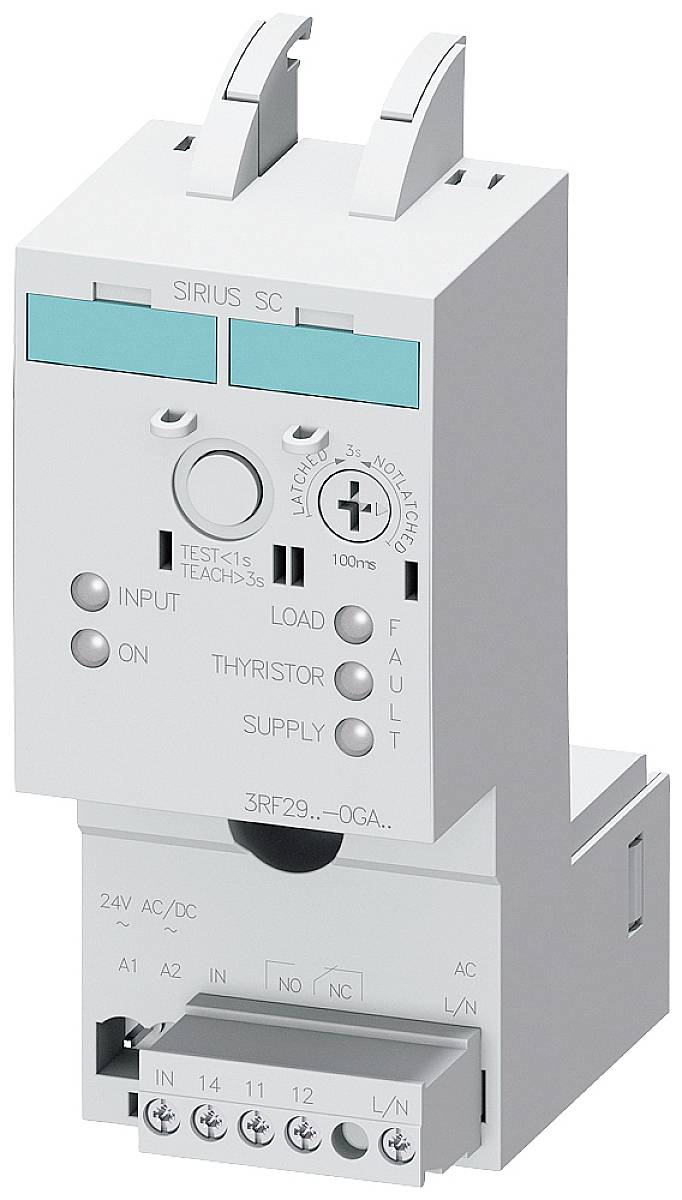

Industrijski rele, označen z 'SIRIUS SC', prikazuje testne tipke, priključne sponke in funkcijske indikatorje za električne krmilne sisteme.

Odprta električna omarica prikazuje različne elektronske komponente in kabelske povezave.

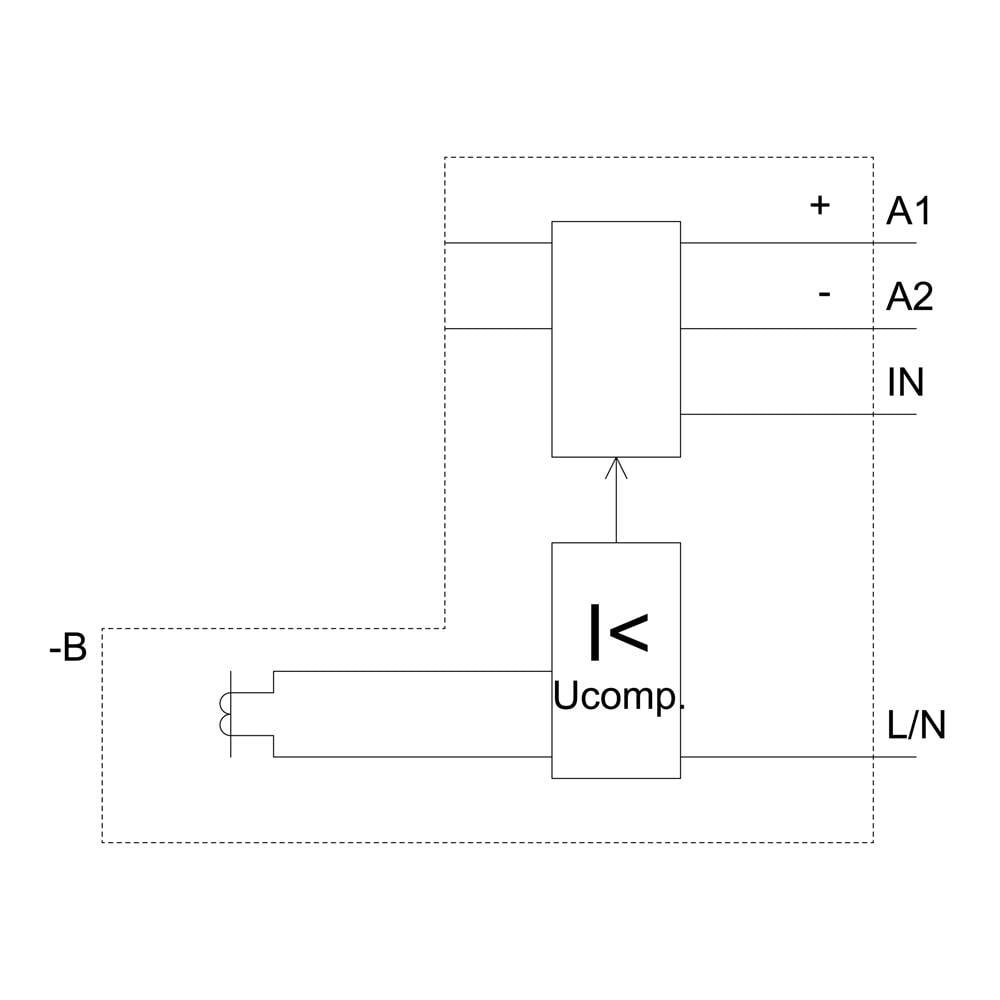

Blokovska shema prikazuje električno vezje: povezava od -B do L/N. Označeni Plus, Minus, IN, A1, A2. Ucomp opomba.

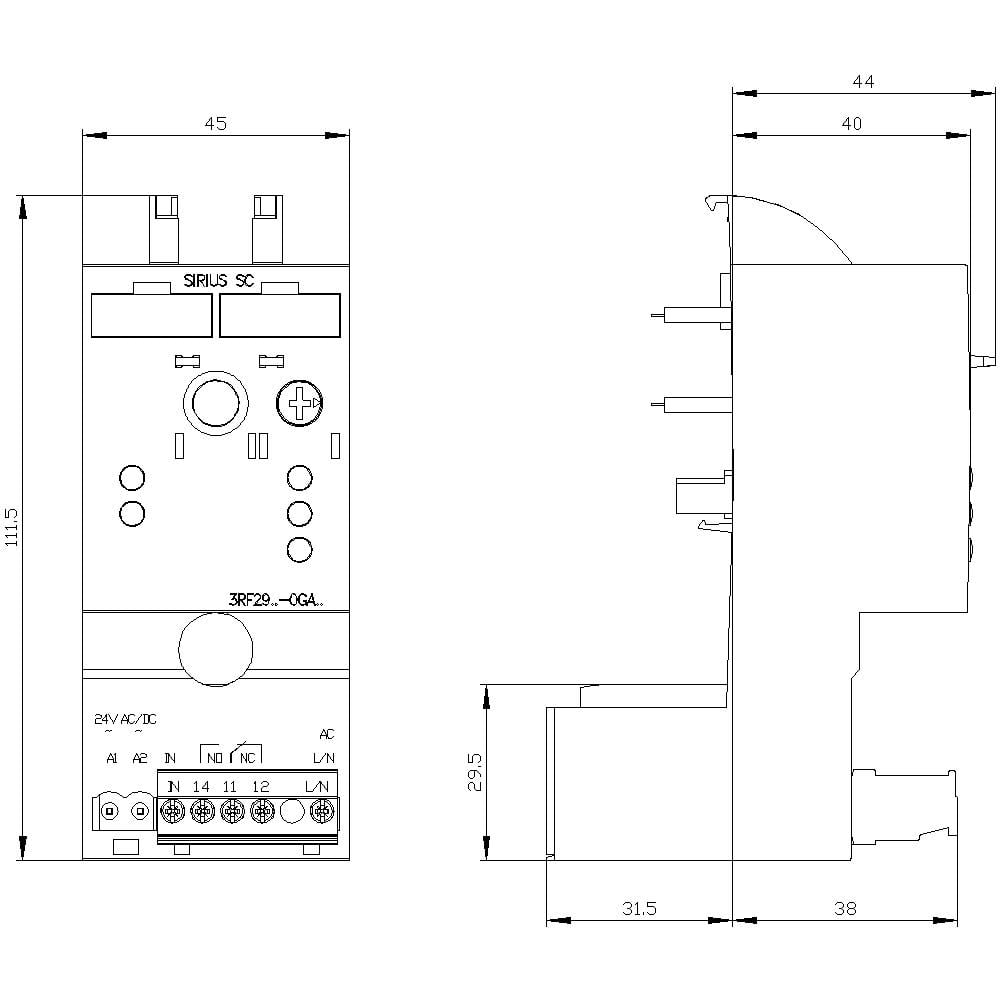

Tehnična risba električnega stikala. Prikazuje sprednji in stranski pogled z dimenzijami, priključnimi sponkami in oznakami.

1/4

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

spremljanje obremenitve

Funkcije

zakasnjen delovni vklop

Maks. obratovalna napetost

600 V/AC

Kontakt

1 odpiralo

1 zapiralo

1 menjalo

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,18.12.

Število

Set (i) - zaloga Nemčija

Skupaj (184,99 € / Kos)

194,99 €

-5 %

184,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Dolžina izolacije / za pomožne in krmilne kontakte: 7 mm
Tip preseka povezljivih vodnikov za AWG linije / za pomožne in krmilne kontakte: 1x (AWG 20 ... 12)
Tip prereza priključnega vodnika za pomožne in krmilne kontakte / polno: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Tip prereza povezljivega vodnika za pomožne in krmilne kontakte / fino vijačni z/brez obdelave konca jedra: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Odzivni zakasnitveni čas: 0,1 - 3 s
Serijska namestitev: da
Nadmorska višina namestitve / največ: 1000 m
Izvedba preklopne funkcije: preklop
Izvedba navoja priključnega vijaka / pomožnih in krmilnih kontaktov: M3
Delovna frekvenca: 50 - 60 Hz
Obratovalna napetost pomožnih kontaktov: 15 - 30 V DC/AC
Delovni tok pri AC-1 / pri 400 V: 50 A
Izolacijska napetost: 600V
Premer luknje tokovnega transformatorja: 17 mm
Zaščita pred dotikom na sprednji strani: varna za prste pri navpičnem dotiku s sprednje strani
Stopnja onesnaženosti: 3

Vrsta embalaže: Piece

Vrsta izdelka: spremljanje obremenitve

Vrsta: 3RF2950-0GA16

Funkcije: zakasnjen delovni vklop

Min. obratovalna napetost: 400 V/AC

Maks. obratovalna napetost: 600 V/AC

Obratovalna napetost: 400 - 600 V/AC

Značilnosti: vtični

Kontakt: 1 odpiralo
1 zapiralo
1 menjalo

Preklopna napetost (maks.): 600 V DC/AC

Priključek: vijačni

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

: IP20

Širina: 45 mm

Višina: 111.5 mm

Globina: 69.5 mm

Premer: 17 mm

Mere: (Ø x V) 17 mm x 111.5 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2863508 Siemens spremljanje obremenitve 1 odpiralo, 1 zapiralo, 1 menjalo 1 kos 3RF2950-0GA16 zakasnjen delovni vklop

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2863508 Siemens spremljanje obremenitve 1 odpiralo, 1 zapiralo, 1 menjalo 1 kos 3RF2950-0GA16 zakasnjen delovni vklop

Opis

Nadzor obremenitve, razširjeno območje toka 50 A / 40 °C 400 … 600 V / AC/DC 24 V za polprevodniške releje / kontaktorje Preprost, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
