Name: siva 100 A 4 menjalo Siemens 3KD30322ME100
Brand: Siemens
SKU: 2263573
Availability: BackOrder

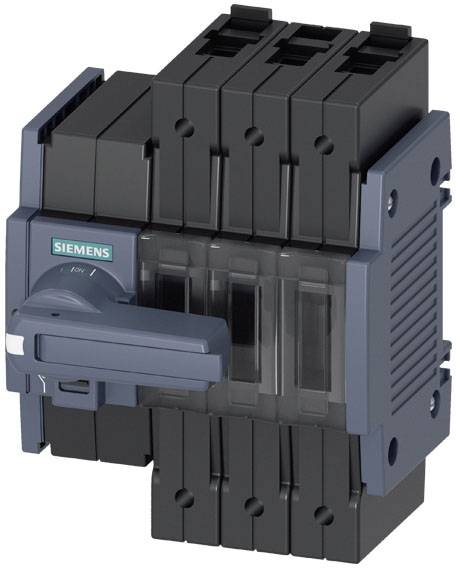

Siv stikalni odklopnik Siemens z ročajem in več priključki. Glavna komponenta za električne krmilne sisteme.

'Q' mit vertikalen Linien in kombinaciji s pikami povezuje številke od 1 do 6 v naraščajočem vrstnem redu.

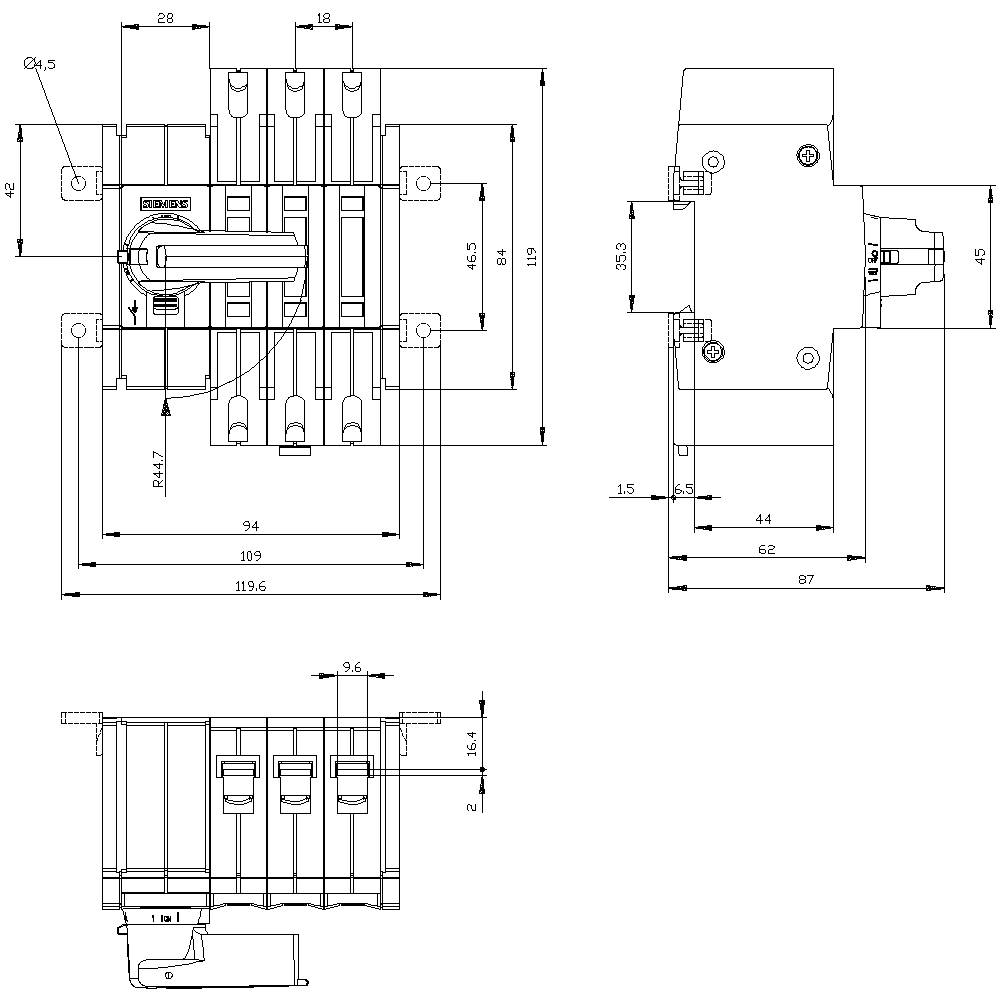

Tehnična risba električnega stikala s stransko in čelno projekcijo. Natančne mere so podane v milimetrih.

1/3

Slika je simbolična

Število pinov

Nazivni tok - zaokrožen

100 A

Kontakt

4 menjalo

Obratovalna napetost

1000 V/AC

Barva

siva

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,18.11.

Število

kos - zaloga Nemčija

Skupaj (174,99 € / Kos)

174,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zaslon zaslona / za ročno upravljanje prikaza preklopnega položaja: ON-OFF-TEST
Zasnova električne povezave za glavno vezje: omarica
Velikost ločilnega stikala: 1
Vrsta pritrditve: pritrditev z vijakom in DIN letev 35 mm
Pritrditev na tla: da
Izolacijska napetost: 1000 V
Zaklepanje: da
Vrsta zaščite: IP20
Temperatura okolice med delovanjem: -25 ° C - +70 ° C
Izguba moči največ: 7,5 W
Mehanska življenjska doba (preklopni cikli) / tipično: 15000
Impulzna vzdržljiva napetost: 8 kV

Kontakt: 4 menjalo

Obratovalna napetost: 1000 V/AC

Barva: siva

Število pinov: 3

Mere: (Š x V x G) 94 x 119 x 87 mm

Nazivni tok: 100 A

Nazivni tok - zaokrožen: 100 A

Izvedba: Pogon na sprednja kolesa

Širina: 94 mm

Višina: 119 mm

Globina: 87 mm

: 0

: 0

: 100 A

: 3

: IP20

: 4

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 80

: Other

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2263573 siva 100 A 4 menjalo Siemens 3KD30322ME100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2263573 siva 100 A 4 menjalo Siemens 3KD30322ME100

Opis

SWITCH-DISCONNECTOR 100A, FRAME SIZE 1, 3-POLE FRONT OPERATING LEFT COMPLETE ASSEMBLY DIRECT OPERATING MECHANISM GREY BOX TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
