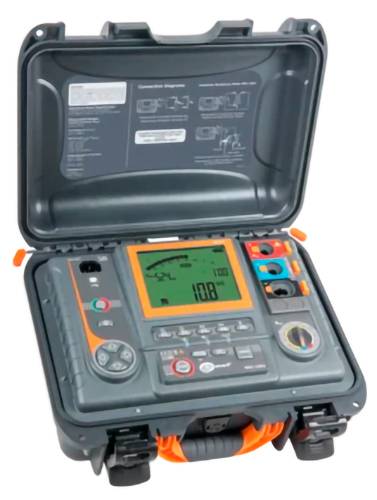

Sonel Isolationsqualitäts-Analysator MIC-15K1 merilnik izolacij 15000 V
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (6255,00 € / Kos)
6255,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Sonel Isolationsqualitäts-Analysator MIC-15K1 merilnik izolacij 15000 V
- Preizkusi naprav za prenapetostno zaščito (SPD).
- Indikator delnega praznjenja (PDI).
- Merjenje polarizacijskih in depolarizacijskih tokov (PDC).
- Diagnoza izolacijskih sistemov s standardnimi meritvami IR, DAR, PI, SV, RT, DD.
- Električna upornost preskusnih vzorcev - indikacija prebojne napetosti.
- Visoka odpornost na elektromagnetne motnje zagotavlja nemoteno delovanje v elektrarnah in v neposredni bližini visokonapetostnih vodov do 1200 kV AC in 800 kV DC.
- Postopno povečevanje preskusne napetosti v določenem času (RT - ramp test) omogoča lokalno zaznavanje delnih razelektritev na preizkušanem objektu.
- Učinkovit razsmernik z izhodno močjo ~150 W omogoča natančno določanje kratkih stikov z naslednjimi metodami: vizualno metodo (ko so vodi in kabli vidni po celotni dolžini), reflektometrično metodo, detektorjem seizmičnih akustičnih valov ali z A-okvirjem za označevanje smeri napake (vendar mora biti vodnik zakopan v zemljo in imeti stik z zemljo).
- Združljivo z zunanjo programsko opremo.
- Pomnilnik: 990 celic.
- Čas delovanja z enim polnjenjem baterije: približno 5 ur.
- Delo na nadmorski višini do 3000 m.
Tehnične specifikacije
- Vrsta izdelka
merilnik izolacij
- Preizkusna napetost
15000 V
- Merilna funkcija
izolacijska upornost
delovni standardi (lastni)
- Vmesniki
USB
Bluetooth®
IP67
IP40
- Oskrba z napetostjo
LiFePO4 baterija (13,2 V; 5,0 Ah)
- Mere
(D x Š x V) 390 x 308 x 172 mm
- Teža
6.6 kg
- Vrsta zaslona
LED segmenti
- Frekvenca (maks.)
60 Hz
- Frekvenčni razpon
60 Hz (max)
- Merilno območje napetosti (maks.)
15000 V
- Merilna kategorija
CAT IV 1000 V
CAT IV 600 V
- Širina
308 mm
- Višina
172 mm
- Dolžina
390 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 merilnik izolacij 15000 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 merilnik izolacij 15000 V
Opis
Preskusni instrument MIC-15k1 je bil razvit za merjenje izolacijske upornosti komponent za proizvodnjo električne energije in napajanje, npr.:
• Enožilni in večježilni kabli,
• Transformatorji,
• Motorji in generatorji,
• Kondenzatorji, izolatorji in druge naprave, ki se nahajajo v podstanicah
Uporabljeni bodo.
Ta tester izolacije je še posebej primeren za meritve na območjih z zelo visokimi elektromagnetnimi motnjami, npr. v transformatorskih postajah z 1200 kV AC in 800 kV DC. Zaradi preskusne napetosti 15 kV (v skladu z NSI / NETA ATS-2009 TABLES 100.1) se lahko preskusna naprava uporablja za preizkušanje predmetov z nazivno napetostjo 34,5 kV.
Funkcije
Visoko učinkovit HV razsmernik s preskusno napetostjo 15 kV in tokom do 10 mA, primeren za merjenje izolacijske upornosti do 40 TΩ. Doseganje takšnega rezultata pomeni, da
Merilni instrumenti brez konkurence. Trižična meritev upornosti, izvedena s kablom »GUARD«, odpravlja površinske uhajave tokove, ki jih povzroča onesnažena izolacija, s čimer se poveča zanesljivost dobljenih rezultatov.
Prikazane so naslednje vrednosti: dielektrično absorpcijsko razmerje DAR, polarizacijski indeks PI in dielektrična razelektritev DD (čas merjenja 60 ... 5999 s).
Naprava uporabniku omogoča oceno stanja izolacije s postopnim dodajanjem preskusne napetosti (SV – Step Voltage) ali počasnim povečevanjem (RampTest – RT).
• Metoda SV pokaže, ali je dielektrik v dobrem stanju ne glede na uporabljeno preskusno napetost.
• Metoda RT omogoča oceno lastnosti izolacijskega materiala. Preizkusna naprava nežno poveča preizkusno napetost, ne da bi pri tem preizkušani objekt izpostavila električni napetosti. Čas in napetost se zabeležita za določitev vrednosti, pri katerih se izolacija preskusnega predmeta poruši. Vgrajeni digitalni filtri s časi povprečenja 10, 30, 60, 100 in 200 sekund zagotavljajo stabilne rezultate meritev na območjih z visoko stopnjo magnetnih motenj.
Setting punch
Zelo uporabna funkcija je možnost ustvarjanja preboja v poškodovani izolaciji. V primeru odprtih vodov je mesto napake običajno mogoče določiti vizualno. V primeru kablov, ki niso vidni,
Ta metoda ustvari seizmično-akustični val na mestu preloma. Pod določenimi pogoji se energijski izpust pojavlja ciklično. Natančno lokacijo izpusta je mogoče določiti z uporabo geofona. Merjenje penetracije omogoča tudi lokalizacijo občasnih napak, npr. med dežjem, z uporabo reflektometrov. V primeru kratkih stikov z zemljo se lahko uporabi metoda padca napetosti in A-okvir.
Samodejno shranjevanje meritev
Rezultate je mogoče shraniti samodejno. Število je odvisno od posameznih podatkov za vsako meritev.
Besedilo je strojno prevedeno.
• Enožilni in večježilni kabli,
• Transformatorji,
• Motorji in generatorji,
• Kondenzatorji, izolatorji in druge naprave, ki se nahajajo v podstanicah
Uporabljeni bodo.
Ta tester izolacije je še posebej primeren za meritve na območjih z zelo visokimi elektromagnetnimi motnjami, npr. v transformatorskih postajah z 1200 kV AC in 800 kV DC. Zaradi preskusne napetosti 15 kV (v skladu z NSI / NETA ATS-2009 TABLES 100.1) se lahko preskusna naprava uporablja za preizkušanje predmetov z nazivno napetostjo 34,5 kV.
Funkcije
Visoko učinkovit HV razsmernik s preskusno napetostjo 15 kV in tokom do 10 mA, primeren za merjenje izolacijske upornosti do 40 TΩ. Doseganje takšnega rezultata pomeni, da
Merilni instrumenti brez konkurence. Trižična meritev upornosti, izvedena s kablom »GUARD«, odpravlja površinske uhajave tokove, ki jih povzroča onesnažena izolacija, s čimer se poveča zanesljivost dobljenih rezultatov.
Prikazane so naslednje vrednosti: dielektrično absorpcijsko razmerje DAR, polarizacijski indeks PI in dielektrična razelektritev DD (čas merjenja 60 ... 5999 s).
Naprava uporabniku omogoča oceno stanja izolacije s postopnim dodajanjem preskusne napetosti (SV – Step Voltage) ali počasnim povečevanjem (RampTest – RT).
• Metoda SV pokaže, ali je dielektrik v dobrem stanju ne glede na uporabljeno preskusno napetost.
• Metoda RT omogoča oceno lastnosti izolacijskega materiala. Preizkusna naprava nežno poveča preizkusno napetost, ne da bi pri tem preizkušani objekt izpostavila električni napetosti. Čas in napetost se zabeležita za določitev vrednosti, pri katerih se izolacija preskusnega predmeta poruši. Vgrajeni digitalni filtri s časi povprečenja 10, 30, 60, 100 in 200 sekund zagotavljajo stabilne rezultate meritev na območjih z visoko stopnjo magnetnih motenj.
Setting punch
Zelo uporabna funkcija je možnost ustvarjanja preboja v poškodovani izolaciji. V primeru odprtih vodov je mesto napake običajno mogoče določiti vizualno. V primeru kablov, ki niso vidni,
Ta metoda ustvari seizmično-akustični val na mestu preloma. Pod določenimi pogoji se energijski izpust pojavlja ciklično. Natančno lokacijo izpusta je mogoče določiti z uporabo geofona. Merjenje penetracije omogoča tudi lokalizacijo občasnih napak, npr. med dežjem, z uporabo reflektometrov. V primeru kratkih stikov z zemljo se lahko uporabi metoda padca napetosti in A-okvir.
Samodejno shranjevanje meritev
Rezultate je mogoče shraniti samodejno. Število je odvisno od posameznih podatkov za vsako meritev.
Besedilo je strojno prevedeno.
