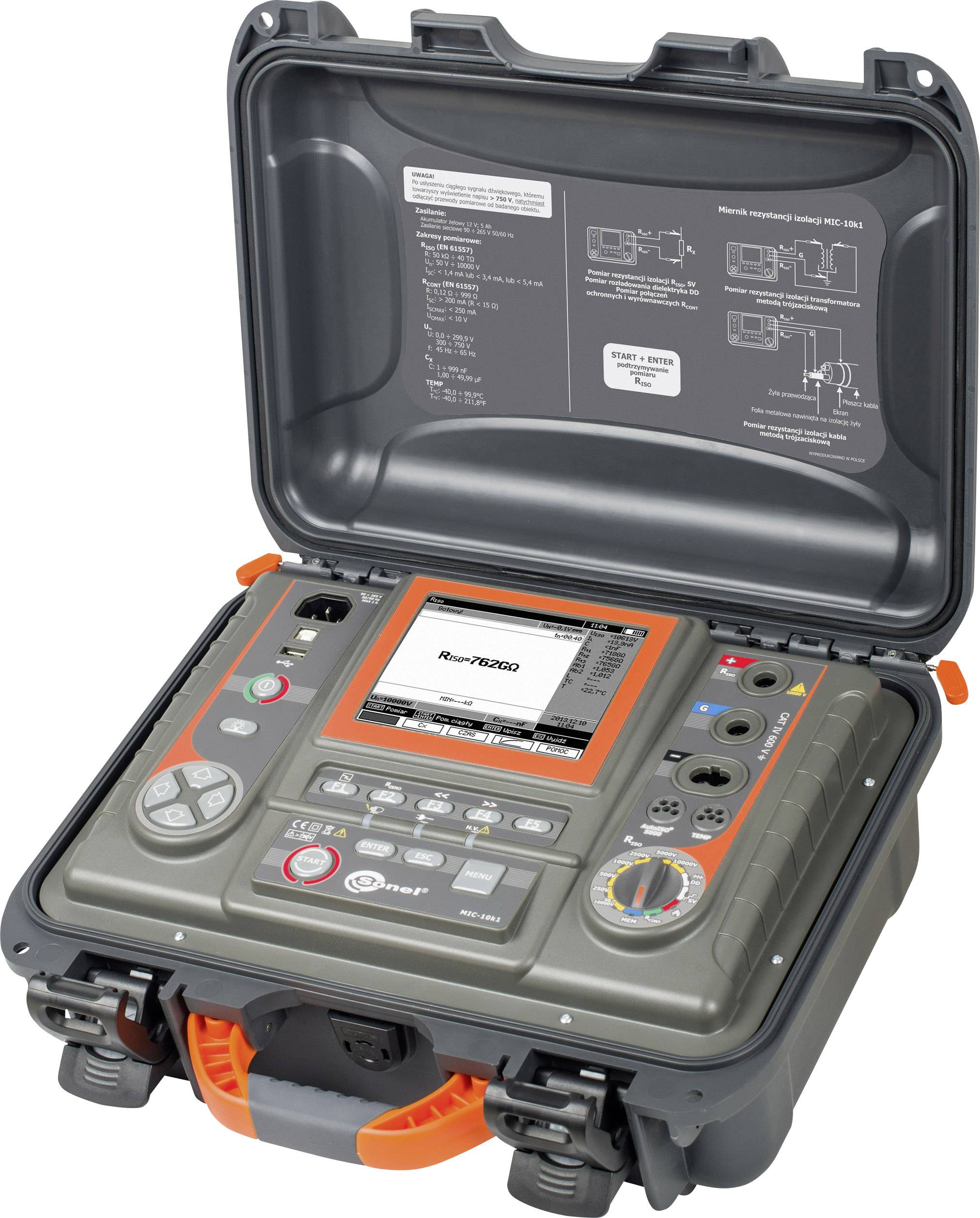

Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ-0
Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ-1
Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ-2
1/3
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,17.11.
Število
Skupaj (4695,00 € / Kos)
4695,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

  • 50 ... 10000 V preizkusna napetost za merilno območje do 40 TΩ
  • Preizkusna napetost nastavljiva v korakih 10 V (50 ... 1000V) in 25 V korakih (1 ... 10kV)
  • Avtomatsko raztovarjanje preskusnega predmeta po meritvi
  • Meritve časovnega intervala z zvočno 5-sekundno signalizacijo
  • 3 preskusne čase za določitev absorpcijskega koeficienta
  • Določitev indeksa polarizacije (PI) in dielektričnega absorpcijskega razmerja (DAR)
  • Preskusna metoda (SV)
  • Kazalo d. dielektrični izpust (DD)
  • Mesto napake z uporabo metode gorenja
  • Prikaz trenutnega toka v realnem času Preizkusna napetost
  • Nastavljiv preskusni tok (1.2mA, 3mA, 5mA)
  • 2- u. 3-žilno merjenje
  • Mejna nastavitev za merjenje izolacije in merjenje kontinuitete (≥200mA)
  • Merjenje toka puščanja
  • Na voljo testni vod do 20 m
  • Zaščitna naprava pred deli pod napetostjo
  • Preizkušanje večjedrnih kablov z adapterjem AutoISO-5000
  • Digitalni filter deluje v testnem okolju z velikimi motnjami
  • AC / DC merjenje 0 ... 750V
  • Prikaz grafov med d. Merjenje
  • Adapter
  • Merjenje kapacitivnosti
  • Merjenje temperature
  • Bluetooth
  • 5,6-palčni LCD zaslon
  • Vgrajen hitri polnilec

Dodatne informacije

Tudi vodnik

Tehnične specifikacije

  • Območje izolacijskega upora 0 ... 999 kΩ: Ločljivost: 1 kΩ, natančnost: ± (3% vM + 10 števk); Območje izolacijskega upora 1,00 ... 9,99 MΩ: ločljivost: 0,01 MΩ, natančnost: ± (3% vM + 10 števk); Območje izolacijskega upora 10,0..99,9 MΩ: Ločljivost: 0,1 MΩ, natančnost: ± (3% vM + 10 števk); Območje izolacijskega upora 100 ... 999 MΩ: Ločljivost: 1 MΩ, natančnost: ± (3% vM + 10 števk); Območje izolacijskega upora 1,00 ... 9,99 GΩ: ločljivost: 0,01 GΩ, natančnost: ± (3% vM + 10 števk); Območje izolacijskega upora 10,0 ... 99,9 GΩ: Ločljivost: 0,1 GΩ, natančnost: ± (3% vM + 10 števk); Območje izolacijskega upora 100 ... 999 GΩ: Ločljivost: 1 GΩ, natančnost: ± (3,5% vM + 10 števk); Območje izolacijskega upora 1,00 ... 9,99 TΩ: ločljivost: 0,01 TΩ, natančnost: ± (7,5% vM + 10 števk); Območje izolacijskega upora 10 ... 40 TΩ: Ločljivost: 0,1 TΩ, natančnost: ± (12,5% vM + 10 števk); Območje izolacijske napetosti 50 V: 200 GΩ (Prilagoditev AutoISO-5000: 20 GΩ); Območje izolacijske napetosti 100 V: 400 GΩ (Prilagoditev AutoISO-5000: 40 GΩ); Območje izolacijske napetosti 250 V: 1,00 TΩ (Prilagoditev AutoISO-5000: 100 GΩ); Območje izolacijske napetosti 500 V: 2,00 TΩ (Prilagoditev AutoISO-5000: 200 GΩ); Območje izolacijske napetosti 1000 V: 4,00 TΩ (Prilagoditev AutoISO-5000: 400 GΩ); Območje izolacijske napetosti 2500 V: 10,00 TΩ (Prilagoditev AutoISO-5000: 400 GΩ); Območje izolacijske napetosti 5000 V: 20,0 TΩ (priv. AutoISO-5000: 400 GΩ); Območje izolacijske napetosti 10000 V: 40 TΩ; Stopni preizkus Uiso 50 ... 1000 V: 10 V korak; Stopnja preizkusa Uiso 1000 ... 5000 V: 25 V korak; Stopni preizkus Uiso 5000 ... 10000 V: 25 V korak; Območje merjenja AC / DC: 0,0..29,9 V, ločljivost: 0,1 V, natančnost: ± (2% vM + 20 števk); Območje izmere AC / DC: 30..299.9 V, ločljivost: 0.1 V, natančnost: ± (2% vM + 6 števk); Območje izmere AC / DC: 300..750 V, ločljivost: 1 V, natančnost: ± (2% vM + 2 števki); Frekvenčno območje: 45 ... 65 Hz; Merjenje neprekinjenega toka: ± 200mA; Območje merjenja kontinuitete 0,00 ... 19,99 Ω: Ločljivost: 0,01 Ω, natančnost: ± (2% vM + 3 števke); Območje merjenja kontinuitete 20,0 ... 199,9 Ω: Ločljivost: 0,1 Ω, natančnost: ± (2% vM + 3 števke); Območje merjenja neprekinjenosti 200 ... 999 Ω: Ločljivost: 1 Ω, natančnost: ± (4% vM + 3 števke); Območje merjenja zmogljivosti 0 ... 999 nF: ločljivost: 1 nF, natančnost: ± (5% vM + 5 števk); Območje merjenja zmogljivosti 1,00 ... 49,99 µF: ločljivost: 0,01 µF, natančnost: ± (5% vM + 5 števk); Območje merjenja temperature: -40,0 ... 99,9 ° C, ločljivost: 1 ° C, natančnost: ± (3% vM + 8 števk); Območje merjenja temperature: -40,0 ... 211 ° F, ločljivost: 1 ° F, natančnost: ± (3% vM + 16 števk)
Vrsta izdelka

merilnik izolacij

Preizkusna napetost

50 V

100 V

250 V

500 V

1000 V

2500 V

5000 V

10000 V

Merilna funkcija

izolacijska upornost

ISO

Vmesniki

Bluetooth®

USB

Mere

(D x Š x V) 30 x 20 x 43 cm

Teža

9.92 kg

Vrsta zaslona

digitalni

Izolacijska upornost (maks.)

40 TΩ

Merilna kategorija

CAT III 1000 V

CAT IV 600 V

Širina

20 cm

Višina

43 cm

Dolžina

30 cm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1427985 Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1427985 Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Informacije

Informacije 1427985 Sonel MIC-10k1 merilnik izolacij Kalibrirano (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Opis

Sonelov novi MIC-10k1 iz območja 10 kV merilnika izolacije, zdaj z razširjenimi merilnimi funkcijami. Upornosti do 40 teramov pri 10 kV preskusni napetosti je mogoče izmeriti v skladu s standardom EN 61557-2. Popolnoma natančni rezultati meritev so doseženi tudi pri visokofrekvenčnih motnjah. Zdaj lahko novo funkcijo "gorenja" uporabimo za iskanje mesta okvare. Izvedejo se lahko vsi parametri za diagnostično merjenje izolacije, kot so PI, DAR, DD, stopni preskus (SV), merjenje kapacitivnosti, kot tudi merjenje Riso, RPE in temperature. Te merilne procese lahko grafično prikažemo na zaslonu ali jih prek Bluetooth prenesemo v programsko opremo za analizo računalnika.

Besedilo je strojno prevedeno.

Izvedba

  • Trden IP 67 trdi kovček
  • CAT III 1000 V
  • CAT IV 600V
  • preskusni vod do 20m
  • alligator sponke u. Nasveti za sonde za skeniranje
  • Temperaturna sonda
  • Napajalni kabel
  • Baterija
  • USB kabel
  • Programska oprema Soner Reader
  • Meritve po EN 61557

Obseg dostave

  • Merilnik izolacije Sonel MIC-10k1
