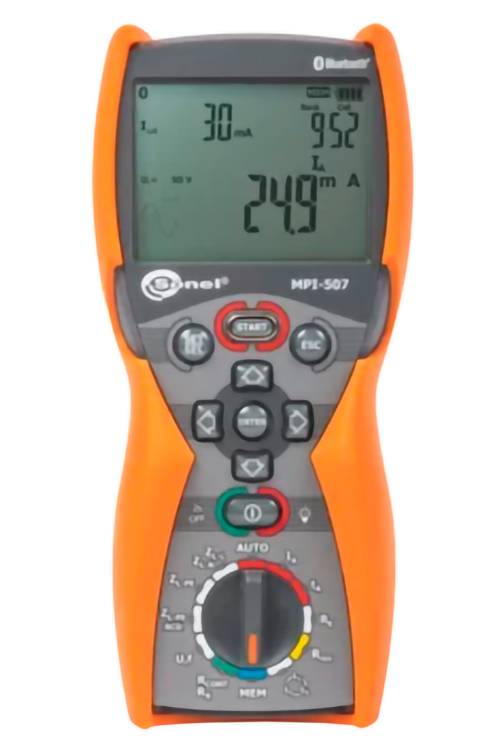

Sonel MPI-507 tester inštalacij
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Poudarki in podrobnosti
Sonel MPI-507 tester inštalacij
- Merjenje impedance zanke
- Merjenje impedance kratkostične zanke v napajalnih omrežjih z nazivnimi napetostmi: 220/380 V, 230/400 V, 240/415 V s frekvencami 45...65 Hz, območje delovne napetosti: 180...460 V
- Prikaz upornosti R in reaktance X kratkostične zanke
- Merjenje impedance zanke s tokom 15 mA brez izklopa RCD stikal
- Največji preizkusni tok: 7,6 A (pri 230 V), 13,3 A (pri 400 V)
- Preizkušanje zaščitnih stikal na preostali tok tipa AC, A
- Merjenje kratkotrajnih, zakasnitvenih in selektivnih RCD-jev z nazivnimi diferencialnimi tokovi 10, 15, 30, 100, 300, 500 mA
- Merjenje izklopnega toka IA in izklopnega časa tA za tokove 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Merjenje RE in UB brez izklopa RCD
- Razširjena funkcija samodejnega merjenja RCD-jev z merjenjem nizke napetosti ZL-PE
- Merjenje IA in tA med enim samim izklopom RCD
- MPI-507 | Merjenje ozemljitvene upornosti
- Merjenje s 3-polno metodo
- MPI-506 • MPI-507 | Merjenje izolacijske upornosti
- Preskusna napetost 100 V, 250 V, 500 V
- Merjenje upornosti zaščitnih in kompenzacijskih povezav
- Merjenje neprekinjenosti zaščitnih vodnikov z merilnim tokom ±200 mA v skladu z EN 61557-4
- Samodejna kalibracija merilnih vodnikov - uporabite lahko poljubno dolžino merilnih vodnikov,
- Merjenje nizkonapetostne upornosti z zvočnim signalom
- MPI-506 • MPI-507 | Prikaz faznega zaporedja
Tehnične specifikacije
- • Preverjanje pravilne povezave zaščitnega vodnika PE z uporabo kontaktne elektrode.
- • Merjenje omrežne napetosti (0...500 V) in omrežne frekvence.
- • Prostor za shranjevanje 990 rezultatov.
- • Brezžični prenos podatkov na računalnik.
- • Osvetljena tipkovnica.
- Vrsta izdelka
tester inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT IV 300 V
CAT III 600 V
- Vmesniki
Bluetooth®
- Mere
(D x Š x V) 58 x 98 x 220 mm
- Teža
0.8 kg
IP67
- Merilno območje (VDE)
izolacijski upor
impedanca okvarne zanke
- Vrsta zaslona
LCD
- Širina
98 mm
- Višina
220 mm
- Dolžina
58 mm
- Preiskusni postopek
samodejno
- Napajanje
baterijsko napajanje
- Pomnilnik (mesta)
990
- Pomnilnik
da
- Vrsta
MPI-507
- Značilnosti
RCD/FI test
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3763599 Sonel MPI-507 tester inštalacij
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3763599 Sonel MPI-507 tester inštalacij
Opis
Enostavno rokovanje z najsodobnejšo tehnologijo
Verjetno najmanjša merilna naprava na svetu s tako velikim številom merilnih funkcij. Funkcije se izbirajo z vrtljivim izbirnim stikalom. Dodatni parametri se nastavljajo z gumbi na sprednji strani
Primer prilagojen. Naprava shrani nastavitve, tudi če je baterija popolnoma prazna.
Vsi gumbi in modularni zaslon so osvetljeni od zadaj, kar znatno izboljša uporabnost v slabih svetlobnih pogojih. Zaradi velikega pomnilnika med meritvami ni potrebno zapisovati zapiskov.
Preverjanje električne varnosti
Ta naprava se lahko uporablja za preverjanje varnosti električnih inštalacij v domovih in industriji. Največja prednost je hitra meritev (le nekaj sekund!) impedance okvarne zanke v tokokrogih z RCD-ji.
Meritve je mogoče enostavno avtomatizirati z:
• samodejni način za testiranje zaščitnih naprav za preostali tok (RCD),
• adapter WS, ki ga je mogoče uporabiti za testiranje sistemov prek standardnih 230 V vtičnic.
Povečana odpornost
Merilna naprava je idealna za težke okoljske razmere.
Zaščito pred vdorom prahu in vode zagotavlja edinstveno ohišje z zaščitno stopnjo IP67.
Vmesniki in programska oprema
Podatke meritev je mogoče enostavno prenesti v računalnik prek brezžične povezave Bluetooth. Za ustvarjanje poročila o meritvah za zaščito pred električnim udarom uporabite programsko opremo.
Sonel Reports PLUS. Prenesene podatke je mogoče shraniti v najpogostejših oblikah in natisniti z brezplačno programsko opremo Sonel Reader.
MPI-507 | Merjenje ozemljitvene upornosti
Naprava je idealna za merjenje ozemljitvenih sistemov v stanovanjskih stavbah.
Omogoča preverjanje kakovosti ozemljitvenega sistema s 3-polno metodo. Merilna naprava poleg vrednosti ozemljitvene upornosti prikazuje tudi napetost motenj in upornost pomožnih sond RS in RH.
Besedilo je strojno prevedeno.
