Spelsberg 73443601 AK 36 majhen razdelilnik vodilo Število oddelkov = 3 Število vrst = 36 Vsebina, količina, vsebina kol

Ean:
Koda proizvajalca:
Št. izdelka:

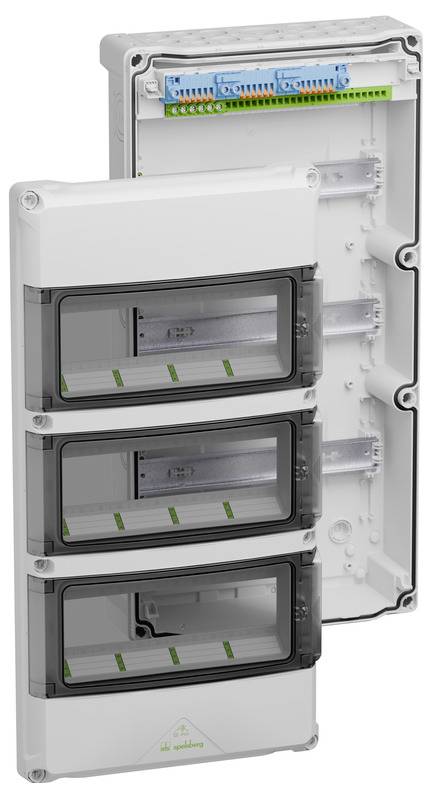

Bela električna ohišja s tremi prosojnimi sistemi vrat na tečajih, ki odkrivajo notranje montažne tračnice in vrsto terminalov na vrhu.

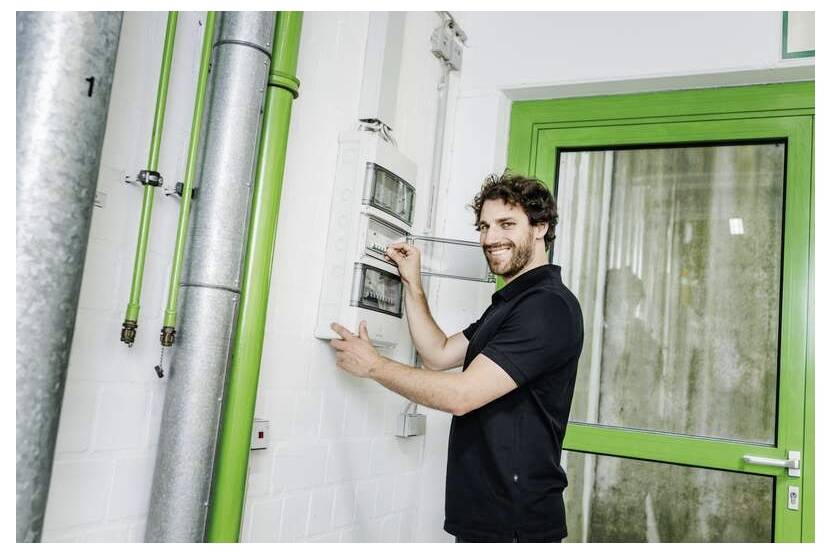

Tehnik prilagaja steno pritrjeno kontrolno ploščo poleg svetlo zelenih cevi in vrat v industrijskem notranjosti.

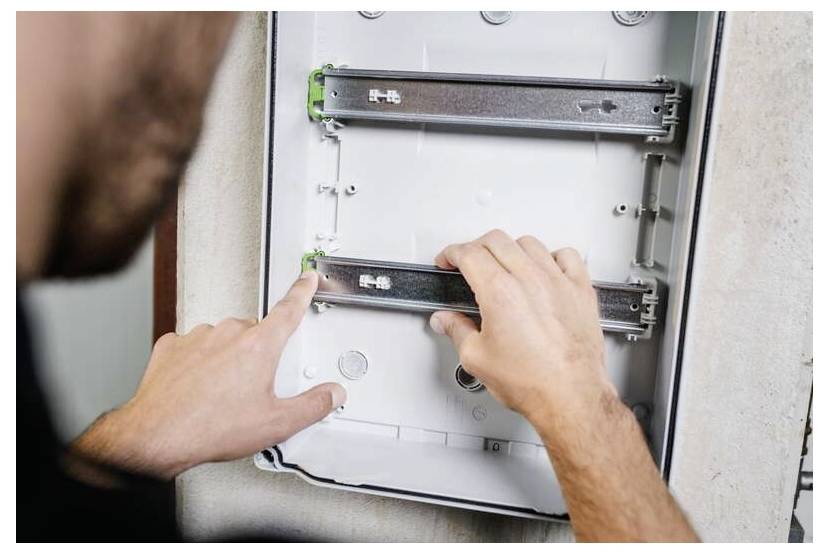

Oseba, ki namešča na steno nameščen električni razdelilnik, prilagaja drsne kovinane vodila v odprto ohišje.

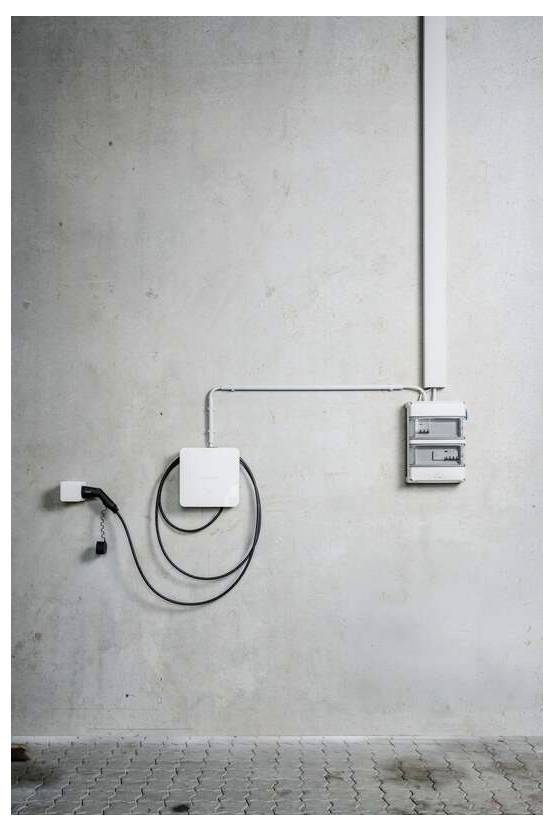

Stenski električni razdelilnik in napeljava na navadni betonski steni nad betoniranim podom.

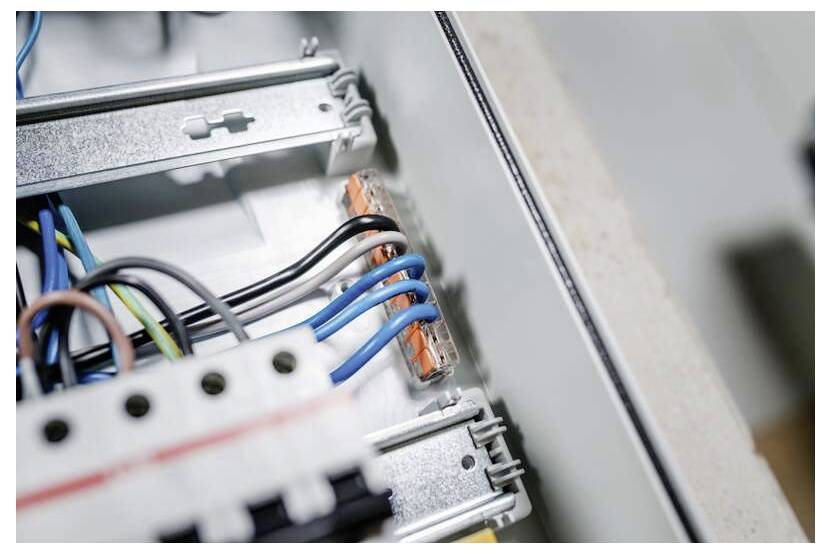

Bližnji pogled na električno vezje v notranjosti kovinskega panela z modrim in črnim žicami, priključenimi na preklopa.

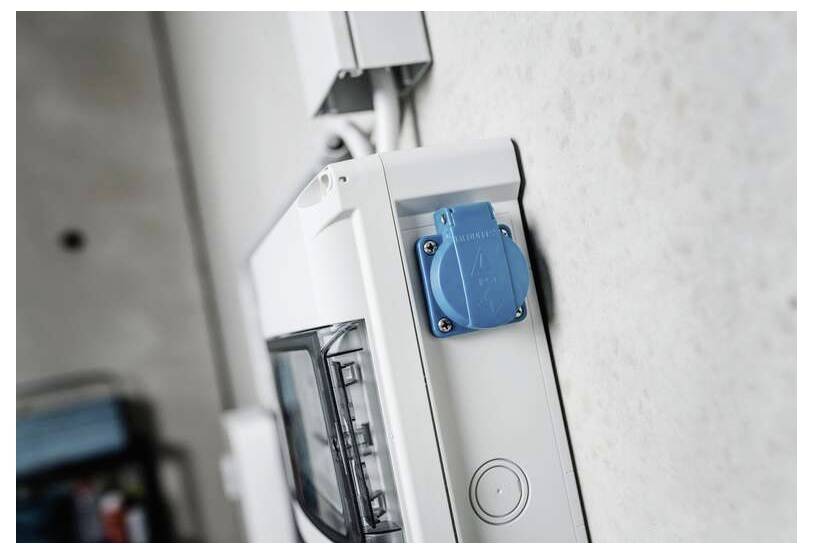

Detaljni pogled na električni krmilni razdelilnik, pritrjen na steno, s sinjim pokrovom vtičnice, pritrjenim na sprednji strani.

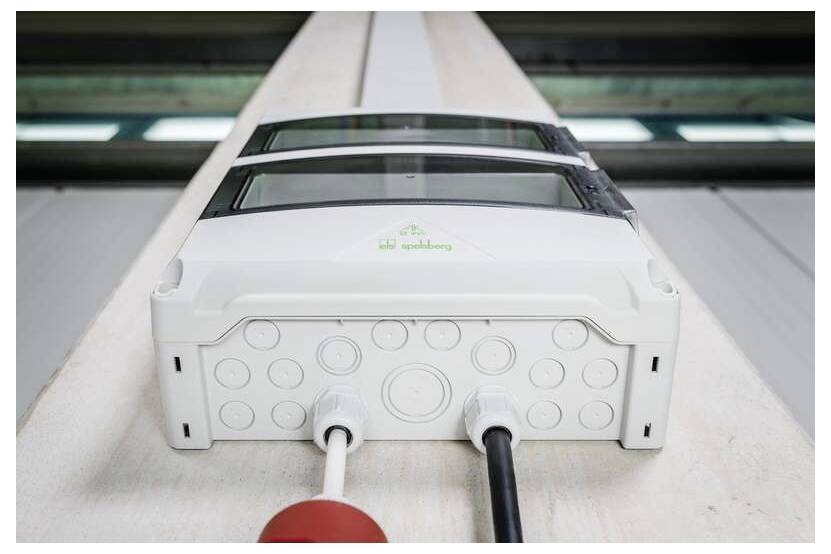

Bela električna priključna omarica z več krožnimi vrati in dvema vključenima kabloma na transportnem traku ali proizvodnji liniji

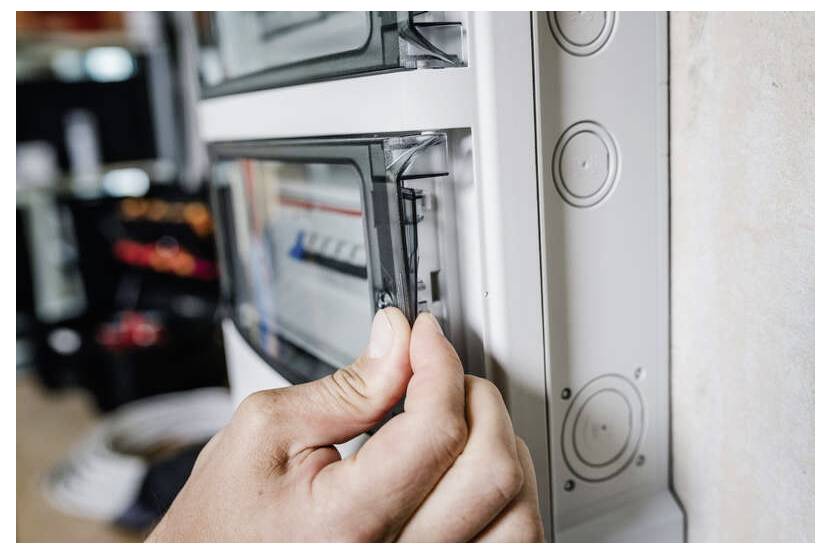

Roka, ki odpira pokrov elektroploče, da bi dostopala do odklopnikov znotraj stenskega napajalnika.
1/8
Vrsta izdelka
majhen razdelilnik
Število oddelkov
3
Število vrst
36
Način montaže
vodilo
Širina
290 mm
Podatkovni list izdelka (PDF)
Ni na voljo
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Spelsberg 73443601 AK 36 majhen razdelilnik vodilo Število oddelkov = 3 Število vrst = 36

  • Samotesnilne, mehke vstavne membrane na enem koncu škatle.
  • Predhodno izvrtane luknje za kabelske uvodnice ali dvojne membranske konektorje na drugem koncu škatle.
  • Škatla vrtljiva za 180°
  • Standardne tirnice, ki jih je mogoče namestiti brez orodja
  • Pritrdilne točke za 3- in 5-polne 6 mm² WAGO terminale 221 na dnu škatle

Tehnične specifikacije

Vrsta izdelka

majhen razdelilnik

Število oddelkov

3

Število vrst

36

Način montaže

vodilo

Barva

siva

Širina

290 mm

Višina

124 mm

Mere

(Š x V x G) 290 x 124 x 562 mm

Globina

562 mm

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3628622 Spelsberg 73443601 AK 36 majhen razdelilnik vodilo Število oddelkov = 3 Število vrst = 36 Vsebina, količina, vsebina kol

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3628622 Spelsberg 73443601 AK 36 majhen razdelilnik vodilo Število oddelkov = 3 Število vrst = 36 Vsebina, količina, vsebina kol

Opis

Majhna razdelilna omarica, z zaščito IP65, 3-vrstna, 36 razpoložljivih velikosti modulov, nazivna delovna napetost: 400 V AC, nazivna izolacijska napetost: 1000 V AC, 1500 V DC, samotesnilna, mehke membrane za uvod kablov brez orodja, metrične izbijalne odprtine na dnu za univerzalne kabelske uvodnice s kabelskimi uvodnicami in/ali dvojnimi membranskimi priključki, za standardno notranjo montažo

PE/N priključna letev, sestavljena iz: PE priključne letve s 6 vijačnimi sponkami 2,5–16 mm² in 21 vtičnimi sponkami 0,75–4 mm², 3 N modulov (povezanih z mostičkom), vsak z 2 vijačnima sponkama 2,5–16 mm² in 6 vtičnimi sponkami 0,75–4 mm² z ročico za sprostitev vodnikov brez orodja

Besedilo je strojno prevedeno.

Obseg dostave

  • Majhna razdelilna omarica
  • tesnilni čep
  • Pokrovni in označevalni trakovi
