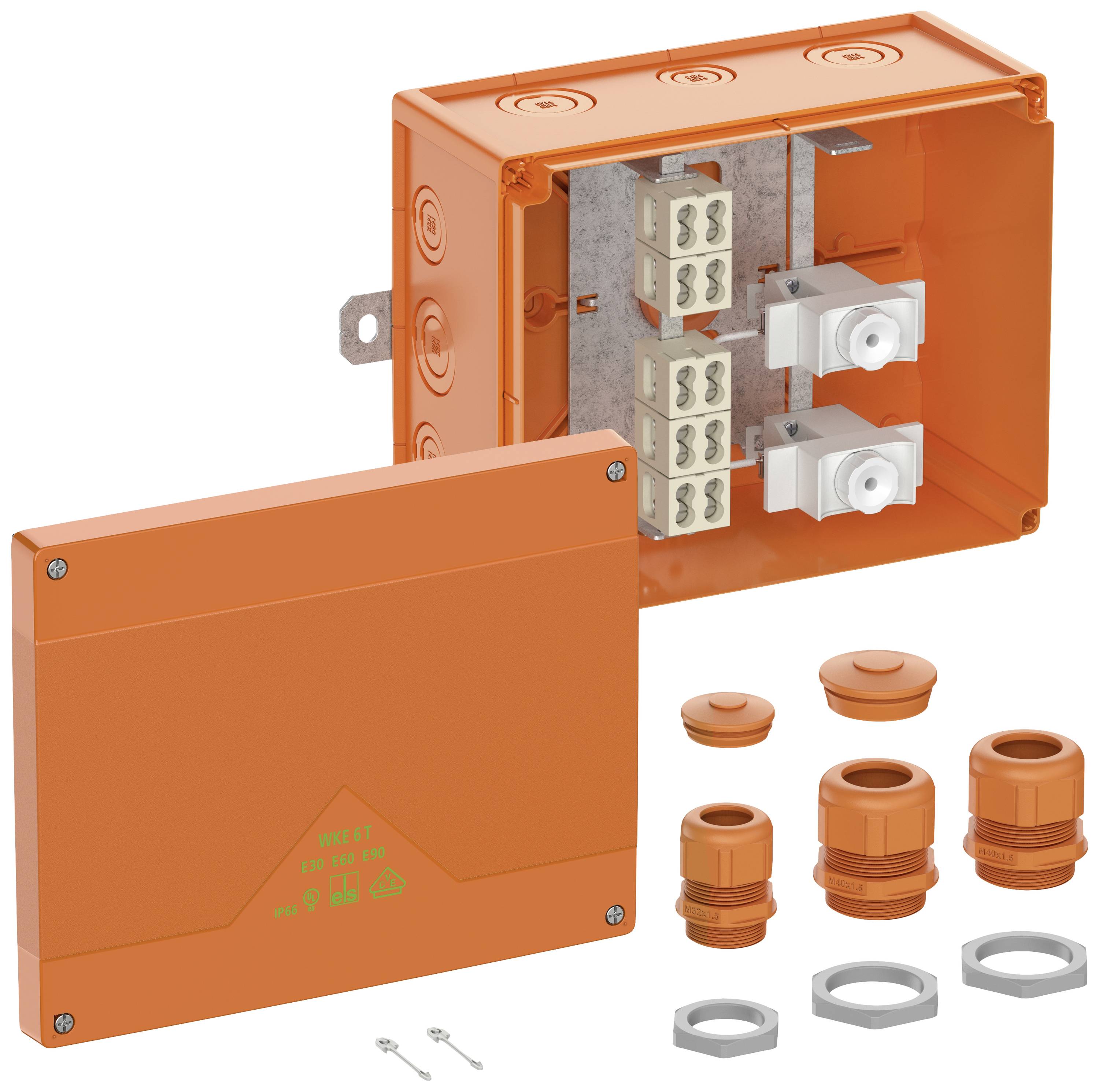

Spelsberg 86963201 odcepna omarica (D x Š x V) 250 x 200 x 120 mm oranžna IP66 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
12 kos - zaloga Nemčija
Število
Skupaj (219,99 € / Kos)
219,99 €
z DDV
Poudarki in podrobnosti
Spelsberg 86963201 odcepna omarica (D x Š x V) 250 x 200 x 120 mm oranžna IP66 1 kos
- Razred zaščite IP66, Ui=450VAC
- Certificirano po UL-EU (EN 62208), UL-EU (EN61439-1/-2)
- Z izpuščajnimi membranami
Tehnične specifikacije
- Nazivna izolacijska napetost AC: 450 V
- Nazivna izolacijska napetost DC: 450 V
- Največji presek vodnika (razcep kabla): 4 mm²
- Največji presek vodnika (podaljšani kabel): 16 mm²
- Najmanjši prerez vodnika (odcep kabla): 1,5 mm²
- Najmanjši presek vodnika (podaljšani kabel): 1,5 mm²
- Zaščitni razred II
- Vrsta izdelka
odcepna omarica
- Barva
oranžna
IP66
- Mere
(D x Š x V) 250 x 200 x 120 mm
- Značilnosti
z vpenjalnim blokom
- Vsebina
1 kos
- Material
polikarbonat
poliuretan
- Širina
200 mm
- Višina
120 mm
- Dolžina
250 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2992568 Spelsberg 86963201 odcepna omarica (D x Š x V) 250 x 200 x 120 mm oranžna IP66 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2992568 Spelsberg 86963201 odcepna omarica (D x Š x V) 250 x 200 x 120 mm oranžna IP66 1 kos
Opis
Razvodna omarica za kable, razred zaščite IP66, Ui=450V AC, certificirana po VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), izločljive membrane , M20/M25/M32/ M40, (4 na zadnji strani, 12 na strani), zunanje pritrdilne točke, z električno celovitostjo E30 - E90 v skladu z DIN 4102 del 12. Tlačno-sesalno tesnilo po Gotthardovih smernicah. Brezhalogensko ohišje iz posebne termoplastike, sponke iz specialne keramike, odporne na visoke temperature, poljubno pozicioniranje držala za sponke, hitra montaža z zunanjimi pritrdilnimi jezički iz nerjavečega jekla 1.4571. Pokrivni vijaki iz nerjavečega jekla 1.4578
Priključna doza 5-polna 1,5 - 16 mm², razdelilna doza 3-polna 1,5 - 10 mm², varovalka v odcepu 2 x vtičnica D01 (brez vložka), število vpenjalnih vodnikov na priključno točko 5 x 1,5² / 4 x 2, 5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²
Besedilo je strojno prevedeno.
Priključna doza 5-polna 1,5 - 16 mm², razdelilna doza 3-polna 1,5 - 10 mm², varovalka v odcepu 2 x vtičnica D01 (brez vložka), število vpenjalnih vodnikov na priključno točko 5 x 1,5² / 4 x 2, 5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²
Besedilo je strojno prevedeno.
Obseg dostave
- Razvodna omarica za kabel
- 2x kabelska uvodnica M40
- Območje tesnjenja 16 - 28 mm
- 1x kabelska uvodnica M32
- Območje tesnjenja 11 - 21 mm
- 1x dvojni membranski konektor M32 in M40 vsak za zapiranje po nesreči odprtih izpuščajnih membran.
- Navodila.
