StandexMeder Electronics HE24-1A69-03 Reed rele 24 V/DC 3 A 50 W

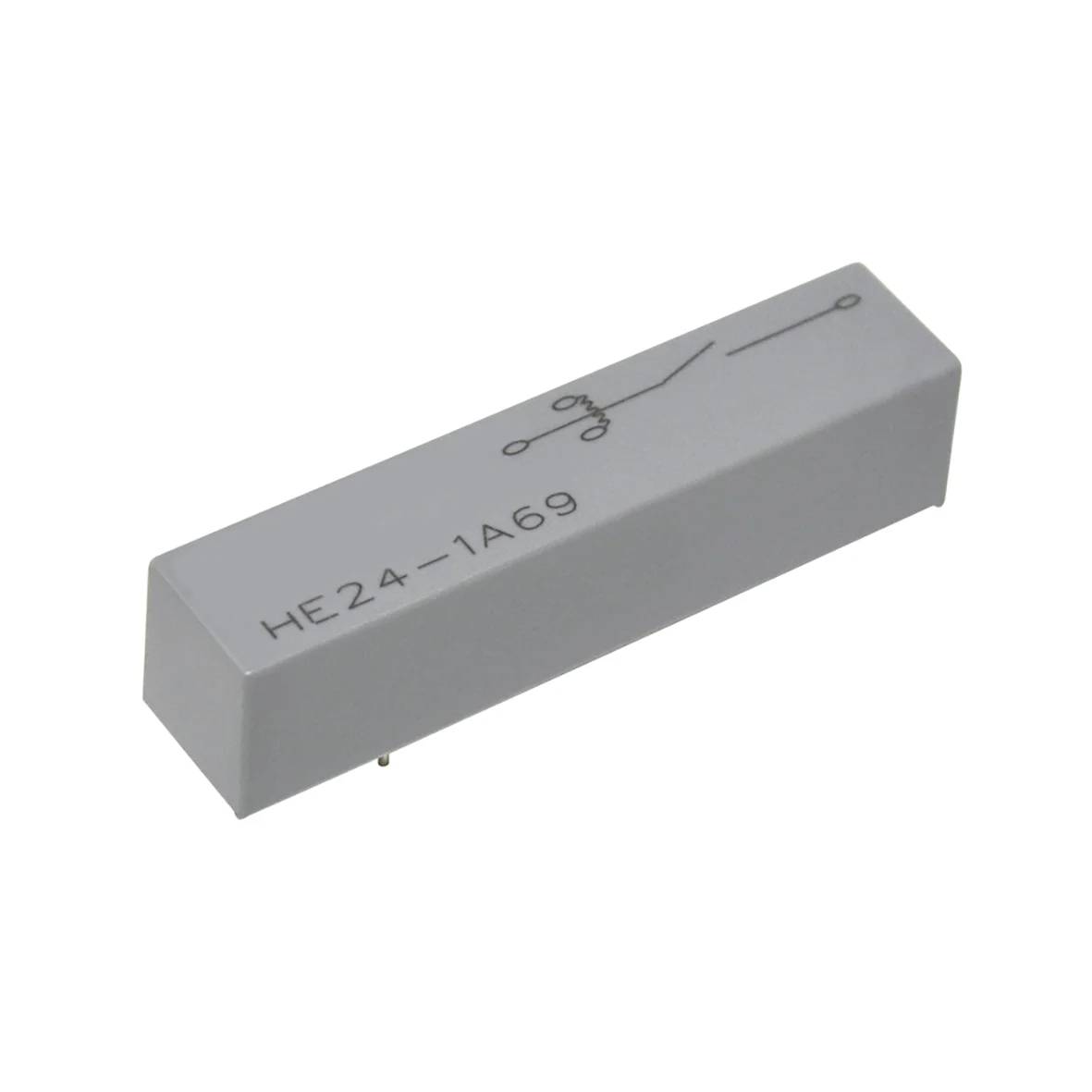

Siva pravokotna elektronska relejna z natisnjenem vezjem in številko modela 'HE24-1A69' na vrhu.

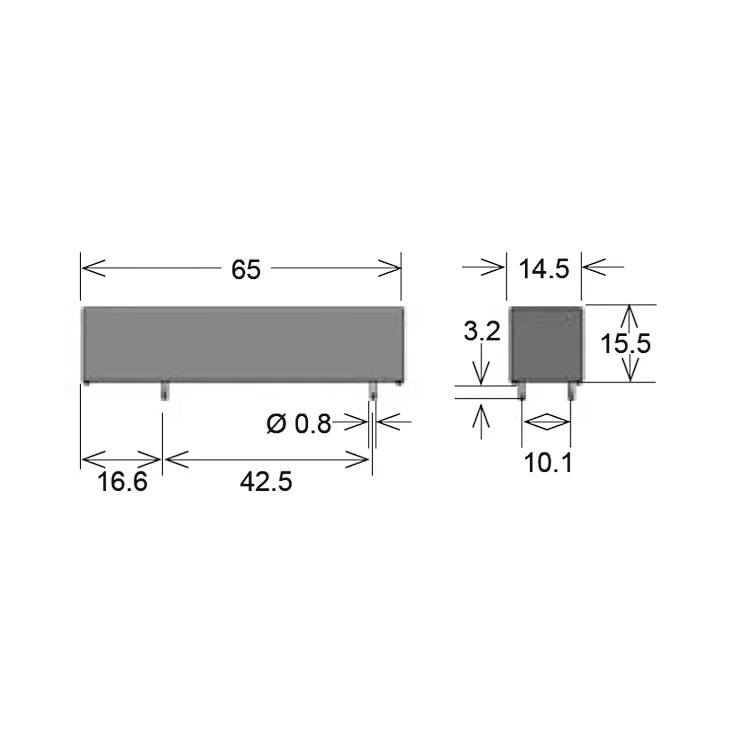

Tehnični risani plan z dimenzijami pravokotne elektronske komponente, prikazujući skupno velikost 65 krat 15,5 ter meritve razmika svinčnikov/premera.

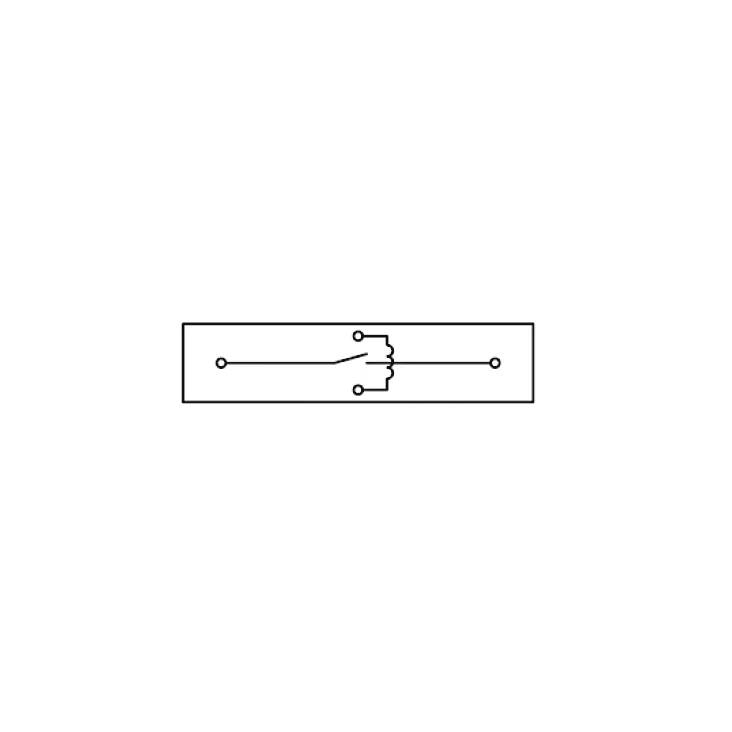

Preprost električni stikalni shematski prikaz znotraj pravokotnika, ki prikazuje vodoravno črto z dvema terminaloma in osrednjim stikom.
1/3
Vrsta izdelka
Reed rele
Priključek
THT
Nazivna napetost
24 V/DC
Preklopna napetost (maks.)
10000 V/DC
Preklopni tok maks.
3 A
Podatkovni list izdelka (PDF)
Koda proizvajalca:
Št. izdelka:
Dostava sre.,18.11.
40 kos - zaloga Nemčija
Število
Skupaj (73,99 € / Kos)
73,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

StandexMeder Electronics HE24-1A69-03 Reed rele 24 V/DC 3 A 50 W

  • Visokonapetostni releji
  • aksialna žična povezava
  • kompaktna zasnova
  • Ohišje: 65x14,5x15,5 mm
  • posebna dodelitev pinov
  • Besedilo je strojno prevedeno.

Dodatne informacije

Tehnične specifikacije

  • Kontakt: SPST-NO
  • Transportni tok (kontakt): 5 A
  • Kontaktna upornost: 150 mOhm
  • Upor tuljave: 465 ohmov
  • Moč tuljave: 1240 mW
  • Napetost aktiviranja tuljave: 18 V
  • Napetost izpada tuljave: 2 V
  • Odzivni čas 3 ms
  • Čas padca: 1,5 ms
  • Izolacijska upornost: 10000 GOhm
  • Odpornost na vibracije: 20 g
  • Temperatura spajkanja, maks.: 260 °C / 5 s
Vrsta izdelka

Reed rele

Vrsta

HE24-1A69-03

Priključek

THT

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

10000 V/DC

Preklopni tok maks.

3 A

Maks. preklopna moč

50 W

Dolžina

65 mm

Širina

14.5 mm

Višina

15.5 mm

Mere

(D x Š x V) 65 x 14.5 x 15.5 mm

Skladnost z RoHS

Ja

Obratovalna temperatura

-20–70 °C

Teža

36 g

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3846148 StandexMeder Electronics HE24-1A69-03 Reed rele 24 V/DC 3 A 50 W

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3846148 StandexMeder Electronics HE24-1A69-03 Reed rele 24 V/DC 3 A 50 W
