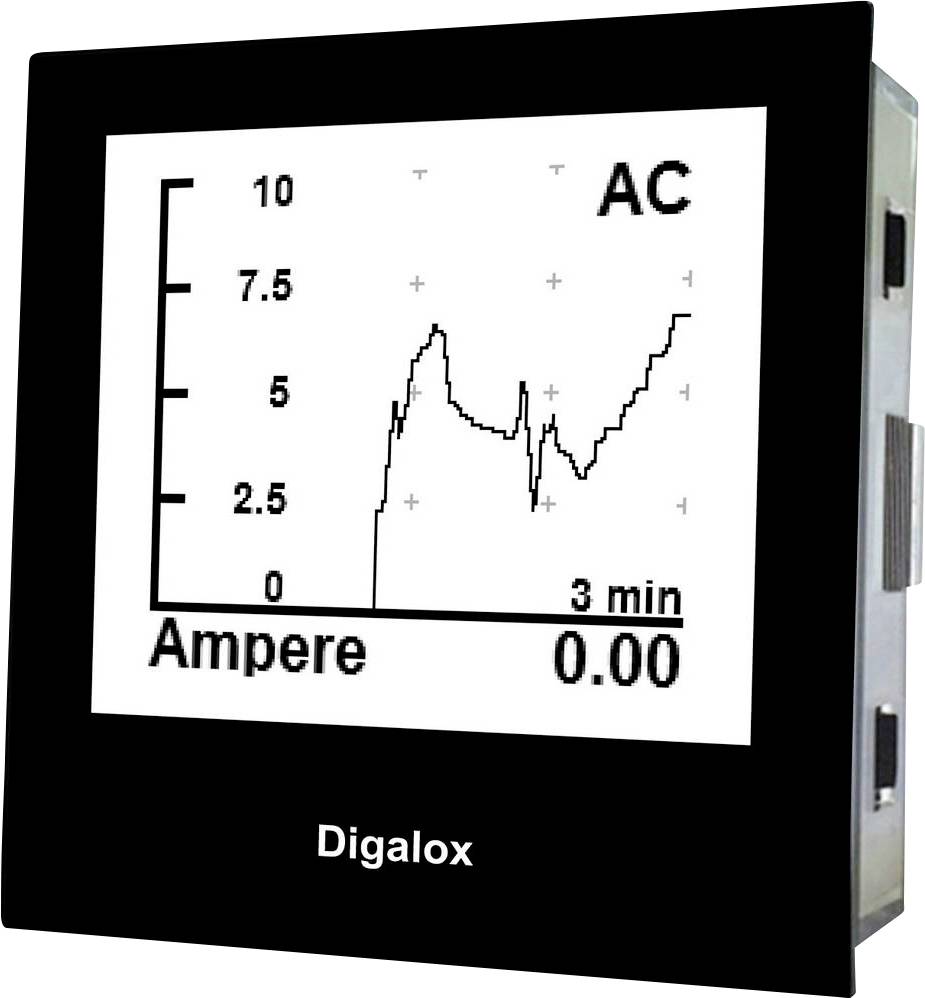

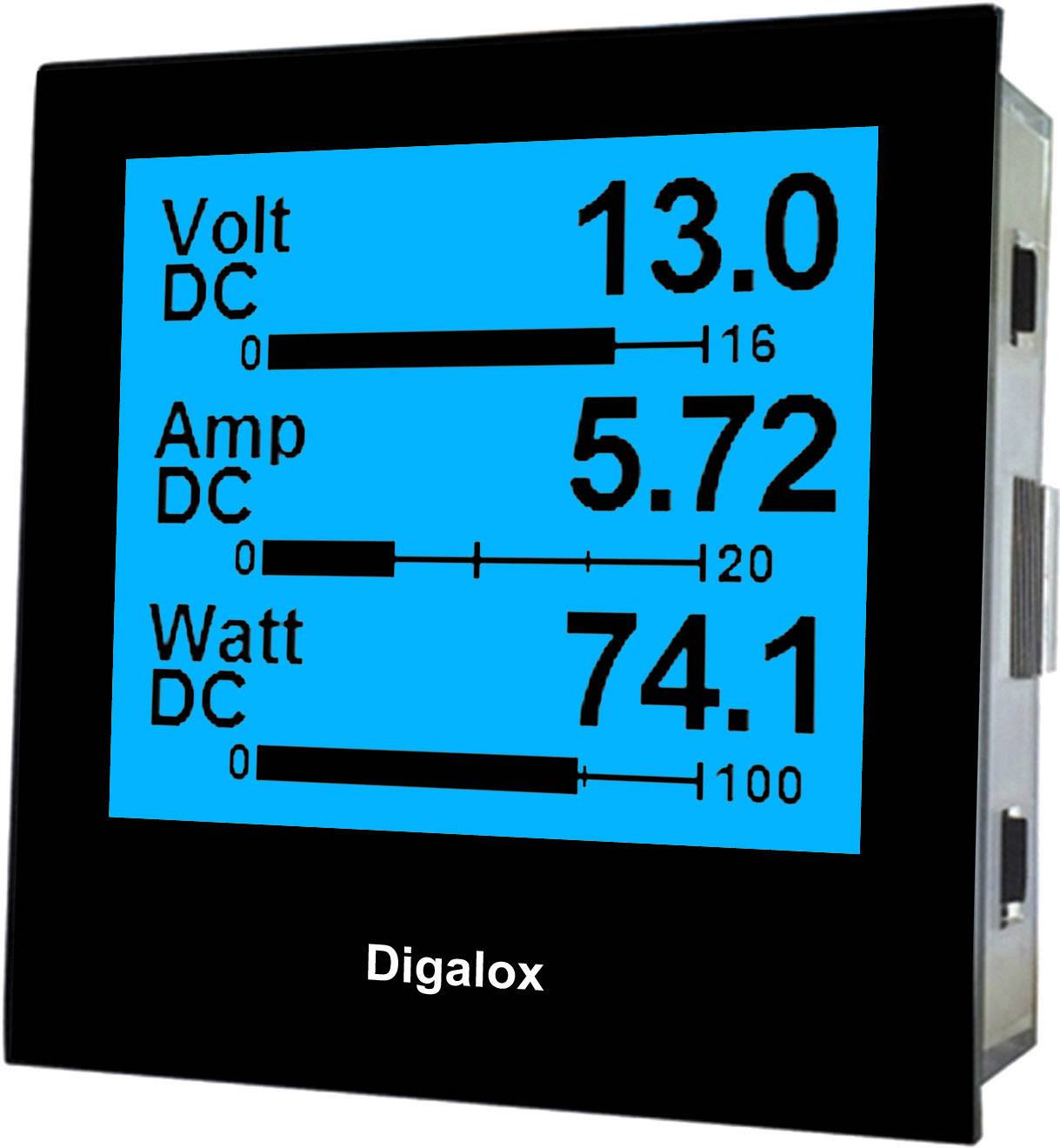

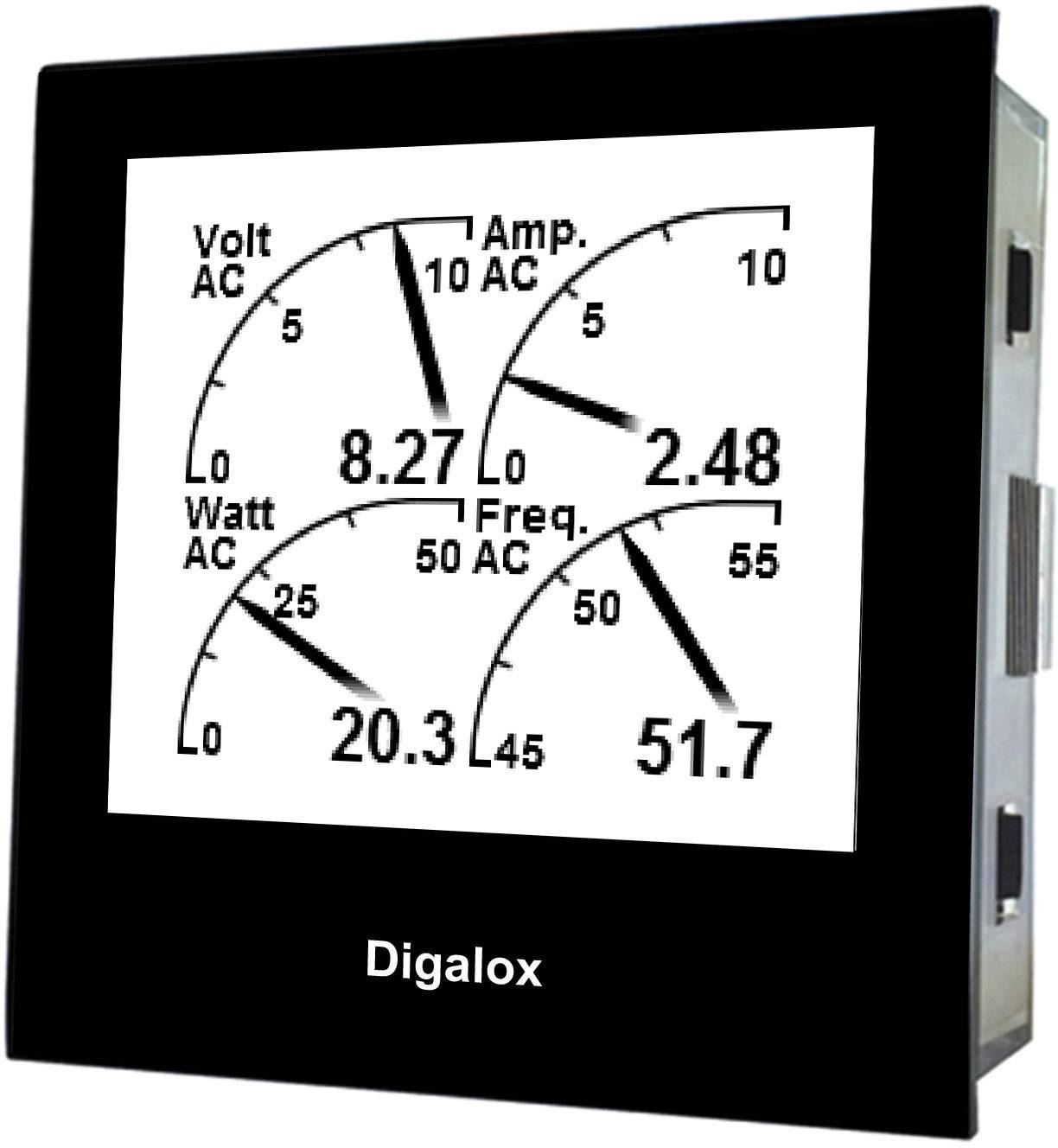

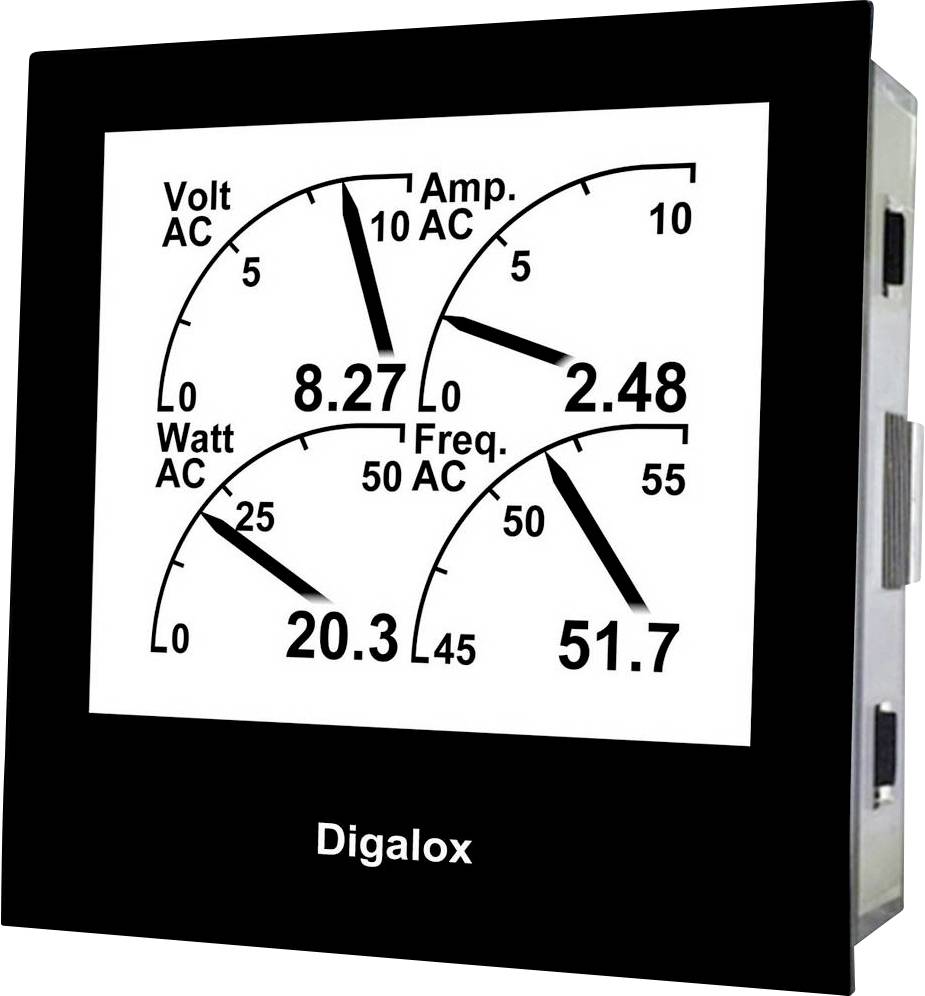

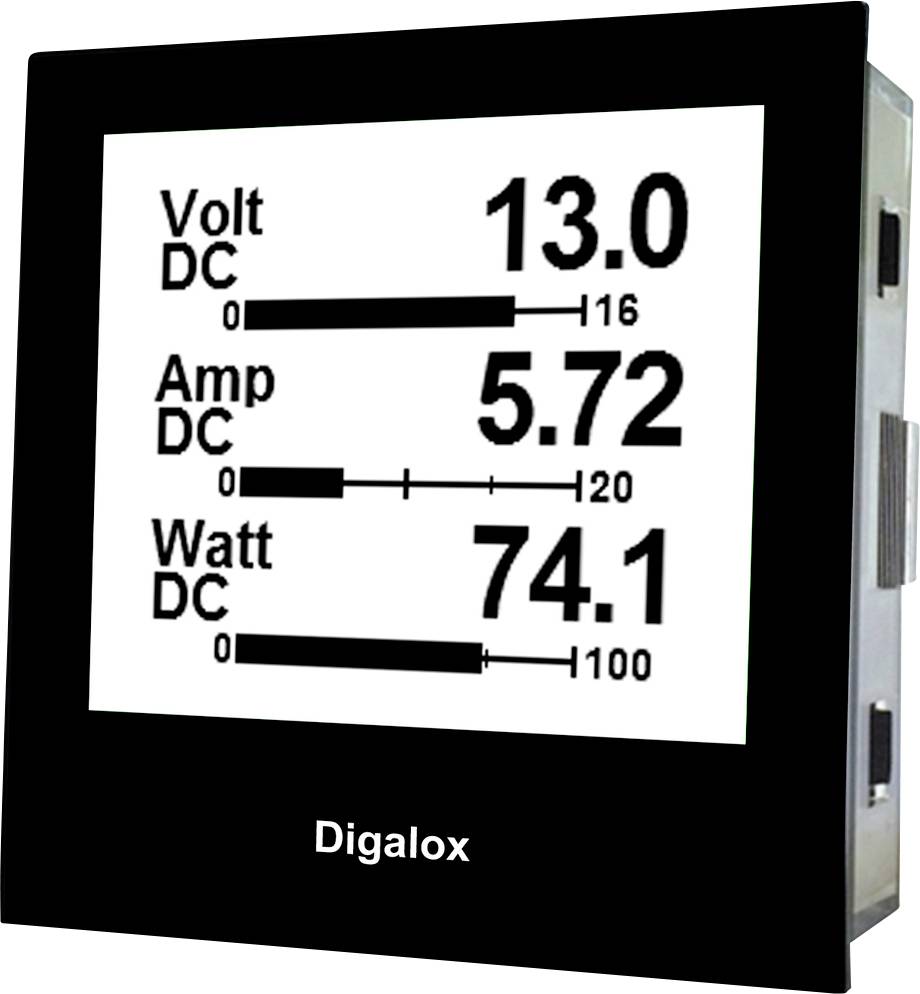

TDE Instruments DPM72-MPN digitalna vgradna merilna naprava
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
4 kos - zaloga Nemčija
Število
Skupaj (204,99 € / Kos)
204,99 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
digitalna vgradna merilna naprava
- Merilna funkcija
frekvenca
moč
hitrost
napetost ac
napetost dc
tok
AC-tok
DC-tok
cos phi
- Območje merjenja (min.)
-500 V
10 Hz
-0.06 V
- Vrsta
DPM72-MPN
- Merilno območje (maks.)
500 V
1000 Hz
0.06 V
- Vrsta zaslona
LCD
IP65 (prednja stran)
- Širina vgradnje
68 mm
- Prikaz (štetje)
9999
- Vgradna višina
68 mm
- Delovna napetost
12 V DC/AC
24 V DC/AC
- Mere
(D x Š x V) 59 x 72 x 72 mm
- Teža
180 g
- Maks. obratovalna napetost
24 V DC/AC
- Min. obratovalna napetost
12 V DC/AC
- Osvetlitev zaslona
RGB
modra
zelena
rdeča
bela
- Značilnosti
dvojna skala
nastavljive enote
- Barva
črna
- Širina
72 mm
- Višina
72 mm
- Dolžina
59 mm
- Širina okvirja
7.2 cm
- Višina okvira
7.2 cm
- Vmesniki
USB
- Vmesnik
RS-485
- Prikaz (podrobnosti)
Grafični zaslon LCD 192x160 slikovnih pik
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1402012 TDE Instruments DPM72-MPN digitalna vgradna merilna naprava
Tehnični podatki 1402012 TDE Instruments DPM72-MPN digitalna vgradna merilna naprava
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1402012 TDE Instruments DPM72-MPN digitalna vgradna merilna naprava
Navodila za uporabo in varnost 1402012 TDE Instruments DPM72-MPN digitalna vgradna merilna naprava
Opis
Inovativno, individualno in večnamensko: Merilni napravi DPM72-MP+ in DPM72-MPN+ za električne spremenljivke odlikujejo široke funkcije in možnosti konfiguracije. Primerne za merjenje obsežnih vrst meritev (volt AC/DC, tok AC/DC, frekvenca, moč, kosinus phi), so merilne naprave opremljene z obsežnimi funkcijami. Individualno konfiguracijo naprav in prenos vseh izmerjenih vrednosti v realnem času zagotavlja vmesnik Modbus. To pomeni, da se lahko merilne naprave DPM72 uporabljajo na različne načine in omogočajo široko paleto industrijskih aplikacij. Multifunkcijske merilne naprave so iskane predvsem na področju nadzora strojnih in obratovalnih podatkov in so primerne za posodobitev zastarelih sistemov, saj so še posebej primerne za naknadno vgradnjo. Poleg tega jih je mogoče pritrditi tako na DIN letev kot tudi na druga ozadja z uporabo ustreznih lukenj v ohišju.
Obsežna prilagoditev programske opreme
Merilne naprave je možno individualno nastaviti s konfiguracijsko programsko opremo "Digalox Manager". Ko je nastavljen, DPM72 zanesljivo in v realnem času prenaša vaše odčitke. Programska oprema omogoča odčitavanje izmerjenih vrednosti v pomnilniku meritev, ki jih je nato mogoče grafično ovrednotiti in izvoziti kot datoteko CSV.
preklopni izhodi
Dva galvansko ločena alarmna izhoda omogočata sprožitev alarma in izvajanje procesov vklopa ali izklopa, ko so dosežene individualno nastavljive mejne vrednosti.
Modbus vmesnik
RS485 Modbus vmesnik merilnih naprav DPM72 omogoča tako konfiguracijo kot tudi prenos vseh izmerjenih vrednosti. Protokol RS485 Modbus ustreza uveljavljenemu industrijskemu standardu, kar pomeni, da je mogoče merilne naprave DPM72 z vmesnikom Modbus univerzalno kombinirati z obstoječimi napravami Modbus drugih proizvajalcev. Predvsem pa to omogoča nemoteno sistemsko posodobitev starejših ali tehnično zastarelih strojev (retrofit) brez njihove drage in dolgotrajne menjave.
Besedilo je strojno prevedeno.
Obsežna prilagoditev programske opreme
Merilne naprave je možno individualno nastaviti s konfiguracijsko programsko opremo "Digalox Manager". Ko je nastavljen, DPM72 zanesljivo in v realnem času prenaša vaše odčitke. Programska oprema omogoča odčitavanje izmerjenih vrednosti v pomnilniku meritev, ki jih je nato mogoče grafično ovrednotiti in izvoziti kot datoteko CSV.
preklopni izhodi
Dva galvansko ločena alarmna izhoda omogočata sprožitev alarma in izvajanje procesov vklopa ali izklopa, ko so dosežene individualno nastavljive mejne vrednosti.
Modbus vmesnik
RS485 Modbus vmesnik merilnih naprav DPM72 omogoča tako konfiguracijo kot tudi prenos vseh izmerjenih vrednosti. Protokol RS485 Modbus ustreza uveljavljenemu industrijskemu standardu, kar pomeni, da je mogoče merilne naprave DPM72 z vmesnikom Modbus univerzalno kombinirati z obstoječimi napravami Modbus drugih proizvajalcev. Predvsem pa to omogoča nemoteno sistemsko posodobitev starejših ali tehnično zastarelih strojev (retrofit) brez njihove drage in dolgotrajne menjave.
Besedilo je strojno prevedeno.
Izvedba
- USB vmesnik, galvansko izoliran; alarmni izhodi z nastavljivimi mejnimi vrednostmi, galvansko izolirani; računalniška programska oprema za posamezno konfiguracijo in snemanje merilnih podatkov
Obseg dostave
- TDE Instruments DPM72-MP Digalox DPM72-MPN grafični DIN-merilnik za 500 V/60 mV DC s številnimi prikazovalniki in RGB osvetlitvijo, napetost: AC 0-500 V
Namigi
Micro USB kabel ni priložen. Programska oprema Digalox® Manager je na voljo za prenos.
Sistemske zahteve
- Windows Vista, 7 ali 8 (.Net Framework 4)
