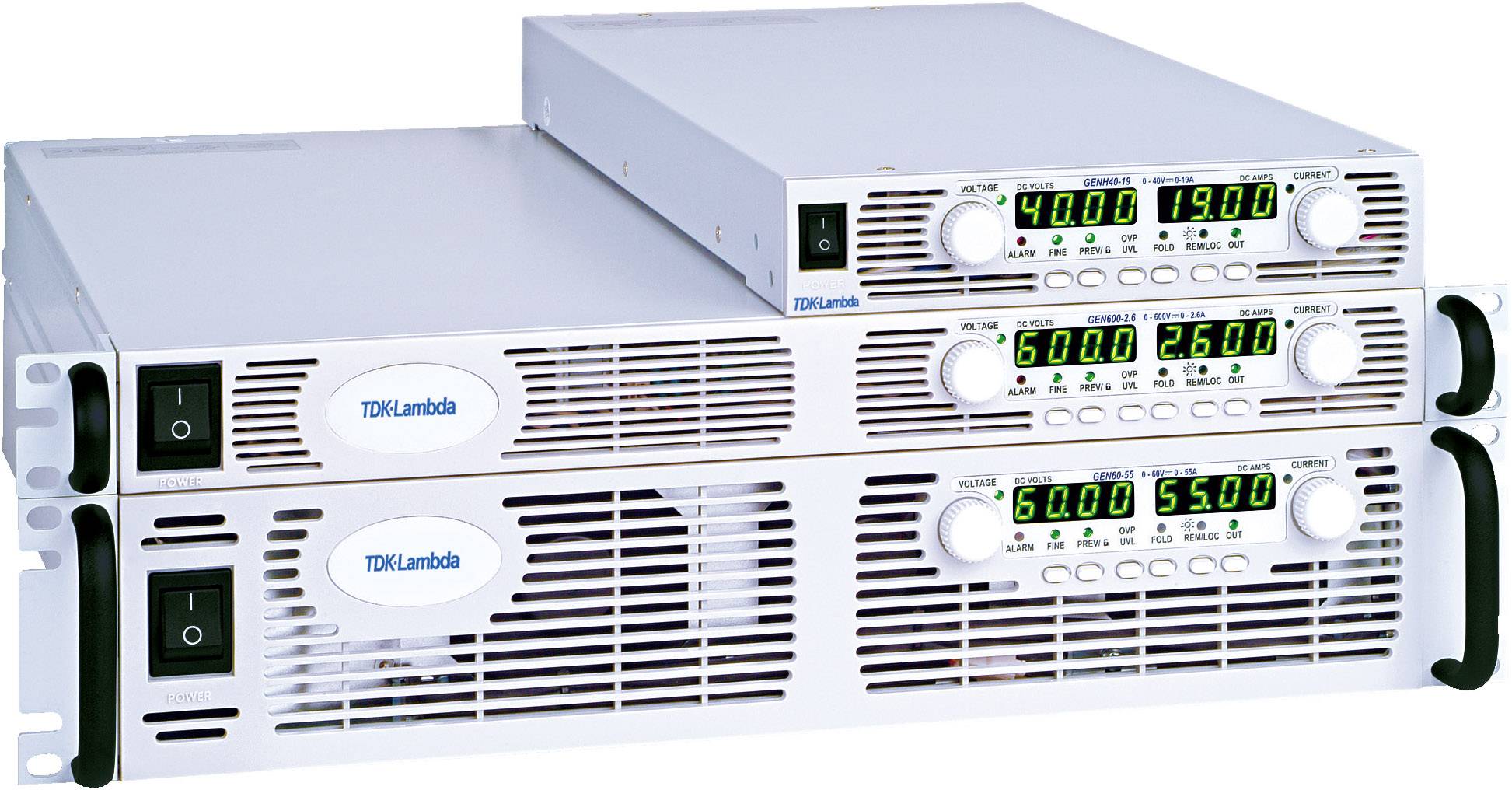

TDK-Lambda GEN-30-110-3P400/F 1
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (5465,00 € / Kos)
5465,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
laboratorijski napajalniki, nastavljivi TDK-Lambda GEN30-110-3P400/F 0 - 30 0 - 110 A 3300 W Število izhodov 1 x RS-232, RS-485 master/slave funkcija, programabilni, daljinsko vodenje
- 3300 W v 88 mmohišju
- 0 - 30 / 0 - 110 A
- Stikalni
- Območje vhodne napetosti 85 - 265 V/AC
- Vgrajen vmesnik RS-232/RS-485
- Zunanje analogno programiranje in nadzor
- Izvedba (splošno): Vgradnja v rack
Tehnične specifikacije
- Vrsta izdelka
laboratorijski napajalniki, nastavljivi
- Tehnologija
preklapljanje napajanja
- Število izhodov
1 x
delovni standardi (lastni)
- Mere
(D x Š x V) 442 x 423 x 88 mm
- Priključki
Izhodne napajalne tirnice na zadnji strani
- Izvedba
Vgradnja v rack
- Izhod
RS-232
- Izhodna napetost (maks.)
30 V/DC
- Izhodna napetost (min.)
0 V/DC
- Izhodna napetost 1
0 - 30 V/DC
- Izhodni tok (visok)
110 A
- Izhodni tok (nizek)
0 A
- Izhodni tok maks.
110 A
- Izhodni tok (min.)
0 A
- Vhodna napetost
85 - 265 V/AC
- Vhodi
Vijačne sponke
- Teža
13 kg
- Višinska enota
2 U
- Značilnosti
master/slave funkcija
programabilni
daljinsko vodenje
3300 W
- Vrsta
Stikalni
- Širina
423 mm
- Višina
88 mm
- Dolžina
442 mm
- Globina
507 mm
- Vmesnik
RS-232
RS-485
- Vrsta
GEN30-110-3P400/F
Skladnost in certifikati
Certified by EU Garan
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1303989 TDK-Lambda GEN-30-110-3P400/F 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1303989 TDK-Lambda GEN-30-110-3P400/F 1
Informacije
Informacije 1303989 TDK-Lambda GEN-30-110-3P400/F 1
Garancijski pogoji
Garancijski pogoji 1303989 TDK-Lambda GEN-30-110-3P400/F 1
Opis
Zmogljiv laboratorijski napajalnik s samo 1 enoto višine, pri čemer lahko več naprav zložite neposredno eno na drugo, torej ne potrebuje zračne reže zgoraj ali spodaj in tako dejansko shaja z 1 enoto višine.
Izhodne napetosti od 0 - 30 V/DC in izhodne tokove od lahko nastavite neposredno na napravi ali z daljinskim upravljalnikom prek vgrajenega vmesnika RS-232/RS-485. Prek analognih vhodov lahko prav tako programirate vse pomembne funkcije (krmilna napetost: 0–5 V, 0–10 V, krmilni tok 4–20 mA ali prek zunanjega upora; za digitalno krmiljenje npr. z LabView® in LabWindows® so na voljo ustrezni gonilniki). Visokoločljivostni 16-bitni analogno-digitalni in digitalno-analogni pretvorniki omogočajo natančno nastavljanje in programiranje. Vrtljive regulatorje na napravi lahko preklapljate med grobo in fino nastavitvijo.
Dvojni digitalni prikazovalnik prikazuje trenutne vrednosti in različne informacije o stanju (med drugim: prenapetostna zaščita, omejitev podnapetosti, način za preobremenitev, nastavitve naslovov), izhod za monitor pa nudi ustrezne analogne napetosti (0–5 V ali 0–10 V) za zunanji nadzor. Napravo lahko seveda uporabljate tako kot konstantni vir napetosti in konstantni vir toka ter po potrebi samodejno preklaplja med tema dvema načinoma delovanja. Več naprav lahko zaporedno ali vzporedno povežete med seboj. Tip GEN/H ima polovično izvedbo: 19" rack.
Izhodne napetosti od 0 - 30 V/DC in izhodne tokove od lahko nastavite neposredno na napravi ali z daljinskim upravljalnikom prek vgrajenega vmesnika RS-232/RS-485. Prek analognih vhodov lahko prav tako programirate vse pomembne funkcije (krmilna napetost: 0–5 V, 0–10 V, krmilni tok 4–20 mA ali prek zunanjega upora; za digitalno krmiljenje npr. z LabView® in LabWindows® so na voljo ustrezni gonilniki). Visokoločljivostni 16-bitni analogno-digitalni in digitalno-analogni pretvorniki omogočajo natančno nastavljanje in programiranje. Vrtljive regulatorje na napravi lahko preklapljate med grobo in fino nastavitvijo.
Dvojni digitalni prikazovalnik prikazuje trenutne vrednosti in različne informacije o stanju (med drugim: prenapetostna zaščita, omejitev podnapetosti, način za preobremenitev, nastavitve naslovov), izhod za monitor pa nudi ustrezne analogne napetosti (0–5 V ali 0–10 V) za zunanji nadzor. Napravo lahko seveda uporabljate tako kot konstantni vir napetosti in konstantni vir toka ter po potrebi samodejno preklaplja med tema dvema načinoma delovanja. Več naprav lahko zaporedno ali vzporedno povežete med seboj. Tip GEN/H ima polovično izvedbo: 19" rack.
Izvedba
- Vgrajen RS-232 / RS-485 vmesnik kot standard; funkcija FAST - hitri koraki programiranja (npr. Zelo hitri časi vzpona); zunanje analogno programiranje in funkcija ponovnega odčitavanja z 0-5V ali 0-10V; izhodna napetost do 600V, izhodni tok do 400A (vsak glede na model); aktivna zasnova korekcije faktorja moči (2 višinski enoti); 19-palčna namestitev na stojalo; vzporedna povezava do štirih naprav z aktivno porazdelitvijo moči; stikalo master / slave; samodejni in varen način zagona; digitalni dajalniki za nastavitev toka in napetosti; sprednja plošča, ki se lahko zaklene ( tudi daljinsko); zunanje daljinsko stikalo za vklop / izklop; funkcija daljinskega zaznavanja za kompenzacijo padca napetosti na nosilnih progah
- Vzporedno delovanje (Advanced Master / Slave) s skupnim trenutnim prikazom
- Naprave za zlaganje brez ničel se lahko zložijo neposredno drug na drugega
- Izbirna logika krmiljenja ON / OFF
- Brez notranjih obrezovalnikov ali potenciometrov
- Komunikacijska veriga Multi Power Supply omogoča nadzor do 31 naprav z vgrajenim vmesnikom RS232 / 485
- Trenutno nadzorovano krmiljenje ventilatorja
Obseg dostave
- TDK-Lambda GEN-30-110-3P400/F 1
Namigi
Ta izdelek je treba šteti za napajalni modul / napajalno enoto, v druge naprave pa ga sme namestiti samo strokovno usposobljeno osebje in ga NE smete uporabljati kot samostojno napravo (samostojno).
Ta izdelek je bil razvit za prodajo poslovnim strankam in ga je mogoče dobiti prek distribucijskih poti.
NI namenjen in zasnovan za prodajo končnim kupcem.
