Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 1.5 GHz 10:1 15 V
Podatkovni list izdelka (PDF)
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (4639,00 € / Kos)
4639,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 1.5 GHz 10:1 15 V
- 10:1
- Pasovna širina 1.5 GHz
Tehnične specifikacije
- Izhodna impedanca: 50 Ω
- Vrsta izdelka
merilna sonda
- Pasovna širina
1.5 GHz
- Faktor dušenja
10:1
- Čas vzpona
350 ps
- Nazivna napetost
15 V
- Vhodna kapaciteta
0,9 pF
- Vhodna upornost
1000 kΩ
- Vrsta
ZS1500A
delovni standardi (lastni)
- Teža
110 g
- Dolžina kabla
1.3 m
- Zmogljivost umerjanja
Tovarniški standard
- Primerno za (podrobnosti)
Osciloskopi Teledyne LeCroy z vmesnikom ProBus
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3864037 Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 1.5 GHz 10:1 15 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3864037 Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 1.5 GHz 10:1 15 V
Opis
Inženirji morajo pogosto vzorčiti visokofrekvenčne signale z visoko natančnostjo signala. Tipične pasivne sonde z visoko vhodno upornostjo (R) in kapacitivnostjo (C) zagotavljajo dober odziv pri nižjih frekvencah, vendar preobremenijo vezje pri višjih frekvencah in popačijo signal. Aktivne napetostne sonde so značilne tako po visoki vhodni upornosti (R) kot po nizki vhodni kapacitivnosti (C), kar zmanjša obremenitev vezja v celotni pasovni širini sonde in osciloskopa. Zaradi nizke obremenitve vezja in kompaktne oblike, ki omogoča meritve tudi na težko dostopnih mestih, aktivna napetostna sonda postaja standardno orodje za široko paleto signalov in kontaktnih točk.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Sonde serije ZS-A so aktivne sonde z visoko impedanco in nizko kapacitivnostjo, ki zagotavljajo visoko natančnost signala do 4 GHz. Kompaktna zasnova in široka paleta dodatkov zagotavljata, da je sonda serije ZS-A kos vsaki zahtevni merilni nalogi.

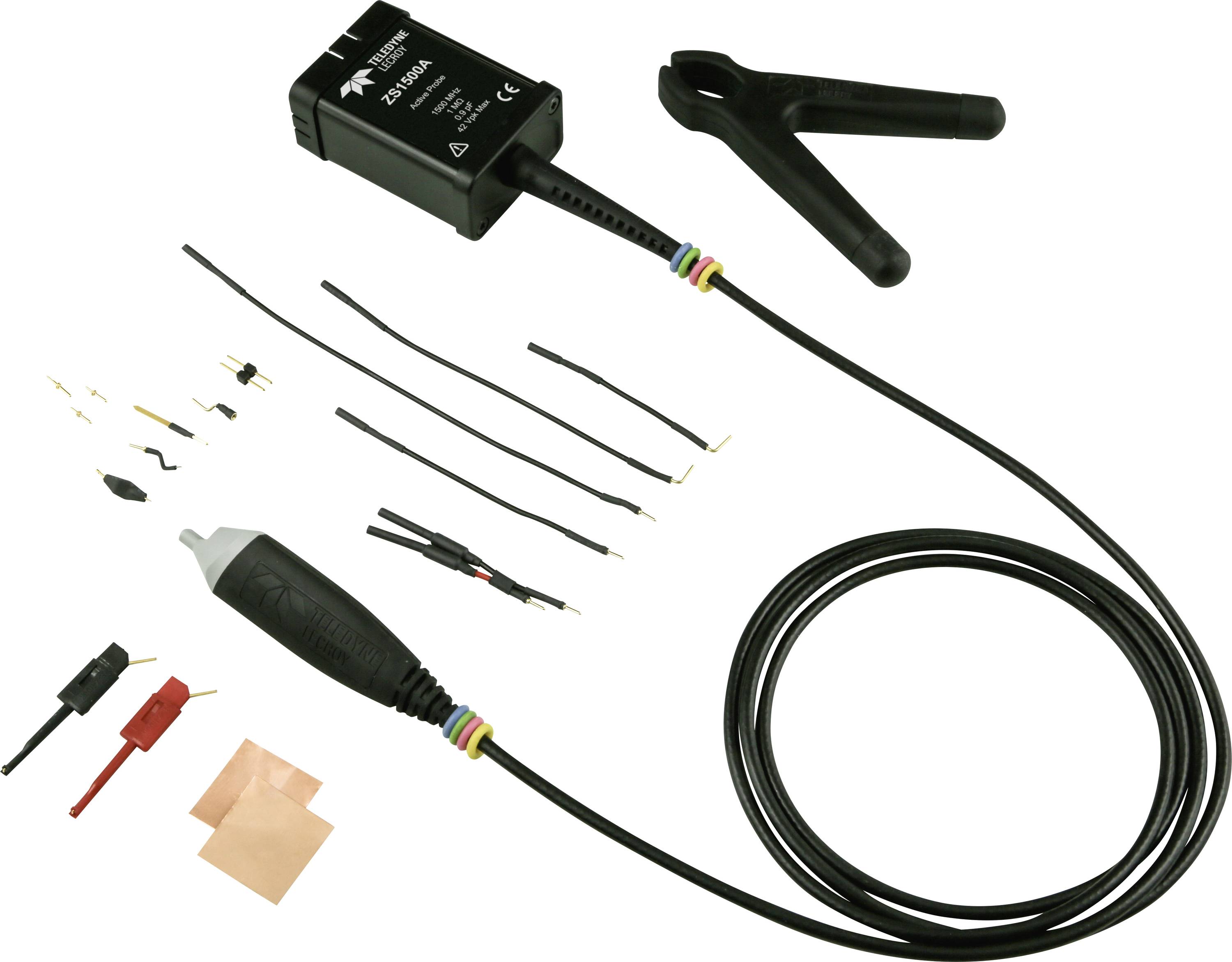

Obseg dostave
- Sonda ZS1500A
- 2x standardna konica (standardna ravna konica, PK-ZS-001)
- 1x konica Pogo (konica Pogo, PK-ZS-017)
- 1x 2,54 mm kvadratni adapter za zatiče (adapter za kvadratne zatiče, PK-ZS-018)
- 2x 2,54 mm adapter za tiskano vezje (PK-ZS-024)
- 1x Kratek ravni konektor (7 cm, PK-ZS-022)
- 1x dolg ravni pin konektor (13 cm, PK-ZS-023)
- 1x adapter za Y-linijo (PK-ZS-014)
- 1x kratek kotni kabel (5 cm, PACC-LD003)
- 1x dolg kotni kabel (10 cm, PACC-LD004)
- 1x odmaknjena ozemljitev/Z-ozemljitev (Odmaknjena ozemljitev / Z-vodnik, PK-ZS-016)
- 1x ozka talna plošča (ozko talno rezilo, PK-ZS-021)
- 1x široko brušeno rezilo (široko brušeno rezilo, PK-ZS-015)
- 2x bakreni lepilni trak (bakreni trak 2x2 cm, PK-ZS-009)
- 1 par mikro prijemalk/piko kavljev (mikro prijemalke rdeče in črne, PK-ZS-007R/B)
- 1x Držalo za prosto merjenje (PK-ZS-019)
