Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 2.5 GHz 10:1 8 V
Podatkovni list izdelka (PDF)
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (7005,00 € / Kos)
7005,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 2.5 GHz 10:1 8 V
- 10:1
- Pasovna širina 2.5 GHz
Tehnične specifikacije
- Izhodna impedanca: 50 Ω
- Vrsta izdelka
merilna sonda
- Pasovna širina
2.5 GHz
- Faktor dušenja
10:1
- Čas vzpona
180 ps
- Nazivna napetost
8 V
- Vhodna kapaciteta
0,6 pF
- Vhodna upornost
1000 kΩ
- Vrsta
ZS2500A
delovni standardi (lastni)
- Teža
110 g
- Dolžina kabla
1.3 m
- Zmogljivost umerjanja
Tovarniški standard
- Primerno za (podrobnosti)
Osciloskopi Teledyne LeCroy z vmesnikom ProBus
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3864038 Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 2.5 GHz 10:1 8 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3864038 Teledyne LeCroy Oszilloskop-Tastkopf merilna sonda 2.5 GHz 10:1 8 V
Opis
Inženirji morajo pogosto vzorčiti visokofrekvenčne signale z visoko natančnostjo signala. Tipične pasivne sonde z visoko vhodno upornostjo (R) in kapacitivnostjo (C) zagotavljajo dober odziv pri nižjih frekvencah, vendar preobremenijo vezje pri višjih frekvencah in popačijo signal. Aktivne napetostne sonde so značilne tako po visoki vhodni upornosti (R) kot po nizki vhodni kapacitivnosti (C), kar zmanjša obremenitev vezja v celotni pasovni širini sonde in osciloskopa. Zaradi nizke obremenitve vezja in kompaktne oblike, ki omogoča meritve tudi na težko dostopnih mestih, aktivna napetostna sonda postaja standardno orodje za široko paleto signalov in kontaktnih točk.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Sonde serije ZS-A so aktivne sonde z visoko impedanco in nizko kapacitivnostjo, ki zagotavljajo visoko natančnost signala do 4 GHz. Kompaktna zasnova in široka paleta dodatkov zagotavljata, da je sonda serije ZS-A kos vsaki zahtevni merilni nalogi.

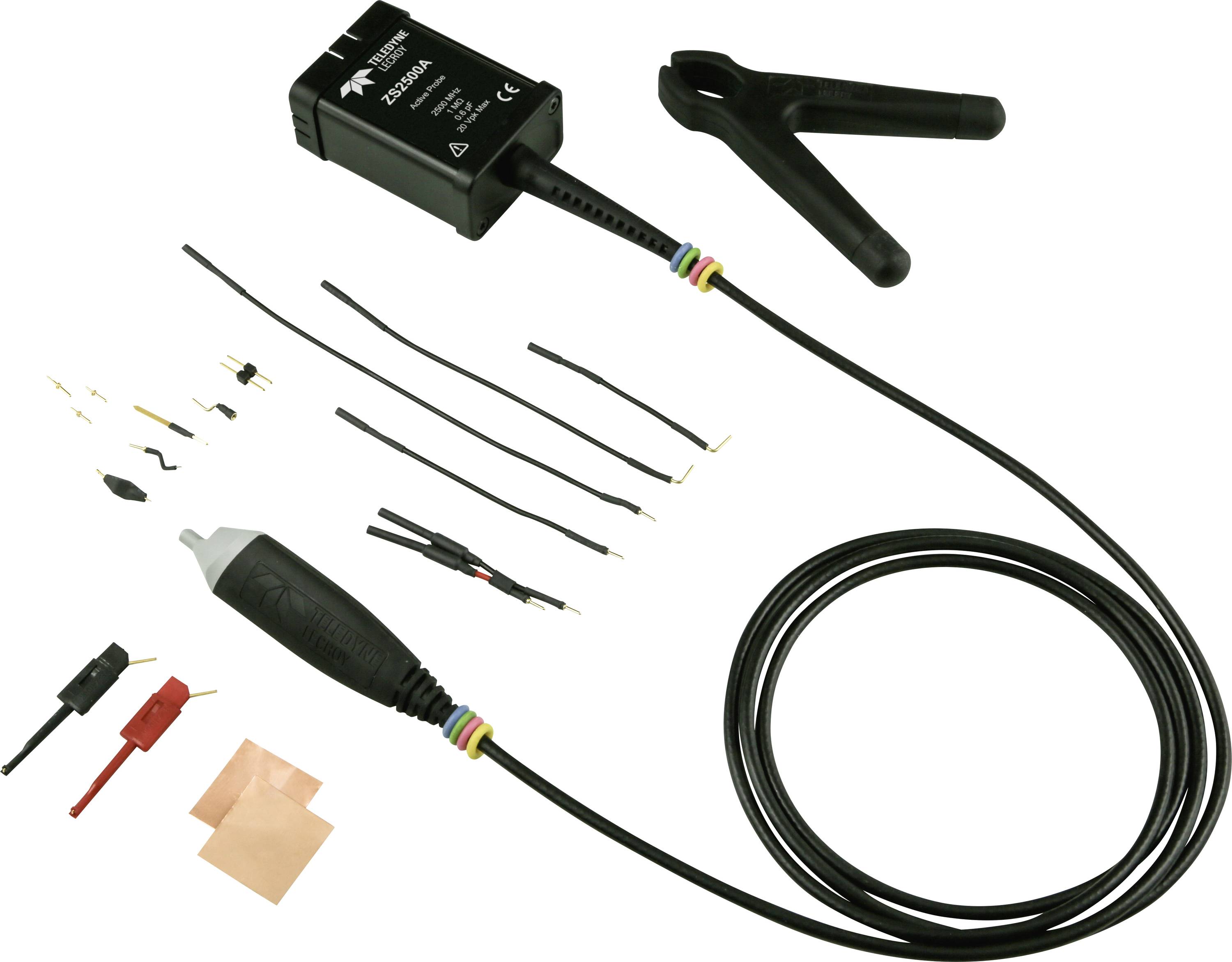

Obseg dostave
- 1x sonda ZS2500A
- 2x standardna ravna konica (PK-ZS-001)
- 1x Pogo konica (PK-ZS-017)
- 1x 2,54 mm kvadratni adapter za zatiče (PK-ZS-018)
- 2x 2,54 mm adapter za tiskano vezje (PK-ZS-024)
- 1x Kratek ravni priključki (PK-ZS-022)
- 1x dolgi ravni priključki (PK-ZS-023)
- 1x adapter za Y-kabel (PK-ZS-014)
- 1x Kratek pravokotni kabel (PACC-LD003)
- 1x dolgi pravokotni kabel (PACC-LD004)
- 1x Odmaknjena ozemljitev / Z-vod (PK-ZS-016)
- 1x Ozko brusilno rezilo (PK-ZS-021)
- 1x Široko brušeno rezilo (PK-ZS-015)
- 2x bakreni trak (PK-ZS-009)
- 1 par mikro prijemal (PK-ZS-007R/B)
- 1x Držalo za vzorce za prosto rokovanje (PK-ZS-019)
