tester kablov VC-17497100 VOLTCRAFT KT-300 telekomunikacije, omrežje

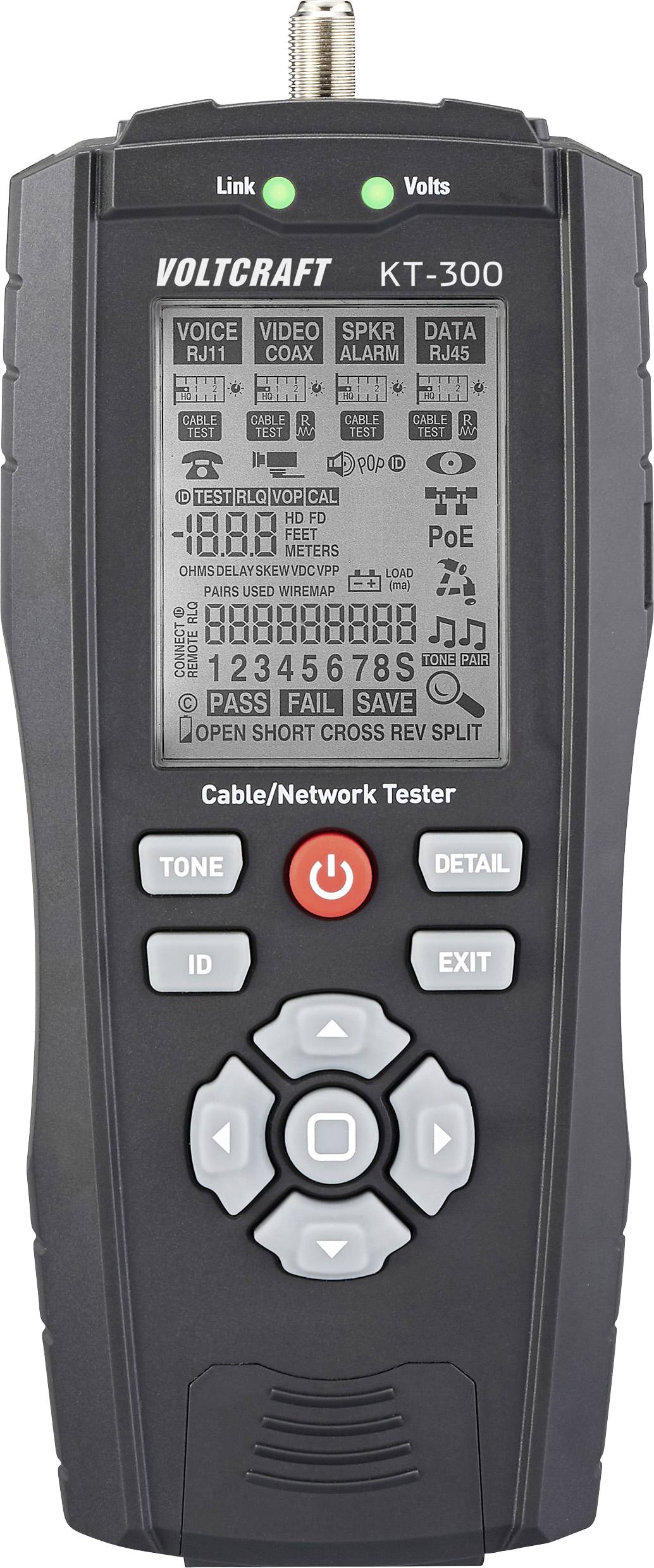

Kabel/Omrežni preizkusnik z zaslonom, ki prikazuje različne statuse povezav, gumbne kontrole za preizkušanje omrežnih in kabelskih funkcij.

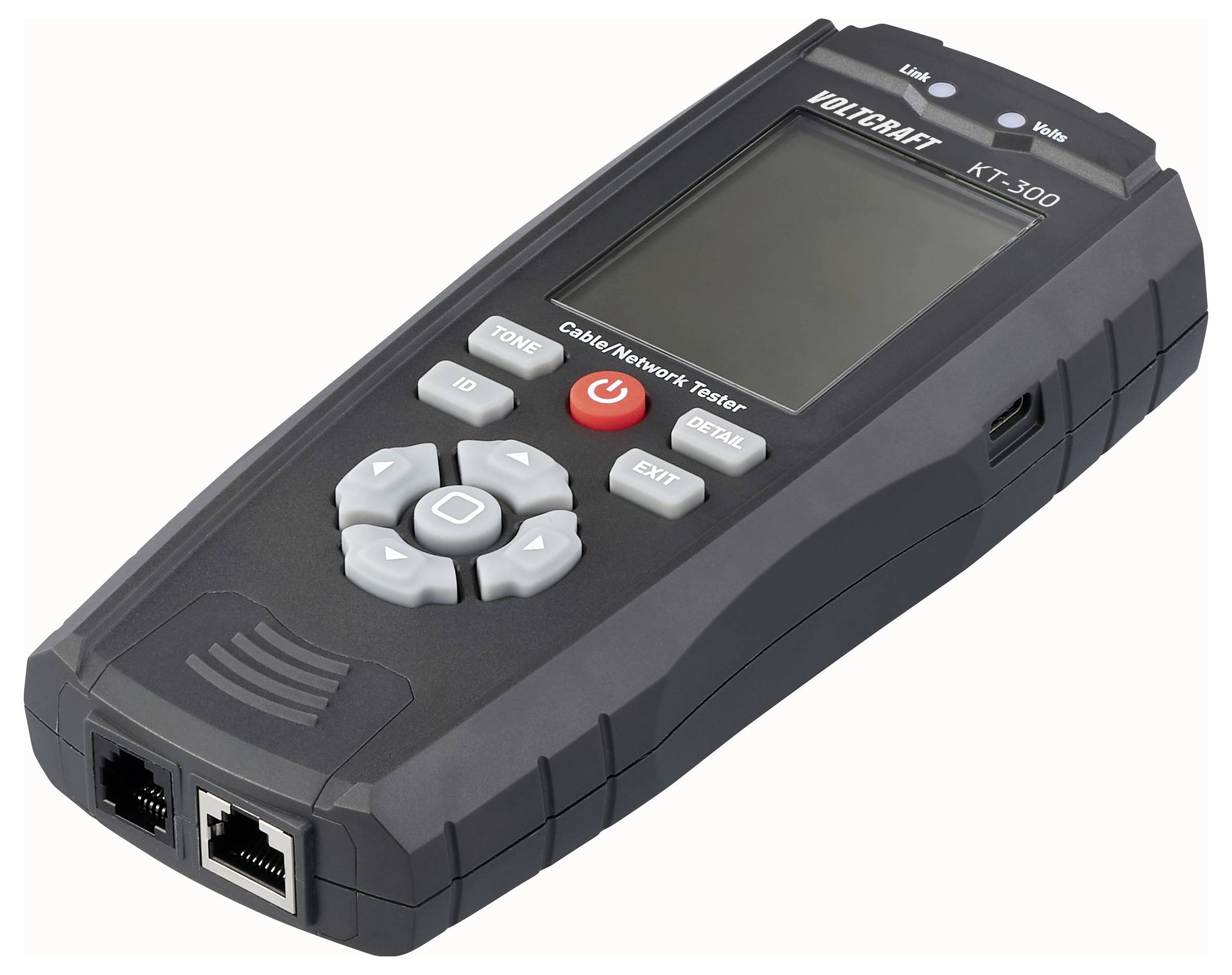

Prenosni tester omrežja s kabli z različnimi gumbi, označenimi s »Tone«, »ID« in »Detail«. Na dnu sta vidna dva Ethernet priključka.

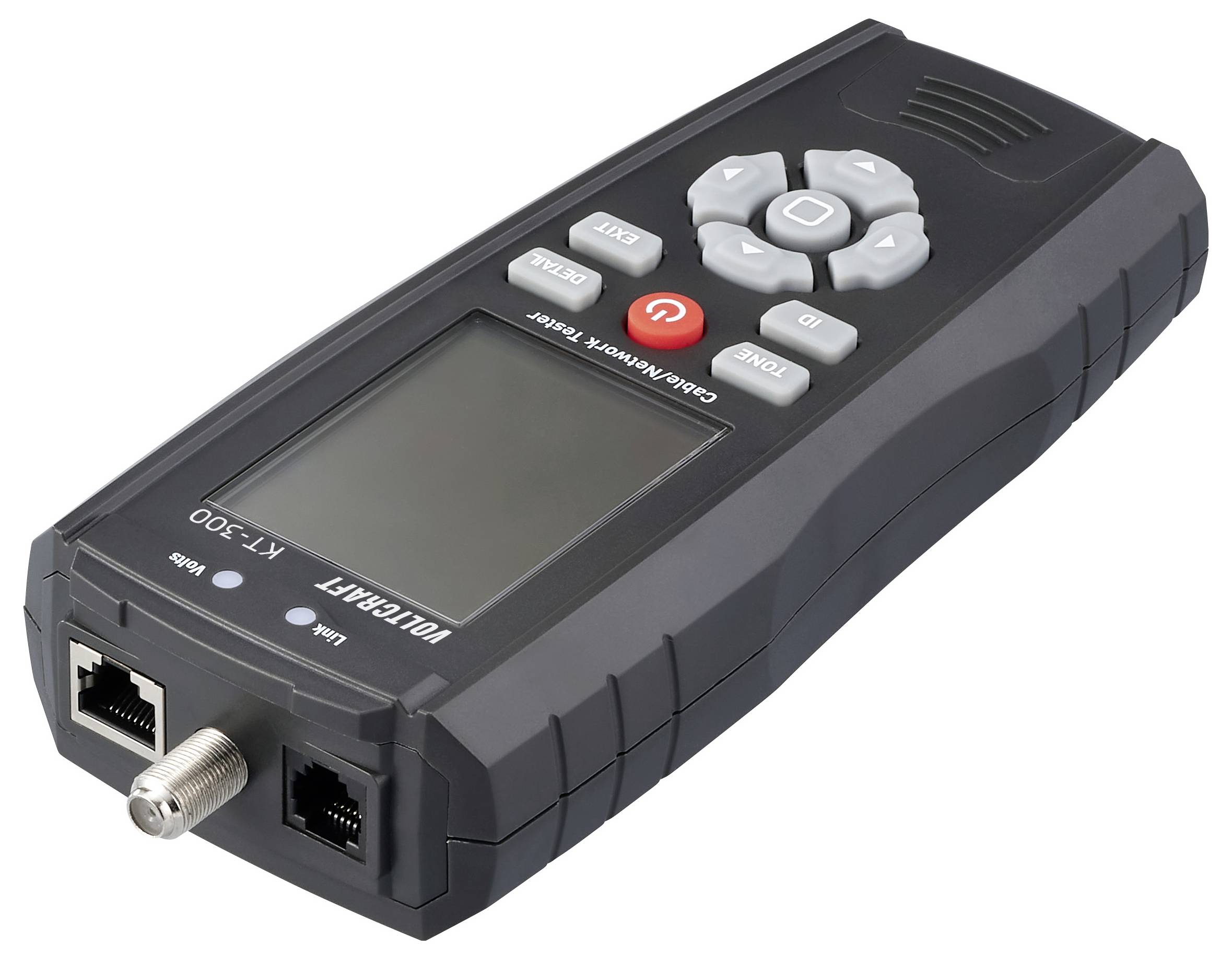

'Naprava za testiranje kablov/omrežja z gumbi, majhnim zaslonom in priključki za priključitev kablov, namenjena za diagnostiko težav s povezavo.'

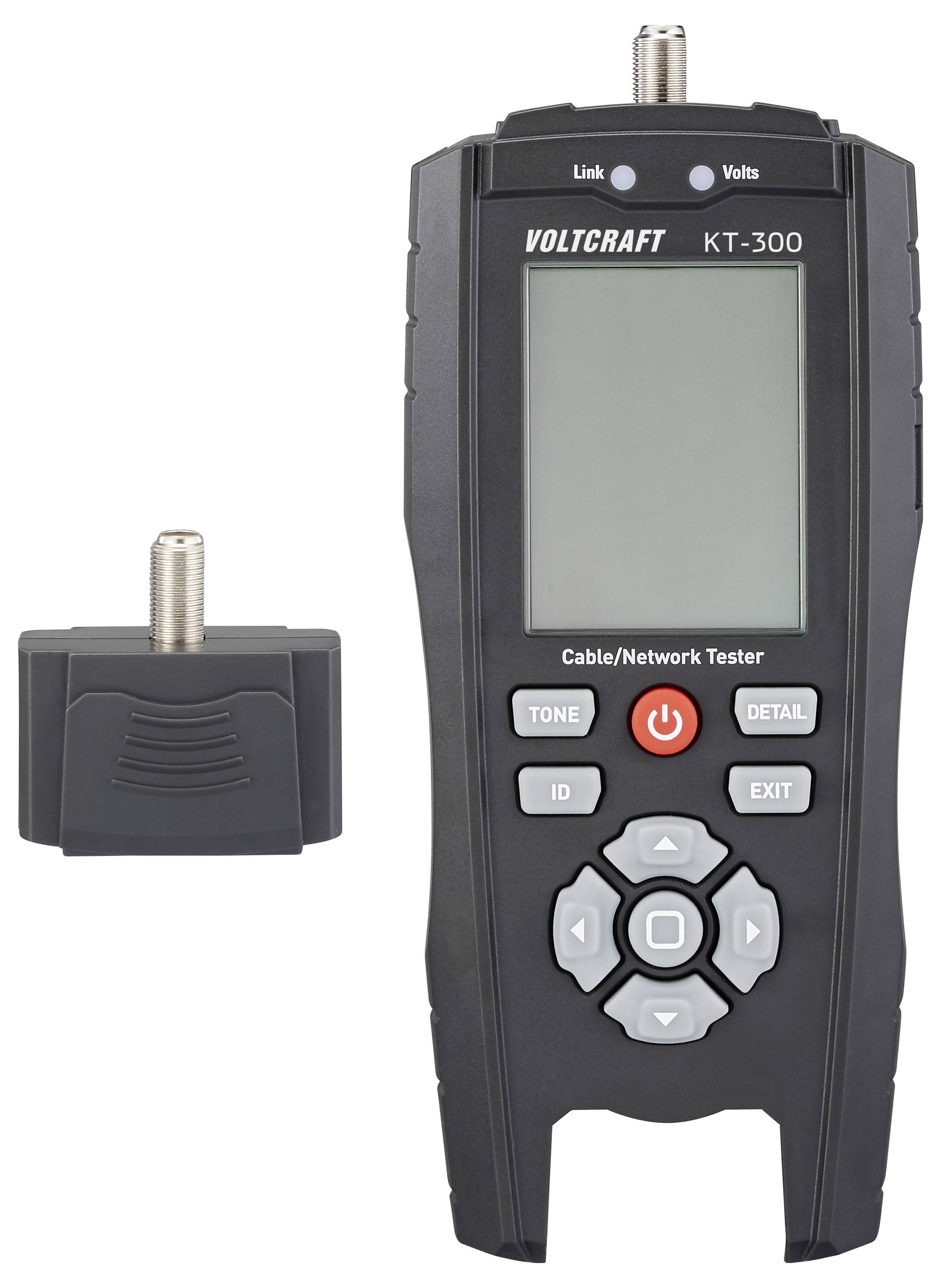

Voltcraft KT-300 tester za kable/omrežje z majhno odstranjeno komponento ob njem. Tester prikazuje možnosti, kot so »Ton«, »Podrobnosti« in »Izhod«.

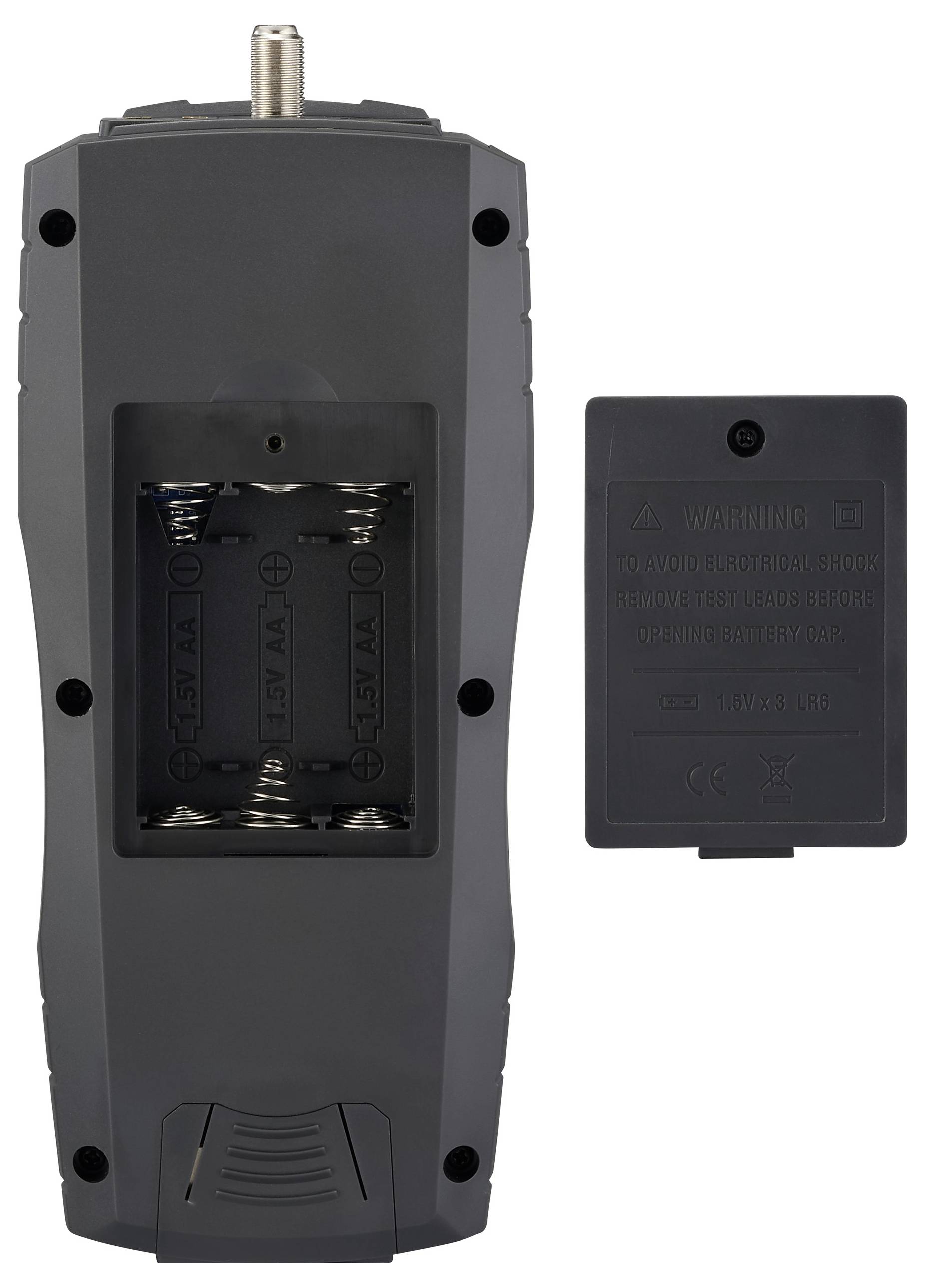

Pogled od zadaj na prenosno napravo z odprto pregradno za baterije, ki prikazuje dve prazni reži za baterije AA. Pokrov pregrade je postavljen ob njej.

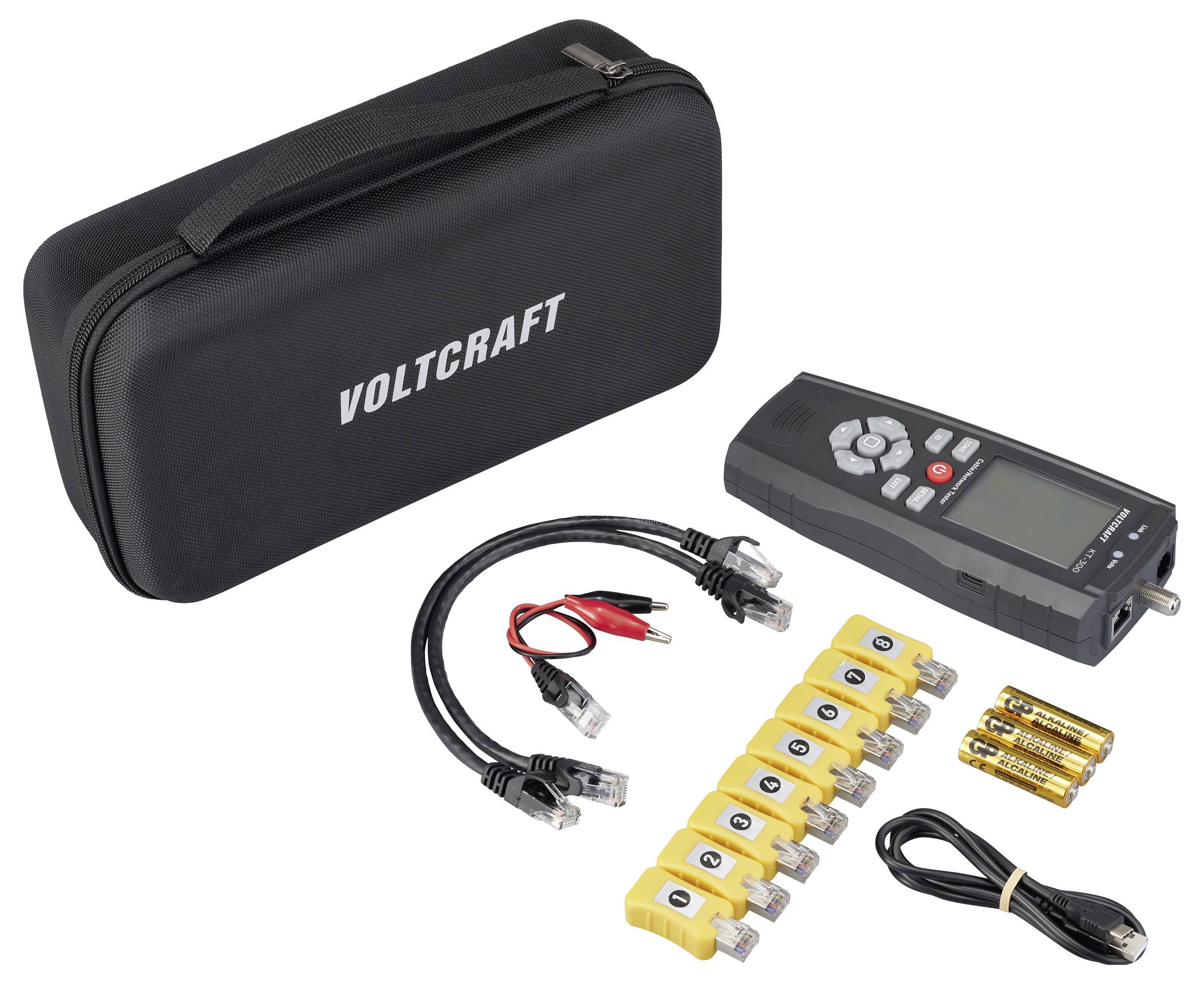

Kovček blagovno znamke »Voltcraft« s testerjem za kable, preizkusniki omrežja, kabli in baterijami, razporejeni za enostavno prepoznavanje in uporabo.

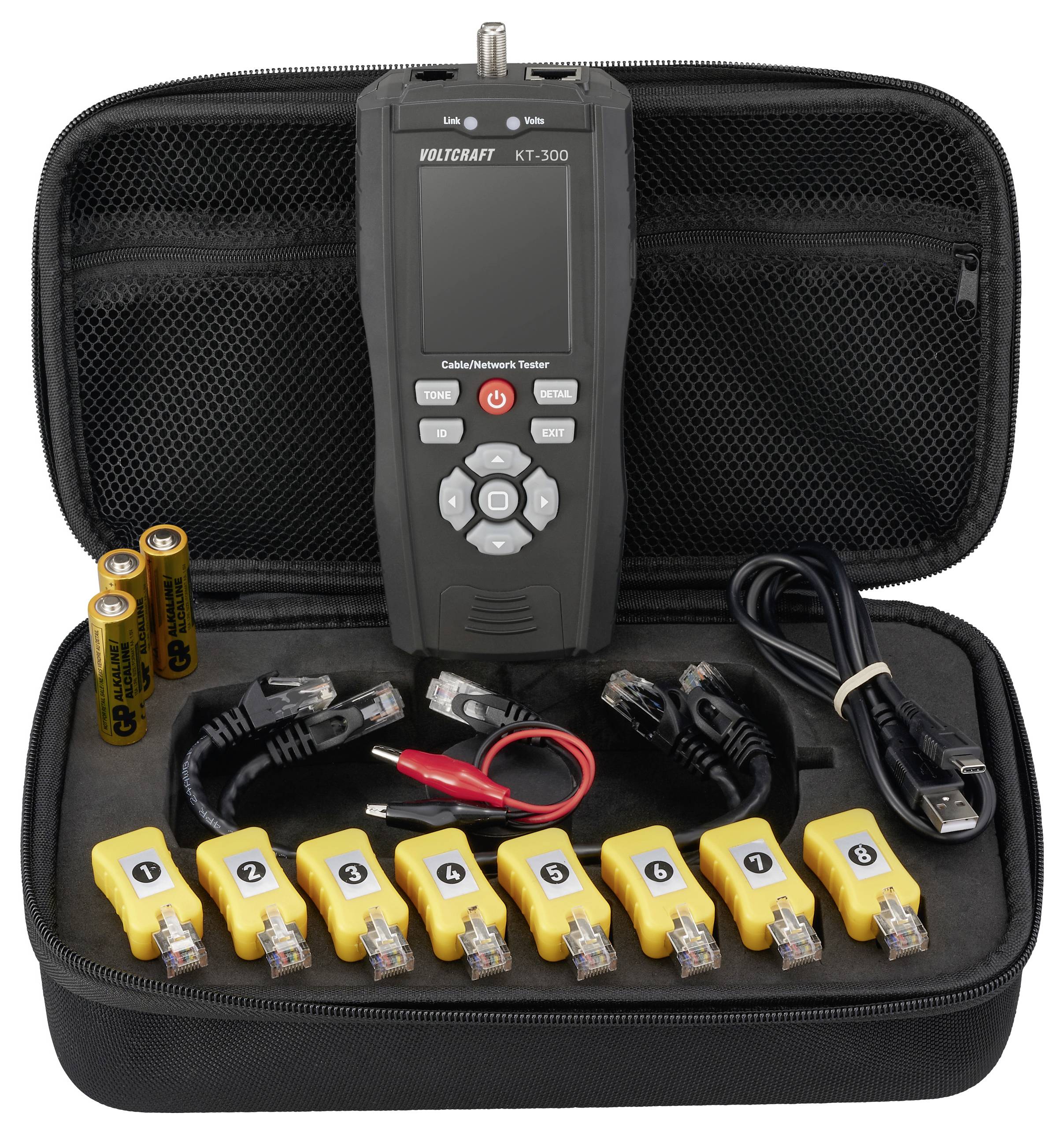

'Komplet za testiranje omrežnih kablov v črni torbi, ki vsebuje glavno napravo, osem rumenih konektorjev, USB kabel, dve bateriji in kable.'

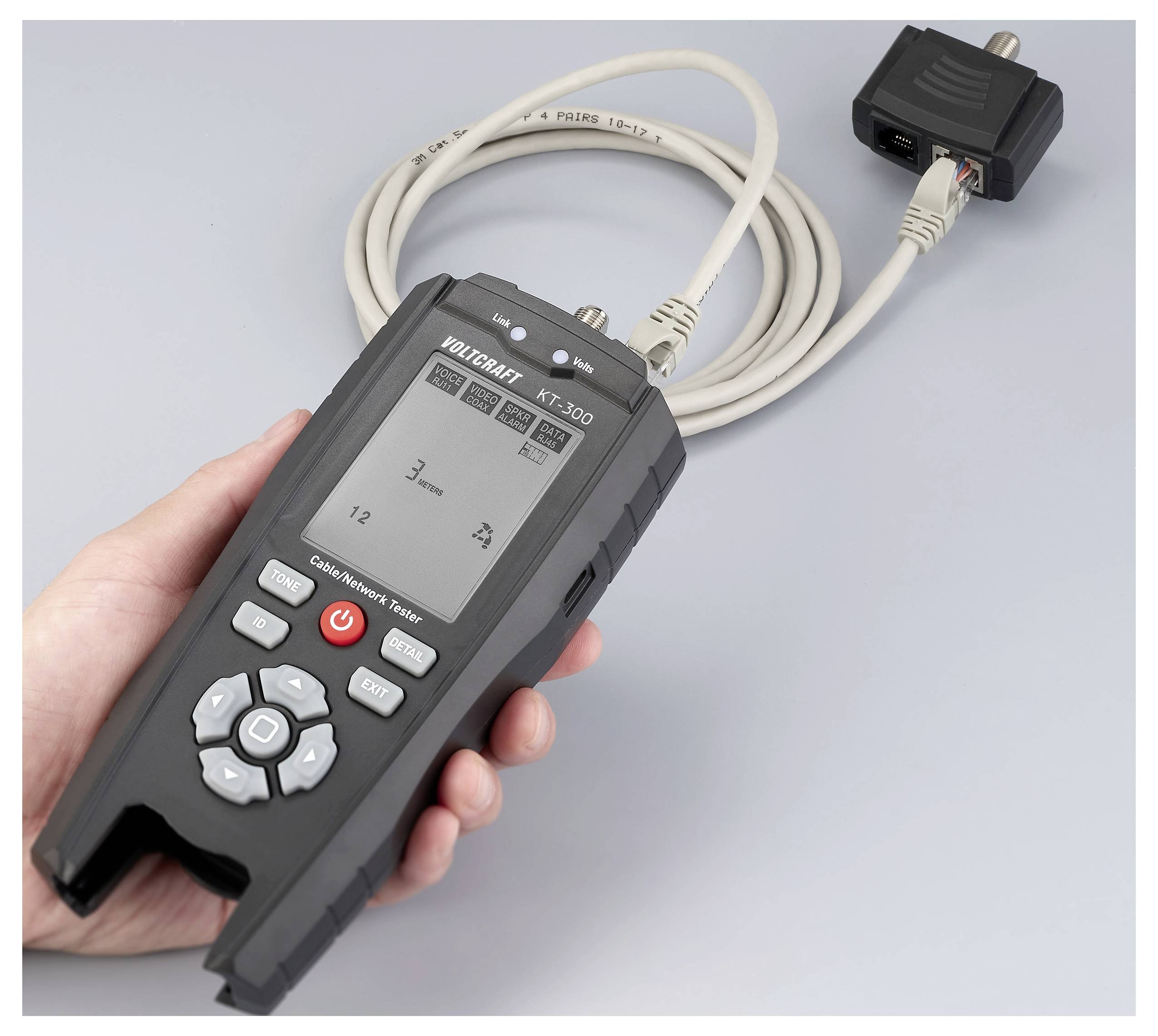

'Roka, ki drži tester za testiranje omrežja s povezanim kablom, zaslon prikazuje rezultate testa; orodje, ki se uporablja za preverjanje omrežnih povezav.'

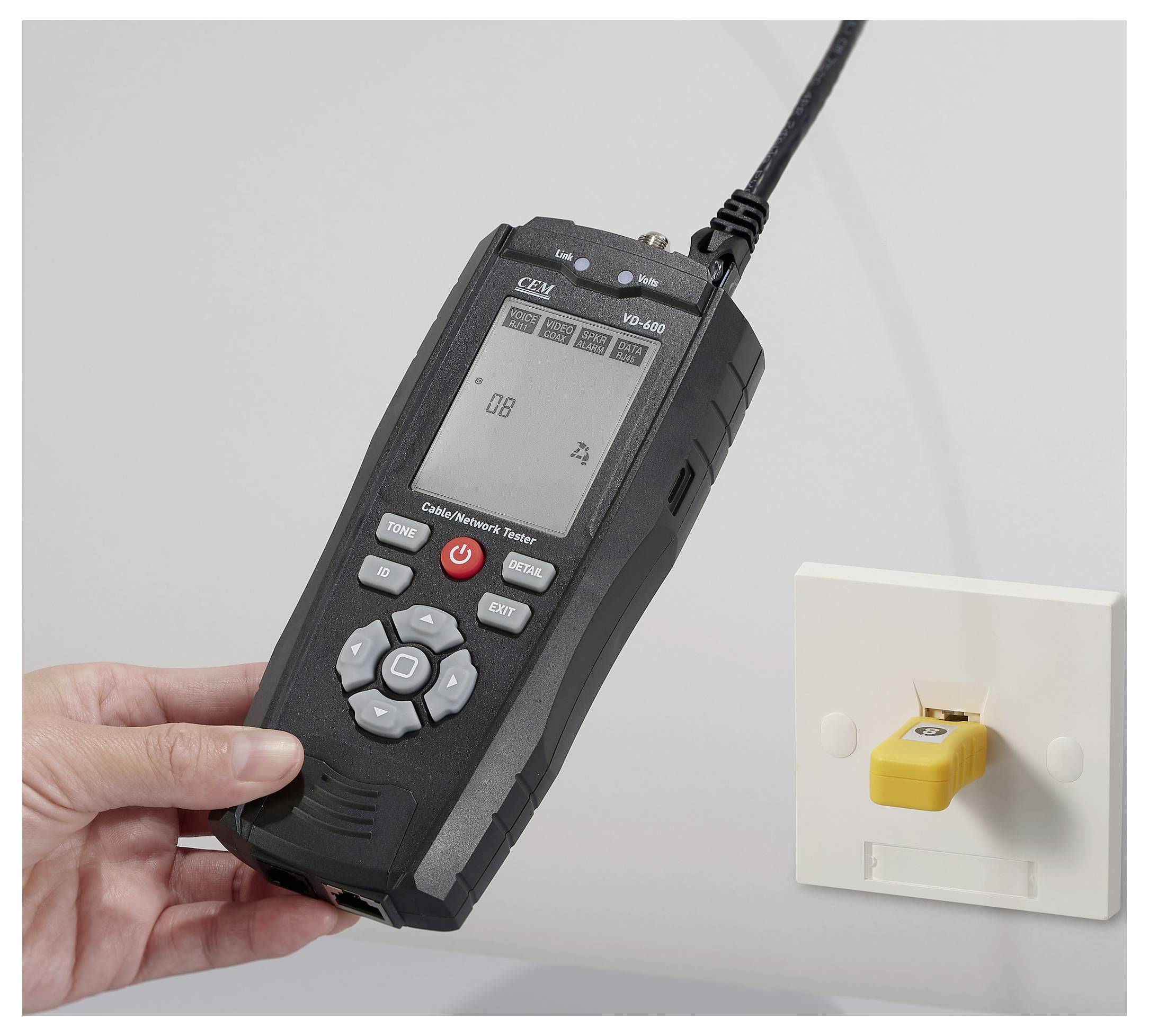

Roka, ki drži digitalni tester omrežja kabelov, priključen na stensko vtičnico, z numeričnim rezultatom prikazanim na zaslonu, kar nakazuje na testirno dejavnost.

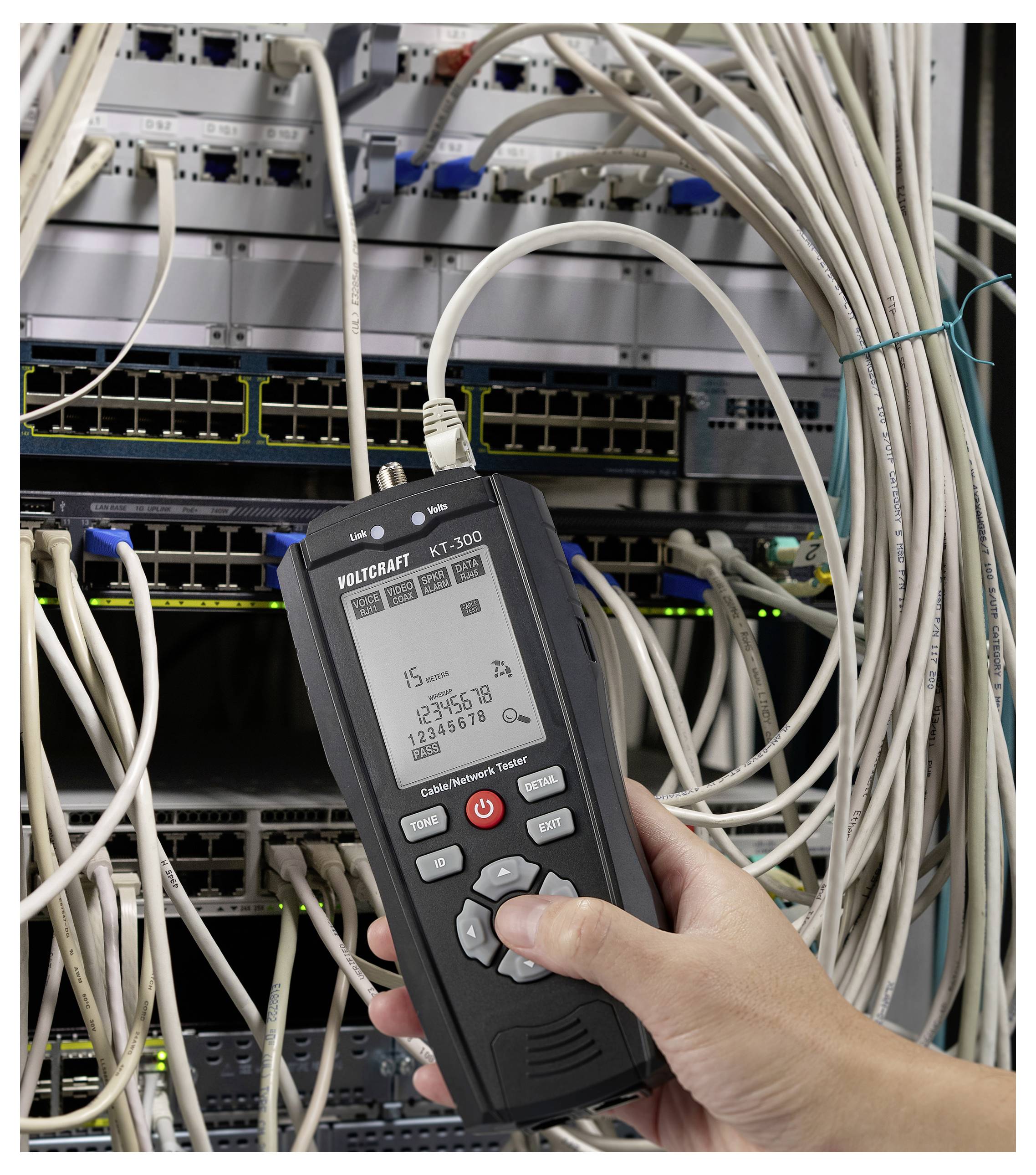

Oseba drži testnik omrežnih kablov pri stojalu s strežniki in preveri povezanost. Zaslon prikazuje podatke in številke, povezane z omrežjem.

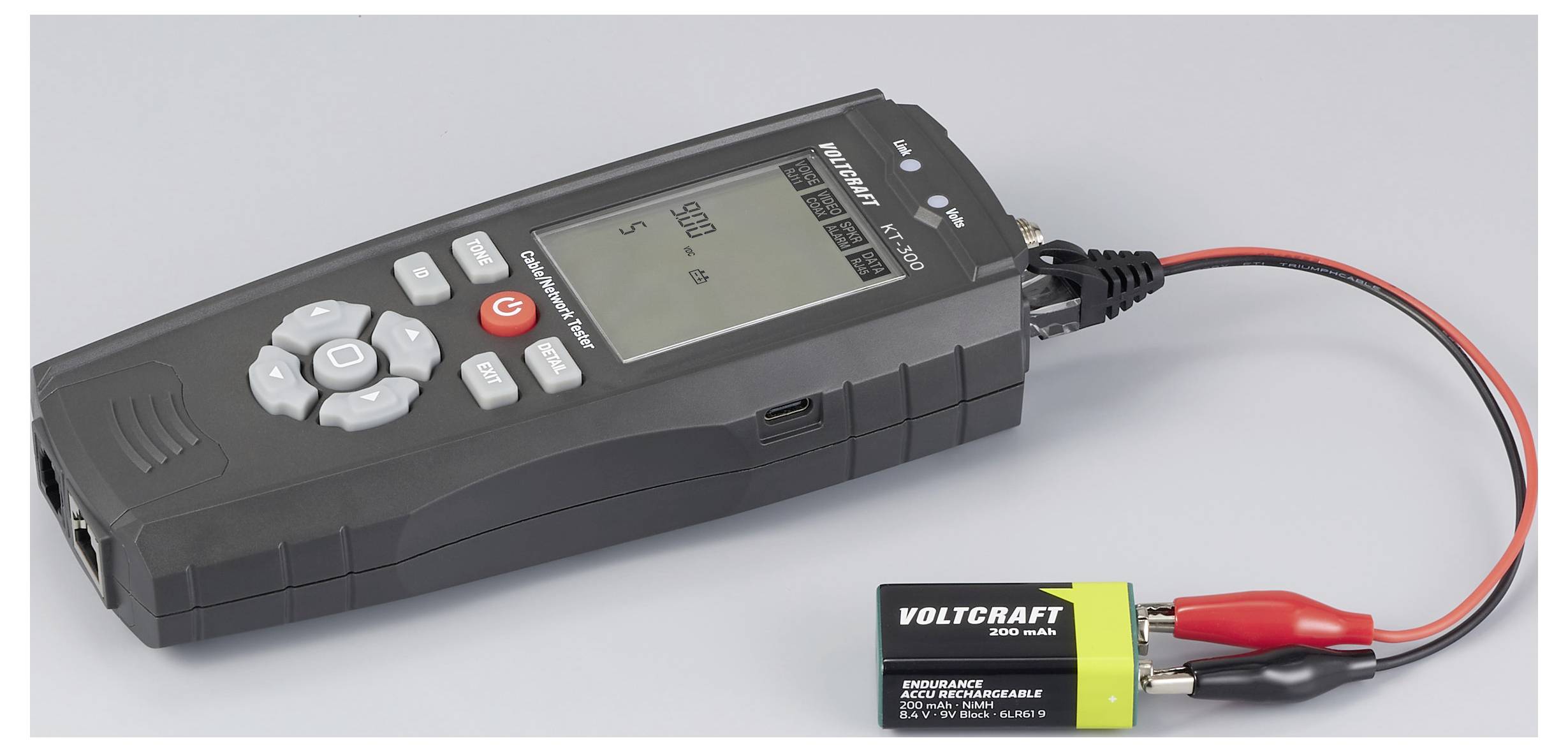

Digitalni merilni pripomoček s prikazovalnikom, na katerem je prikazano '500', povezan z baterijo prek rdečega in črnega vodnika.

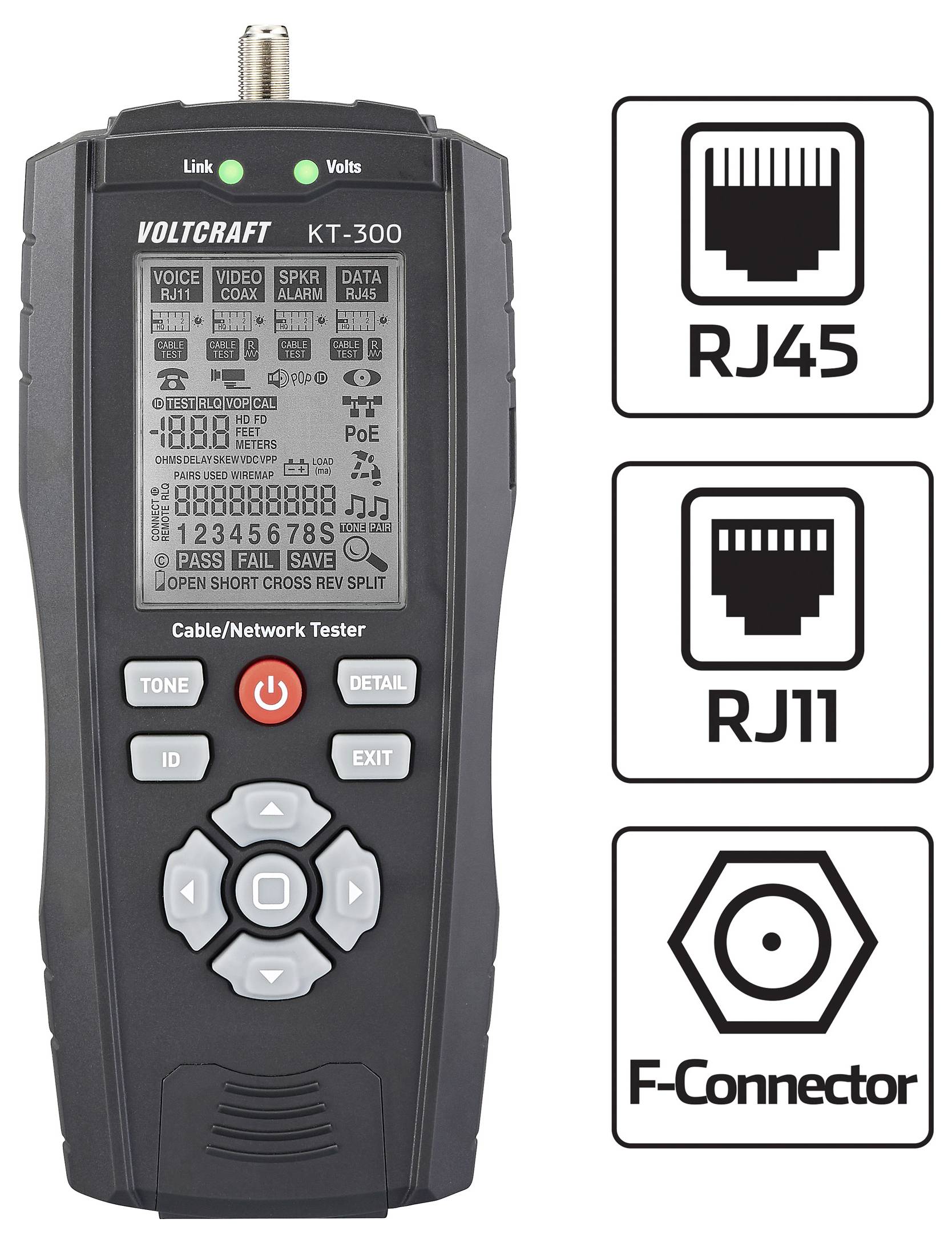

Črni testirnik omrežnih kablov z oznako »VOLTCRAFT KT-300« s simboli za RJ45, RJ11 in F-konektor ter majhnim zaslonom, ki prikazuje podrobnosti testiranja.
1/12
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Hitra dostava čet.,29.10.
47 kos - zaloga Nemčija
Število
Skupaj (149,99 € / Kos)
149,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

VOLTCRAFT KT-300 tester LAN kablov

  • Preverjanje in sledenje kablov CAT5E/6/6A/7 z zasukanimi paricami in koaksialnih kablov
  • Nastavljiva hitrost širjenja (VOP)
  • Testiranje neprekinjenosti, prekinitev/kratkih stikov, obratne polarnosti in ločenih parov žic v zasukanih paricah.
  • Merjenje dolžin kablov: metoda TDR (časovna reflektometrija)
  • Zaznavanje PoE
  • Testi ethernetnih vrat
  • RJ45 konektorji: Testiranje do 8 kablov ali identifikacija razvodnih omaric
  • Vgrajen generator tonov
  • Shranjevanje in tiskanje do 250 poročil

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka

tester kablov

Funkcija

sledenje vrstice

identifikacija

prehod

Maks. dolžina kabla

610 m

Akustični prikaz

da

Prikaz

LCD

Testne vtičnice

RJ45

Mere

(D x Š x V) 37.2 x 81 x 193 mm

delovni standardi (lastni)

Teža

326 g

Območje

telekomunikacije

omrežje

Značilnosti

vklj. RJ45 daljinski

vklj. PoE Pro tester

vklj. funkcija za izvoz podatkov

Širina

81 mm

Višina

193 mm

Dolžina

37.2 mm

Vrsta

KT-300

Embalaža brez plastike

embalaža brez plastike

Skladnost in certifikati

Certified by EU Garan

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3499420 tester kablov VC-17497100 VOLTCRAFT KT-300 telekomunikacije, omrežje

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3499420 tester kablov VC-17497100 VOLTCRAFT KT-300 telekomunikacije, omrežje

Garancijski pogoji

Garancijski pogoji 3499420 tester kablov VC-17497100 VOLTCRAFT KT-300 telekomunikacije, omrežje

Opis


Celovita analiza linije in lociranje napak TDR
Vsakdo, ki želi najti prekinjene kable ali umazane povezave v električnih sistemih, se bo hitro soočil s kompleksnimi težavami. Še posebej pri delu s kabli, položenimi pod ometom, je tester LAN kablov Voltcraft KT-300 nepogrešljivo orodje. Ne glede na to, ali gre za zasukane parice (CAT5E do CAT7), koaksialne kable (50, 75 in 93 Ω) ali telefonske in alarmne linije: z uporabo tehnologije TDR (časovna reflektometrija) se razdalje do napak natančno določijo v kablih dolžine od 0,5 do 610 metrov. Za podrobno diagnozo se natančno določijo upornost, zakasnitev širjenja in časovni odmik (premiki/poševnina), vključno z dolžino in razdaljo do napak. Zahvaljujoč VOP (nastavljivi hitrosti širjenja) je visoka natančnost merjenja dosežena s široko paleto vrst kablov, kot so UTP, FTP ali SSTP.
Preverjanje omrežnih in PoE struktur
Za zagotovitev pravilne napeljave tester LAN kablov Voltcraft KT-300 ustvari popolne načrte ožičenja in zanesljivo prepozna prekinitve vodov, kratke stike, obratno polarnost in razcepljene pare. Poleg splošnih testov ethernetnih povezav tester omogoča tudi zaznavanje signala PoE, ki razlikuje med napajalniki končnega in srednjega razpona, hkrati pa zaznava tudi sočasno uporabo vseh osmih žic. Za funkcionalno testiranje alarmnih sistemov je integriran tudi 100 mA obremenitveni test za 12 V baterije, ki preizkuša nosilnost v realnih pogojih.
Učinkovito iskanje kablov in dokumentiranje
Za namestitev in odpravljanje težav v kompleksnih okoljih sta na voljo integriran generator tonov in osem priključkov RJ45. Ti omogočajo hkratno identifikacijo do osmih razvodnih omaric ali kabelskih poti. Notranji pomnilnik ponuja prostor za 250 poročil, ki jih je mogoče brati in tiskati prek vmesnika USB.
Sistemska oprema in dodatki
Vse, kar potrebujete za takojšnjo uporabo testerja LAN kablov Voltcraft KT-300, je vključeno: Obseg dobave vključuje testno napravo, tri AA baterije in robustno torbico. Dodatki vključujejo tudi osem oddaljenih enot, dva priključna kabla RJ45, kabel USB in poseben adapterski kabel iz RJ45 na krokodilske sponke za univerzalne povezave. Priložen je priročnik z navodili.

Besedilo je strojno prevedeno.

Izvedba

  • Vrste kablov: UTP, FTP in SSTP zasukani par, telefonske linije, linije za alarmne zvočnike,
  • Koaksialni kabel 50Ω, 75Ω, 93Ω
  • Testiranje kablov: prekinitve vodov, kratki stiki, obratna polarnost, ločeni pari žic, sheme ožičenja, zakasnitve širjenja, premiki,
  • Odpornost, dolžina in razdalja do napak
  • Območje testiranja kablov: 0,5 - 610 m
  • Preizkus baterije: preizkus obremenitve 100 mA pri alarmu 12 V
  • Zaznavanje in identifikacija signala PoE na koncu, sredini ali obojem.
  • Lokiranje kablov

Obseg dostave

  • Kabelski tester
  • 3 x baterija tipa AA.
  • Nosilno torbo
  • 8 x nasprotnih položajev
  • 2 x priključna kabla RJ45 / RJ45
  • Kabel z RJ45 konektorjem na krokodil sponki
  • USB-kabel
  • Navodila.
