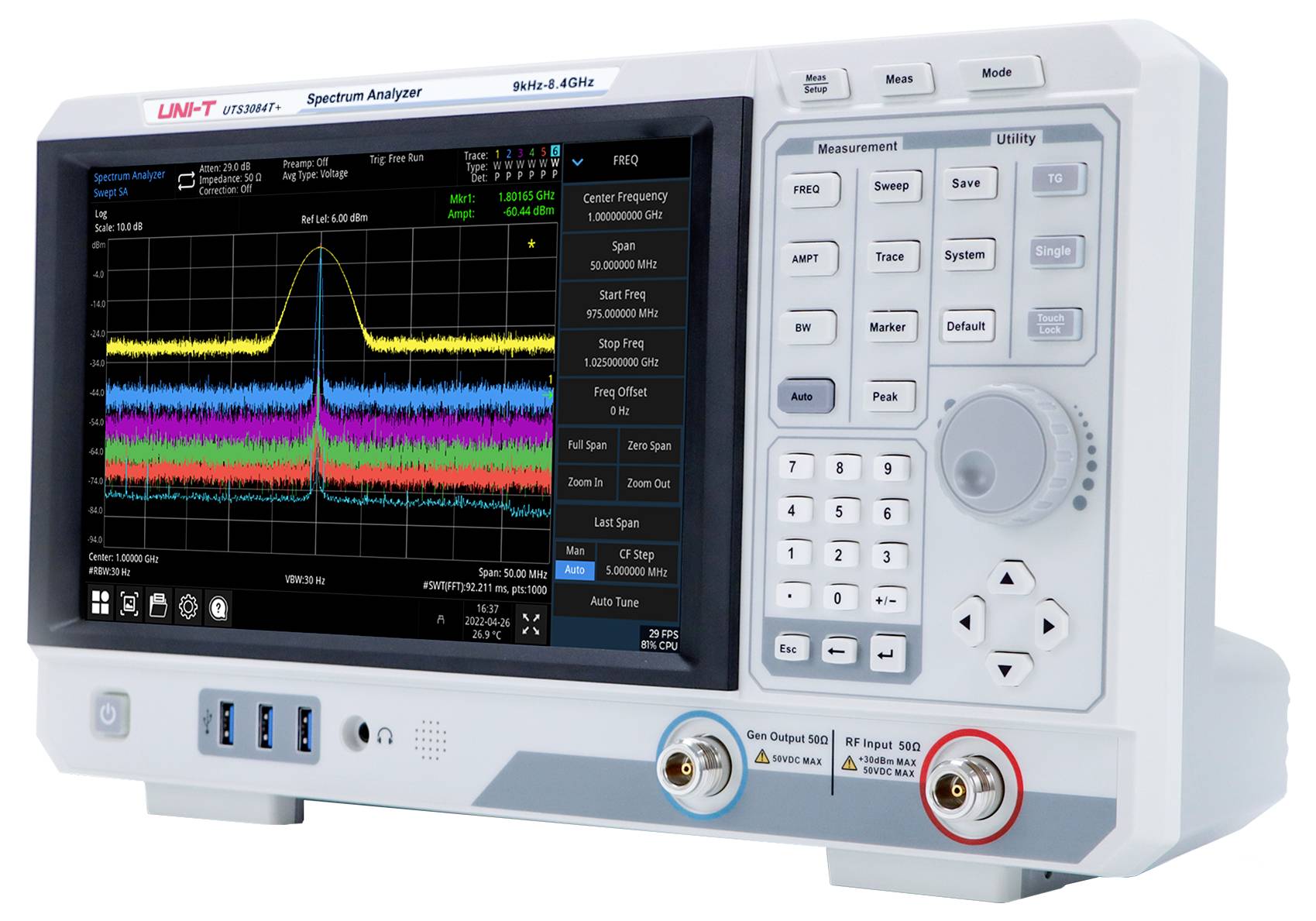

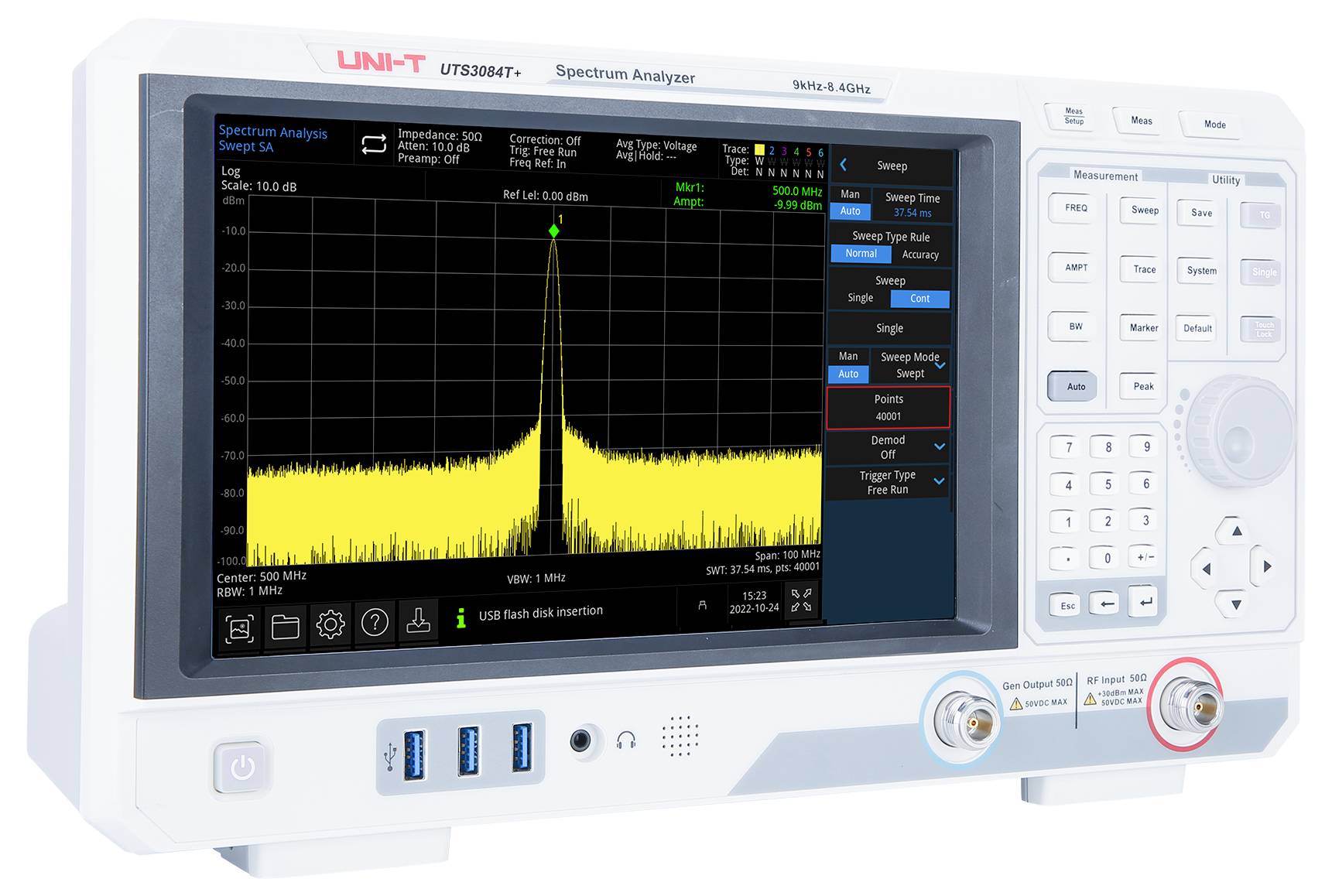

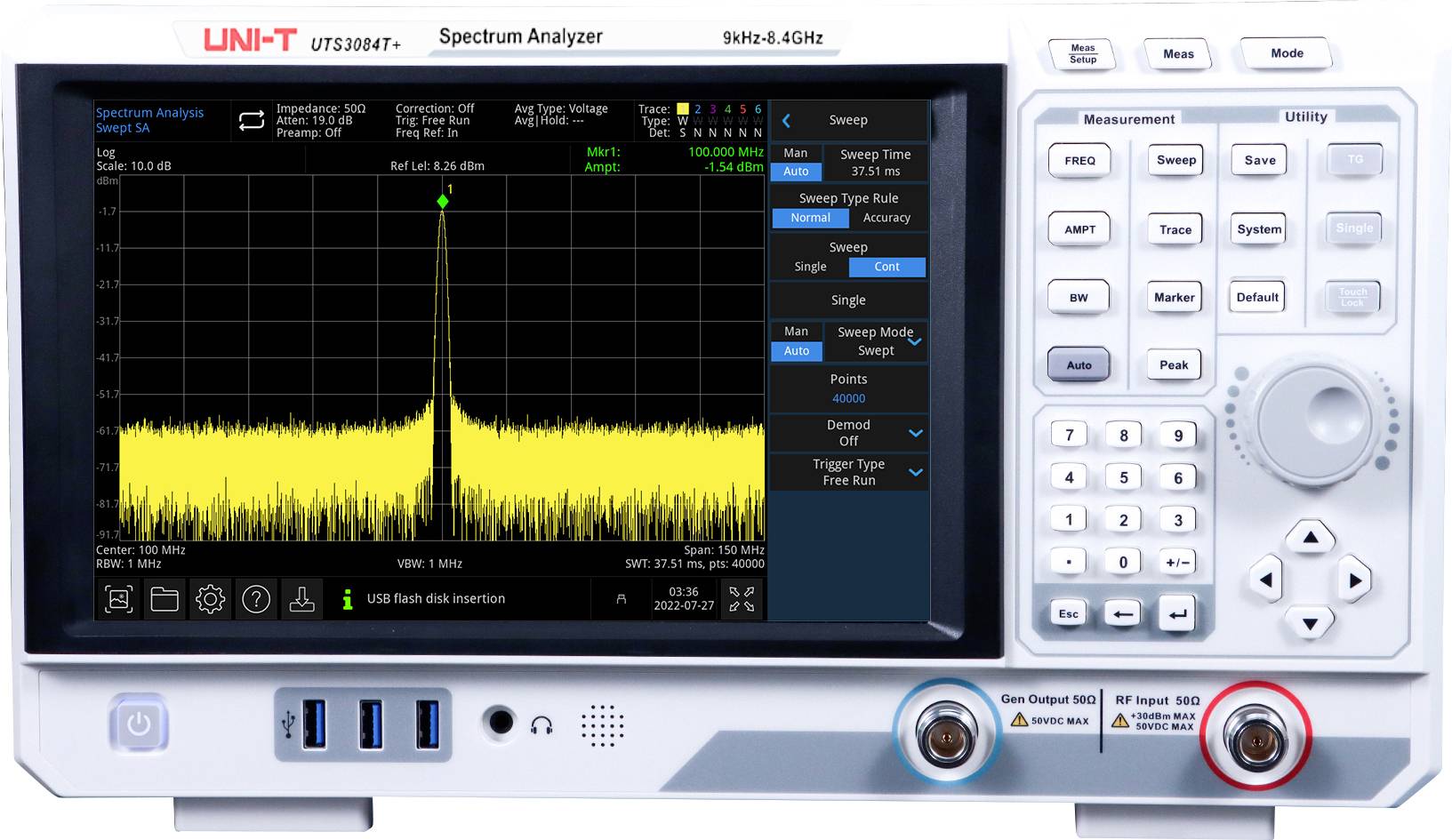

Uni-T UTS3084T+ spectrum analizator 8.4 GHz CAT II sledilni generator
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (7905,00 € / Kos)
7905,00 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T UTS3084T+ spectrum analizator 8.4 GHz CAT II sledilni generator
- Frekvenčno območje: 9 kHz – 8,4 GHz
- Širokopasovna širina: 1 Hz – 3 MHz
- Fazni šum: –98 dBc/Hz pri 10 kHz
- DANL: –161 dBm
- Generator sledenja: Standardni
- Merjenje odboja: Standardno (z dodatkom: UT-RB60)
- Število točk skeniranja: 40.001
- Zaslon: 10,1-palčni TFT LCD (zaslon na dotik)
Tehnične specifikacije
- Vrsta izdelka
spectrum analizator
- Pasovna širina
8.4 GHz
- Število analognih vhodov maks.
1
- Vhodi
RF vhod
- Izhodni nivo
-100 - 30 dBm
- Mere
(Š x V) 378 mm x 218 mm
- Teža
4.55 kg
- Maks. število digitalnih vhodov
1
- Merilna kategorija
CAT II
- Značilnosti osciloskopa
sledilni generator
- Širina
378 mm
- Višina
218 mm
- Vmesnik
USB-host
USB naprava
LAN
HDMI
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3532372 Uni-T UTS3084T+ spectrum analizator 8.4 GHz CAT II sledilni generator
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3532372 Uni-T UTS3084T+ spectrum analizator 8.4 GHz CAT II sledilni generator
Navodila za uporabo in varnost 3532372 Uni-T UTS3084T+ spectrum analizator 8.4 GHz CAT II sledilni generator
Opis
UTS3084T+ je vsestranski spektralni analizator s frekvenčnim območjem od 9 kHz do 8,4 GHz. Opremljen z digitalno tehnologijo vmesnih frekvenc (IF) in visoko ločljivostjo meritev z do 40.001 merilnimi točkami, ponuja natančne analize frekvenčne domene za razvoj, proizvodnjo in izobraževanje. Zahvaljujoč 10,1-palčnemu kapacitivnemu zaslonu na dotik, odlični občutljivosti do -161 dBm DANL in obsežnim analitičnim funkcijam je UTS3084T+ idealen za naloge, kot so predhodni testi EMC, funkcionalni in končni testi v proizvodnji elektronike, pa tudi za usposabljanje za RF in meritve brezžične komunikacije.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Frekvenčno merilno območje: od 9 kHz do 8,4 GHz (odvisno od modela)
- Raven šuma zaslona (DANL) do -161 dBm (tipično)
- Fazni šum: manj kot –98 dBc/Hz pri odmiku 10 kHz (tipično)
- Natančnost amplitude: manj kot 0,7 dB
- Število točk skeniranja: do 40.001
- RBW (min.): 1 Hz
- 10,1-palčni kapacitivni zaslon na dotik visoke ločljivosti (1280 × 800)
- Vmesniki USB in LAN, podpora protokolu SCPI
- Izhod sledilnega generatorja (standardno)
- Razširjene funkcije merjenja z enim gumbom (neobvezno)
- Predhodno preverjanje elektromagnetnih motenj (neobvezno)
- Analiza analogne demodulacije (neobvezno)
Obseg dostave
- 1x UTS3084T+ (spektralni analizator, 9 kHz - 8,4 GHz)
- 1x napajalni kabel
- 1x USB 2.0 kabel za tiskalnik, 1,5 m, USB AB
- 1x sredstvo proti rosenju, 3 g
- 1x potrdilo o kalibraciji
- 1x Varnostna navodila (večjezična)
- 1x Vodnik za hiter začetek (angleščina)
Namigi
Izbirne razširitve
UTS3000-EMI: Programska oprema za elektromagnetne motnje
UTS3000-AMK: Razširjene merilne funkcije
UTS3000-AMA: Možnost za merjenje analogne demodulacije
Drugi modeli
UTS3036T+ – Spektralni analizator s frekvenčnim območjem od 9 kHz do 3,6 GHz, RBW od 1 Hz do 3 MHz, faznim šumom –98 dBc/Hz pri 10 kHz, občutljivostjo –161 dBm in 10,1-palčnim kapacitivnim TFT zaslonom na dotik.
UTS3032T+ – Spektralni analizator s frekvenčnim območjem od 9 kHz do 3,2 GHz, RBW od 1 Hz do 1 MHz, faznim šumom –98 dBc/Hz pri 10 kHz, občutljivostjo –161 dBm in velikim 10,1-palčnim kapacitivnim zaslonom na dotik.
UTS3015T+ – Vstopni model serije s frekvenčnim območjem od 9 kHz do 1,5 GHz, RBW od 1 Hz do 1 MHz, faznim šumom –98 dBc/Hz pri 10 kHz, občutljivostjo –161 dBm in 10,1-palčnim kapacitivnim zaslonom na dotik.
