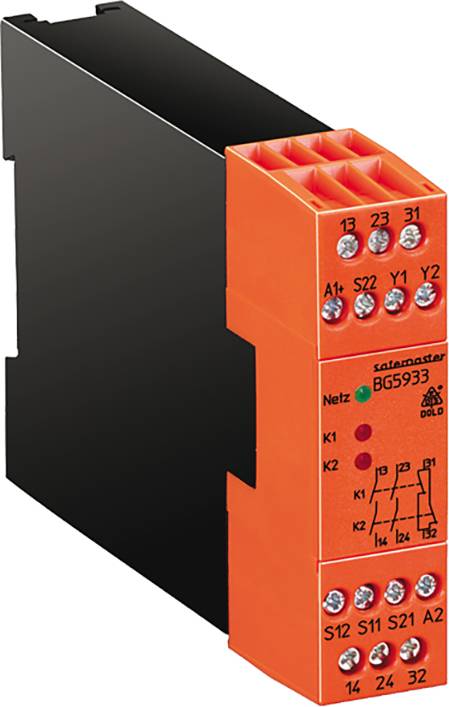

Slika je simbolična
varnostni rele BG5933.22/61 DC24V Dold Delovna napetost: 24 V/AC 2 zapiralo, 1 odpiralo (Š x V x G) 22.5 x 84 x 121 mm 1
Vrsta izdelka
varnostni rele
Priključek
vijačna sponka
Delovna napetost
24 V/AC
Vrsta
BG5933.22/61 DC24V
Čas odziva
40 ms
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (385,00 € / Kos)
385,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
varnostni rele BG5933.22/61 DC24V Dold Delovna napetost: 24 V/AC 2 zapiralo, 1 odpiralo (Š x V x G) 22.5 x 84 x 121 mm 1 kos
- Kompaktno, dvoročno krmiljenje, pripravljeno za povezavo
- Prihranek stroškov z odpravo običajnih krmilnikov kontaktorjev
- Nadzor zunanjih kontaktorjev za povečanje števila kontaktov prek povratne zanke Y1 - Y2
- Tipsko preizkušeno vezje v skladu z zahtevami združenja za zavarovanje odgovornosti delodajalcev
Tehnične specifikacije
- Napetostno območje: AC 0,85 ... 1,1 UN
- pri 10% preostalega valovanja: DC 0,9 ... 1,1 UN
- Nazivna poraba: AC približno 4 VA, DC približno 2,3 W.
- Nazivna frekvenca: 50/60 Hz
- Čas zakasnitve za
- Zahteva po simultanosti: največ 0,5 s
- Čas okrevanja: 1 s
- Krmilni kontakti: 2 x (1 kontakt NO in 1 kontakt NC)
- Tok preko krmilnih kontaktov
- pri enosmernem toku 24 V:
- Običajno odprt kontakt: približno 50 mA
- NC kontakt: tip 20 mA
- Zaščita naprave: interno s PTC
- Zaščita pred prenapetostjo: MOV
- Preklopna zmogljivost
- v skladu z AC 15: normalno odprto: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60 947-5-1
- v skladu z DC 13: normalno odprto: 1 A / DC 24 V IEC / EN 60 947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60 947-5-1
- na osnovi DC 13: normalno odprto: 4 A / DC 24 V pri 0,1 Hz
- NC kontakt: 4 A / DC 24 V pri 0,1 Hz
- Električna življenjska doba pri 5 A, izmenični tok 230 V cos ϕ = 1: 2 x 105Preklopni cikli
- Dovoljena frekvenca vklopa: največ 1 800 preklopnih ciklov / h
- Moč kratkega stika
- Največja varovalka: 6 A gL IEC / EN 60 947-5-1
- Odklopnik: C 8 A
- Mehanska življenjska doba: 10 x 106Preklopni cikli
- Vrsta izdelka
varnostni rele
- Vrsta
BG5933.22/61 DC24V
- Priključek
vijačna sponka
- Delovna napetost
24 V/AC
- Čas odziva
40 ms
- Kontakt
2 zapiralo
1 odpiralo
- Preklopna napetost (maks.)
230 V/AC
- Preklopni tok maks.
5 A
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Kategorija varnosti
4
IP20
IP40
- Delovna temperatura min.
-15 °C
- Delovna temperatura (maks.)
+55 °C
- Globina
121 mm
- Širina
22.5 mm
- Višina
84 mm
- Mere
(Š x V x G) 22.5 x 84 x 121 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359279 varnostni rele BG5933.22/61 DC24V Dold Delovna napetost: 24 V/AC 2 zapiralo, 1 odpiralo (Š x V x G) 22.5 x 84 x 121 mm 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359279 varnostni rele BG5933.22/61 DC24V Dold Delovna napetost: 24 V/AC 2 zapiralo, 1 odpiralo (Š x V x G) 22.5 x 84 x 121 mm 1
Opis
BG 5933 ali BH 5933 se uporablja za varnostno sprostitev in prekinitev varnostnega kroga. Uporablja se lahko za zaščito ljudi in strojev v aplikacijah z dvoročnimi stikali v stiskalnicah pri obdelavi kovin, pa tudi pri drugih delovnih strojih z nevarnimi zapiralnimi gibi.
· Odgovarja
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 · V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508
Stopnja zaščite tipa III-C v skladu z EN 574
varnostna pravila za dvoročno upravljanje na električni pogon
· Stiskalnice za obdelavo kovin ZH 1-456
· Vhodi za 2 stikali z 1 NC kontaktom in 1 NO kontaktom
· Izhod: 2 NO kontakta, 1 NC kontakt oz
· 3 NO stikov, 1 NC kontakt
Zaščita pred prenapetostjo in kratkim stikom
Priključek vodnika: tudi 2 x 1,5 mm2 nasedla žica z tulcem in plastičnim ovratnikom
DIN 46 228-1 / -2 / -3 / -4 ali 2 x 2,5 mm2 nasedla žica z tulcem DIN 46 228-1 / -2 / -3
Besedilo je strojno prevedeno.
· Odgovarja
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 · V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508
Stopnja zaščite tipa III-C v skladu z EN 574
varnostna pravila za dvoročno upravljanje na električni pogon
· Stiskalnice za obdelavo kovin ZH 1-456
· Vhodi za 2 stikali z 1 NC kontaktom in 1 NO kontaktom
· Izhod: 2 NO kontakta, 1 NC kontakt oz
· 3 NO stikov, 1 NC kontakt
Zaščita pred prenapetostjo in kratkim stikom
Priključek vodnika: tudi 2 x 1,5 mm2 nasedla žica z tulcem in plastičnim ovratnikom
DIN 46 228-1 / -2 / -3 / -4 ali 2 x 2,5 mm2 nasedla žica z tulcem DIN 46 228-1 / -2 / -3
Besedilo je strojno prevedeno.
