VOLTCRAFT EL-2400 elektronski bremenski 600 V/DC 40 A 400 W

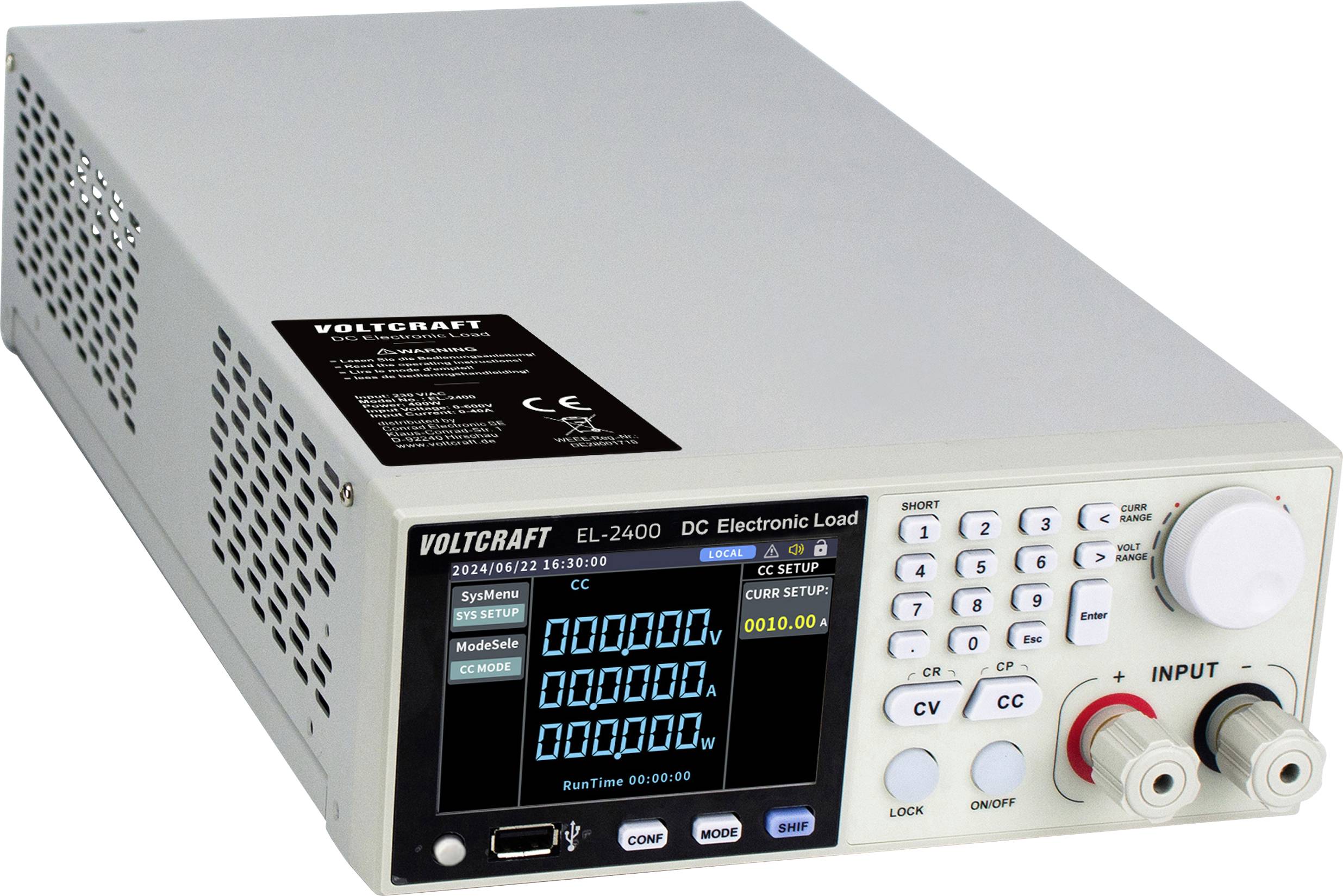

Voltcraft EL-2400 DC elektronska obremenitev z digitalnim zaslonom, ki prikazuje številčne odčitke, kontrolnimi gumbi in vhodnimi priključki.

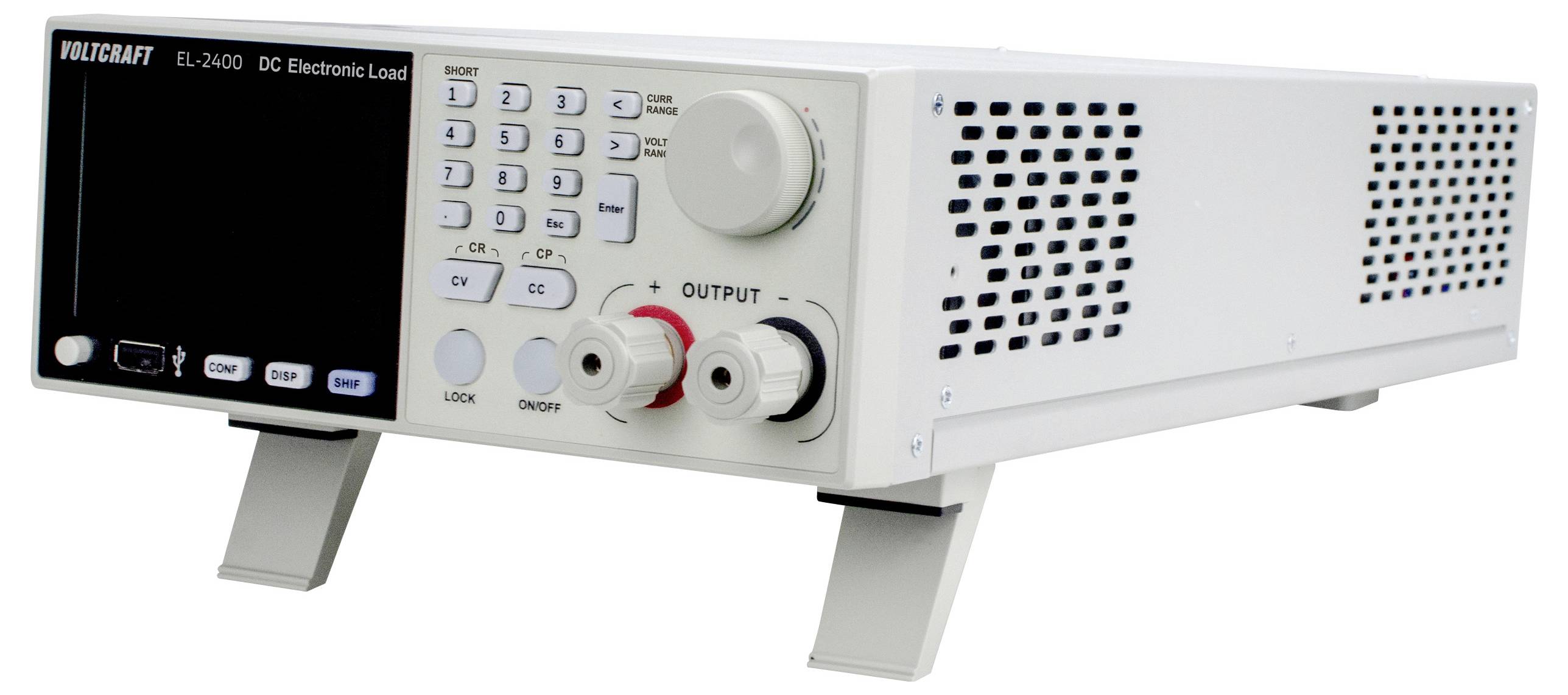

Pravokotna enosmerna elektronska obremenilna naprava z zaslonom, kontrolnimi gumbi ter rdečimi in črnimi gumbi za izhodne priključke.

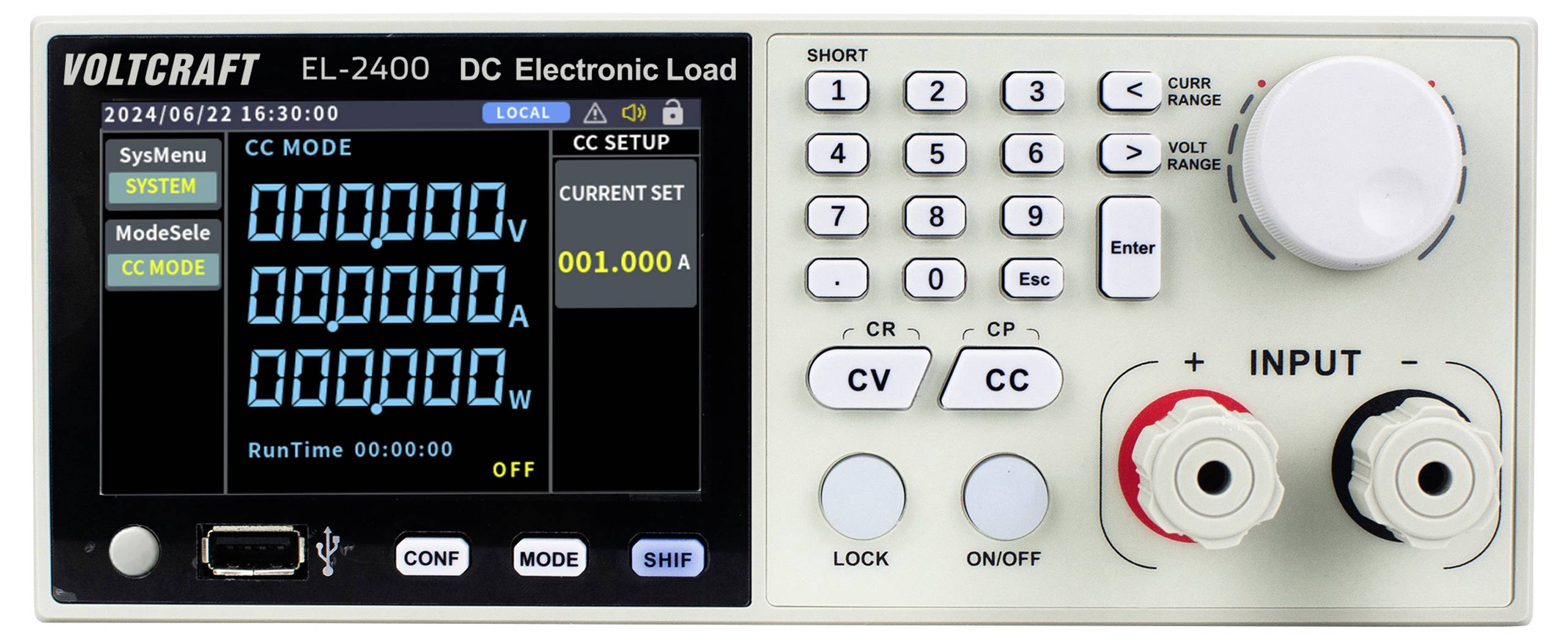

VOLTCRAFT EL-2400 DC elektronska obremenitev z digitalnim zaslonom, ki prikazuje trenutne nastavitve in kontrole za različne funkcije.

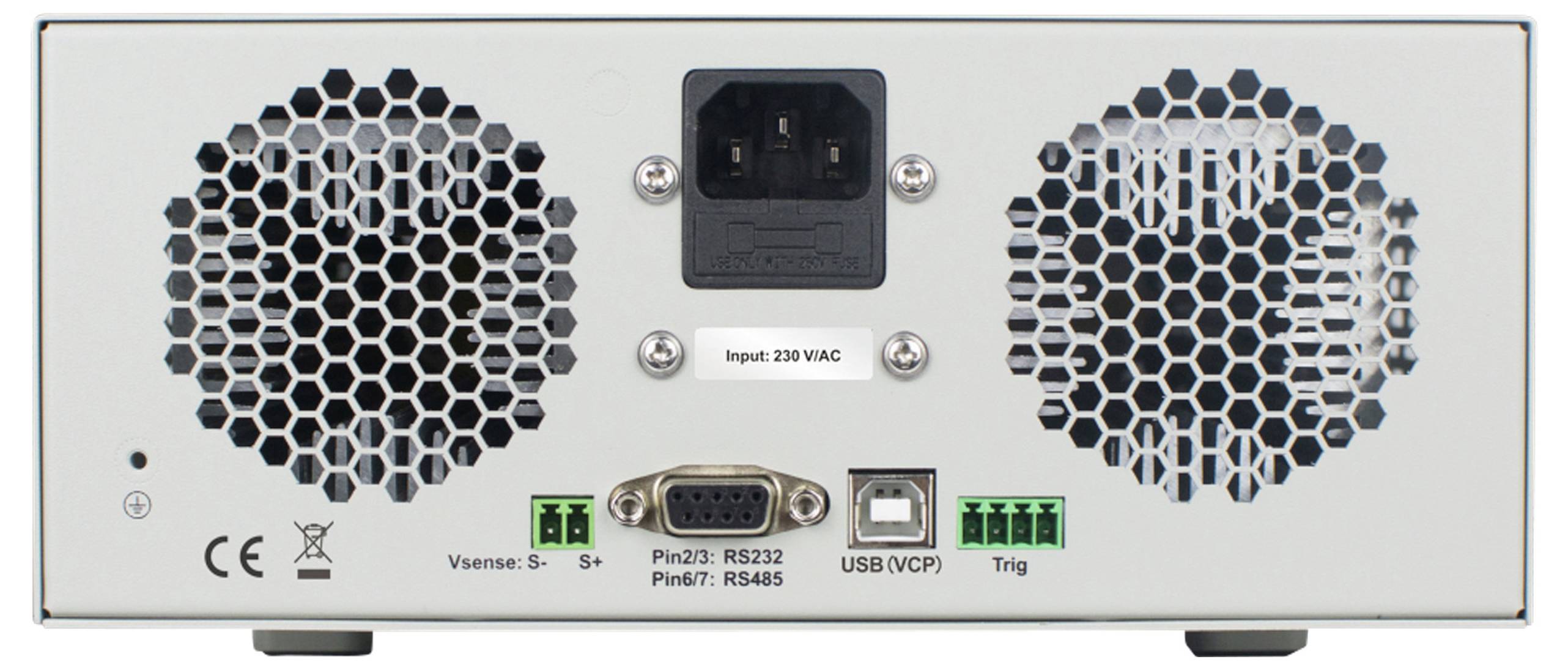

Hrbtna stran elektronske naprave, ki prikazuje dva ventilatorja, električno vtičnico z oznako 'Vhod: 230 VAC,' ter vrata RS232 in USB za možnosti povezljivosti.

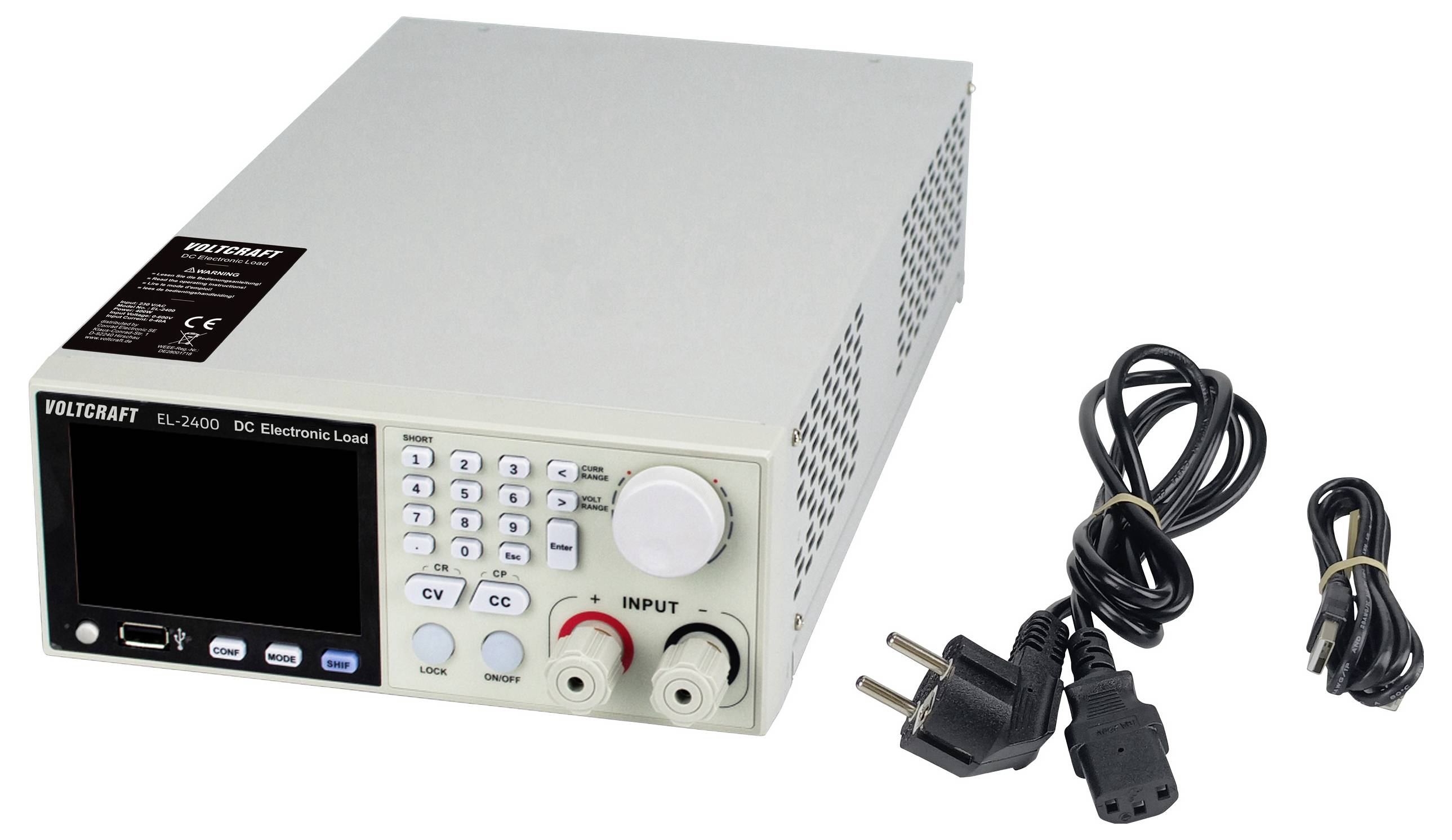

Voltcraft EL-2400 DC elektronski obremenilni naprava z digitalnim zaslonom, različnimi kontrolnimi tipkami in vhodnimi priključki. Vključeni napajalni kabli.

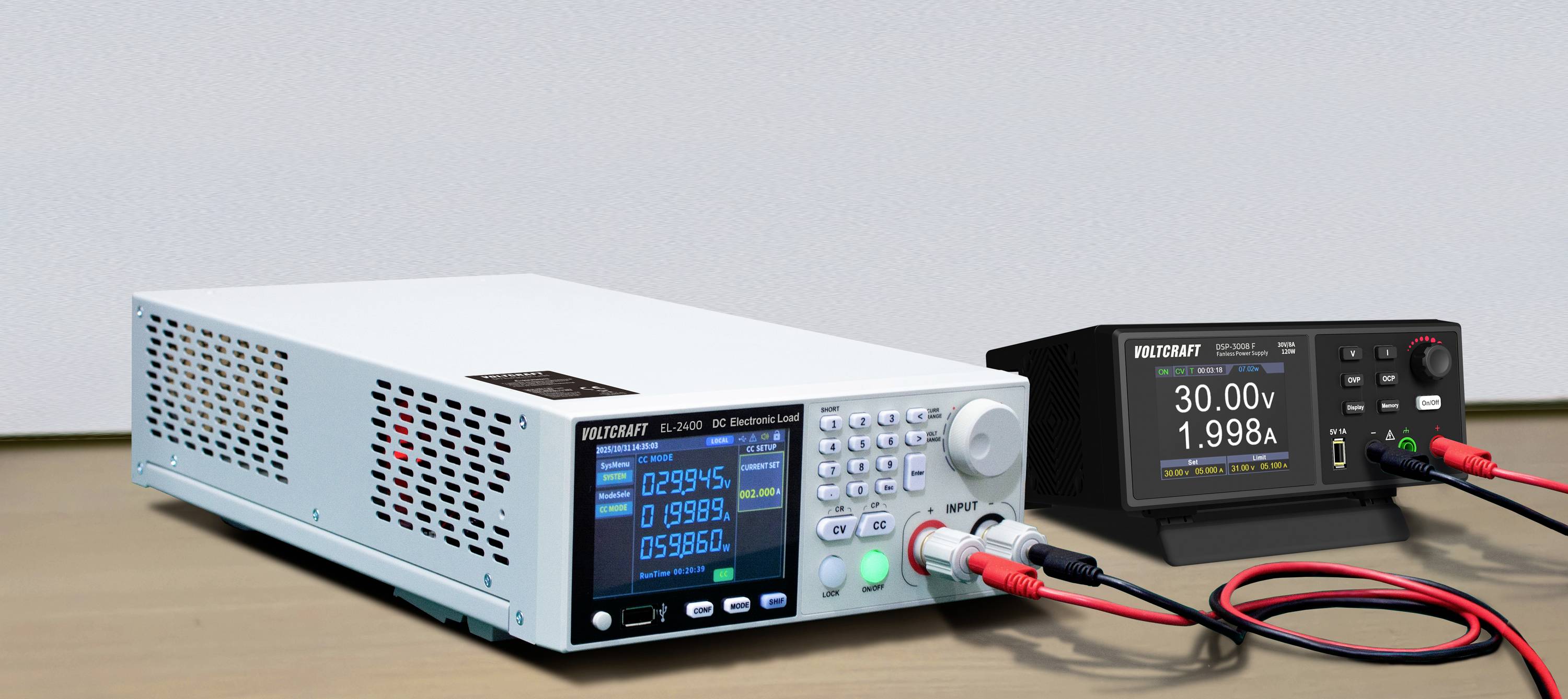

Dve elektronski napravi na mizi. Levo je modro-bela precizna napajalna enota z digitalnim zaslonom. Desno je črn merilnik, ki prikazuje '30,00 V, 1,998 A'. Oba sta povezana z rdečimi in črnimi kabli.

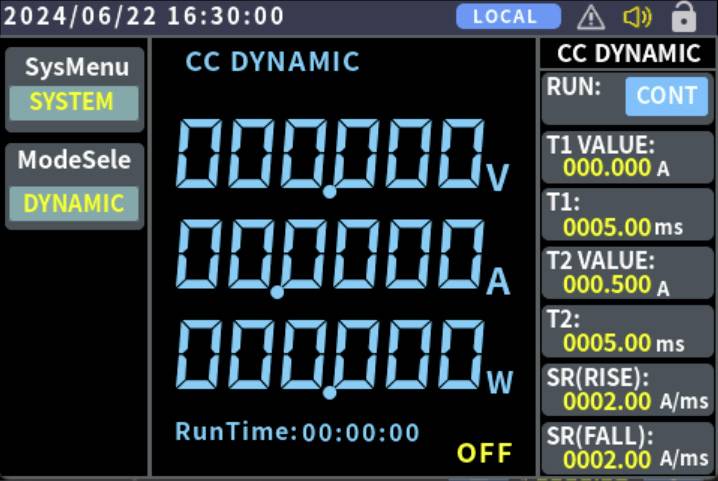

Digitalni zaslon prikazuje trenutne meritve podatkov, ki vključujejo napetost, tok in moč, z nastavitvami za preizkus 'CC DINAMIČNO'.
Zaslon za 'Nastavitev parametrov' prikazuje nastavitve: OVP 165 V, OCP 44 A, OPP 440 W, Rcomp SPREDAJ, s SR_RISE 4 A/ms in SR_FALL 2 A/ms.

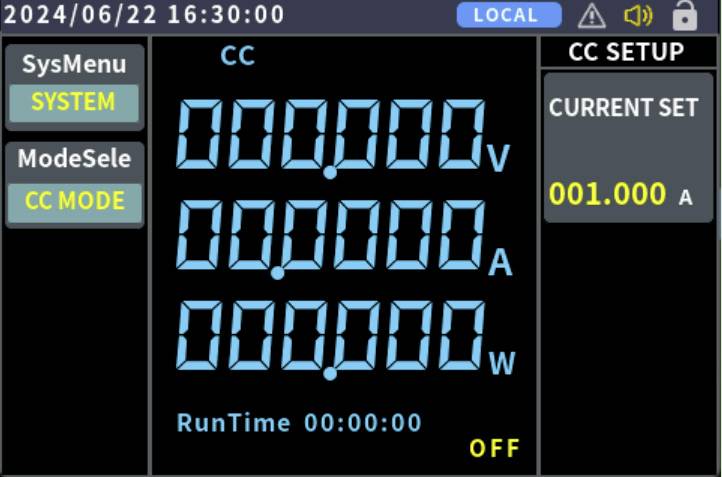

Digitalni zaslon, ki prikazuje napetost, tok in watažo, vse na ničli, z napisom 'Čas delovanja 00:00:00' in statusom 'IZKLOP'. Tok nastavljen na 001,000 A.

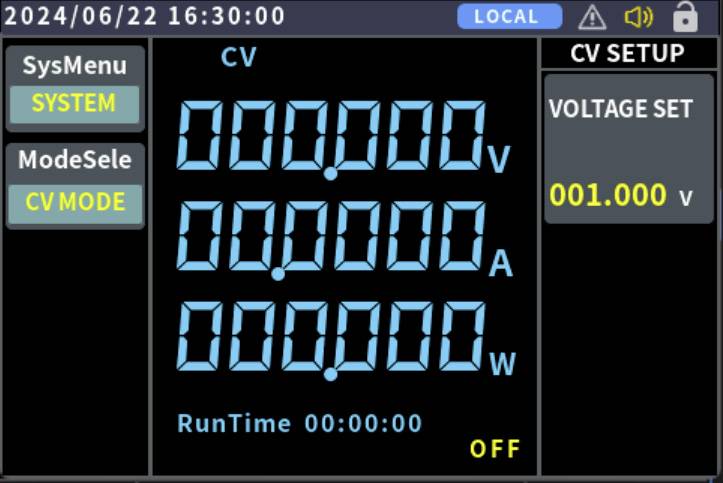

Digitalni zaslon, ki prikazuje način 'CV' z napetostnimi, tokovnimi in močnostnimi vrednostmi, nastavljenimi na nič, napetost nastavljena na '001.000 V'. Čas delovanja (RunTime) prikazuje '00:00:00'.

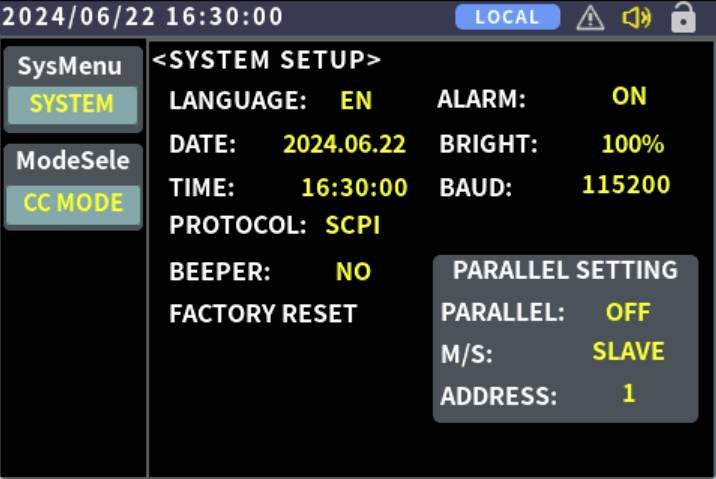

Zaslon 'Nastavitev sistema', ki prikazuje jezik kot 'SL', datum '2024.06.22', čas '16:30:00', alarm 'VKLOPLJEN', svetlost '100%', protokol 'SCPI'.

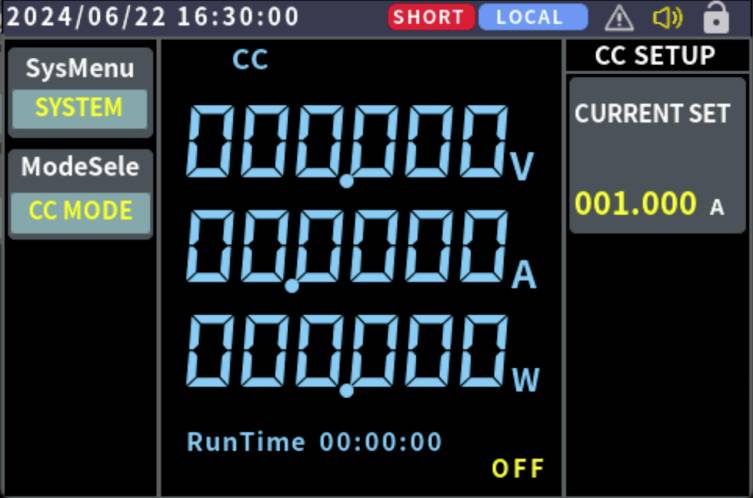

Prikaz 'načina CC' prikazuje ničle za napetost (V), ampere (A) in watte (W), s časom delovanja '00:00:00'. Trenutno nastavljeni tok je '001,000 A'. Gumbi prikazujejo sistemsko stanje.

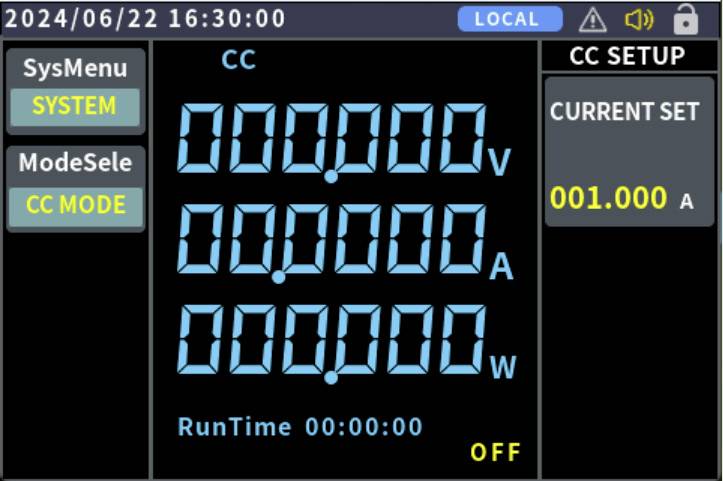

Slika prikazuje elektronski zaslon s sistemskim statusom, nastavljenim na 'CC NAČIN'. Trenutni tok je '001.000 A'. Čas delovanja kaže '00:00:00 IZKLOP'.
Zaslon 'CR Setup' prikazuje datum in čas, lokalni način ter upornost nastavljeno na 0010,00 omov. Napetost, tok in moč prikazujejo ničle.
Zaslon 'CP NAČIN' prikazuje napetost (0,000 V), tok (0,000 A), moč (0,000 W) in nastavljeno moč (001,000 W); čas delovanja je 00:00:00, sistem je izklopljen.
1/15
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,5.11.
36 kos - zaloga Nemčija
Število
Skupaj (859,00 € / Kos)
1069,00 €
-20 %
859,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

VOLTCRAFT EL-2400 DC elektronska obremenitev

  • Vhodna napetost: 220 V ±10 %
  • Frekvenčno območje: 50/60 Hz
  • Vhodni tok: 0 - 20 A
  • Maks. moč 200 W
  • Minimalna delovna napetost: 0,8 V, 20 A
  • Ločljivost: 1 mV, 1 mA

Dodatne informacije

Tehnične specifikacije

Vrsta

EL-2400

Vhodna napetost

0–600 V

Vrsta izdelka

elektronski bremenski

Vhodna napetost (min.)

0 V/DC

Vhodni tok obremenitve (maks.)

40 A

Trajna priključna moč (maks.)

400 W

Mere

(Š x V x G) 215 x 88 x 375 mm

Vhodna obremenilna napetost (maks.)

600 V/DC

Teža

5 kg

delovni standardi (lastni)

Vhodi

230 V AC, 50/60 Hz

Obremenilna vhodna napetost (min.)

1.1 V/DC

Obremenilni vhodni tok (min.)

0 A

Širina

215 mm

Višina

88 mm

Globina

375 mm

Embalaža brez plastike

embalaža brez plastike

Skladnost in certifikati

Certified by EU Garan

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3451223 VOLTCRAFT EL-2400 elektronski bremenski 600 V/DC 40 A 400 W

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3451223 VOLTCRAFT EL-2400 elektronski bremenski 600 V/DC 40 A 400 W

Garancijski pogoji

Garancijski pogoji 3451223 VOLTCRAFT EL-2400 elektronski bremenski 600 V/DC 40 A 400 W

Prenos datotek

Prenos datotek 3451223 VOLTCRAFT EL-2400 elektronski bremenski 600 V/DC 40 A 400 W

Opis


Visoko natančna simulacija obremenitve za vire energije
Voltcraft EL-2400 DC se lahko uporablja za široko paleto aplikacij, kot so testiranje napajalnikov, polnilnih baterij ali polnilnikov. Ponuja regulacijo obremenitve glede na konstantni tok (CC), konstantno napetost (CV), konstantno upornost (CR) in konstantno moč (CP). Poleg tega so integrirane funkcije, kot sta dinamično testiranje toka do 10 kHz in daljinska kompenzacija. Na voljo je 1 izhod, vrednosti obremenitve so nastavljive do največ 220 V, 20 A in 200 W.

Varno delovanje
Za zagotovitev varnega delovanja je Voltcraft EL-2400 DC zaščiten pred prenapetostjo, preobremenitvijo, premočnostjo in pregrevanjem. Vzporedno krmiljenje podpira do 10 naprav in je primerno tudi za potencialno energetsko intenzivne aplikacije.

Priročno vrednotenje
Vsi podatki so prikazani na lahko berljivem 10 cm (3,9-palčnem) barvnem TFT LCD zaslonu. Poleg tega sta na voljo vrata USB in standardni vmesnik RS232 za protokole SCPI.

Montaža in dodatki
Za samostojno delovanje je Voltcraft EL-2400 DC opremljen z zložljivimi nogami. Za namestitev v rack sta potrebni dve višinski enoti na polovici širine omare. Naprava ima napajalni kabel, navodila za uporabo in varnostni list.

Besedilo je strojno prevedeno.

Izvedba

  • 2U standardni format stojala z 1/2 dolžine, primeren za montažo v rack
  • 10 cm (3,9-palčni) barvni TFT LCD-zaslon
  • Štiri funkcije: konstantni tok (CC), konstantna napetost (CV), konstantna upornost (CR), konstantna moč (CP)
  • Največja vhodna moč: 220 V ±10 %, 20 A, 200 W
  • Dinamično testiranje toka do 10 kHz
  • Visokoločljivostna povratna zanka o napetosti in toku: 1 mV/0,1 mA
  • Oddaljena kompenzacija
  • Večkratna zaščita pred: prenapetostjo, preobremenitvijo, premočnostjo, pregrevanjem itd.
  • Standardni vmesnik RS232, podpira protokol SCPI
  • Vzporedno krmiljenje, ki podpira do 10 naprav, za potencialno zmogljive aplikacije.

Obseg dostave

  • Elektronska obremenitev
  • Električni kabel
  • USB-kabel
  • Navodila.
  • Varnostni list
