Name: Weidmüller DRMKIT 230VAC 2CO LD/PB povezovalni rele 230 V/AC 10 A 2 menjalo 10 kos
Brand: Weidmüller
SKU: 1916302
Availability: BackOrder

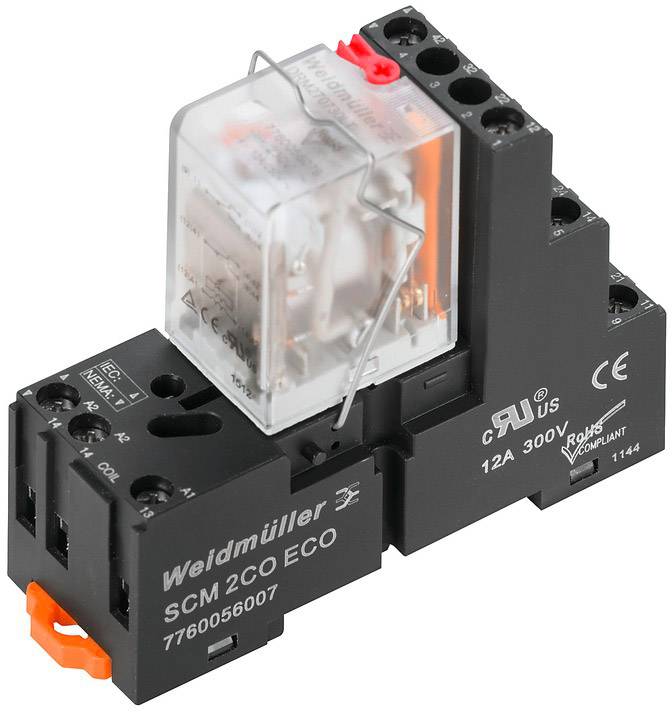

Električno relejevsko stikalo znamke Weidmüller, model 'SCM 2CO ECO', z nominalno napetostjo 300 V in tokom 12 A.

Slika je simbolična

Vrsta izdelka

povezovalni rele

Kontakt

2 menjalo

Nazivna napetost

230 V/AC

Preklopna napetost (maks.)

250 V/AC

Preklopni tok maks.

10 A

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,7.12.

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (13,50 € / Kos)

134,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Temperatura skladiščenja: -40 ° C ... 70 ° C
Nazivni tok AC: 6,1 mA (50 Hz), 5,2 mA (60 Hz)
Nazivna moč: 1,0 ... 1,2 VA (60 HZ)
Napetost odziva / izpada: 184 V / 69 V AC
Prikaz stanja: LED rdeča
Nazivna stikalna napetost: 250 V AC
Vklopni tok: 20 A / 50 ms
Preklopna zmogljivost DC (ohmična), največ: 240 W @ 24 V
Najmanjša preklopna zmogljivost: 10 mA pri 12 V, 100 mA pri 5 V
Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
Podporna tirnica: TS 35
Gumb za preskus: Da (lahko ga blokirate)
Kazalnik položaja mehanskega stikala: Da
Nazivna napetost: 250 V
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Skupina izolacijskega materiala: C
Vhod - izhod dielektrične trdnosti: 1,8 kVeff / 1 min
Dielektrična trdnost sosednjih kontaktov: 1 kVeff / 1 min
Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
Impulzna vzdržljiva napetost: 4,8 kV (1,2 / 50 µs)
Dolžina odstranjevanja nazivne povezave: 7 mm
Moment privijanja, min .: 0,5 Nm
Moment privijanja, največ: 0,7 Nm
Območje vpenjanja, najmanj: 0,5 mm²
Območje vpenjanja, največ: 2,5 mm²
Prerez priključka vodnika, poln, min .: 0,5 mm²
Prerez priključka vodnika, poln, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen, najmanj: 0,5 mm²
Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
Prerez priključka vodnika, fino uvezan AEH s plastičnim obročem DIN 46228/4, min .: 0,5 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,5 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 2,5 mm²
Prerez priključka vodnika, fino uleten, 2 vpenjala, najmanj 0,5 mm²
Prerez priključka vodnika, fino uleten, 2 vpenjalna vodnika, največ: 1 mm²
Velikost rezila: Gr. PH1
Zakasnitev izklopa:<20 ms
Kontaktna upornost: ≤ 50 mΩ

Vrsta izdelka: povezovalni rele

Vrsta: DRMKIT 230VAC 2CO LD/PB

Priključek: vijačni

Barva: črna

Kontakt: 2 menjalo

Material kontakta: AgNi + 0.15 μm Au

Nazivna napetost: 230 V/AC

Preklopna napetost (maks.): 250 V/AC

Preklopni tok maks.: 10 A

Maks. preklopna moč: 2500 VA

Mehanska življenjska doba: 20 x 10⁶Cikli

Zračna/plazilna razdalja (tuljave/kontakti): 5.5 mm

Upor (tuljava): 16000 Ω

: IP20

Maks. temperatura: +55 °C

Min. temperatura: -40 °C

Globina: 66.8 mm

Širina: 27.2 mm

Višina: 79.9 mm

Mere: (Š x V x G) 27.2 x 79.9 x 66.8 mm

Vsebina: 10 kos

Teža: 91.1 g

Skladnost z RoHS: Ja

Stalni tok (maks.): 10 A

Delovna napetost: 230 V/AC

Vklopni tok: 20 A

UKCA: ni pomembno
