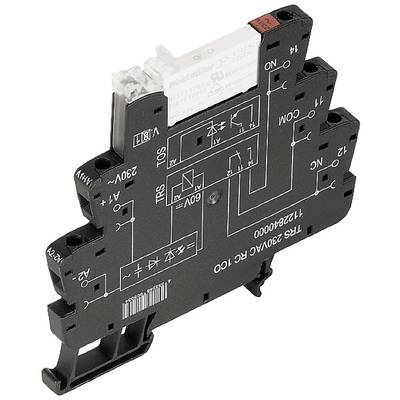

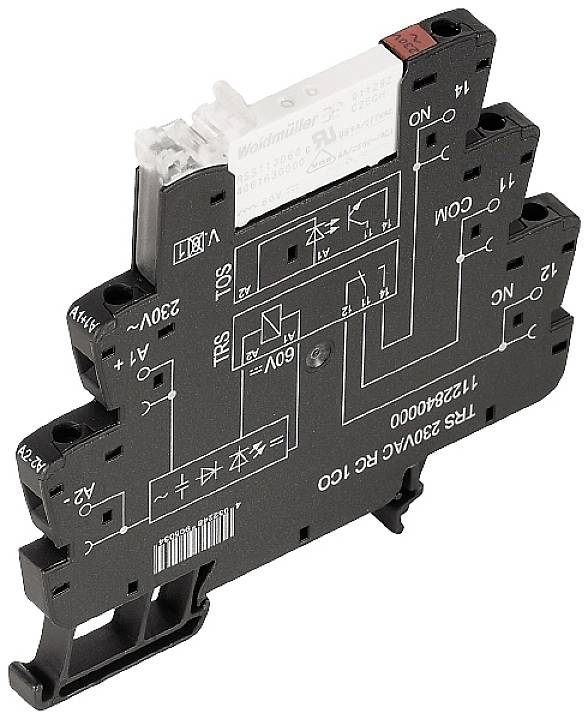

Weidmüller TRS 120VACRC 1COAU C1D2 povezovalni rele 120 V/AC 6 A 1 menjalo 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
povezovalni rele
Kontakt
1 menjalo
Nazivna napetost
120 V/AC
Preklopna napetost (maks.)
250 V/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
325,00 €
3
2% = 7,93 €
317,07 €
5
3% = 11,08 €
313,92 €
10
4% = 13,19 €
311,81 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (32,50 € / Kos)
325,00 €
z DDV
Tehnične specifikacije
- Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
- Temperatura skladiščenja: -40 ° C ... 85 ° C
- Nazivni tok AC: 7 mA
- Nazivna moč: 840 mVA
- Napetost odziva / izpada: 79 V / 60 V AC
- Prikaz stanja: LED zeleno
- Nazivna stikalna napetost: 250 V AC
- Vklopni tok: 20 A / 20 ms
- Preklopna zmogljivost DC (ohmična), maks .: 144 W @ 24 V
- najmanjša preklopna zmogljivost: 1 mA @ 1 V
- Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
- Podporna tirnica: TS 35
- Gumb za preizkus: Ne
- Kazalnik položaja mehanskega stikala: Ne
- Nazivna napetost: 300 V
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min.
- Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
- Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
- Dolžina odstranjevanja nazivne povezave: 8 mm
- Moment privijanja, največ: 0,4 Nm
- Območje vpenjanja, nazivni priključek: 1,5 mm²
- Območje vpenjanja, najmanj: 0,14 mm²
- Območje vpenjanja, največ: 2,5 mm²
- Prerez priključka vodnika, poln, najmanj: 0,14 mm²
- Prerez priključka vodnika, poln, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
- Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,25 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 2,5 mm²
- Prerez priključka vodnika, fino uleten, 2 vpenjala, najmanj 0,5 mm²
- Prerez priključka vodnika, fino uleten, 2 vpenjalna vodnika, največ: 1 mm²
- Velikost rezila: Gr. PH0
- Preklopna napetost DC, maks .: 250 V
- Zakasnitev izklopa:<4 ms
- RC filter: 94 Ω / 100 nF
- Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
- Tok prevzema / sprostitve, tip: 4 mA / 2,5 mA AC
- Nadomestna napetost tuljave releja, ki odstopa od nazivne krmilne napetosti: Da
- Nadomestna napetost tuljave releja: 60 V DC
- Vrsta izdelka
povezovalni rele
- Vrsta
TRS 120VACRC 1COAU C1D2
- Priključek
vijačni
- Barva
črna
- Kontakt
1 menjalo
- Material kontakta
AgNi + 5 µ Au
- Nazivna napetost
120 V/AC
- Preklopna napetost (maks.)
250 V/AC
- Preklopni tok maks.
6 A
- Maks. preklopna moč
1500 VA
- Mehanska življenjska doba
5 x 106Cikli
- Zračna/plazilna razdalja (tuljave/kontakti)
5.5 mm
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Globina
87.8 mm
- Širina
6.4 mm
- Višina
89.6 mm
- Mere
(Š x V x G) 6.4 x 89.6 x 87.8 mm
- Vsebina
10 kos
- Teža
34 g
- Skladnost z RoHS
Ja
- Stalni tok (maks.)
6 A
- Delovna napetost
120 V/AC
- Vklopni tok
20 A
- UKCA
ni pomembno
