Weidmüller TRZ 120VAC RC 1CO 16A povezovalni rele 120 V/AC 16 A 1 menjalo 10 kos

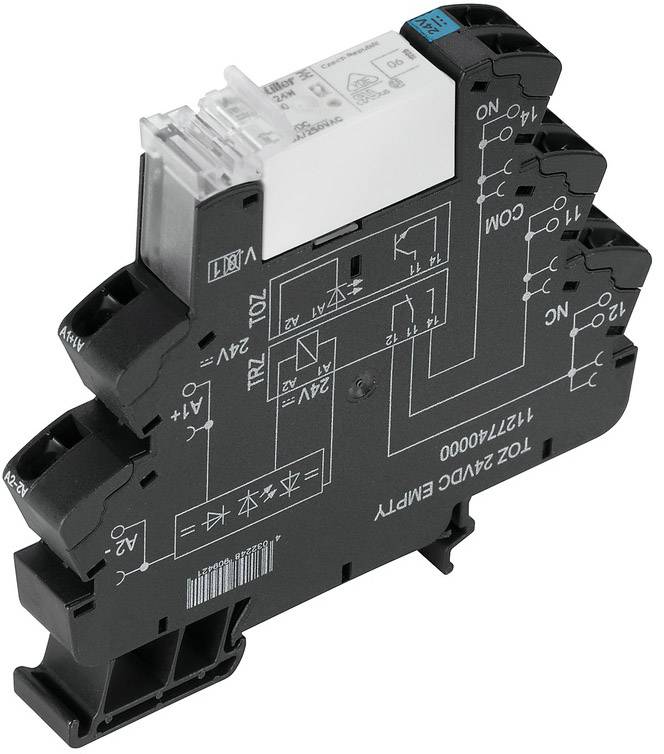

Relejna enota z napisom 'TOZ 47ADC'. Prikazuje električne simbole in povezave. Služi za krmiljenje električnih tokokrogov.

Slika je simbolična

Vrsta izdelka

povezovalni rele

Kontakt

1 menjalo

Nazivna napetost

120 V/AC

Preklopna napetost (maks.)

250 V/AC

Preklopni tok maks.

16 A

Podatkovni list izdelka (PDF)

Dostava sre, 23.12.2026

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (29,50 € / Kos)

295,00 €

z DDV

Samo 20,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
Temperatura skladiščenja: -40 ° C ... 85 ° C
Nazivni tok AC: 5,5 mA
Nazivna moč: 0,73 VA
Napetost odziva / izpada: 65 V / 23 V AC
Prikaz stanja: LED zeleno
Nazivna stikalna napetost: 250 V AC
Vklopni tok: 30 A / 4 s
Preklopna zmogljivost DC (ohmična), največ: 384 W @ 24 V
Najmanjša preklopna zmogljivost: 10 mA pri 10 V, 100 mA pri 5 V
Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
Podporna tirnica: TS 35
Gumb za preizkus: Ne
Kazalnik položaja mehanskega stikala: Ne
Nazivna napetost: 300 V
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Vhod - izhod dielektrične trdnosti: 1,2 kVeff / 5 s
Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
Dolžina odstranjevanja nazivne povezave: 8 mm
Območje vpenjanja, nazivni priključek: 1,5 mm²
Območje vpenjanja, najmanj: 0,14 mm²
Območje vpenjanja, največ: 2,5 mm²
Prerez priključka vodnika, poln, najmanj: 0,14 mm²
Prerez priključka vodnika, poln, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,14 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 1,5 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,14 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 1,5 mm²
Velikost rezila: 0,6 x 3,5 mm
Preklopna napetost DC, maks .: 250 V
Zakasnitev izklopa: ≤ 7 ms
RC filter: 94 Ω / 100 nF
Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
Tok prevzema / sprostitve, običajno: 3,5 mA / 1 mA AC
Nadomestna napetost tuljave releja, ki odstopa od nazivne krmilne napetosti: Da
Nadomestna napetost tuljave releja: 110 V DC

Vrsta izdelka: povezovalni rele

Vrsta: TRZ 120VAC RC 1CO 16A

Priključek: vzmetna sponka

Barva: črna

Kontakt: 1 menjalo

Material kontakta: AgNi

Nazivna napetost: 120 V/AC

Preklopna napetost (maks.): 250 V/AC

Preklopni tok maks.: 16 A

Maks. preklopna moč: 4000 VA

Mehanska življenjska doba: 30 x 10⁶Cikli

Zračna/plazilna razdalja (tuljave/kontakti): 5.5 mm

: IP20

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Globina: 87.8 mm

Širina: 12.8 mm

Višina: 90.5 mm

Mere: (Š x V x G) 12.8 x 90.5 x 87.8 mm

Vsebina: 10 kos

Teža: 55 g

Skladnost z RoHS: Ja

Stalni tok (maks.): 16 A

Delovna napetost: 120 V/AC

Vklopni tok: 30 A

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1913483 Weidmüller TRZ 120VAC RC 1CO 16A povezovalni rele 120 V/AC 16 A 1 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1913483 Weidmüller TRZ 120VAC RC 1CO 16A povezovalni rele 120 V/AC 16 A 1 menjalo 10 kos

Opis

Relejni spojnik kot vgrajeni modul, sestavljen iz vtičnega releja in vtičnice. Krmilni in obremenilni tokokrogi so galvansko ločeni.
