Weidmüller TRZ 120VAC RC 1CO AGSNO povezovalni rele 120 V/AC 6 A 1 menjalo 10 kos

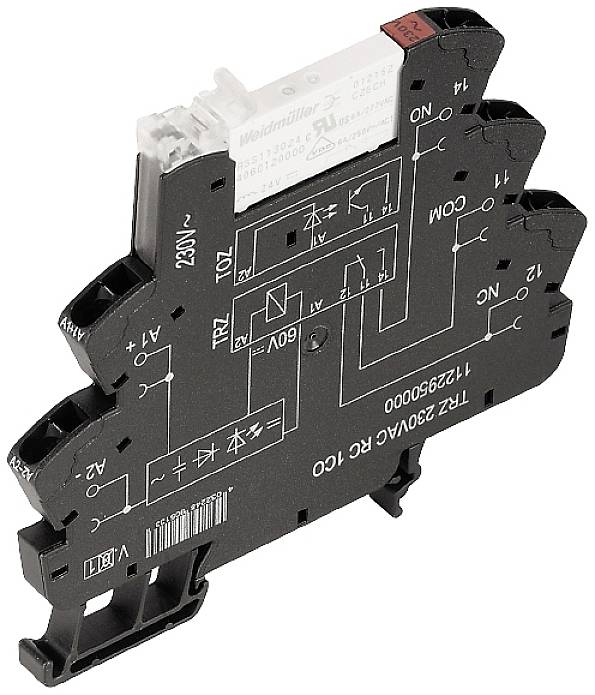

Elektromehanski rele Weidmüller 250V, 6A, na črni osnovi s prozornim modulom, oznake prikazujejo podrobnosti priključkov.
Vrsta izdelka
povezovalni rele
Kontakt
1 menjalo
Nazivna napetost
120 V/AC
Preklopna napetost (maks.)
250 V/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,16.2.2027
Število (velikost pakiranja 10 kos)
Skupaj (26,50 € / Kos)
265,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
  • Temperatura skladiščenja: -40 ° C ... 85 ° C
  • Nazivni tok AC: 7 mA
  • Nazivna moč: 840 mVA
  • Napetost odziva / izpada: 88 V / 43 V AC
  • Prikaz stanja: LED zeleno
  • Nazivna stikalna napetost: 250 V AC
  • Vklopni tok: 30 A / 20 ms
  • Preklopna zmogljivost DC (ohmična), maks .: 144 W @ 24 V
  • Najmanjša preklopna zmogljivost: 100 mA pri 12 V
  • Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
  • Podporna tirnica: TS 35
  • Gumb za preizkus: Ne
  • Kazalnik položaja mehanskega stikala: Ne
  • Nazivna napetost: 300 V
  • Kategorija prenapetosti: III
  • Stopnja onesnaženosti: 2
  • Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min.
  • Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
  • Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
  • Dolžina odstranjevanja nazivne povezave: 8 mm
  • Območje vpenjanja, nazivni priključek: 1,5 mm²
  • Območje vpenjanja, najmanj: 0,14 mm²
  • Območje vpenjanja, največ: 2,5 mm²
  • Prerez priključka vodnika, poln, najmanj: 0,14 mm²
  • Prerez priključka vodnika, poln, največ: 2,5 mm²
  • Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
  • Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
  • Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,14 mm²
  • Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 1,5 mm²
  • Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,14 mm²
  • Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 1,5 mm²
  • Velikost rezila: 0,6 x 3,5 mm
  • Preklopna napetost DC, maks .: 250 V
  • Zakasnitev izklopa:<50 ms
  • RC filter: 94 Ω / 100 nF
  • Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
  • Tok prevzema / sprostitve, tip: 4,8 mA / 2 mA AC
  • Nadomestna napetost tuljave releja, ki odstopa od nazivne krmilne napetosti: Da
  • Nadomestna napetost tuljave releja: 60 V DC
Vrsta izdelka

povezovalni rele

Vrsta

TRZ 120VAC RC 1CO AGSNO

Priključek

vzmetna sponka

Barva

črna

Kontakt

1 menjalo

Material kontakta

AgSnO

Nazivna napetost

120 V/AC

Preklopna napetost (maks.)

250 V/AC

Preklopni tok maks.

6 A

Maks. preklopna moč

1500 VA

Mehanska življenjska doba

5 x 106Cikli

Zračna/plazilna razdalja (tuljave/kontakti)

5.5 mm

IP20

Maks. temperatura

+60 °C

Min. temperatura

-40 °C

Globina

87.8 mm

Širina

6.4 mm

Višina

90.5 mm

Mere

(Š x V x G) 6.4 x 90.5 x 87.8 mm

Vsebina

10 kos

Teža

30.8 g

Skladnost z RoHS

Ja

Stalni tok (maks.)

6 A

Delovna napetost

120 V/AC

Vklopni tok

30 A

UKCA

ni pomembno
