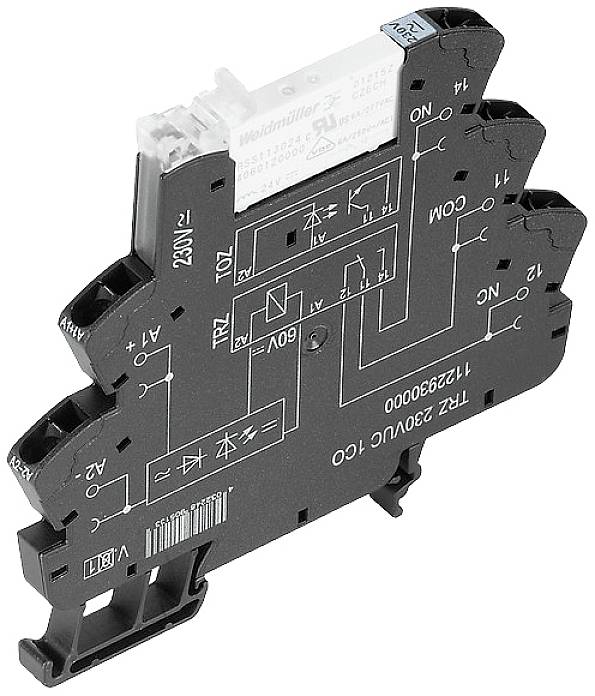

Weidmüller TRZ 24-230VUC 1CO AGSNO povezovalni rele 24 V DC/AC, 230 V DC/AC 6 A 1 menjalo 10 kos
Vrsta izdelka
povezovalni rele
Kontakt
1 menjalo
Nazivna napetost
24 V DC/AC
230 V DC/AC
Preklopna napetost (maks.)
250 V/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
5 Set (i) - zaloga Nemčija
Število (velikost pakiranja 10 kos)
Skupaj (33,50 € / Kos)
335,00 €
z DDV
Na voljo samo 5 Set (i) - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
- Temperatura skladiščenja: -40 ° C ... 85 ° C
- Nazivni tok AC: 27,1 mA AC @ 24 V AC, 4,8 mA AC @ 230 V AC
- Nazivna moč: 610 mW @ 24 V DC, 650 mVA @ 24 V AC, 575 mW @ 230 V DC, 1,1 VA @ 230 V AC
- Napetost odziva / izpada: 13 V / 7 V AC 13 V / 5 V DC
- Prikaz stanja: LED zeleno
- Nazivna stikalna napetost: 250 V AC
- Vklopni tok: 30 A / 20 ms
- Preklopna zmogljivost DC (ohmična), maks .: 144 W @ 24 V
- Najmanjša preklopna zmogljivost: 100 mA pri 12 V
- Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
- Podporna tirnica: TS 35
- Gumb za preizkus: Ne
- Kazalnik položaja mehanskega stikala: Ne
- Nazivna napetost: 300 V
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min.
- Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
- Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
- Dolžina odstranjevanja nazivne povezave: 8 mm
- Območje vpenjanja, nazivni priključek: 1,5 mm²
- Območje vpenjanja, najmanj: 0,14 mm²
- Območje vpenjanja, največ: 2,5 mm²
- Prerez priključka vodnika, poln, najmanj: 0,14 mm²
- Prerez priključka vodnika, poln, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
- Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,14 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 1,5 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,14 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 1,5 mm²
- Velikost rezila: 0,6 x 3,5 mm
- Preklopna napetost DC, maks .: 250 V
- Zakasnitev izklopa:<140 ms
- Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
- Tok prevzema / sproščanja, običajno: 28,5 mA / 11 mA AC 23 mA / 6,5 mA DC
- Nadomestna napetost tuljave releja, ki odstopa od nazivne krmilne napetosti: Da
- Nadomestna napetost tuljave releja: 24 V DC
- Vrsta izdelka
povezovalni rele
- Vrsta
TRZ 24-230VUC 1CO AGSNO
- Priključek
vzmetna sponka
- Barva
črna
- Kontakt
1 menjalo
- Material kontakta
AgSnO
- Nazivna napetost
24 V DC/AC
230 V DC/AC
- Preklopna napetost (maks.)
250 V/AC
- Preklopni tok maks.
6 A
- Maks. preklopna moč
1500 VA
- Mehanska življenjska doba
5 x 106Cikli
- Zračna/plazilna razdalja (tuljave/kontakti)
5.5 mm
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Globina
87.8 mm
- Širina
6.4 mm
- Višina
90.5 mm
- Mere
(Š x V x G) 6.4 x 90.5 x 87.8 mm
- Vsebina
10 kos
- Teža
30.8 g
- Skladnost z RoHS
Ja
- Stalni tok (maks.)
6 A
- Delovna napetost
230 V
- Vklopni tok
30 A
- UKCA
ni pomembno
