Name: ACP CA14NH05-25KA2020 ogljikov potenciometer vdelan linearni 0.25 W 25 kΩ 245 ° 265 ° 1 kos
Brand: ACP
SKU: 3523306
Availability: BackOrder

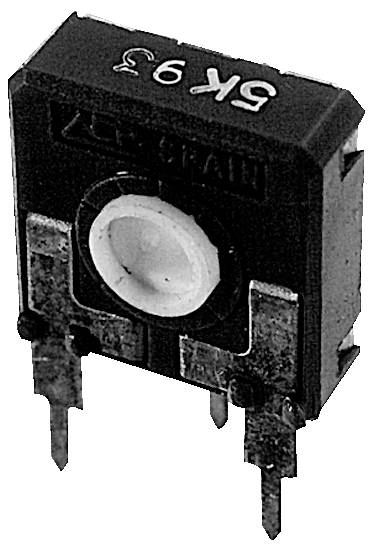

Približnji posnetek črno-belega elektronskega komponenta, verjetno potenciometra, ki ima spodaj tri kovinske kontakte.

Vrsta izdelka

ogljikov potenciometer

Upor

25 kΩ

Potek upornosti

linearni

Obremenitev

0.25 W

Kot vrtenja (mehanično)

265 °

Podatkovni list izdelka (PDF)

Dostava sre.,4.11.

Število

kos - zaloga Nemčija

Skupaj (0,53457 € / Kos)

0,53 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ACP ogljikov potenciometer vdelan linearni 0.25 W 25 kΩ 245 ° 265 ° 1 kos

Dodatne informacije

Tehnične specifikacije

ESD embalaža: Brez ESD
Serija: CA14
Zasnova: navpična
Os: Utorna luknja
Vrednost upora: 25 kOhm
Enota za upor: kOhm
Vrednost upora_1: 25
Toleranca upora: 20 %
Krivulja upora: linearna
Nazivna moč: 0,25 W
Mejna napetost: 250 V
Delovanje: stransko
Kot vrtenja, mehanski: 265 °
Kot vrtenja, električni: 245 °
Udarna trdnost: 10 Ncm
Navor: 2,5 Ncm

Vrsta izdelka: ogljikov potenciometer

Značilnosti potenciometra: vdelan

Upor: 25 kΩ

Potek upornosti: linearni

Obremenitev: 0.25 W

Mejna napetost: 250 V

Kot vrtenja (električno): 245°

Kot vrtenja (mehanično): 265°

Aktivacija - vrsta: stransko

Toleranca ±: 20 %

Širina: 6.0 mm

Višina: 21.0 mm

RM: 10 mm

Mere: (D x Š x V) 14.0 x 6.0 x 21.0 mm

Vsebina: 1 kos

Vrsta: CA14NH05-25KA2020

Skladnost z RoHS: Ja

Zunanji premer: 14 mm

Dolžina: 14.0 mm

Različice(Vse cene so z DDV)

Kot vrtenja (mehanično)

Upor

Aktivacija - vrsta

ACP CA14NH05-25KA2020 ogljikov potenciometer vdelan linearni 0.25 W 25 kΩ 245 ° 265 ° 1 kos

Št. izdelka:3523306

Dostava sre.,4.11.

Conrad Electronic

Priporočeni izdelki

265 °

25 kΩ

stransko

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

0,53457 €^*

ACP CA14NH05-100KA2020 ogljikov potenciometer vdelan linearni 0.25 W 100 kΩ 245 ° 265 ° 1 kos

Št. izdelka:3464463

Dostava čet.,5.11.

2675 kos - zaloga NemčijaConrad Electronic

265 °

100 kΩ

stransko

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NH05-10KA2020 ogljikov potenciometer vdelan linearni 0.25 W 10 kΩ 245 ° 265 ° 1 kos

Št. izdelka:3464447

Dostava čet.,5.11.

3075 kos - zaloga NemčijaConrad Electronic

265 °

10 kΩ

stransko

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NH05-1KA2020 ogljikov potenciometer linearni 0.25 W 1 kΩ 1 kos

Št. izdelka:3464459

Dostava čet.,5.11.

2300 kos - zaloga NemčijaConrad Electronic

1 kΩ

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NH05-1MA2020 ogljikov potenciometer vdelan linearni 0.25 W 1.0 MΩ 245 ° 265 ° 1 kos

Št. izdelka:3464465

Dostava čet.,5.11.

3000 kos - zaloga NemčijaConrad Electronic

265 °

1.0 MΩ

stransko

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NH05-2K5A2020 ogljikov potenciometer vdelan linearni 0.25 W 2.5 kΩ 245 ° 265 ° 1 kos

Št. izdelka:3464460

Dostava čet.,5.11.

1875 kos - zaloga NemčijaConrad Electronic

265 °

2.5 kΩ

stransko

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NH05-500KA2020 ogljikov potenciometer vdelan linearni 0.25 W 500 kΩ 245 ° 265 ° 1 kos

Št. izdelka:3464464

Dostava čet.,5.11.

3575 kos - zaloga NemčijaConrad Electronic

265 °

500 kΩ

stransko

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NH05-50KA2020 ogljikov potenciometer linearni 0.25 W 50 kΩ 1 kos

Št. izdelka:3464462

Dostava čet.,5.11.

1400 kos - zaloga NemčijaConrad Electronic

50 kΩ

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NH05-5KA2020 ogljikov potenciometer linearni 0.25 W 5 kΩ 1 kos

Št. izdelka:3464461

Dostava čet.,5.11.

1150 kos - zaloga NemčijaConrad Electronic

5 kΩ

kos - zaloga Nemčija

Min.: 25

Večkratni: 25

0,35082 €^*

ACP CA14NV12,5-100KA2020 ogljikov potenciometer odporen na prah linearni 0.25 W 100 kΩ 245 ° 265 ° 1 kos

Št. izdelka:3464471

Dostava tor.,27.10.

122 kos - zaloga NemčijaConrad Electronic

265 °

100 kΩ

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

0,53457 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3523306 ACP CA14NH05-25KA2020 ogljikov potenciometer vdelan linearni 0.25 W 25 kΩ 245 ° 265 ° 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3523306 ACP CA14NH05-25KA2020 ogljikov potenciometer vdelan linearni 0.25 W 25 kΩ 245 ° 265 ° 1 kos

Opis

Uporaba: 14 mm potenciometri se uporabljajo predvsem v krmilnih aplikacijah na različnih trgih:
• Elektronski gospodinjski aparati, ogrevanje, prezračevanje in klimatizacija (HVAC), termostati
• Avtomobilska industrija: krmiljenje ogrevanja, prezračevanja in klimatizacije, krmiljenje razsvetljave (nastavitev položaja in senzorji), zatemnilniki, krmiljenje ogrevanja sedežev
• Industrijska elektronika: multimetri, osciloskopi, časovni releji, merilne in testne naprave

Besedilo je strojno prevedeno.

Izvedba

• Uporni element iz plastične ogljikove folije preko zelo fleksibilne prevodne folije (obrezovalnik ogljikove folije)
• odporen na vlago in mehanske obremenitve
• Popolnoma zaprto ohišje preprečuje vdor prahu, kolofonije ali drugih škodljivih snovi
• Kovinski deli iz neželeznih kovin preprečujejo oksidacijo in povečujejo spajkljivost
• zelo dober stik med priključki in podlago zmanjša kontaktno upornost
• Uporabljene plastike so odporne na čistilne raztopine in negorljive v skladu z razredom vnetljivosti HB po standardu UL94
• Zelo mehak, gladek tek brusilnika po celotni progi
• pravokotna oblika omogoča samodejno vstavljanje
• Dvojni kontaktni brisalec v srednjem položaju v stanju dostave
• Položaj kazalca je mogoče odčitati na natisnjeni lestvici

Opis

Izvedba

• Uporni element iz plastične ogljikove folije preko zelo fleksibilne prevodne folije (obrezovalnik ogljikove folije)
• odporen na vlago in mehanske obremenitve
• Popolnoma zaprto ohišje preprečuje vdor prahu, kolofonije ali drugih škodljivih snovi
• Kovinski deli iz neželeznih kovin preprečujejo oksidacijo in povečujejo spajkljivost
• zelo dober stik med priključki in podlago zmanjša kontaktno upornost
• Uporabljene plastike so odporne na čistilne raztopine in negorljive v skladu z razredom vnetljivosti HB po standardu UL94
• Zelo mehak, gladek tek brusilnika po celotni progi
• pravokotna oblika omogoča samodejno vstavljanje
• Dvojni kontaktni brisalec v srednjem položaju v stanju dostave
• Položaj kazalca je mogoče odčitati na natisnjeni lestvici
