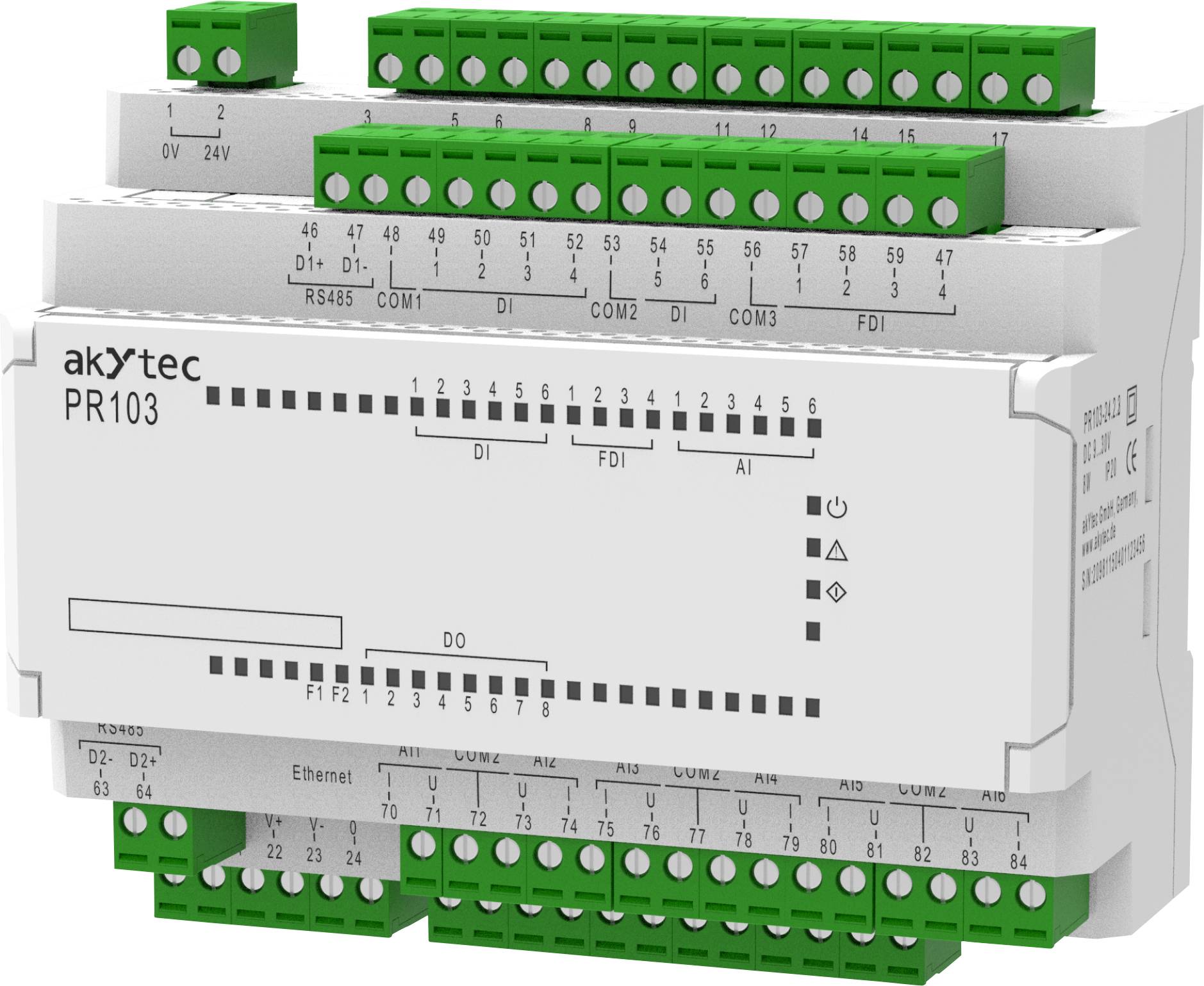

akYtec PR103.24.6.2 138889 PLC krmilni rele 24 V/DC
Koda proizvajalca:
Št. izdelka:
1 kos - zaloga Nemčija
Število
Skupaj (415,00 € / Kos)
415,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
akYtec PR103.24.6.2 138889 PLC krmilni rele 24 V/DC
- Priključna oprema:
- 10 digitalnih vhodov
- 4 hitri digitalni vhodi, do 100 kHz
- 6 analognih vhodov: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, diskretni način itd.
- 8 digitalnih izhodov (elektronski/elektromagnetni releji ali tranzistorska stikala)
- 2 univerzalna analogna izhoda: 4...20 mA/0...10 V
- Možnosti komunikacije:
- Ethernet vmesnik, način master/slave:
- Neposreden dostop do storitve v oblaku akYtecCloud. (Kmalu na voljo)
- Povezava z računalnikom za konfiguracijo in snemanje programa
- Vizualizacija procesov z nadzornimi ploščami in SCADA
- Razširitev V/I z moduli akYtec Mx210
- 2 vmesnika RS-485, način master/slave:
- Integracija v sisteme SCADA
- Vizualizacija procesa prek nadzornih plošč
- Razširitev V/I z moduli akYtec Mx110
- Krmiljenje zunanjih naprav: frekvenčni pretvorniki, senzorji itd.
- Povezava z računalnikom za konfiguracijo in snemanje programa.
- Kompaktno modularno ohišje s širino 7 modulov
- Odstranljivi priključni bloki za enostavno namestitev
- Hitra menjava baterije
- Delovanje:
- Spremembe zmogljivosti: 24V
- Napajanje prek električnega sistema vozila z možno napetostjo 12 V
- Razširitev V/I kanalov na do 32 z uporabo modulov akYtec PRM
- Delovanje v neogrevanih prostorih: -40...+55 °C
- Konfiguracija in snemanje programa prek USB-ja, Etherneta in RS-485
Tehnične specifikacije
- Minimalna delovna napetost: 9 V DC
- Največja obratovalna napetost: 30 V enosmernega toka
- Delovna napetost: 24 V enosmerne napetosti
- Oglas: Ne
- Dimenzije: 123 x 108 x 58 mm (D x Š x V)
- Število relejnih izhodov (maks.): 8
- Višina: 58 mm
- Dolžina: 123 mm
- Širina: 108 mm
- Stopnja zaščite IP: IP20
- Proizvajalčeva številka dela: 138889
- Vrsta namestitve (podrobnosti): DIN letev (stikalna plošča / razdelilna omarica)
- Ura realnega časa: Da
- Najvišja temperatura okolice: +55 °C
- Najnižja temperatura okolice: -40 °C
- Vmesniki: 1 x Ethernet, 2 x RS485
- Število digitalnih vhodov (maks.): 6
- Število hitrih digitalnih vhodov (maks.): 4
- Število analognih vhodov (maks.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm itd.): 6
- Število analognih izhodov (maks.) (4...20 mA/0...10 V): 2
- Podprti protokoli: Modbus TCP / RTU / ASCII (glavni / podrejeni)
- Ura: Ura v realnem času
- Programski pomnilnik: ROM 224 kB / Ohrani 60 kB
- Število razširitvenih modulov: 2
- Tip modela: PR103.24.6.2
- Vrsta izdelka: PLC krmilnik
- Vrsta izdelka
PLC krmilni rele
- Število analognih vhodov maks.
6
- Število analognih izhodov maks.
2
- Maks. število digitalnih vhodov
6
- Število rele izhodov maks.
8
- Podprti protokoli
Modbus TCP/RTU/ASCII (glavni/podrejeni)
- Min. obratovalna napetost
9 V/DC
- Obratovalna napetost
9 - 30 V/DC
- Maks. obratovalna napetost
30 V/DC
- Delovna napetost
24 V/DC
IP20
- Vrsta
PR103.24.6.2
- Proizv. št. delov
138889
- Maks. temperatura okolice
-40 °C
- Min. temperatura okolice
+55 °C
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3553217 akYtec PR103.24.6.2 138889 PLC krmilni rele 24 V/DC
Navodila za uporabo in varnost 3553217 akYtec PR103.24.6.2 138889 PLC krmilni rele 24 V/DC
Opis
Družina SIMATIC S7-200 ima zaokrožen spekter sklopov za različne aplikacije. Z novimi razpoložljivimi CPE tipi in razširitvenimi moduli omogoča koncepte avtomatizacije za 10 do 248 vhodov/izhodov. Med seboj optimalno usklajeni izdelki družine S7-200 bodo poskrbeli, da bodo tudi prihodnje spremembe in razširitve avtomatizacijskih rešitev enostavno uresničljive.
Področja uporabe:
gradnja majhnih in posebnih strojev:ovijalni, prijemalni in navijalni stroji · živilska industrija: gnetilniki, rezalni stoji, mešalni granulatorji · laboratoriji: laboratorijski mešalniki, toplotne omarice, vakuumske črpalke, sesalne naprave.
CPE ponujamo v 5 različnih verzijah z različnimi priključnimi in krmilnimi napetostmi. V vse CPE je vgrajen PPI vmesnik, ki omogoča P2P povezave s PG/PC, SIMATIC OP, razširjenim SIMATIC S7-200 in poljubnimi končnimi napravami (tiskalniki, čitalniki črtnih kod). S PG/PC ali OP v vlogi gospodarja (master) lahko med seboj povežete do največ 31 SIMATIC S7-200. Če potrebujete dodatne vhode/izhode, imate na voljo vrsto različnih razširitvenih modulov. Te module preko vtičnih povezav preprosto priključite na CPE.
Področja uporabe:
gradnja majhnih in posebnih strojev:ovijalni, prijemalni in navijalni stroji · živilska industrija: gnetilniki, rezalni stoji, mešalni granulatorji · laboratoriji: laboratorijski mešalniki, toplotne omarice, vakuumske črpalke, sesalne naprave.
CPE ponujamo v 5 različnih verzijah z različnimi priključnimi in krmilnimi napetostmi. V vse CPE je vgrajen PPI vmesnik, ki omogoča P2P povezave s PG/PC, SIMATIC OP, razširjenim SIMATIC S7-200 in poljubnimi končnimi napravami (tiskalniki, čitalniki črtnih kod). S PG/PC ali OP v vlogi gospodarja (master) lahko med seboj povežete do največ 31 SIMATIC S7-200. Če potrebujete dodatne vhode/izhode, imate na voljo vrsto različnih razširitvenih modulov. Te module preko vtičnih povezav preprosto priključite na CPE.
Obseg dostave
- PR103 – Naprava
- Navodila
- Priključni bloki (komplet)
