akYtec PR205.24.5.2 156317 PLC krmilni rele 24 V/DC
Koda proizvajalca:
Št. izdelka:
4 kos - zaloga Nemčija
Število
Skupaj (385,00 € / Kos)
385,00 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Poudarki in podrobnosti

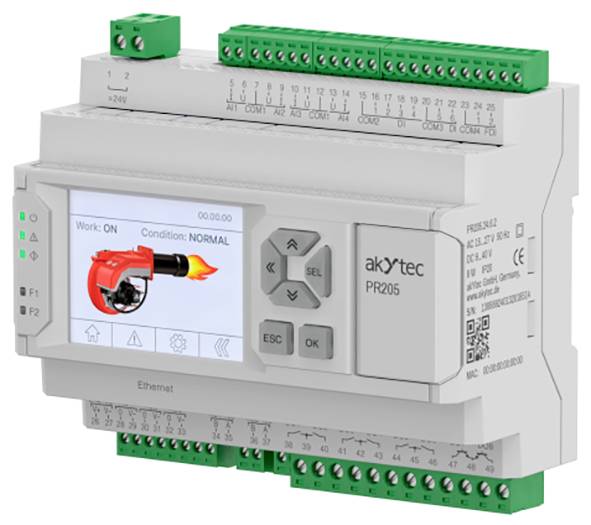

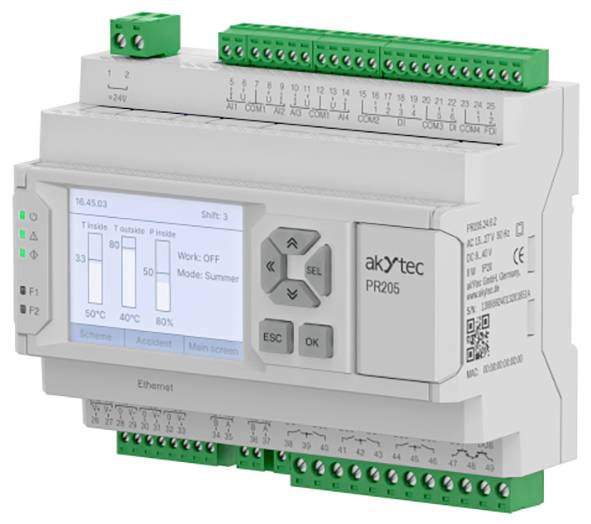

akYtec PR205.24.5.2 156317 PLC krmilni rele 24 V/DC
- HMI: Grafični zaslon in gumbi.
- Grafični barvni zaslon (diagonala 2,4 palca, ločljivost 320 x 240 slikovnih pik)
- Šest mehanskih gumbov, ki jih lahko uporabnik prilagodi.
- Pet LED diod: tri servisne LED diode in dve uporabniški LED diodi
- Optimalna kombinacija vhodov in izhodov
- 4 analogni vhodi: PT1000, NTC/PTC, 4...20 mA/0...10 V, diskretni način
- 3 univerzalni analogni izhodi: 4...20 mA/0...10 V
- 6 digitalnih vhodov (napajanje 24 V)
- 2 hitra digitalna vhoda do 100 kHz
- 8 digitalnih izhodov (elektronski/elektromagnetni releji in tranzistorski gumbi)
- Komunikacijske funkcije
- Ethernet vmesnik, način master/slave, Modbus TCP:
- Neposreden dostop do storitve v oblaku akYtec
- Povezava z računalnikom za konfiguracijo in snemanje programa
- Konfiguracija v programu akYtec ToolPro
- Vizualizacija procesov z operaterskimi ploščami in SCADA
- Razširitev V/I z moduli akYtec Mx210
- Do 2 vmesnika RS-485, način master/slave, Modbus RTU/ASCII:
- Integracija v sisteme SCADA
- Vizualizacija procesov z operaterskimi ploščami
- Razširitev vhodov/izhodov z uporabo modulov akYtec Mx110
- Krmiljenje zunanjih naprav: frekvenčni pretvorniki, senzorji itd.
- Povezava z računalnikom za konfiguracijo in snemanje programa
- Kompaktno modularno ohišje s širino 7 modulov
- Odstranljivi priključni bloki za enostavno namestitev
- Hitra menjava baterije
- Obrat
- 2 Spremembe napajanja: ~/=24 V
- Razširitev vhodnih/izhodnih kanalov z moduli PRM
- Delovanje v neogrevanih prostorih: -20…+55 °C
- Konfiguracija in snemanje programa prek USB-ja, Etherneta
Tehnične specifikacije
- Minimalna delovna napetost: 20 V DC
- Največja obratovalna napetost: 36 V DC
- Delovna napetost: 24 V enosmerne napetosti
- Oglas: Da
- Vrsta izdelka: PLC krmilnik
- Število relejnih izhodov (maks.): 6
- Višina: 58 mm
- Dolžina: 123 mm
- Širina: 108 mm
- Stopnja zaščite IP: IP20
- Proizvajalčeva številka dela: 156317
- Dimenzije: 123 x 108 x 58 mm (D x Š x V)
- Ura realnega časa: Da
- Vmesniki: 1 x Ethernet, 2 x RS485
- Število digitalnih vhodov (maks.): 6
- Število hitrih digitalnih vhodov (maks.): 2
- Število analognih vhodov (maks.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm itd.): 4
- Število analognih izhodov (maks.) (4...20 mA/0...10 V): 3
- Podprti protokoli: Modbus TCP / RTU / ASCII (glavni / podrejeni)
- Ura: Ura v realnem času
- Programski pomnilnik: ROM 224 kB / Ohrani 60 kB
- Tip modela: PR205.24.5.2
- Število tranzistorskih izhodov (maks.): 2
- Število razširitvenih modulov: 2
- Vrsta povezave (podrobnosti): DIN-letev (krmilna omarica / razdelilna omarica)
- Najvišja temperatura okolice: +55 °C
- Najnižja temperatura okolice: -20 °C
- Vrsta izdelka
PLC krmilni rele
- Število analognih vhodov maks.
4
- Število analognih izhodov maks.
3
- Maks. število digitalnih vhodov
6
- Število rele izhodov maks.
6
- Podprti protokoli
Modbus TCP/RTU/ASCII (glavni/podrejeni)
- Min. obratovalna napetost
20 V/DC
- Obratovalna napetost
20 - 36 V/DC
- Maks. obratovalna napetost
36 V/DC
- Delovna napetost
24 V/DC
IP20
- Vrsta
PR205.24.5.2
- Proizv. št. delov
156317
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3553333 akYtec PR205.24.5.2 156317 PLC krmilni rele 24 V/DC
Navodila za uporabo in varnost 3553333 akYtec PR205.24.5.2 156317 PLC krmilni rele 24 V/DC
Opis
Družina SIMATIC S7-200 ima zaokrožen spekter sklopov za različne aplikacije. Z novimi razpoložljivimi CPE tipi in razširitvenimi moduli omogoča koncepte avtomatizacije za 10 do 248 vhodov/izhodov. Med seboj optimalno usklajeni izdelki družine S7-200 bodo poskrbeli, da bodo tudi prihodnje spremembe in razširitve avtomatizacijskih rešitev enostavno uresničljive.
Področja uporabe:
gradnja majhnih in posebnih strojev:ovijalni, prijemalni in navijalni stroji · živilska industrija: gnetilniki, rezalni stoji, mešalni granulatorji · laboratoriji: laboratorijski mešalniki, toplotne omarice, vakuumske črpalke, sesalne naprave.
CPE ponujamo v 5 različnih verzijah z različnimi priključnimi in krmilnimi napetostmi. V vse CPE je vgrajen PPI vmesnik, ki omogoča P2P povezave s PG/PC, SIMATIC OP, razširjenim SIMATIC S7-200 in poljubnimi končnimi napravami (tiskalniki, čitalniki črtnih kod). S PG/PC ali OP v vlogi gospodarja (master) lahko med seboj povežete do največ 31 SIMATIC S7-200. Če potrebujete dodatne vhode/izhode, imate na voljo vrsto različnih razširitvenih modulov. Te module preko vtičnih povezav preprosto priključite na CPE.
Področja uporabe:
gradnja majhnih in posebnih strojev:ovijalni, prijemalni in navijalni stroji · živilska industrija: gnetilniki, rezalni stoji, mešalni granulatorji · laboratoriji: laboratorijski mešalniki, toplotne omarice, vakuumske črpalke, sesalne naprave.
CPE ponujamo v 5 različnih verzijah z različnimi priključnimi in krmilnimi napetostmi. V vse CPE je vgrajen PPI vmesnik, ki omogoča P2P povezave s PG/PC, SIMATIC OP, razširjenim SIMATIC S7-200 in poljubnimi končnimi napravami (tiskalniki, čitalniki črtnih kod). S PG/PC ali OP v vlogi gospodarja (master) lahko med seboj povežete do največ 31 SIMATIC S7-200. Če potrebujete dodatne vhode/izhode, imate na voljo vrsto različnih razširitvenih modulov. Te module preko vtičnih povezav preprosto priključite na CPE.
Obseg dostave
- PR205 - Naprava
- Navodila
- Priključni bloki (komplet)
