akYtec PR102.24.2.2 102600 rele 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
5 kos - zaloga Nemčija
Število
Skupaj (369,00 € / Kos)
369,00 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti

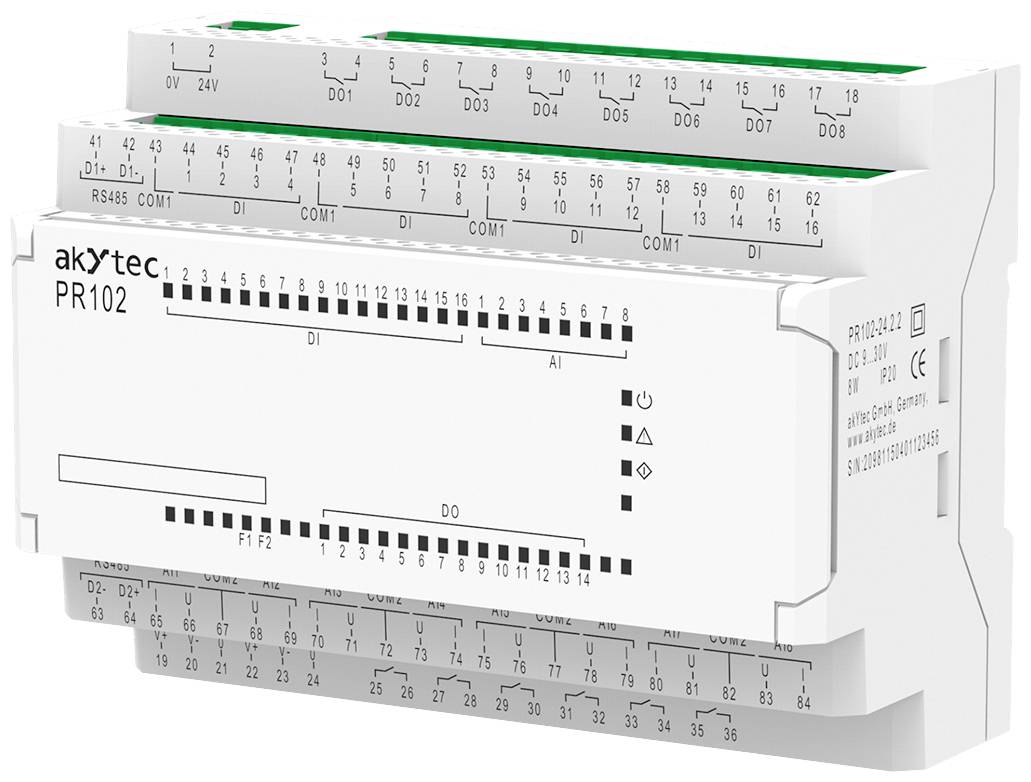

akYtec PR102.24.2.2 102600 rele 24 V/DC
- Skupaj 40 vhodov in izhodov
- 8 analognih vhodov, združljivost z: temperaturnim senzorjem RTD (Pt500/1000, Ni500/1000 itd.), temperaturnim senzorjem NTC/PTC in standardnimi signali: 4-20 mA / 0-10 V / digitalni
- 2 nastavljiva analogna izhoda, 4-20 mA ali 0-10 V
- 2 vmesnika RS485
- Povezava razširitvenih modulov PRM: do 32 dodatnih vhodov in izhodov brez izgube zmogljivosti preko notranjega vodila naprave
- Razširjeno območje delovne temperature: -40...+55 ºС
- USB napajalnik v načinu programiranja
- Funkcije, ki temeljijo na programski opremi, vključujejo nehlapne spremenljivke, dnevni časovnik, tedenski časovnik, krmiljenje PID itd.
- Zaradi svoje oblike odklopnika lahko programabilni rele PR102 priročno namestite v katero koli porabniško enoto ali krmilno omarico
- Odstranljiv vijačni priključni blok
- Enostavna menjava baterije
Tehnične specifikacije
- Napajanje: 24 (9...30) V DC
- Poraba energije, maks.: 8 W
- Digitalni vhodi: VISOK nivo 8,5…30 V / 2…5 mA; NIZKA raven 3…+5 V / 0…15 mA
- Število digitalnih vhodov: 16
- Vrsta digitalnih vhodov: preklopni kontakt
- Vrsta digitalnih izhodov: relejni izhod, NO
- Število digitalnih izhodov: 14
- Temperatura okolja: -40...+55 °C
- Vlažnost: do 80%, brez kondenzacije do +25°C
- Vrsta zaščite: IP20
- Dimenzije: 123 × 108 × 58 mm
- Težek pribl. 350 g
- Material ohišja: plastika
- Analogni vhodi: 4-20 mA, 0-10 V, 0-300 kOhm
- Pt1000, PTC, NTC
- Vmesnik: 2x RS485
- Število analognih vhodov: 8
- Vhodni signal: analogni / digitalni
- Obremenilnost digitalnih izhodov: 5 A, 250 V AC; 3A, 30V DC
- Število analognih izhodov: 2
- Izhodni signal: 4-20mA, 0-10V
- Zunanje napajanje: 15…30 V
- Protokoli: Modbus RTU / ASCII (glavni / podrejeni)
- Hitrost prenosa: 9,6...115,2 kBit/s
- Programska oprema: ALP
- Montaža: DIN letev (35 mm)
- Vrsta izdelka
rele
- Število analognih vhodov maks.
8
- Število analognih izhodov maks.
2
- Maks. število digitalnih vhodov
16
- Min. obratovalna napetost
9 V/DC
- Obratovalna napetost
9 - 30 V/DC
- Maks. obratovalna napetost
30 V/DC
- Delovna napetost
24 V/DC
- Višina
123 mm
- Dolžina
108 mm
- Širina
58 mm
IP20
- Vrsta
PR102.24.2.2
- Proizv. št. delov
102600
- Mere
(D x Š x V) 108 x 58 x 123 mm
- Maks. temperatura okolice
-40 °C
- Min. temperatura okolice
+55 °C
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3219681 akYtec PR102.24.2.2 102600 rele 24 V/DC
Opis
Družina SIMATIC S7-200 ima zaokrožen spekter sklopov za različne aplikacije. Z novimi razpoložljivimi CPE tipi in razširitvenimi moduli omogoča koncepte avtomatizacije za 10 do 248 vhodov/izhodov. Med seboj optimalno usklajeni izdelki družine S7-200 bodo poskrbeli, da bodo tudi prihodnje spremembe in razširitve avtomatizacijskih rešitev enostavno uresničljive.
Področja uporabe:
gradnja majhnih in posebnih strojev:ovijalni, prijemalni in navijalni stroji · živilska industrija: gnetilniki, rezalni stoji, mešalni granulatorji · laboratoriji: laboratorijski mešalniki, toplotne omarice, vakuumske črpalke, sesalne naprave.
CPE ponujamo v 5 različnih verzijah z različnimi priključnimi in krmilnimi napetostmi. V vse CPE je vgrajen PPI vmesnik, ki omogoča P2P povezave s PG/PC, SIMATIC OP, razširjenim SIMATIC S7-200 in poljubnimi končnimi napravami (tiskalniki, čitalniki črtnih kod). S PG/PC ali OP v vlogi gospodarja (master) lahko med seboj povežete do največ 31 SIMATIC S7-200. Če potrebujete dodatne vhode/izhode, imate na voljo vrsto različnih razširitvenih modulov. Te module preko vtičnih povezav preprosto priključite na CPE.
Področja uporabe:
gradnja majhnih in posebnih strojev:ovijalni, prijemalni in navijalni stroji · živilska industrija: gnetilniki, rezalni stoji, mešalni granulatorji · laboratoriji: laboratorijski mešalniki, toplotne omarice, vakuumske črpalke, sesalne naprave.
CPE ponujamo v 5 različnih verzijah z različnimi priključnimi in krmilnimi napetostmi. V vse CPE je vgrajen PPI vmesnik, ki omogoča P2P povezave s PG/PC, SIMATIC OP, razširjenim SIMATIC S7-200 in poljubnimi končnimi napravami (tiskalniki, čitalniki črtnih kod). S PG/PC ali OP v vlogi gospodarja (master) lahko med seboj povežete do največ 31 SIMATIC S7-200. Če potrebujete dodatne vhode/izhode, imate na voljo vrsto različnih razširitvenih modulov. Te module preko vtičnih povezav preprosto priključite na CPE.
Obseg dostave
- PR102-24.2.2
- Sponke (komplet)
- Navodila
