analizator napajalnega kabla PCE-VDV 10 PCE Instruments PCE-VDV 10 omrežje

Ean:
Koda proizvajalca:
Št. izdelka:

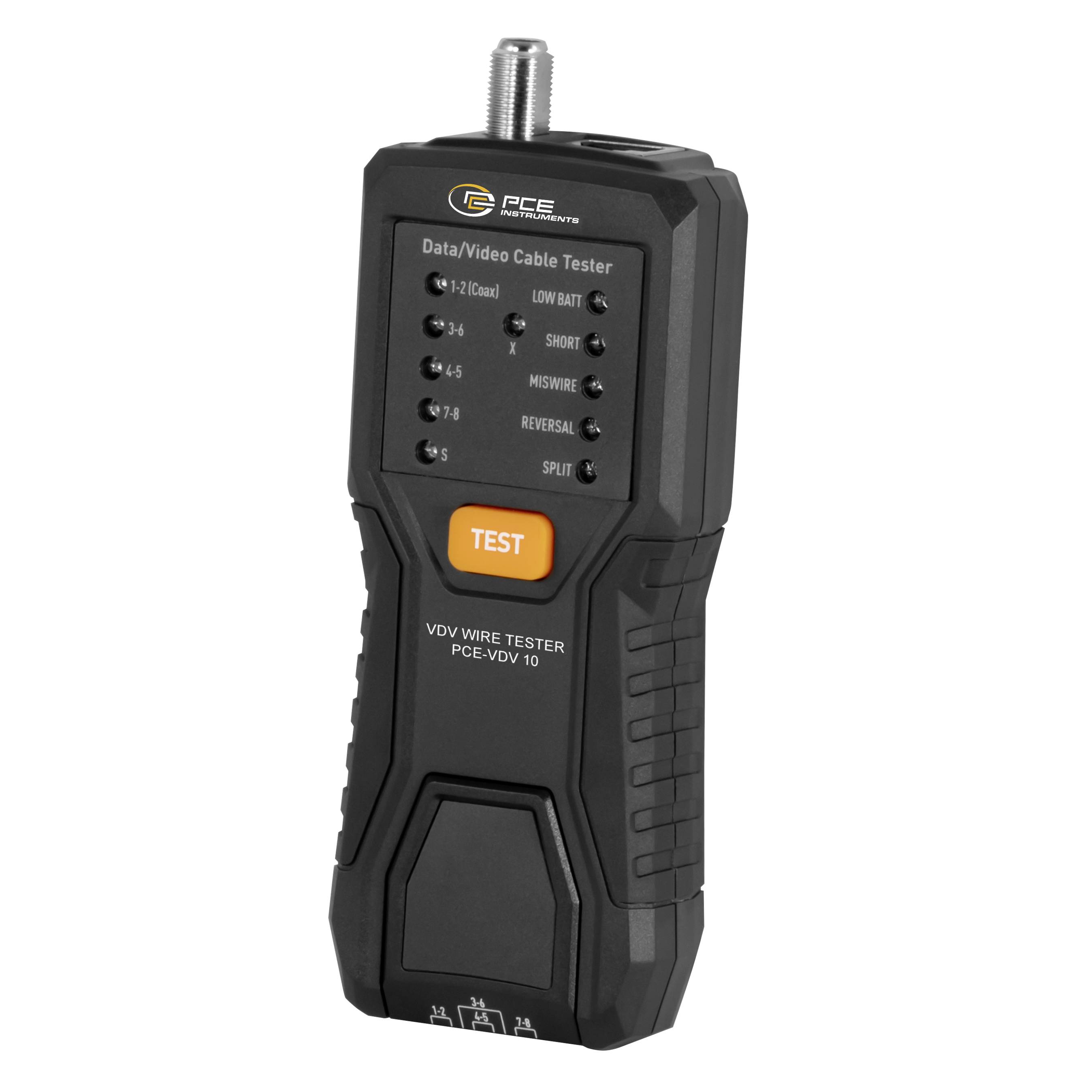

Črn prenosljiv tester za podatkovne/video kable z oranžnim gumbom »TEST«, indikatorskimi lučkami in koaksialnim priključkom na vrhu.

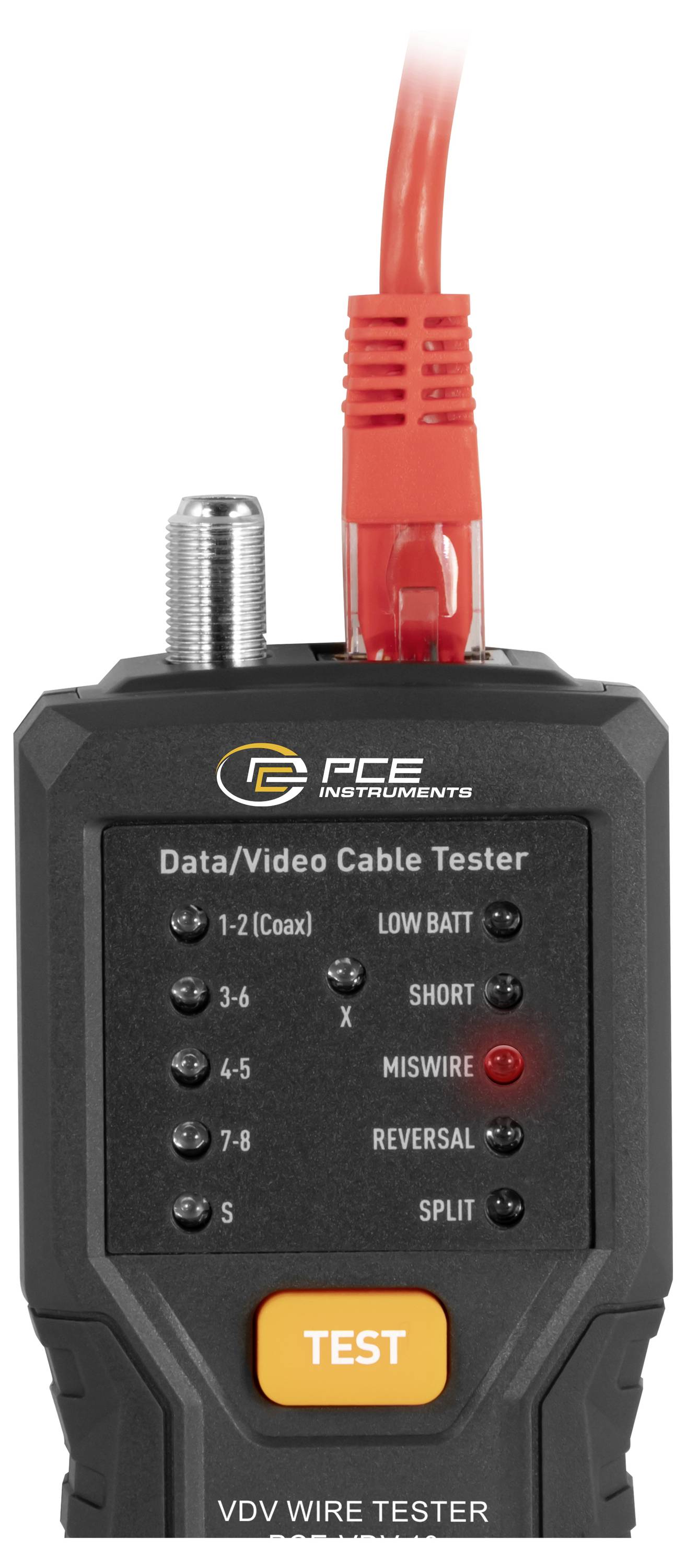

Preizkusnik podatkovnih/video kablov PCE Instruments s priključenim rdečim kablom in prižganim indikatorjem »MISWIRE«, ter gumbom »TEST« in LED indikatorji stanja.

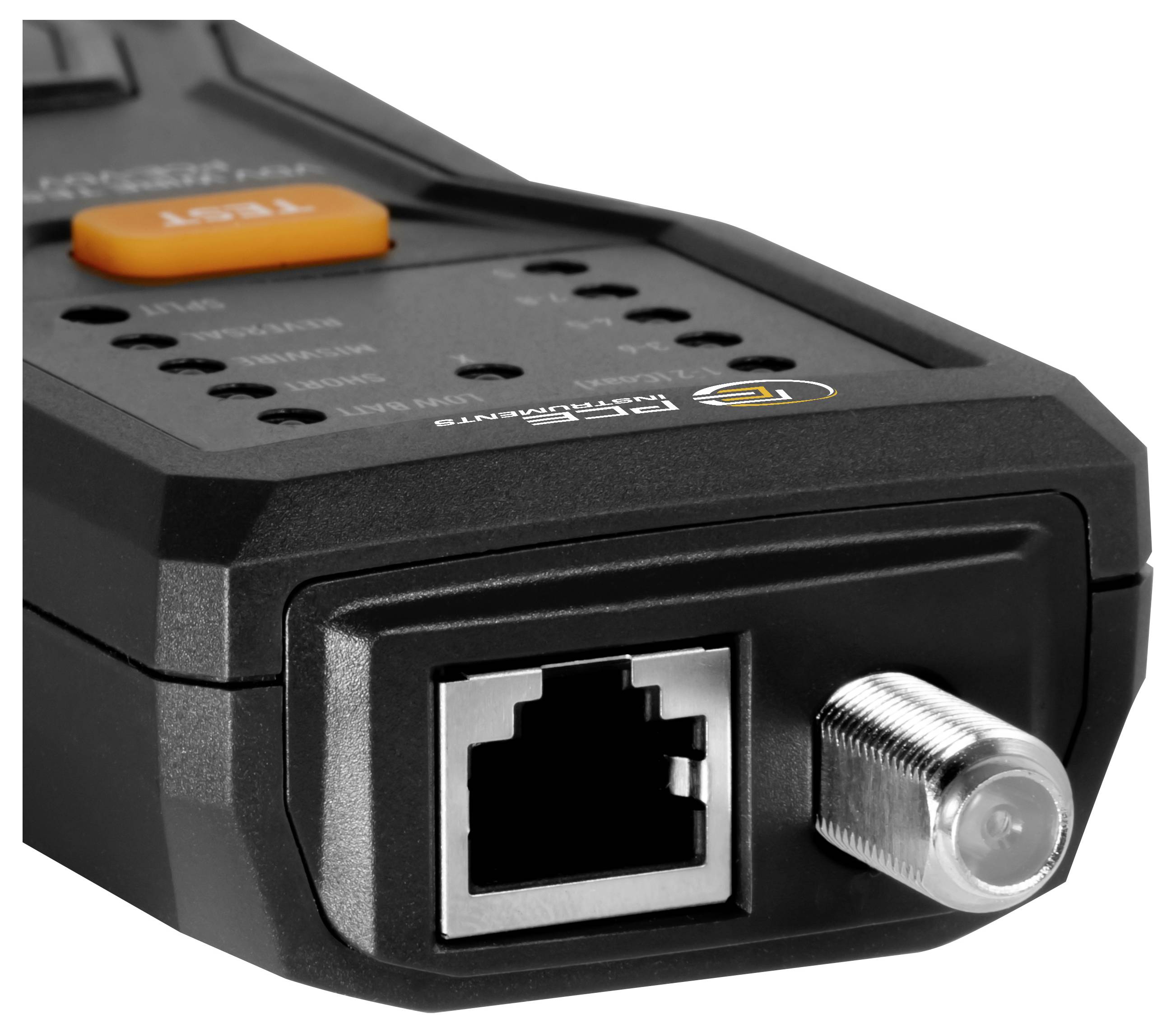

Detaljni pogled črne omrežne naprave z vhodi za Ethernet in koaksialnim priključkom, z oranžnim gumbom na vrhu.

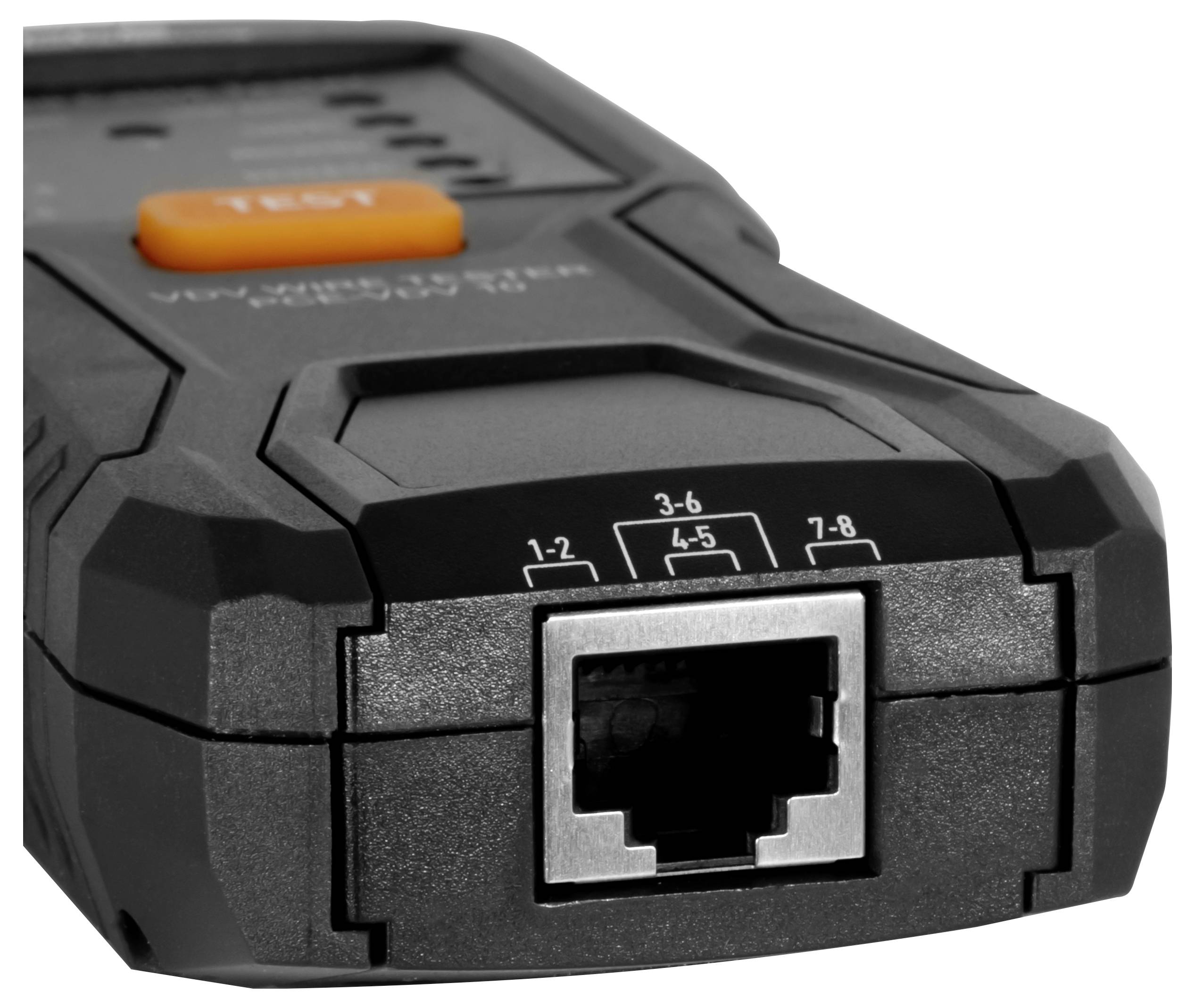

Detaljni pogled na črni ročni tester omrežnih kablov z ethernetnim priključkom in oranžnim gumbom, prikazan na belem ozadju.

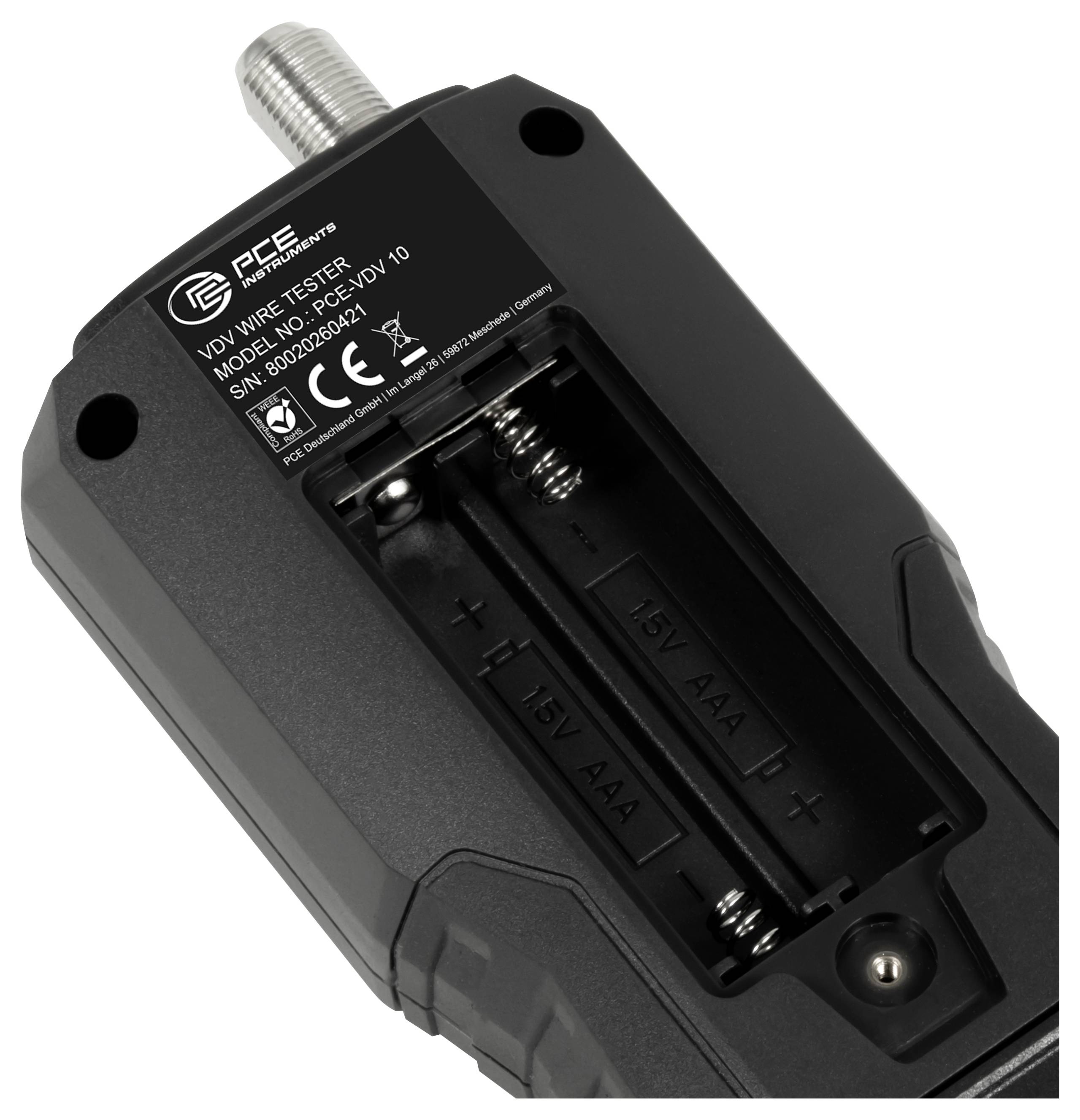

Hrbtna stran ročnega testerja digitalne žične omrežne naprave PCE s prosto baterijo za dve bateriji AAA in navojnim kovinskim priključkom na vrhu.
1/5
Podatkovni list izdelka (PDF)
Dostava čet.,5.11.
96 kos - zaloga Nemčija
Število
Skupaj (48,99 € / Kos)
48,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

analizator napajalnega kabla PCE Instruments PCE-VDV 10 omrežje

Tehnične specifikacije

  • Splošni tehnični podatki
  • Merilne funkcije: preizkus neprekinjenosti, preizkus ožičenja, preizkus kratkega stika, preizkus parov žic, preizkus zaščite
  • RJ45 konektorji, F-konektor
  • Vrste kablov - koaksialni, kategorija 3, kategorija 5, kategorija 5e, kategorija 6, kategorija 6A, kategorija 7, kategorija 7A
  • Največja vhodna napetost 60 V DC / 55 V AC
  • Zaščitni razred (naprava) IP20
  • Baterije za napajanje
  • Polnilna baterija/baterija 2 x 1,5 V AAA baterija, alkalna manganova
  • Kapaciteta 1270 mAh
  • Delovni pogoji 0 ... 50 °C, 10 ... 90 % (brez kondenzacije) relativne vlažnosti
  • Pogoji skladiščenja -20 ... 60 °C, 10 ... 90 % (brez kondenzacije) relativne vlažnosti
  • Dimenzije (D x Š x V) 55 x 28 x 140 mm
  • Teža: 119 g
Vrsta izdelka

analizator napajalnega kabla

Funkcija

identifikacija

Akustični prikaz

ne

Prikaz

LED

Optični prikaz

da (integrirano)

Testne vtičnice

RJ45 vtičnica

ženski konektor F

Mere

(D x Š x V) 55 x 28 x 140 mm

delovni standardi (lastni)

Teža

119 g

Območje

omrežje

Širina

28 mm

Višina

140 mm

Dolžina

55 mm

Vrsta

PCE-VDV 10

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3812983 analizator napajalnega kabla PCE-VDV 10 PCE Instruments PCE-VDV 10 omrežje

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812983 analizator napajalnega kabla PCE-VDV 10 PCE Instruments PCE-VDV 10 omrežje

Opis

Kabelski tester VDV je prenosna naprava za testiranje za diagnosticiranje napak v omrežnih in koaksialnih kablih ter se uporablja za hitro preverjanje strukturiranih kablov. Kabelski tester VDV podpira oklopljene in neoklopljene zasukane parice kategorij Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A, kot tudi koaksialne kable, kot so tisti, ki se uporabljajo v televizijskih, antenskih in nadzornih sistemih.

Preizkus se izvaja z dvodelnim sistemom, ki ga sestavljata glavna enota in oddaljena enota, kar omogoča tudi zanesljivo testiranje trajno nameščenih vodov. Najpomembnejši postopki testiranja vključujejo preizkus prevodnosti žic (pinovi 1 ... 8), preizkus ožičenja za preverjanje pravilne dodelitve parov žic in odkrivanje kratkih stikov, napačnega ožičenja in napak zaradi razcepljenih parov. Poleg tega se preveri oklop oklopljenih kablov. Preizkusno območje zajema dolžine kablov do 305 m, medtem ko je minimalna dolžina kabla za zaznavanje razcepljenega para približno 0,5 m.

Naš tester kablov VDV deluje s testnimi signali, ki se prenašajo med glavno in oddaljeno enoto. Rezultati so prikazani preko LED zaslonov. Neprekinjeno prižgane LED diode označujejo pravilno ožičenje, utripajoče LED diode pa označujejo napake v ustreznih parih žic. Dodatne LED-lučke stanja označujejo vrsto napake, kot so kratek stik, napačna napeljava, zamenjava ali razcepljen par.

Kabelski tester VDV se uporablja v omrežni tehnologiji, kabliranju stavb ter IT in komunikacijskih instalacijah in je namenjen električarjem, omrežnim tehnikom in serviserjem za hitro testiranje kabelskih prog.

Besedilo je strojno prevedeno.

Obseg dostave

  • 1 x VDV tester kablov PCE-VDV 10
  • 1 x koaksialni adapter (črn)
  • 1 x koaksialni patch kabel (črn)
  • 2 x podatkovni povezovalni kabel 15 cm (rdeč)
  • 2 bateriji AAA 1,5 V
  • 1 x Navodila za uporabo
