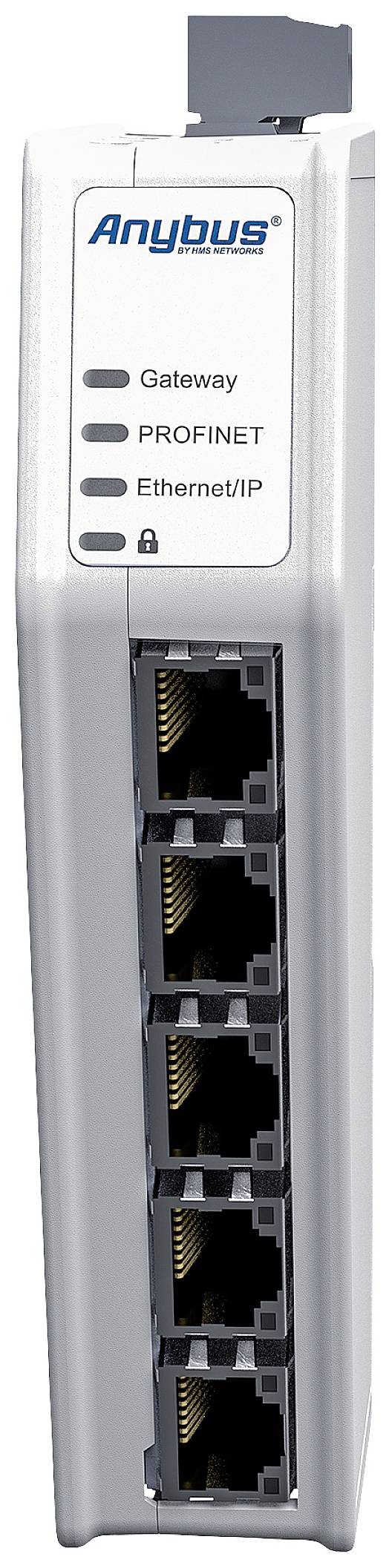

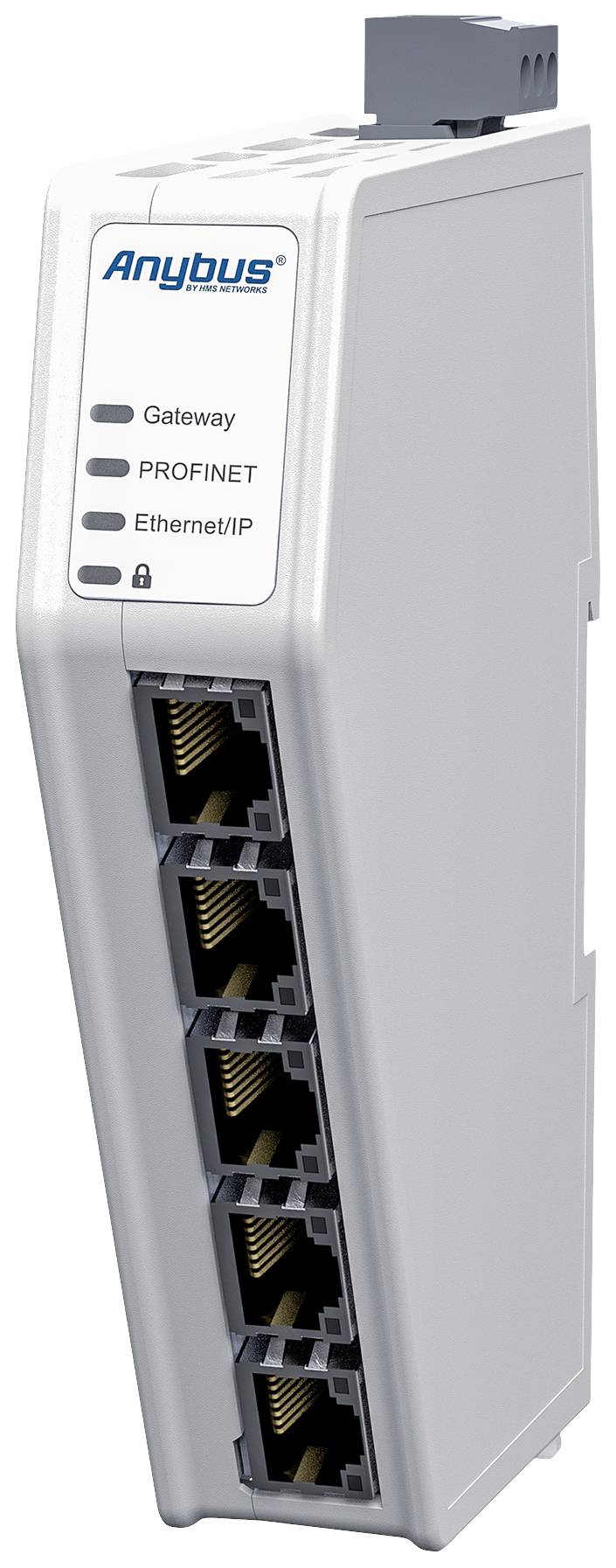

Anybus ABC4013 ABC4013 vmesniški pretvornik Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
16 kos - zaloga Nemčija
Število
Skupaj (859,00 € / Kos)
859,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Anybus ABC4013 ABC4013 vmesniški pretvornik Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 kos
- Takojšen prenos podatkov
- Strojno pospešena pretvorba endian (zamenjava bajtov)
Tehnične specifikacije
- Mere (D x Š x V) s serijskimi vrati in vtičem: 98 x 27 x 144 mm
- Neto teža: 150 g
- Gumbi in stikala: Gumb za ponastavitev in varnostno stikalo
- LED: Prikaz statusa za prehod kot tudi za omrežje 1 in omrežje 2
- Razred zaščite IP: IP20
- Material ohišja: PC ABS, UL 94 VO
- Montaža: DIN letev (35 * 7,5/15)
- OKOLJE
- Delovna temperatura: -25 do 70°C
- Temperatura skladiščenja: 40 do 85°C
- Relativna vlažnost: 0-95 % brez kondenzacije
- Višina vgradnje: do 2.000 m
- Poraba toka: Tipične vrednosti: 160 mA pri 24 V, največ 400 mA pri 12 V
- Napajalni priključek: 3-polni vijačni priključek
- Zaščita: obrnjena polarnost in zaščita pred kratkim stikom
- ETHERNET POVEZAVE
- Priključki: 2+2 x Ethernet
- Izolacija: Galvanska izolacija
- Bitna hitrost: 10/100 Mbit/s polni dupleks
- Konektor: RJ45
- Stikalo: preklopno stikalo z dvojnimi vrati
- ETHERNET/IP
- Način delovanja: adapter (slave)
- Sporočila: implicitna in eksplicitna
- Največje število povezav optičnega bralnika: 1 vhod/izhod (povezava "Ekskluzivni lastnik") 3 povezave "Samo poslušanje" ali "Samo vhod"
- Velikost vhodnih podatkov: 1.448 bajtov (z "veliko odprto naprej")
- Velikost izhodnih podatkov: 1448 bajtov (z "velikim odprtim naprej")
- Redundanca omrežja: Device Level Ring (DLR), na podlagi svetilnika
- Hitra povezava: razred B
- Minimalni čas cikla: 1 ms za povezave razreda 1, 100 ms za povezave razreda 3
- Datoteka EDS: na voljo
- PROFINET
- Način delovanja: naprava PROFINET IO (podrejena)
- Razred: A, B
- Komunikacijski kanali: Kanal v realnem času (RT)
- Velikost vhodnih podatkov: 1.024 bajtov
- Velikost izhodnih podatkov: 1.024 bajtov
- Minimalni čas cikla: 1 ms
- Največje število povezav: 1 IO Controller Application Relationship + 2 Device Access Application Relations
- Razred obremenitve omrežja: razred III
- Zapisi I&M: podatki o proizvajalcu (I&M0), informacije o oznaki (I&M1), datum/čas (I&M2), opis (I&M3)
- SNMP: na voljo
- Datoteka GSDML: na voljo
- CERTIFIKATI IN STANDARDI
- UL: Številka datoteke CULUS E214107
- CE: 2014/30/EU
- KC: Komunikator RR-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Okolje: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Vibracije in udarci: IEC 60068-2-27, IEC 60068-2-6
- Odstranjevanje: WEE
- KONFIGURACIJA
- Konfiguracijska programska oprema: spletna konfiguracija
- Konfiguracijska vrata: Namenska 10/100 Mbps RJ45 Ethernet konfiguracijska vrata in dodatna Ethernet vrata
- VARNOST
- Varen zagon: Zagotavlja pristnost programske opreme
- Varnostno stikalo: fizično stikalo, ki omogoči/onemogoči dostop do spletnega konfiguracijskega vmesnika
- Vrsta izdelka
vmesniški pretvornik
- Vmesniki
Profinet
Ethernet/IP
industrijski Ethernet
Gateway
- Vrsta
ABC4013
- Delovna napetost
24 V/DC
- Maks. obratovalna temperatura
70 °C
- Obratovalna temperatura (min.)
-25 °C
- Obratovalna napetost
12-30Vdc
- Obratovalna temperatura
-25 do 70 °C
- Mere
(Š x V) 27 mm x 144 mm
- Maks. poraba toka
400 mA
- Višina
144 mm
- Širina
27 mm
- Proizv. št. delov
ABC4013
- Poraba toka
160 mA
- UKCA
da
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2637479 Anybus ABC4013 ABC4013 vmesniški pretvornik Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2637479 Anybus ABC4013 ABC4013 vmesniški pretvornik Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 kos
Informacije
Informacije 2637479 Anybus ABC4013 ABC4013 vmesniški pretvornik Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 kos
Opis

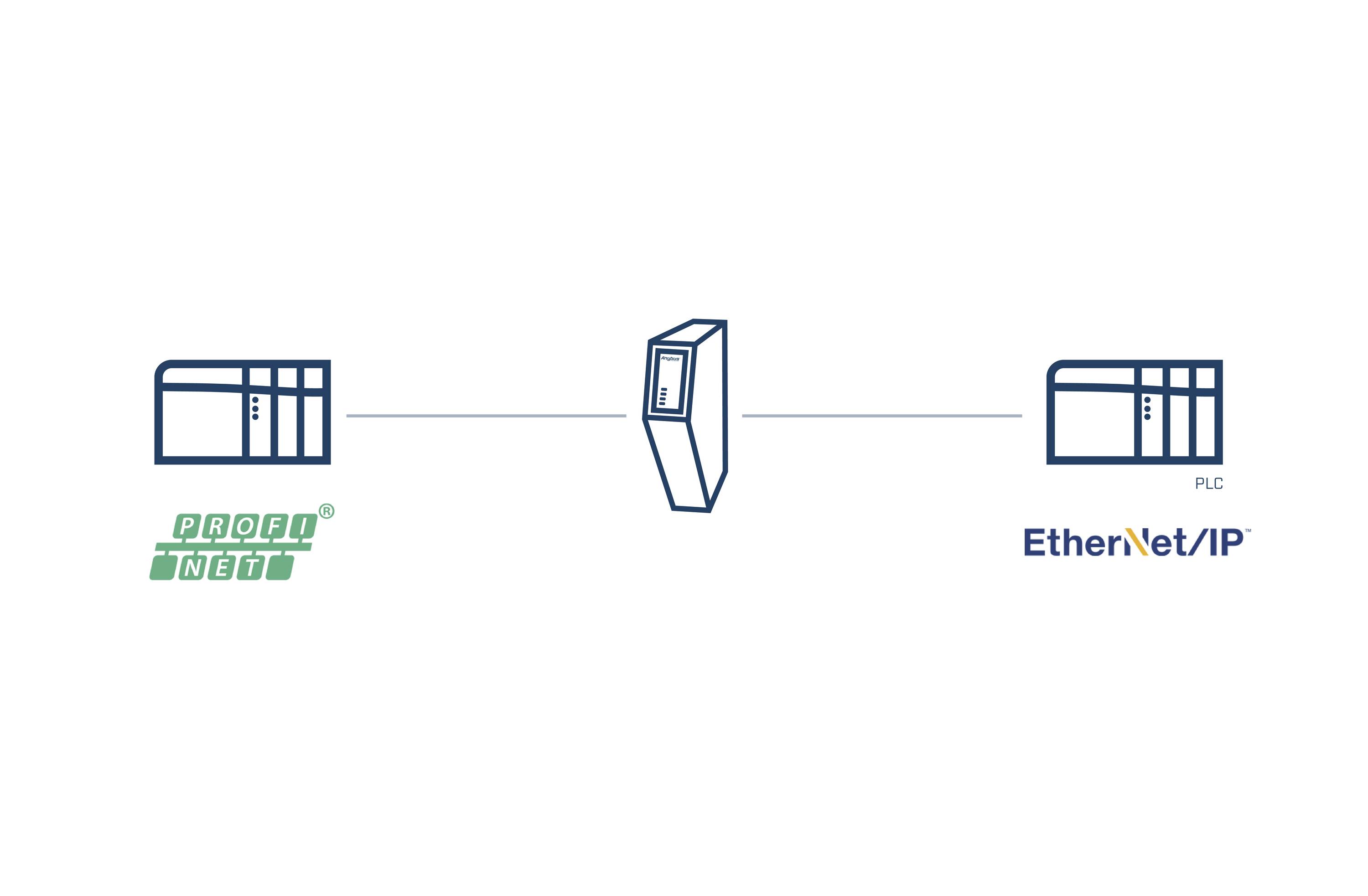

Komunikator Anybus PROFINET IO-Devi - EtherNet/IP adapter je industrijski pretvornik protokolov, ki omogoča nemoteno izmenjavo podatkov med omrežji PROFINET in EtherNet/IP.
Komunikator Anybus zagotavlja zanesljiv, varen in hiter prenos podatkov med različnimi industrijskimi Ethernet in Fieldbus omrežji. Te samostojne prehode je enostavno namestiti in omogočajo pregledno izmenjavo podatkov med PLC-ji, tako da lahko starejše terenske naprave integrirate v sodobna industrijska omrežja z le minimalnimi spremembami programske opreme.
Komunikator Anybus temelji na preizkušenem omrežnem procesorju Anybus NP40, ki ga odlikujejo skladnost z omrežjem, visoka zmogljivost in zanesljivost. Izmenjava podatkov med PLC-ji iz različnih omrežij omogoča zelo hiter prenos podatkov do 1500 bajtov v vsako smer, kar izpolnjuje večino zahtev trenutnih in prihodnjih krmilnih aplikacij.
Zagon je hiter in enostaven zaradi intuitivne konfiguracije, lahko razumljive dokumentacije ter inteligentne zasnove strojne opreme in ohišja.
Izjemna zmogljivost
Takojšen prenos podatkov - Čas, potreben za prenos podatkov med dvema PLC-jema, je sestavljen iz časa cikla prvega omrežja in časa cikla drugega omrežja. Notranji prenos podatkov v komunikatorju je zanemarljiv, saj ustreza naravnim nihanjem v časih omrežnih ciklov (tresenje).
Strojno pospešena pretvorba endian (zamenjava bajtov)
Komunikatorji lahko spremenijo predstavitev podatkov (endianness) s strojno pospešeno pretvorbo endian, da zagotovijo pravilen prikaz podatkov v vsakem PLK-ju. Različne dele podatkovnega obsega lahko celo pretvorite na različne načine za obdelavo različnih podatkovnih tipov. To ne vpliva na zmogljivost, razbremeni PLC naloge pretvorbe podatkov in poenostavi programiranje PLC-ja.
Enostaven za uporabo
Namensko konfiguracijsko ethernetno priključke – posebni kabli niso potrebni.
Intuitiven spletni vmesnik za konfiguracijo s funkcijo povleci in spusti – namestitev dodatne programske opreme ni potrebna.
Spredaj obrnjeni konektorji olajšajo priklop kablov, tanka oblika pa prihrani prostor na DIN-letvici.
Odpravljanje težav z zmogljivimi diagnostičnimi funkcijami, vključno z monitorjem podatkov v živo, zaslonom stanja in paketom podpore.
Najnovejše varnostne funkcije
Varna zagonska funkcija za zaznavanje posegov v vdelano programsko opremo in zaščito pred napadi in okužbami zlonamerne programske opreme. Varnostno stikalo, ki zaklene vašo konfiguracijo in prepreči kakršen koli nepooblaščen dostop.
Za industrijska okolja
Robustno, kompaktno ohišje
Industrijske komponente so preizkušene in certificirane v skladu s standardi UL.
Širok temperaturni razpon, od -25 °C do 70 °C
Montaža na DIN-letev za namestitev v bližini priključenih naprav, kar zmanjša stroške ožičenja.
Besedilo je strojno prevedeno.
Komunikator Anybus zagotavlja zanesljiv, varen in hiter prenos podatkov med različnimi industrijskimi Ethernet in Fieldbus omrežji. Te samostojne prehode je enostavno namestiti in omogočajo pregledno izmenjavo podatkov med PLC-ji, tako da lahko starejše terenske naprave integrirate v sodobna industrijska omrežja z le minimalnimi spremembami programske opreme.
Komunikator Anybus temelji na preizkušenem omrežnem procesorju Anybus NP40, ki ga odlikujejo skladnost z omrežjem, visoka zmogljivost in zanesljivost. Izmenjava podatkov med PLC-ji iz različnih omrežij omogoča zelo hiter prenos podatkov do 1500 bajtov v vsako smer, kar izpolnjuje večino zahtev trenutnih in prihodnjih krmilnih aplikacij.
Zagon je hiter in enostaven zaradi intuitivne konfiguracije, lahko razumljive dokumentacije ter inteligentne zasnove strojne opreme in ohišja.
Izjemna zmogljivost
Takojšen prenos podatkov - Čas, potreben za prenos podatkov med dvema PLC-jema, je sestavljen iz časa cikla prvega omrežja in časa cikla drugega omrežja. Notranji prenos podatkov v komunikatorju je zanemarljiv, saj ustreza naravnim nihanjem v časih omrežnih ciklov (tresenje).
Strojno pospešena pretvorba endian (zamenjava bajtov)
Komunikatorji lahko spremenijo predstavitev podatkov (endianness) s strojno pospešeno pretvorbo endian, da zagotovijo pravilen prikaz podatkov v vsakem PLK-ju. Različne dele podatkovnega obsega lahko celo pretvorite na različne načine za obdelavo različnih podatkovnih tipov. To ne vpliva na zmogljivost, razbremeni PLC naloge pretvorbe podatkov in poenostavi programiranje PLC-ja.
Enostaven za uporabo
Namensko konfiguracijsko ethernetno priključke – posebni kabli niso potrebni.
Intuitiven spletni vmesnik za konfiguracijo s funkcijo povleci in spusti – namestitev dodatne programske opreme ni potrebna.
Spredaj obrnjeni konektorji olajšajo priklop kablov, tanka oblika pa prihrani prostor na DIN-letvici.
Odpravljanje težav z zmogljivimi diagnostičnimi funkcijami, vključno z monitorjem podatkov v živo, zaslonom stanja in paketom podpore.
Najnovejše varnostne funkcije
Varna zagonska funkcija za zaznavanje posegov v vdelano programsko opremo in zaščito pred napadi in okužbami zlonamerne programske opreme. Varnostno stikalo, ki zaklene vašo konfiguracijo in prepreči kakršen koli nepooblaščen dostop.
Za industrijska okolja
Robustno, kompaktno ohišje
Industrijske komponente so preizkušene in certificirane v skladu s standardi UL.
Širok temperaturni razpon, od -25 °C do 70 °C
Montaža na DIN-letev za namestitev v bližini priključenih naprav, kar zmanjša stroške ožičenja.
Besedilo je strojno prevedeno.
