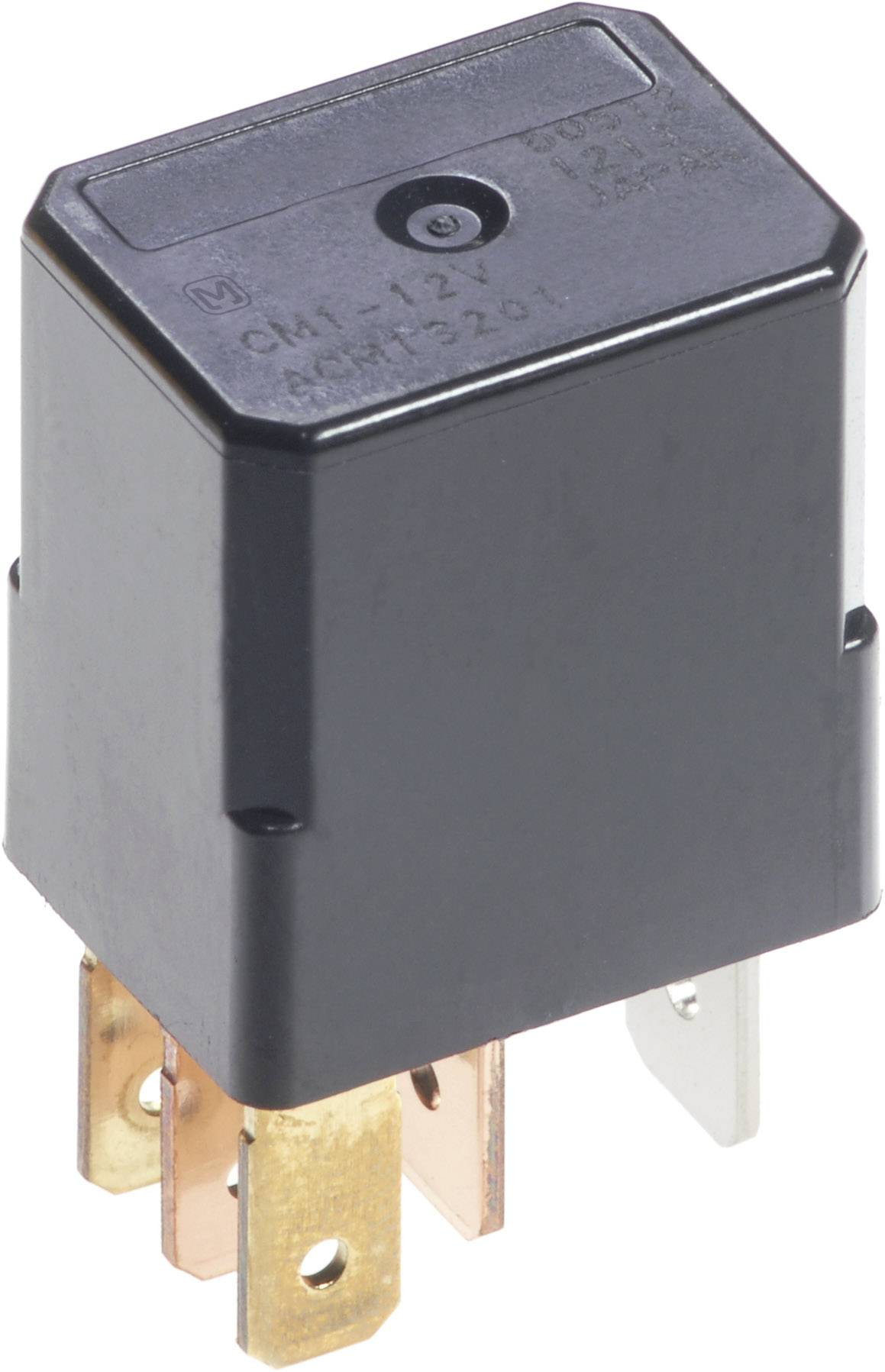

Avtomobilski rele CM 35 A, priključek Panasonic CM1-12 V 12 V/DC 1 menjalni NO 35 A / NC 20 A 14 V/DC (zapiralni) 35 A

Slika je simbolična

Nejasna skica geometrijskega šesterokotnega objekta s številkami in črtami. Podrobnosti komaj razpoznavne.

Diagram relejev s simboli tuljav in uporov. Besedilo: "Upor, če se uporablja". Opomba: "Ne uporabljati pri 1 obliki A-tipov".'

Shematski načrt elektronske komponente z merami v milimetrih. Prikazuje pogled od spredaj in spodnjo stran s priključki.

1/4

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

1 menjalo

Priključek

ploščati vtič, 6,3 mm

Preklopna napetost (maks.)

14 V/DC

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

94 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (7,99 € / Kos)

7,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stikalni tok (min.): (Pri 12 V / DC) 1 A
Kapaciteta zavore: 1500 mW

Vrsta izdelka: avtomobilski rele

Vrsta: CM112

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 1 menjalo

Material kontakta: srebrova zlitina

Priključek: ploščati vtič, 6,3 mm

Preklopna napetost (maks.): 14 V/DC

Preklopni tok maks.: 35 A

Upor (tuljava): 103 Ω

Mehanska življenjska doba: 1 x 10⁶

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 15 mm

Višina: 22 mm

Dolžina: 20 mm

Mere: (D x Š x V) 20 x 15 x 22 mm

Vrsta: CM112

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 505054 Avtomobilski rele CM 35 A, priključek Panasonic CM1-12 V 12 V/DC 1 menjalni NO 35 A / NC 20 A 14 V/DC (zapiralni) 35 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 505054 Avtomobilski rele CM 35 A, priključek Panasonic CM1-12 V 12 V/DC 1 menjalni NO 35 A / NC 20 A 14 V/DC (zapiralni) 35 A

Opis

Kompaktni, varčevalni avtomobilski rele z veliko udarno upornostjo in majhnimi izgubami pri kontaktu. Uporaba: Comfort elektronika, klimatska naprava, ventilator, ABS, osvetlitev, ogrevanje oken.

Besedilo je strojno prevedeno.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
