Avtomobilski rele MINI-ISO Zettler Electronics AZ979-1C-12D 12 V/DC 1 preklopni kontakt 60 A maks. 30 V/DC 840 W

'ZETTLER AZ979-1A-12D Kitajska 04X7' na črnem električnem releju s kovinskimi kontakti.

Slika je simbolična

Tehnična risba električnega vtičnega priključka z dimenzijami v milimetrih in colih. Prikazuje poglede in mere za višino, širino in premer luknje.

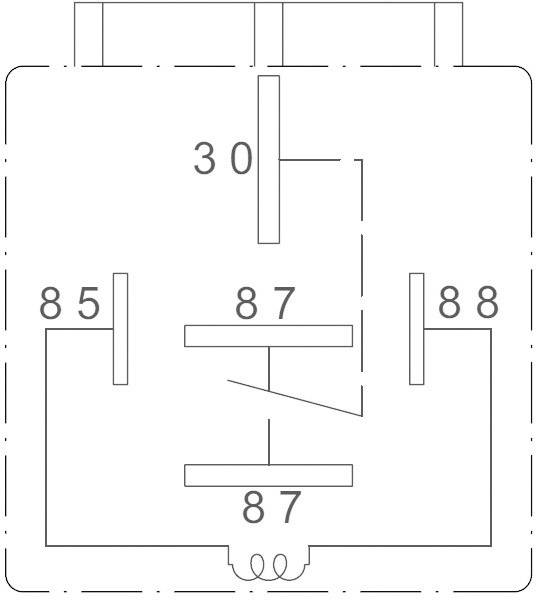

Shema relejev: prikazuje priključke 30, 85, 86, 87 in 87A. Releji se aktivirajo z zapiranjem tokokroga med 85 in 86.

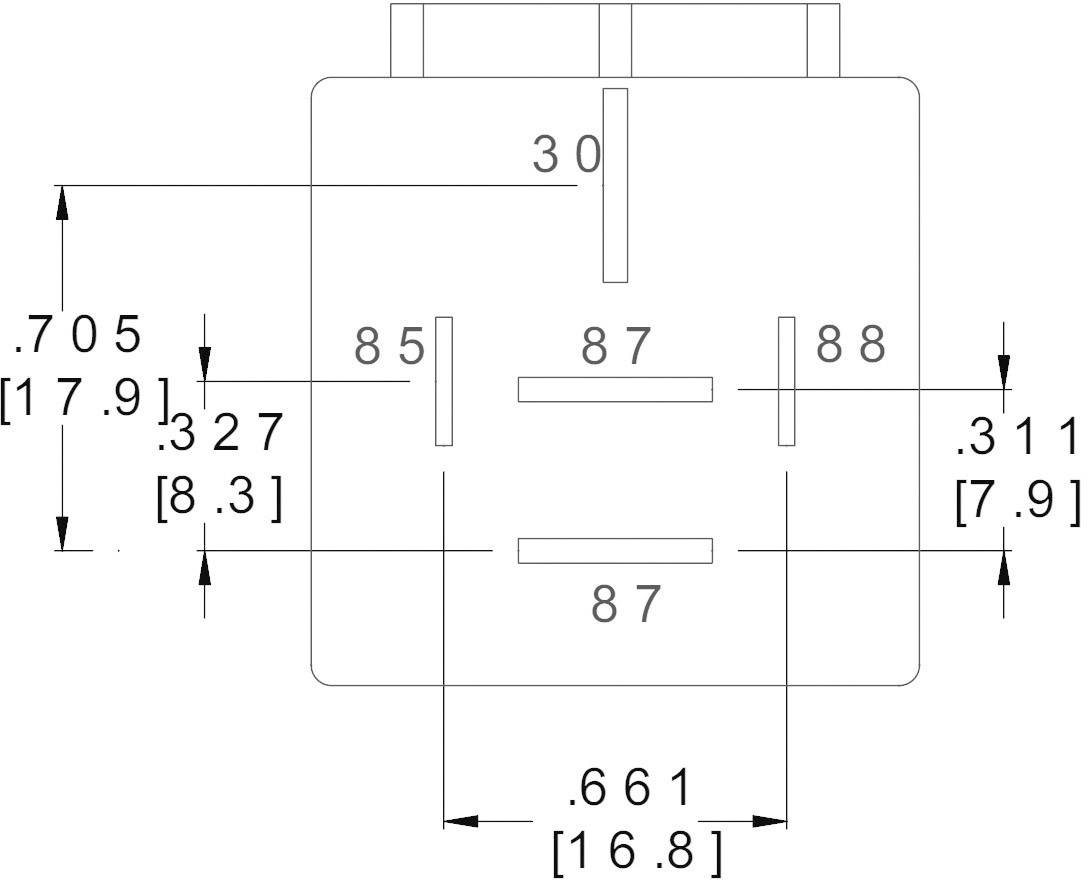

Tehnična risba elektronskega priključka z merami v milimetrih in colih za natančno pozicioniranje pinov.

1/4

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

1 menjalo

Priključek

ploščati vtič, 9,5 mm

ploščati vtič, 6,3 mm

Preklopna napetost (maks.)

30 V/DC

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

336 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (7,49 € / Kos)

7,49 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Zettler Electronics AZ979-1C-12D avtomobilski rele 12 V/DC 60 A 1 menjalo

Dodatne informacije

Tehnične specifikacije

Vklopni tok: 500 A.
Izolacijska napetost: (tuljava / kontakt, kontakt / kontakt) 500 Vrms
Izolacijski upor: (500 V / DC) 100 MΩ
Kontaktna upornost:<50 mΩ

Vrsta izdelka: avtomobilski rele

Vrsta: AZ979-1C-12D

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 1 menjalo

Material kontakta: srebrov cinkov oksid

Priključek: ploščati vtič, 9,5 mm
ploščati vtič, 6,3 mm

Preklopna napetost (maks.): 30 V/DC

Preklopni tok maks.: 60 A

Maks. preklopna moč: 840 W

Upor (tuljava): 90 Ω

Mehanska življenjska doba: 1 x 10⁷ preklopnih ciklov

Električna življenjska doba: 1 x 10⁵ preklopnih ciklov

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 33.4 mm

Višina: 41 mm

Dolžina: 29 mm

Mere: (D x Š x V) 29 x 33.4 x 41 mm

Skladnost z RoHS: Ja

Izolacijska upornost: (500 V/DC) 100 MΩ

Kontaktna upornost: <50 mΩ

Nazivna napetost (podrobnosti): 12 V/DC

Preklopna moč: 840 W

Preklopna napetost: 30 V/DC

Preklopni tok: 60 A

Vrsta: AZ979-1C-12D

Priključek: Ploščati vtič, 6,3 x 0,8/9,5 x 1,2 mm

Izolacijska napetost: (Tuljava/kontakt, kontakt/kontakt) 500 Vrms

Temperaturno območje: -40 - +85 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 507416 Avtomobilski rele MINI-ISO Zettler Electronics AZ979-1C-12D 12 V/DC 1 preklopni kontakt 60 A maks. 30 V/DC 840 W

Navodila za uporabo in varnost

Navodila za uporabo in varnost 507416 Avtomobilski rele MINI-ISO Zettler Electronics AZ979-1C-12D 12 V/DC 1 preklopni kontakt 60 A maks. 30 V/DC 840 W

Opis

Rele s 500 A vklopnim tokom in dovoljeno obratovalno temperaturo do +85 °C. V skladu s standardi ISO/TS 16949 in ISO14001, testiran v skladu z določili SAEJ2544.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
