Avtomobilski rele JJM-Rele 5 A Panasonic JJM1A12 12 V/DC 1 zapiralni 20 A 14 V/DC 20 A/14 V/DC

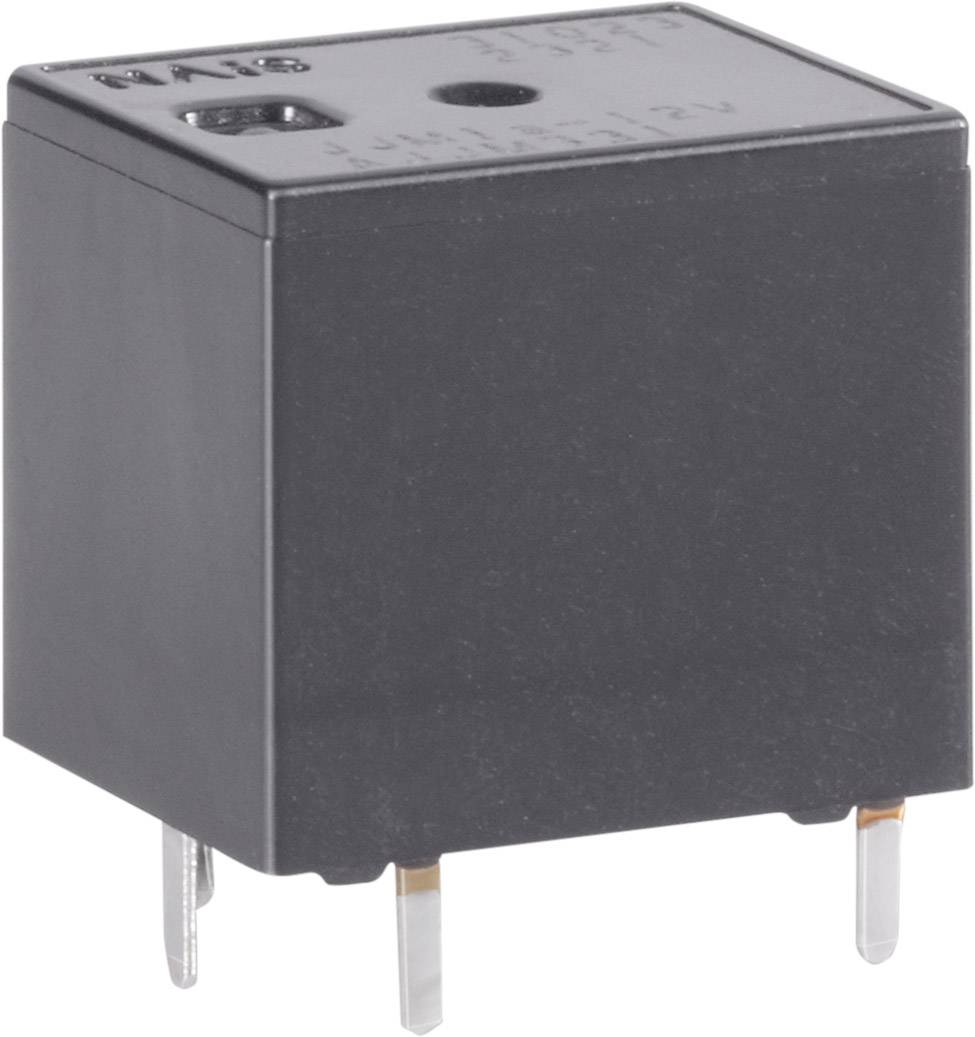

Kvadratno črno elektronsko relejna stikalo s štirimi kovinskimi priključki, ki se uporablja v električnih vezjih.

Diagram elektronske komponente z dimenzijami v milimetrih. Sprednji in stranski pogled prikazujeta različne mere. Opomba spodaj pojasnjuje, da označen priključek velja samo za tip 1 oblika C.

Tehnična risba pravokotnega dela z luknjami in merami v milimetrih za širino, višino in premer luknje.

Preklopni simbol releja s tremi priključki: COM, COIL, NO. Stikalni kontakt v mirovnem stanju odprt.

'Električno vezje s tremi tranzistorji. Vrednosti: 15,5 (810), 12 (412), 13,9 (546).'

1/5

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

1 zapiralo

Priključek

za tiskano vezje

Preklopna napetost (maks.)

14 V/DC

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

35 kos - zaloga Nemčija (Samo do izteka zaloge)

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (3,79 € / Kos)

3,79 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vklopni tok: 40A
Stikalni tok (min.): (Pri 12 V / DC) 1 A
Moč tuljave: 640 mW

Vrsta izdelka: avtomobilski rele

Vrsta: JJM1A12

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 1 zapiralo

Material kontakta: srebrova zlitina

Priključek: za tiskano vezje

Preklopna napetost (maks.): 14 V/DC

Preklopni tok maks.: 20 A

Preklopni tok zapiralni kontakt (maks.): 20 A

Upor (tuljava): 225 Ω

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 12 mm

Višina: 13.9 mm

Dolžina: 15.5 mm

Mere: (D x Š x V) 15.5 x 12 x 13.9 mm

Vrsta: JJM1A12

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 504949 Avtomobilski rele JJM-Rele 5 A Panasonic JJM1A12 12 V/DC 1 zapiralni 20 A 14 V/DC 20 A/14 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 504949 Avtomobilski rele JJM-Rele 5 A Panasonic JJM1A12 12 V/DC 1 zapiralni 20 A 14 V/DC 20 A/14 V/DC

Opis

Kompaktni, varčevalni avtomobilski rele z zelo visokim pritiskom v zaprtem ohišju. Uporaba: Comfort elektronika, okna, centralno zaklepanje, klimatska naprava, sončna streha, brisalci vetrobranskega stekla, ventilatorji, nastavitev zunanjih ogledal, razsvetljava, ogrevanje oken.

Besedilo je strojno prevedeno.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
