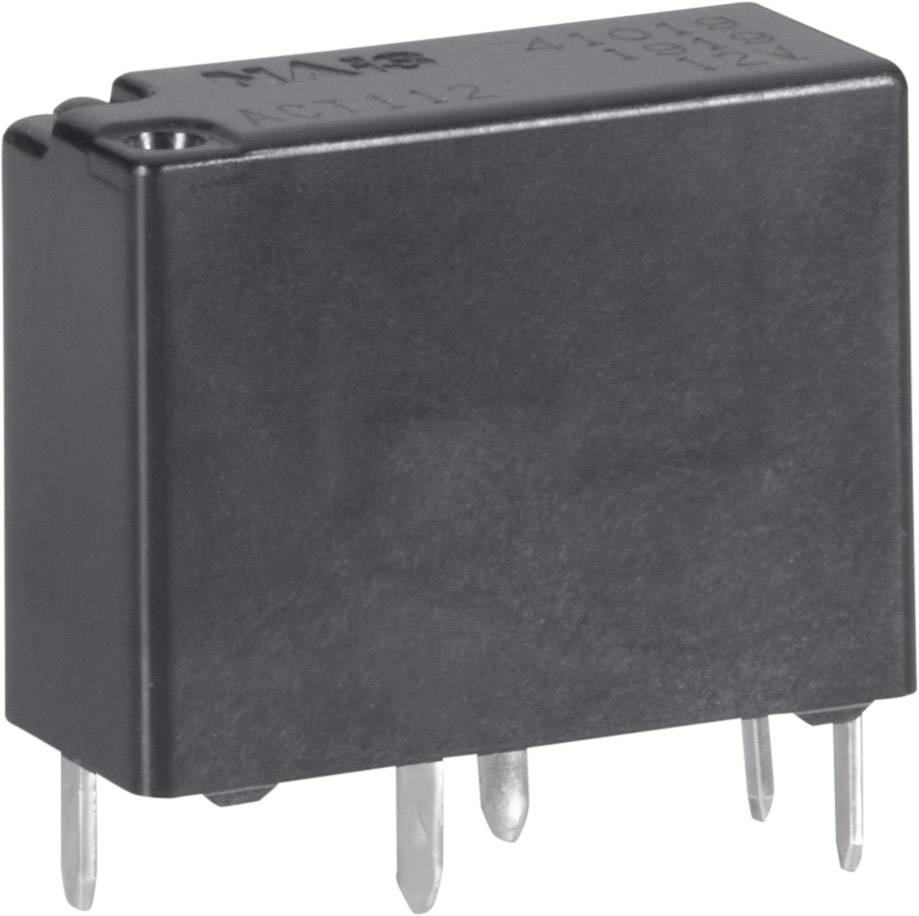

Avtomobilski rele CT 20 A/10 A, Print Panasonic ACT112 12 V/DC 1 menjalni NO 20 A / NC 10 A 14 V/DC (zapiralni) 20 A/14

Slika je simbolična

Tehnična risba z merami in tolerancami. Prikazuje razdalje in premere različnih točk in črt.

Tehnična risba s komponentnimi merami v milimetrih; prikazuje čelni, stranski in pogled od zgoraj elektronske komponente.

Shematski načrt releja: Prikazuje kontakte 'COM', 'NO', 'NC', simbolizira odprt in zaprt električni tokokrog z LED-indikatorjem.

1/4

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

1 menjalo

Priključek

za tiskano vezje

Preklopna napetost (maks.)

14 V/DC

Podatkovni list izdelka (PDF)

Dostava tor, 22.9.

8 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (5,49 € / Kos)

5,49 €

z DDV

Na voljo samo 8 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stikalni tok (min.): (Pri 12 V / DC) 1 A
Moč tuljave: 800 mW

Vrsta izdelka: avtomobilski rele

Vrsta: ACT112

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 1 menjalo

Material kontakta: srebrova zlitina

Priključek: za tiskano vezje

Preklopna napetost (maks.): 14 V/DC

Preklopni tok maks.: 20 A

Preklopni tok zapiralni kontakt (maks.): 20 A

Upor (tuljava): 180 Ω

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 7.2 mm

Višina: 13.5 mm

Dolžina: 17.4 mm

Mere: (D x Š x V) 17.4 x 7.2 x 13.5 mm

Vrsta: ACT112

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 504988 Avtomobilski rele CT 20 A/10 A, Print Panasonic ACT112 12 V/DC 1 menjalni NO 20 A / NC 10 A 14 V/DC (zapiralni) 20 A/14

Navodila za uporabo in varnost

Navodila za uporabo in varnost 504988 Avtomobilski rele CT 20 A/10 A, Print Panasonic ACT112 12 V/DC 1 menjalni NO 20 A / NC 10 A 14 V/DC (zapiralni) 20 A/14

Opis

Ozki miniaturni avtomobilski rele v zapečatenem ohišju. Na voljo kot enojni ali dvojni tuljavni rele. CT2 rele z integriranim H-mostom za povratni tok motorja. Uporaba: Comfort elektronika, električni pomik stekel, centralno zaklepanje, nastavitev sedeža, sončna streha, ventilator, nastavitev zunanjega ogledala, osvetlitev.

Besedilo je strojno prevedeno.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
