Name: Avtomobilski rele CT 20 A/10 A, Print Panasonic ACT512 12 V/DC 2 menjalni NO 20 A / NC 10 A 14 V/DC (zapiralni) 20 A/14
Brand: Panasonic
SKU: 505015
Availability: BackOrder

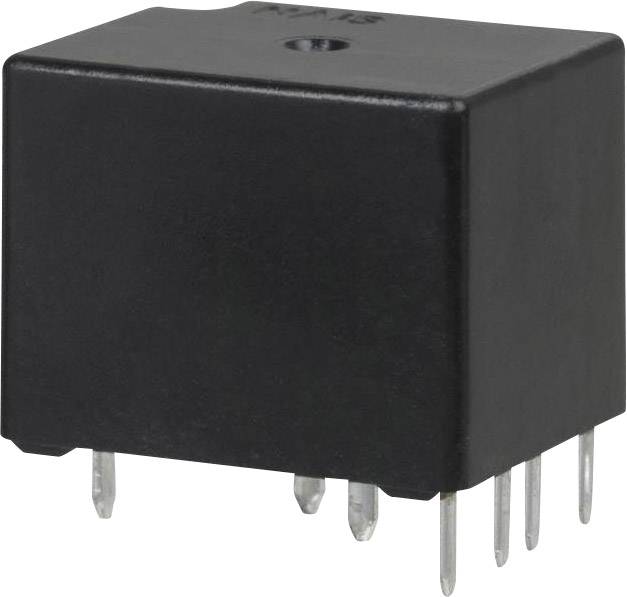

Avtomobilski rele CT 20 A/10 A, Print Panasonic ACT512 12 V/DC 2 menjalni NO 20 A / NC 10 A 14 V/DC (zapiralni) 20 A/14 -0

Tehnična risba z merami in luknjami. Prikazuje razdalje, premere in položaje pritrdilnih lukenj na posameznem elementu.

Diagram elektronskega elektronskega komponenta s tehničnimi merami v milimetrih in colih. Prikazuje priključke in dimenzije ohišja.

'Shema vezja dvojnega releja: Dvosmerni kontakt s priključki COM, NC in NO.'

1/4

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

2 menjalo

Priključek

za tiskano vezje

Preklopna napetost (maks.)

14 V/DC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (5,49 € / Kos)

5,49 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stikalni tok (min.): (Pri 12 V / DC) 1 A
Moč tuljave: 800 mW

Vrsta izdelka: avtomobilski rele

Vrsta: ACT512

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 2 menjalo

Material kontakta: srebrova zlitina

Priključek: za tiskano vezje

Preklopna napetost (maks.): 14 V/DC

Preklopni tok maks.: 20 A

Upor (tuljava): 180 Ω

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 14 mm

Višina: 13.5 mm

Dolžina: 17.4 mm

Mere: (D x Š x V) 17.4 x 14 x 13.5 mm

Vrsta: ACT512

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 505015 Avtomobilski rele CT 20 A/10 A, Print Panasonic ACT512 12 V/DC 2 menjalni NO 20 A / NC 10 A 14 V/DC (zapiralni) 20 A/14

Navodila za uporabo in varnost

Navodila za uporabo in varnost 505015 Avtomobilski rele CT 20 A/10 A, Print Panasonic ACT512 12 V/DC 2 menjalni NO 20 A / NC 10 A 14 V/DC (zapiralni) 20 A/14

Opis

Ozki miniaturni avtomobilski rele v zapečatenem ohišju. Na voljo kot enojni ali dvojni tuljavni rele. CT2 rele z integriranim H-mostom za povratni tok motorja. Uporaba: Comfort elektronika, električni pomik stekel, centralno zaklepanje, nastavitev sedeža, sončna streha, ventilator, nastavitev zunanjega ogledala, osvetlitev.

Besedilo je strojno prevedeno.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
