Name: Avtomobilski rele JJM-dvojni kontakt 12 A, Print Panasonic JJM2W12 12 V/DC 2 zapiralni 12 A 14 V/DC 12 A/14 V/DC
Brand: Panasonic
SKU: 504976
Availability: InStock

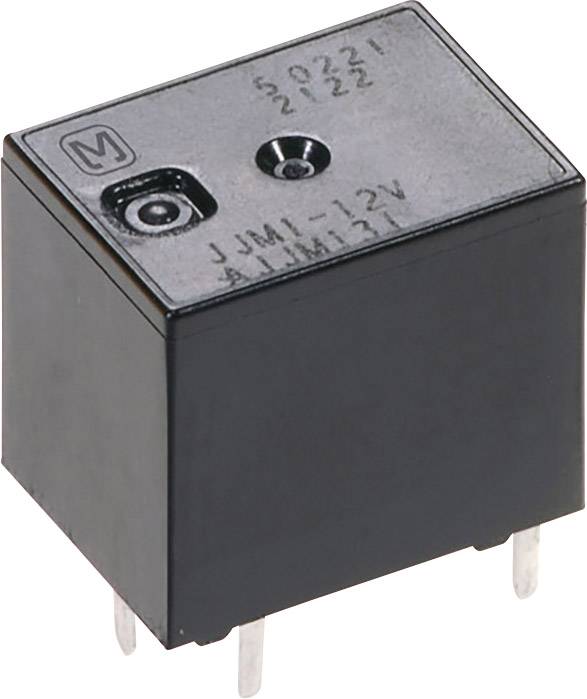

Avtomobilski rele JJM-dvojni kontakt 12 A, Print Panasonic JJM2W12 12 V/DC 2 zapiralni 12 A 14 V/DC 12 A/14 V/DC-0

Graf prikazuje ukrivljeno krivuljo z več označenimi točkami. Pri vsaki točki so prikazane številčne vrednosti.

Tehnični načrt pravokotnega elementa s kvadratnimi vogali, več luknjami in dimenzijami v milimetrih.

Tehnična risba električnega elementa z merami v milimetrih. Zgoraj: Čelni in stranski pogled. Spodaj: Pogled od zgoraj.

Stikalni simbol releja s tuljavo ('TULJAVA'), skupnim kontaktom ('SKP') in dvema preklopnima priključkoma ('N.O.' = normalno odprt).

1/5

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

2 zapiralo

Priključek

za tiskano vezje

Preklopna napetost (maks.)

14 V/DC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,6.11.

81 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (4,79 € / Kos)

4,79 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vklopni tok: 40A
Stikalni tok (min.): (Pri 12 V / DC) 1 A
Moč tuljave: 1000 mW

Vrsta izdelka: avtomobilski rele

Vrsta: JJM2W12

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 2 zapiralo

Material kontakta: srebrova zlitina

Priključek: za tiskano vezje

Preklopna napetost (maks.): 14 V/DC

Preklopni tok maks.: 12 A

Preklopni tok zapiralni kontakt (maks.): 12 A

Upor (tuljava): 144 Ω

Mehanska življenjska doba: 1 x 10⁷

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 12 mm

Višina: 15.5 mm

Dolžina: 13.9 mm

Mere: (D x Š x V) 13.9 x 12 x 15.5 mm

Vrsta: JJM2W12

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 504976 Avtomobilski rele JJM-dvojni kontakt 12 A, Print Panasonic JJM2W12 12 V/DC 2 zapiralni 12 A 14 V/DC 12 A/14 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 504976 Avtomobilski rele JJM-dvojni kontakt 12 A, Print Panasonic JJM2W12 12 V/DC 2 zapiralni 12 A 14 V/DC 12 A/14 V/DC

Opis

Majhen dvojni kontaktni avtomobilski rele z visokim tokom v zaprtem ohišju. Uporaba: udobna elektronika, aplikacije za samodejni alarm.

Besedilo je strojno prevedeno.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.

Opis

Majhen dvojni kontaktni avtomobilski rele z visokim tokom v zaprtem ohišju. Uporaba: udobna elektronika, aplikacije za samodejni alarm.
