Avtomobilski rele MINI-ISO Zettler Electronics AZ983-1A-24D 24 V/DC 1 zapiralni 80 A maks. 75 V/DC 1120 W

Črna, kubična relejska naprava z napisom 'ZETTLER AZ983-1C-24D China 02X7'. Ima štiri kovinske pine na spodnji strani.

Slika je simbolična

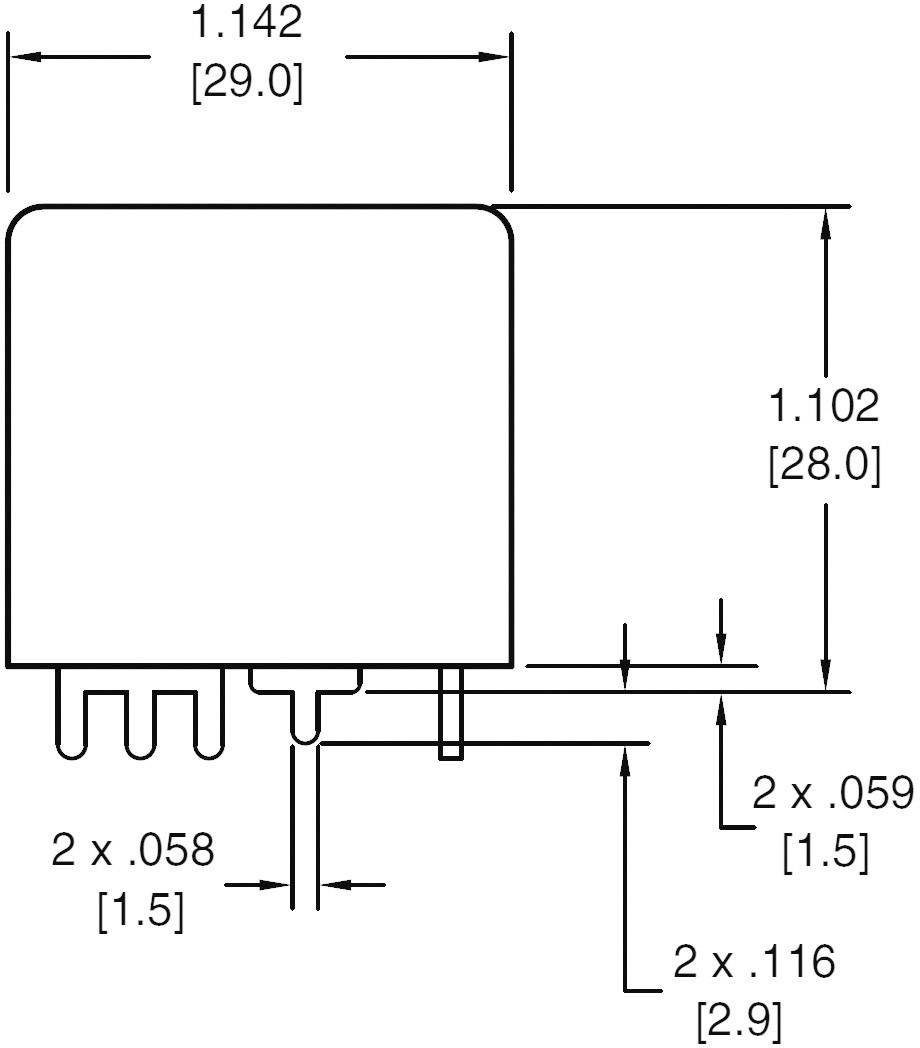

Diagram električnega elementa z natančnimi merami. Mere v colih in milimetrih, prikazuje različne komponente in njihove velikosti.

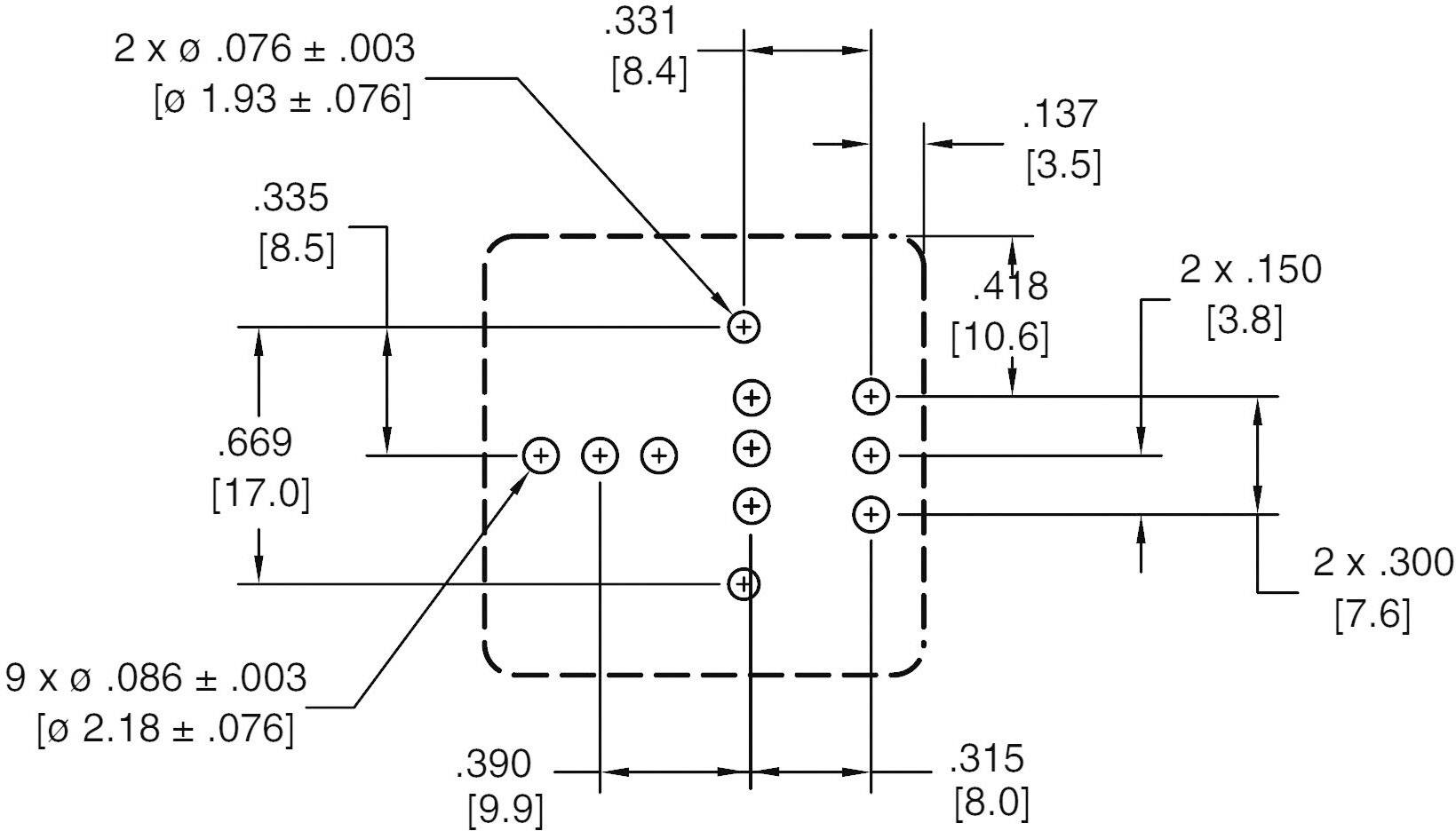

'Tehnična risba kvadratnega sestavnega dela z merami in položaji lukenj. Podrobnosti vključujejo dolžinske mere in tolerance.'

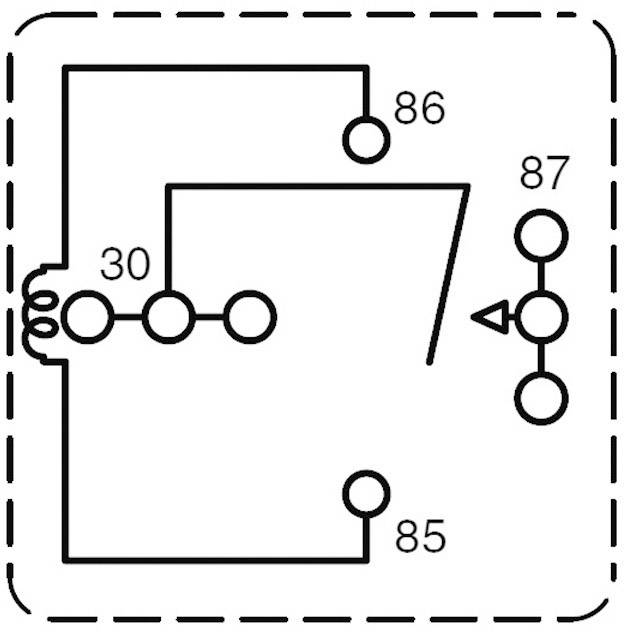

Shematski simbol releja s priključki 85, 86, 87 in 30. Prikazuje povezavo in preklopni mehanizem v električnem krogu.

1/4

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

24 V/DC

Kontakt

1 zapiralo

Priključek

za tiskano vezje

Preklopna napetost (maks.)

75 V/DC

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

630 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (5,99 € / Kos)

5,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Zettler Electronics AZ983-1A-24D avtomobilski rele 24 V/DC 80 A 1 zapiralo

Dodatne informacije

Tehnične specifikacije

Izolacijska napetost: (tuljava / kontakt, kontakt / kontakt) 500 Vrms
Izolacijski upor: (500 V / DC) 100 MΩ
Kontaktna upornost:<50 mΩ

Vrsta izdelka: avtomobilski rele

Vrsta: AZ983-1A-24D

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 24 V/DC

Delovna napetost (maks.): 24 V/DC

Kontakt: 1 zapiralo

Material kontakta: srebrov cinkov oksid

Priključek: za tiskano vezje

Preklopna napetost (maks.): 75 V/DC

Preklopni tok maks.: 80 A

Preklopni tok zapiralni kontakt (maks.): 80 A

Maks. preklopna moč: 1120 W

Upor (tuljava): 320 Ω

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 29 mm

Višina: 28 mm

Dolžina: 29 mm

Mere: (D x Š x V) 29 x 29 x 28 mm

Skladnost z RoHS: Ja

Vrsta: AZ983-1A-24D

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 507419 Avtomobilski rele MINI-ISO Zettler Electronics AZ983-1A-24D 24 V/DC 1 zapiralni 80 A maks. 75 V/DC 1120 W

Navodila za uporabo in varnost

Navodila za uporabo in varnost 507419 Avtomobilski rele MINI-ISO Zettler Electronics AZ983-1A-24D 24 V/DC 1 zapiralni 80 A maks. 75 V/DC 1120 W

Opis

Releji z visokim vklopnim tokom in dovoljeno delovno temperaturo do +85 ° C. V skladu s standardi ISO / TS 16949 in ISO14001, preizkušeno v skladu s specifikacijami SAEJ2544.

Besedilo je strojno prevedeno.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
